Analisi dei cedimenti per fatica strutturale e strategia di monitoraggio dell’affidabilità in servizio del jib a rete nei camiongru all-terrain

Perché le braccia delle gru possono consumarsi silenziosamente

In tutto il mondo le grandi gru mobili gareggiano per montare turbine eoliche e altre strutture pesanti. Sebbene i loro bracci d’acciaio appaiano solidi e immutabili, ogni sollevamento flette e rilassa il metallo, indebolendolo gradualmente allo stesso modo in cui una graffetta si spezza se la pieghi più volte. Questo articolo esplora come e dove si accumula quel danno nascosto nelle prolunghe a “rete” del braccio della gru, e mostra come dati in tempo reale provenienti dai sensori e modelli digitali possano avvertire gli ingegneri prima che una cricca diventi un incidente serio.

Lo scheletro metallico all’estremità del braccio

Lo studio si concentra sul jib a rete, la sezione in acciaio a impalcatura aggiunta alla punta del braccio telescopico di una gru per raggiungere maggiori altezze e angoli—fondamentale per sollevare componenti di turbine eoliche. Ogni jib è costruito con tubi d’acciaio cavi (correnti e sbarre) saldati tra loro. Quando una gru solleva, ruota e abbassa ripetutamente carichi pesanti al vento, queste aree saldate sono soggette a forze alternate di spinta e trazione. Le tendenze di progetto verso strutture più leggere rendono i tubi più sottili e introducono più aperture, il che migliora l’efficienza ma aumenta anche la flessibilità e concentra gli sforzi sulle saldature. Poiché queste saldature sono piccole e ravvicinate, e le cricche sono difficili da individuare prima che attraversino completamente il materiale, i tradizionali margini di sicurezza empirici non sono più sufficienti.

Dai test su scala reale alle minuscole tracce di cricca

Per osservare come si sviluppa realmente il danno, i ricercatori hanno costruito una prova su scala reale usando una sezione di jib a rete lunga sei metri in acciaio alto resistenziale S890. Hanno prima applicato carichi crescenti in modo continuo e misurato come l’acciaio si deformava in numerosi punti lungo le correnti vicino all’estremità fissa, dove il jib si innesta sul resto del braccio. Poi hanno condotto test di fatica, ciclando il carico su e giù una volta al secondo fino al collasso del materiale. I tre provini hanno ceduto sostanzialmente nello stesso punto: il bordo esterno di una saldatura dove una sbarra incontra un tubo principale sotto trazione ripetuta. Dopo i test, hanno sezionato le regioni fallite e usato microscopi per studiare le superfici di frattura. A ingrandimenti elevati hanno osservato le classiche “striature”, minuscole ondulazioni parallele che segnano l’avanzamento della cricca a ogni ciclo di carico. Misurando la distanza tra queste righe lungo il percorso della frattura, hanno potuto stimare quante cicli la cricca abbia impiegato a propagarsi attraverso la parete del tubo e confrontarlo con il numero registrato nei test di fatica.

Costruire un gemello digitale delle giunzioni saldate

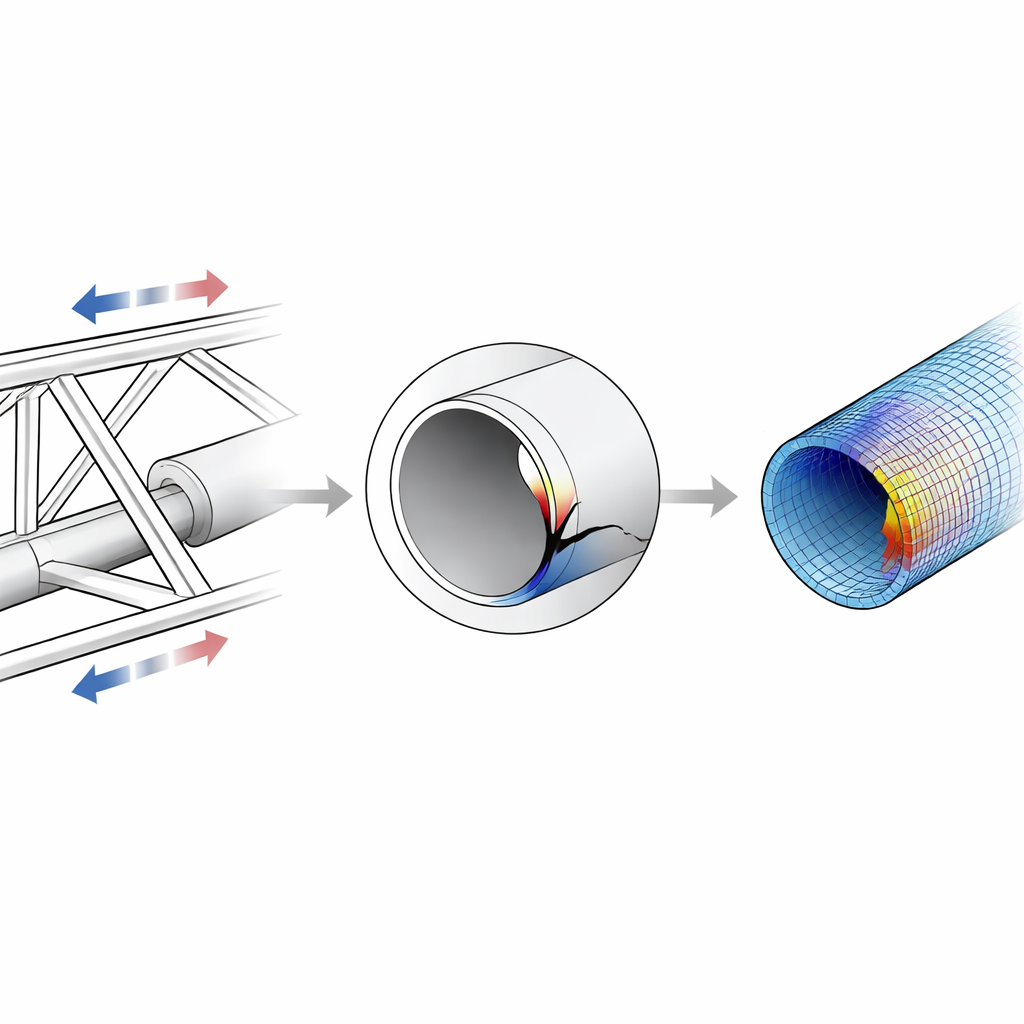

Il team ha quindi ricreato la sezione di jib testata in un modello tridimensionale al computer usando elementi solidi abbastanza fini da rappresentare la geometria reale delle saldature. Hanno prestato particolare attenzione ai cosiddetti “hot spot” alle punte di saldatura, tracciando linee virtuali attraverso lo spessore della parete del tubo per calcolare come lo sforzo variava dalla superficie verso l’interno. Regolando la dimensione della mesh e la profondità nella parete su cui veniva mediato lo sforzo—parametri scelti per corrispondere alle reali dimensioni e profondità delle saldature—hanno tarato il modello finché le vite a fatica previste non si sono avvicinate ai risultati sperimentali per circa il dieci percento. Il modello non solo ha riprodotto la posizione del cedimento, ma ha anche indicato quali delle circa 80 saldature nella sezione fossero più vulnerabili. Questo ha dimostrato che, con il livello di dettaglio adeguato intorno alle saldature critiche, la simulazione può sostituire in modo affidabile numerosi costosi test fisici di fatica.

Lasciare che la gru racconti la sua storia in tempo reale

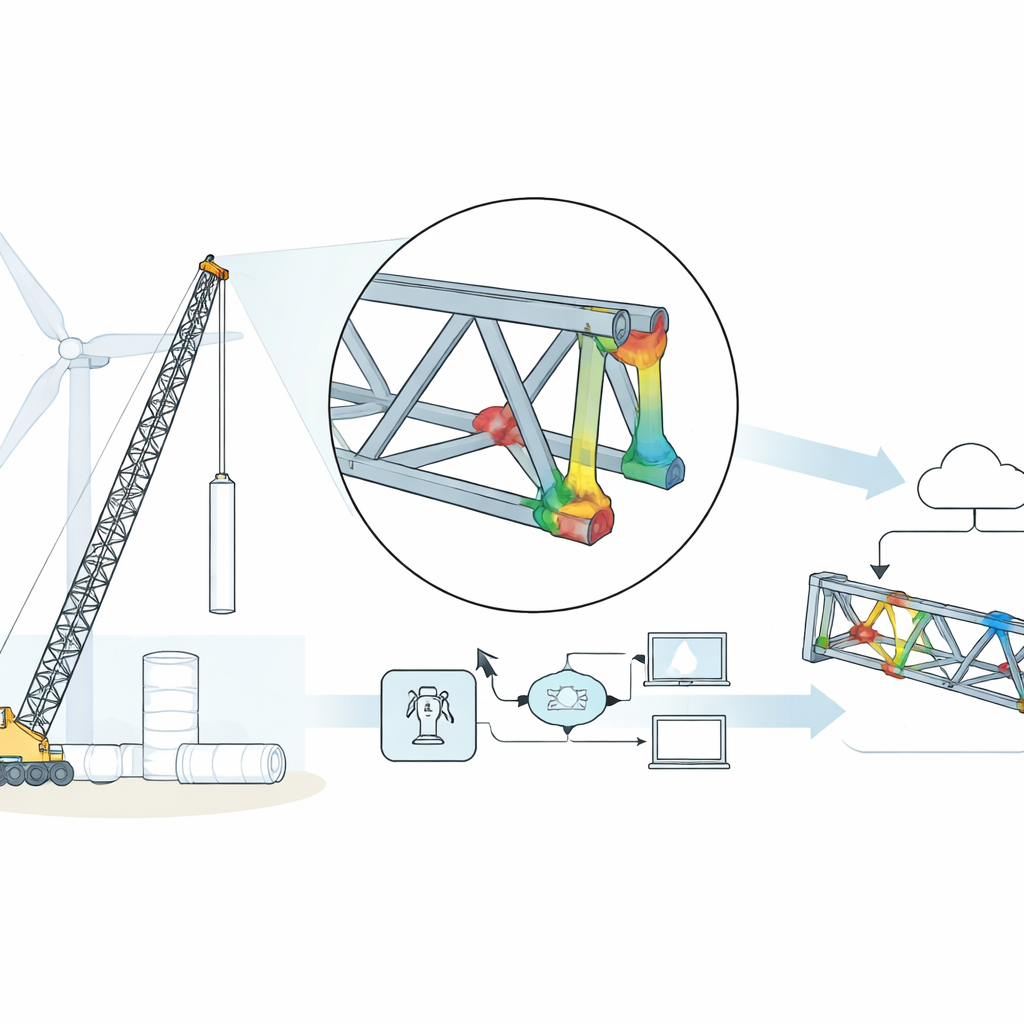

Conoscere il comportamento di un singolo segmento di jib sotto un carico fisso è solo metà della sfida; le gru reali in cantiere sperimentano condizioni in costante cambiamento. Per catturare questa complessità, gli autori si sono rivolti ai sensori di bordo della gru, che registrano continuamente informazioni come lunghezza del braccio, lunghezza del jib, angolo di lavoro, direzione, peso del carico e stato del motore. In mesi di funzionamento questo può tradursi in centinaia di migliaia di punti dati. I ricercatori hanno ideato regole per setacciare questo flusso e estrarre cicli di sollevamento distinti: intervalli in cui il carico aumenta dal peso dell’uncino sopra una soglia prestabilita per poi tornare indietro. Per ciascun ciclo hanno registrato il carico massimo e la postura della gru. Questi dati processati hanno alimentato un modello computazionale semplificato dell’intero braccio, che ha tradotto ogni condizione operativa nelle forze e nei momenti flettenti agenti sulle giunture di ogni sezione a rete. Le cronologie di forza così ottenute sono state poi applicate al modello solido raffinato di un segmento rappresentativo di jib per costruire uno spettro di carico realistico e calcolare quanta fatica si accumulasse a ogni saldatura nel corso della vita operativa della gru.

Cosa significa per sollevamenti più sicuri

In termini semplici, lo studio mostra che oggi è possibile dotare una gru di una sorta di indicatore di salute per il suo braccio d’acciaio. Combinando test di laboratorio ben progettati, modelli dettagliati delle giunzioni saldate e dati operativi in tempo reale trasmessi tramite Internet of Things, gli ingegneri possono individuare quali saldature del jib a rete invecchiano più rapidamente, quanto sono vicine al loro limite di fatica e quando sono necessari ispezioni o riparazioni mirate. Invece di affidarsi a calendari conservativi o di aspettare che le cricche vengano notate a occhio nudo, i proprietari di gru potrebbero monitorare la fatica in servizio, estendere la vita sicura dei componenti sani e intervenire precocemente dove il rischio è maggiore—migliorando sia la sicurezza sia l’efficienza in cantieri impegnativi.

Citazione: Yao, J., Fu, Y., Li, C. et al. Structural fatigue failure analysis and lifetime reliability monitoring strategy of the lattice jib in all-terrain cranes. Sci Rep 16, 12403 (2026). https://doi.org/10.1038/s41598-026-42707-5

Parole chiave: fatica camiongru all-terrain, saldature jib a rete, monitoraggio della salute strutturale, analisi della fatica con elementi finiti, dati IoT delle gru
