Controllo degli inverter nelle smart grid: integrazione di RNN, controllo predittivo di modello e controllo adattivo a scorrimento per la mitigazione ottimale delle armoniche

Perché una potenza più pulita dalle rinnovabili è importante

Man mano che più abitazioni, auto e industrie assorbono elettricità da pannelli solari, parchi eolici e sistemi di accumulo, la rete elettrica deve gestire correnti che cambiano rapidamente e talvolta risultano “disordinate”. Queste fluttuazioni possono generare ondulazioni elettriche chiamate armoniche che sprecano energia, surriscaldano le apparecchiature e riducono la vita utile dei dispositivi. L’articolo presenta un nuovo approccio per controllare i convertitori elettronici che collegano le rinnovabili alla rete, mantenendo l’elettricità pulita e stabile anche quando le condizioni sono avverse e imprevedibili.

Come le reti moderne trasformano la DC in AC regolare

La maggior parte delle fonti rinnovabili e dei dispositivi di accumulo produce corrente continua (DC), mentre le abitazioni e la rete utilizzano corrente alternata (AC). Gli inverter a sorgente di tensione connessi alla rete fungono da traduttori tra questi mondi. Commutano rapidamente componenti elettronici per modellare la DC in AC. Per attenuare gli effetti della commutazione, gli ingegneri aggiungono filtri composti da induttori e condensatori. Pur essendo efficaci, questi filtri possono entrare in risonanza e interagire negativamente con condizioni di rete variabili, causando armoniche indesiderate, forme d’onda distorte e sensibilità a carichi sconosciuti o variabili. I metodi di controllo tradizionali, che un tempo funzionavano bene, ora faticano quando l’impedenza della rete varia, i carichi sono sbilanciati o la tensione stessa è deformata.

Combinare predizione, apprendimento e robustezza

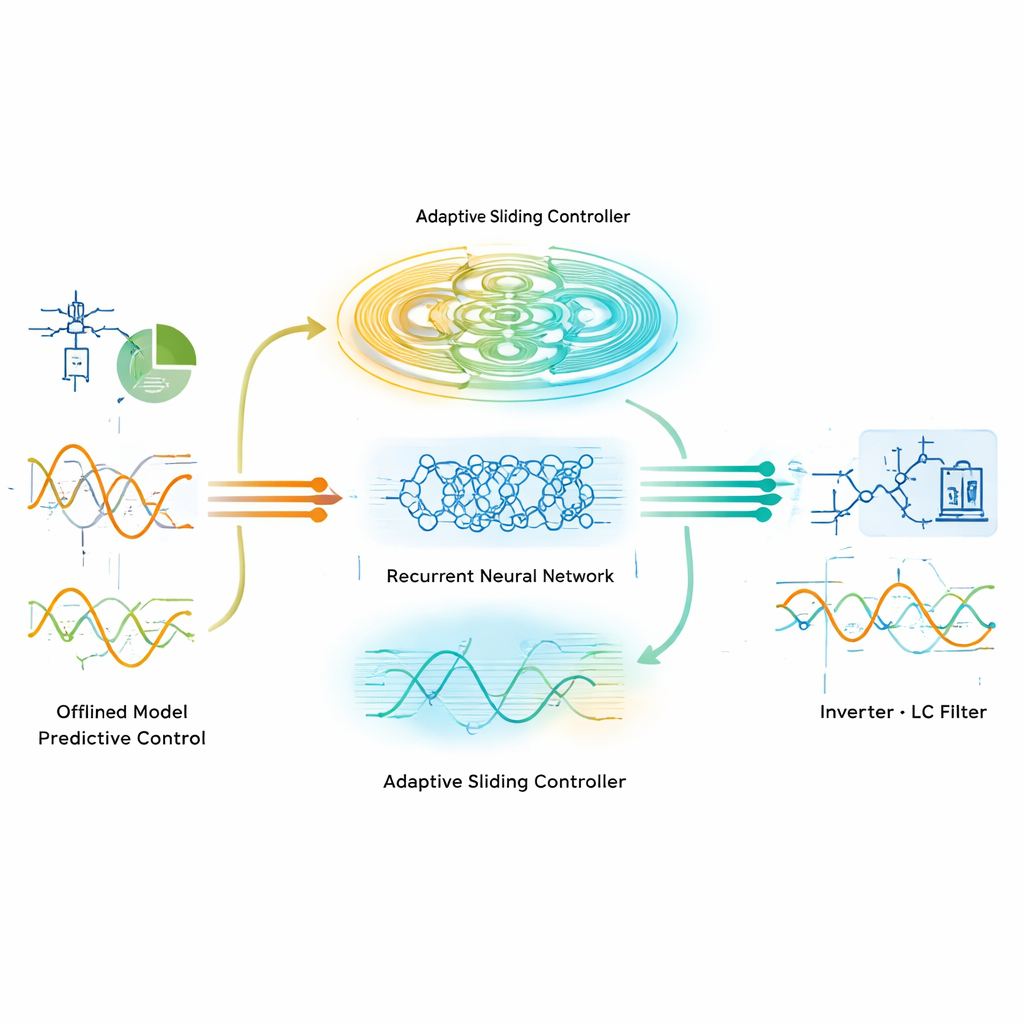

Gli autori propongono un sistema di controllo ibrido che combina tre idee potenti: predizione, apprendimento automatico e uno strato di sicurezza robusto. Innanzitutto, un controllore predittivo basato su modello (MPC) viene utilizzato offline per calcolare le migliori decisioni di commutazione in molti scenari operativi. Questo metodo predittivo è accurato ma troppo pesante dal punto di vista computazionale per essere eseguito in tempo reale su inverter veloci. In secondo luogo, queste decisioni ottimali vengono usate per addestrare una rete neurale ricorrente (RNN), una forma di intelligenza artificiale capace di ricordare comportamenti passati. Una volta addestrata, la RNN può imitare le decisioni dell’MPC con un carico computazionale molto inferiore, rendendola adatta all’uso in tempo reale. Terzo, sopra questo controllore appreso gli autori aggiungono un controllore a scorrimento super-twisting adattivo a funzione barriera—essenzialmente uno strato di supervisione robusto che corregge rapidamente gli errori quando le condizioni divergono da quelle viste dalla RNN.

Come il controllore ibrido mantiene la stabilità

In esercizio, il sistema opera su due livelli. Offline, il modello matematico dettagliato dell’inverter e del suo filtro viene usato per simulare il dispositivo sotto molte condizioni di rete e carico. L’MPC genera traiettorie di commutazione ottimali che costituiscono i dati di addestramento per la RNN. I guadagni del controllore a scorrimento robusto vengono sintonizzati usando un approccio di ottimizzazione ispirato al comportamento di caccia del lupo grigio, che ricerca parametri che minimizzino l’errore di inseguimento nel tempo evitando sforzi di controllo eccessivi. Online, durante il funzionamento reale, la RNN sceglie rapidamente schemi di commutazione che seguono da vicino i riferimenti di tensione e corrente. In parallelo, il controllore a scorrimento adattivo monitora la differenza tra correnti desiderate e reali, aumentando o riducendo la propria azione tramite una funzione barriera ogni volta che il sistema si avvicina a limiti critici. Un’analisi matematica di stabilità basata sulla teoria di Lyapunov mostra che gli errori di inseguimento vengono portati a zero in tempo finito e rimangono limitati anche quando la rete è rumorosa o il modello è imperfetto.

Mettere il controllore alla prova

I ricercatori hanno validato l’approccio sia con simulazioni al computer dettagliate sia con esperimenti hardware-in-the-loop usando un microcontrollore industriale. Hanno confrontato tre strategie di controllo: MPC standalone, RNN standalone e l’approccio ibrido completo con lo strato adattivo a scorrimento. In una varietà di condizioni—carichi resistivi semplici, carichi non lineari come raddrizzatori a diodi, funzionamento su reti deboli con impedenza elevata, carichi di fase sbilanciati e distorsione armonica iniettata—il controllore ibrido ha prodotto costantemente le forme d’onda più pulite. La distorsione armonica totale è scesa a circa 0,4–0,5%, molto al di sotto di quanto ottenuto con MPC o RNN da soli, e il sistema ha raggiunto la stabilità più rapidamente, con overshoot minori. Allo stesso tempo, la RNN ha ridotto il carico computazionale di quasi l’80% rispetto al solo MPC, confermando che lo schema è praticabile per il controllo ad alta velocità.

Che cosa significa per le future smart grid

Per un pubblico non specialista, il messaggio chiave è che questo lavoro dimostra come combinare predizione, apprendimento automatico e uno strato di sicurezza robusto possa rendere l’elettronica di potenza sia più intelligente sia più affidabile. Il controllore proposto permette agli inverter che collegano rinnovabili e accumulo alla rete di fornire energia molto pulita e a bassa distorsione anche quando la rete è debole, i carichi sono diseguali o si verificano disturbi imprevisti. Questo migliora l’efficienza energetica, protegge le apparecchiature e facilita l’integrazione di grandi quantità di generazione rinnovabile. Gli autori suggeriscono che strategie ibride simili potrebbero essere estese a inverter solari, sistemi eolici, caricatori per veicoli elettrici e altre elettroniche di potenza avanzate, aiutando la futura rete a rimanere stabile mentre diventa più pulita e complessa.

Citazione: Zeb, O., Rehman, A., Sultan, N. et al. Smart grid inverter control: integrating RNN, model predictive, and adaptive sliding mode controller for optimal harmonic mitigation. Sci Rep 16, 13700 (2026). https://doi.org/10.1038/s41598-026-42010-3

Parole chiave: smart grid, controllo inverter di potenza, mitigazione delle armoniche, controllo con reti neurali, controllo a scorrimento
