Analisi del coupling CFD-DEM della scarica del materiale nella coclea EPB in strati sabbiosi e ciottolosi ricchi d’acqua

Scavare gallerie sicure sotto terreni umidi e rocciosi

Con l’espansione delle reti metropolitane, gli ingegneri si trovano sempre più spesso a dover perforare terreni insidiosi: strati di sabbia incoerente, ciottoli grandi come pugni e falde freatiche ad alta pressione. In queste condizioni, le gigantesche macchine per scavo a bilanciamento della pressione del terreno, che normalmente tagliano il suolo con regolarità, possono improvvisamente far fuoriuscire acqua fangosa, bloccarsi o usurarsi intensamente. Questo studio spiega perché questi problemi si manifestano nella coclea—l’“ascensore” interno del fango della macchina—e mostra come un nuovo modello computazionale possa prevedere pericolosi soffiamenti e usure nascoste prima che mettano a rischio il progetto.

Perché questa parte nascosta della macchina è importante

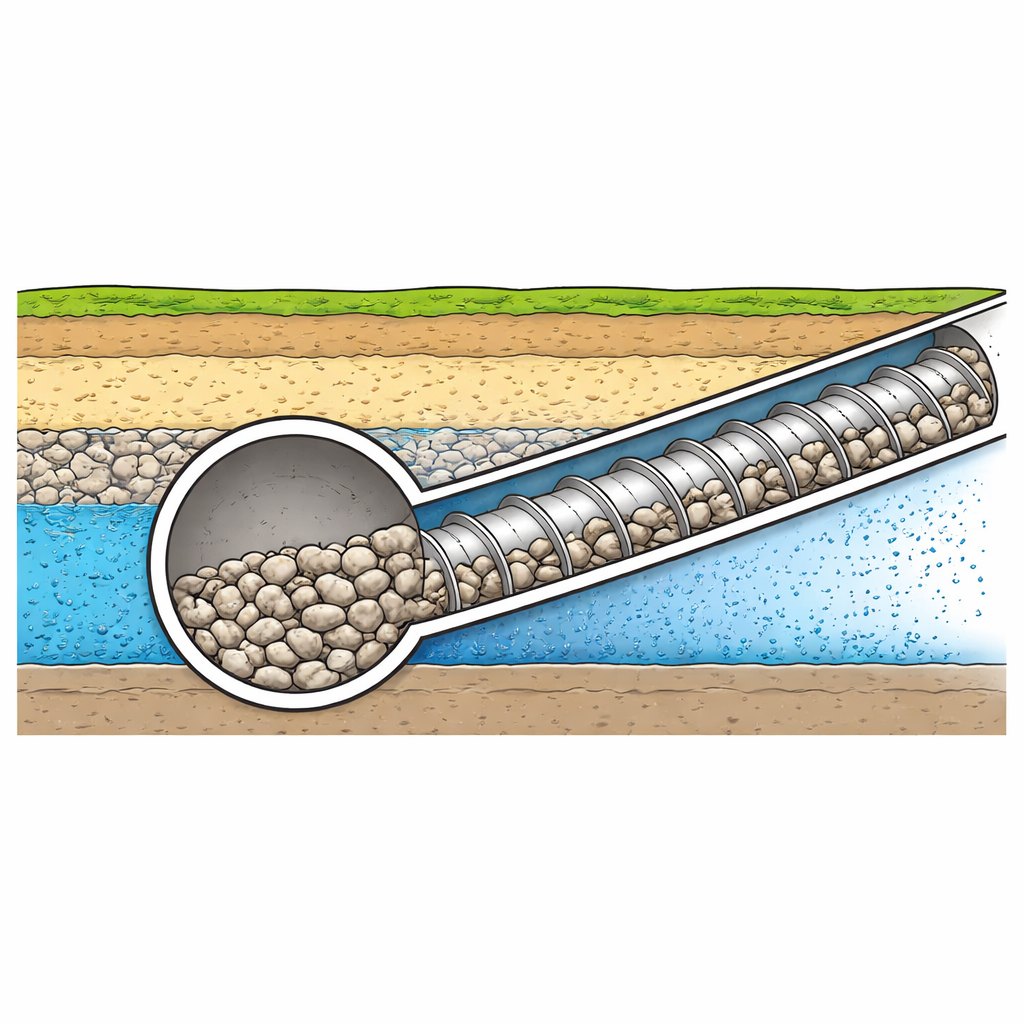

All’interno di uno scudo a bilanciamento della pressione del terreno, una testa di taglio rotante raschia il terreno dalla faccia della galleria in una camera sigillata. Da lì, una lunga coclea metallica dosatrice convoglia la miscela estratta di terra, ciottoli e acqua fuori dalla macchina. Controllando con precisione la velocità di rotazione della coclea, gli operatori mantengono la pressione alla faccia della galleria nella giusta misura, così che il terreno sopra le strade cittadine non sprofondi né si sollevi. Tuttavia, in terreni sabbiosi-ciottolosi ricchi d’acqua, il materiale è scarsamente graduato e altamente permeabile. Grandi pietre possono inceppare la coclea mentre l’acqua sotterranea, muovendosi rapidamente, filtra attraverso le fessure riducendo l’effetto di tenuta del fango. Ne risulta un equilibrio delicato: trasportare il materiale con efficienza, tenere sotto controllo l’acqua ed evitare di consumare la coclea fino alla rottura.

Uno sguardo più dettagliato al flusso del fango

Le simulazioni precedenti trattavano il fango o come un fluido o come un ammasso di particelle secche, mancando così la vera interazione tra acqua in rapido movimento e pietre mobili. Questo studio unisce entrambe le prospettive in un unico modello bidirezionale. L’acqua è trattata con dinamica dei fluidi computazionale, che calcola come scorre e come varia la pressione lungo la coclea. I ciottoli e i grani di terreno sono modellati come particelle discrete in un modello a elementi discreti che segue le loro collisioni, attriti e rotolamenti. Le due componenti scambiano costantemente informazioni: l’acqua spinge le particelle, mentre le particelle ostacolano e deviano il flusso. Il modello si basa su un progetto reale—la nuova linea aeroportuale della metropolitana di Pechino—ed è stato accuratamente tarato usando prove di laboratorio su terreni ciottolosi umidi, oltre a dati di campo su pressione e coppia misurati da una macchina in esercizio.

Come la pressione dell’acqua squilibra il sistema

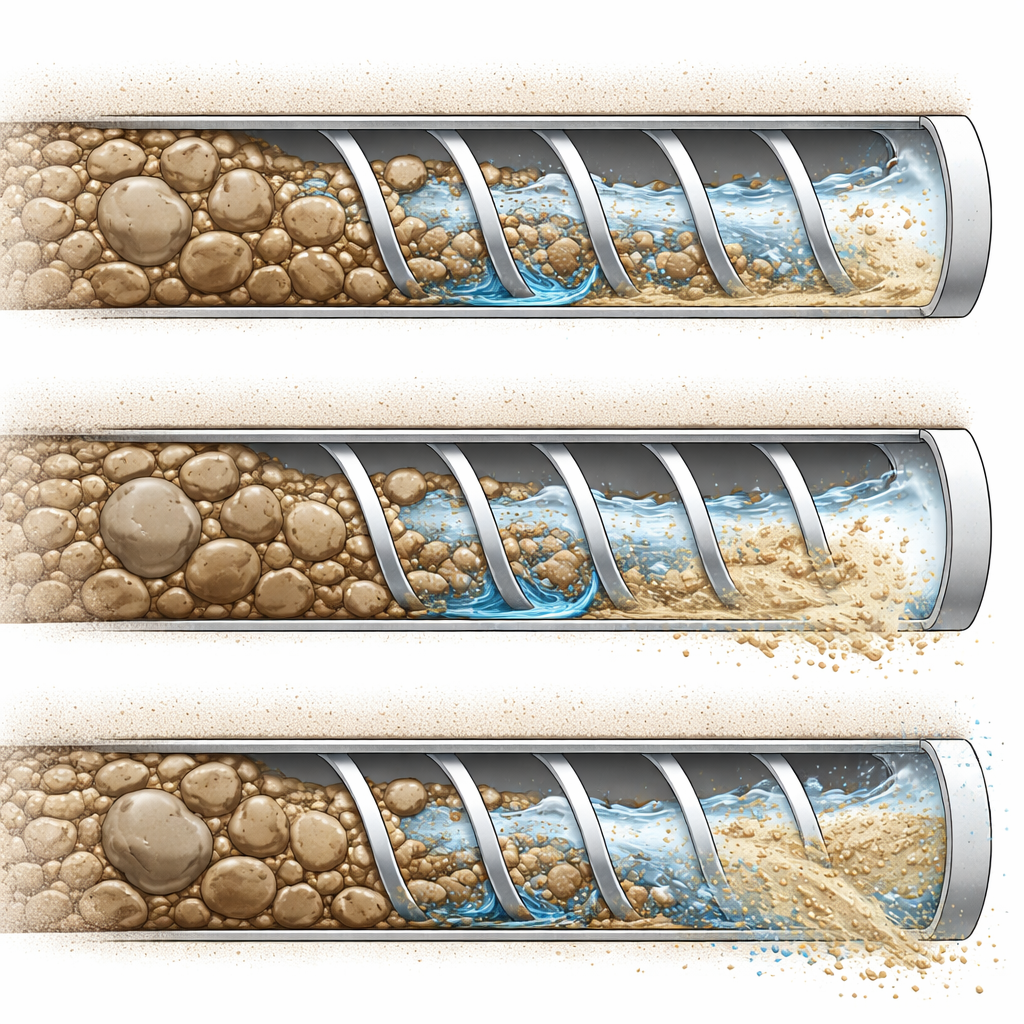

Usando questo modello accoppiato, gli autori hanno esplorato cosa accade quando la pressione della falda aumenta mentre la pressione di terra all’ingresso della coclea viene mantenuta costante. Hanno introdotto un indicatore semplice, il “rapporto pressione acqua‑terra”, definito come pressione dell’acqua divisa per la pressione del terreno. Quando questo rapporto rimaneva approssimativamente tra 0,24 e 0,48, la pressione lungo la coclea diminuiva in modo regolare verso l’uscita e la quantità di materiale espulso coincideva con i calcoli di progetto classici. Il fango si comportava come un tappo denso che sigillava la pressione e si muoveva in modo costante. Ma quando il rapporto saliva a 0,56—corrispondente a una falda più alta—lo scenario cambiava. L’acqua iniziò a lavare via le particelle fini tra i grandi ciottoli, causando la segregazione del materiale. Il canale della coclea non si riempiva più correttamente e, sebbene la miscela si muovesse complessivamente più velocemente, il volume di materiale solido trasportato scese a circa un quinto del valore previsto.

Vie di flusso nascoste e usura non uniforme

Le simulazioni hanno inoltre rivelato come forze e usura si concentrino all’interno della macchina. Alla base della camera di scavo si formò una zona di “flusso preferenziale” a ventaglio vicino all’ingresso della coclea, dove le particelle convergevano verso il convogliatore più intensamente che altrove. La pressione in questa zona crollò a una piccola frazione del suo valore iniziale, creando una tasca di pressione attiva che potrebbe sottrarre terreno in modo incontrollato dalla faccia della galleria se le aperture della testa di taglio sono troppo grandi. Lungo l’albero della coclea, l’usura non raggiunse un picco singolo ma seguì un pattern “a doppio picco e tre stadi”: un’usura da impatto molto intensa proprio all’ingresso, un secondo picco più moderato ma persistente alcuni metri a valle, e poi un attenuarsi verso l’uscita. Questo andamento deriva dal fatto che le particelle colpiscono la coclea all’ingresso, quindi si stabilizzano in un contatto scorrevole nella zona centrale, perdendo infine energia vicino allo scarico.

Da intuizioni digitali a gallerie più sicure

Per i costruttori di gallerie, questi risultati si traducono in indicazioni pratiche. Il rapporto acqua‑terra di 0,56 funge da chiaro limite di allerta precoce: quando il rapporto si avvicina a questo valore, gli operatori dovrebbero monitorare segnali di ridotto riempimento e segregazione delle particelle invece di aspettare un’improvvisa esplosione di portata. I progettisti possono rinforzare la coclea esattamente dove il modello prevede i due picchi di usura, usando materiali più resistenti o rivestimenti sostituibili all’ingresso e nella sezione centrale, invece di sovradimensionare l’intero sistema. E regolando le dimensioni delle aperture della testa di taglio attorno alla zona di flusso preferenziale, si può ridurre il rischio di carichi non uniformi sulla faccia della galleria. Insieme, queste intuizioni mostrano come una visione digitale dettagliata di pietre e acqua che scorrono attraverso una coclea d’acciaio possa rendere lo scavo urbano profondo più sicuro, efficiente e prevedibile.

Citazione: Guo, C., Liu, G., Wang, X. et al. CFD-DEM coupling analysis of EPB screw conveyor muck discharge in water-rich sandy cobble strata. Sci Rep 16, 12407 (2026). https://doi.org/10.1038/s41598-026-41903-7

Parole chiave: scavo con talpa, coclea, sabbioso-ciottoloso ricco d’acqua, simulazione CFD-DEM, soffiamento in galleria
