Permeabilità della argilla limosa e suo modello di previsione basato sul valore di doppia soglia T2 della RMN

Perché è importante per gallerie e treni

Quando gli ingegneri scavano fosse profonde per linee metropolitane o gallerie, non stanno solo tagliando terreno solido: aprono la porta all’ingresso dell’acqua di falda. A Jinan, in Cina, una nuova linea metropolitana ha incontrato gravi problemi di infiltrazione quando i lavori hanno attraversato uno strato di argilla limosa che si supponeva fosse relativamente compatto. Questo studio esplora perché alcune argille lasciano passare molta più acqua del previsto e introduce un nuovo metodo per prevedere quanto facilmente l’acqua può muoversi attraverso di esse usando una tecnica di scansione in stile medico chiamata risonanza magnetica nucleare (RMN).

Analisi di uno strato di terreno permeabile

I ricercatori si sono concentrati su uno strato di argilla limosa sotto una stazione della metropolitana a Jinan dove forti infiltrazioni avevano interrotto i lavori. Tradizionalmente, gli ingegneri si basano su proprietà di base del suolo come la granulometria e la quantità di spazio vuoto tra i granuli (rapporto di vuoti) per stimare la facilità con cui l’acqua può fluire nel terreno. Ma l’esperienza e studi precedenti hanno mostrato che due suoli con rapporti di vuoti quasi identici possono differire nella permeabilità di fino a cento volte. Questo studio confronta due versioni dello stesso suolo: l’argilla limosa “indisturbata” prelevata dallo scavo e l’argilla limosa “rimodellata” che è stata frammentata e ricompattata in laboratorio per ottenere la stessa densità e tenore d’acqua.

Canali nascosti all’interno del suolo

Utilizzando un sistema di prova triaxiale, il team ha compresso entrambi i tipi di argilla con pressione crescente, ha misurato quanto si comprimessero e ha registrato la velocità con cui l’acqua poteva attraversarli. Nonostante avessero la stessa compattezza complessiva all’inizio, il suolo indisturbato ha lasciato passare più di sessanta volte l’acqua rispetto al suolo rimodellato. Le fotografie hanno rivelato grandi pori visibili nei campioni indisturbati assenti nei campioni rimodellati. Con l’aumento della pressione, entrambi i suoli sono diventati meno permeabili, ma il loro comportamento è divergente: l’argilla rimodellata ha seguito una tendenza lineare e prevedibile, mentre l’argilla indisturbata ha mostrato un cambiamento brusco una volta che la sua struttura naturale ha iniziato a collassare. Ciò mette in evidenza che non solo il volume dei pori, ma la forma e la connettività dei pori controllano fortemente l’infiltrazione.

Osservare i pori pieni d’acqua con la RMN

Per scrutare la rete di pori senza distruggere i campioni, i ricercatori hanno utilizzato la RMN a basso campo, una tecnica che traccia come gli atomi di idrogeno nell’acqua rispondono a un campo magnetico. Lo spettro T2 risultante funziona come un’impronta digitale del sistema poroso: tempi più brevi indicano pori piccolissimi e fortemente vincolati, mentre tempi più lunghi segnalano spazi più grandi e a flusso libero. Sia l’argilla indisturbata sia quella rimodellata hanno mostrato più picchi nei loro spettri, corrispondenti a diversi gruppi di dimensioni dei pori. Il suolo indisturbato presentava un picco a tempo lungo aggiuntivo, che rivelava macropori che fungono da canali preferenziali di flusso. Monitorando come questi picchi si spostavano e si riducevano sotto pressioni maggiori, il team ha potuto osservare la chiusura dei pori grandi, in accordo con il calo di permeabilità misurato.

Classificare i pori in tre categorie

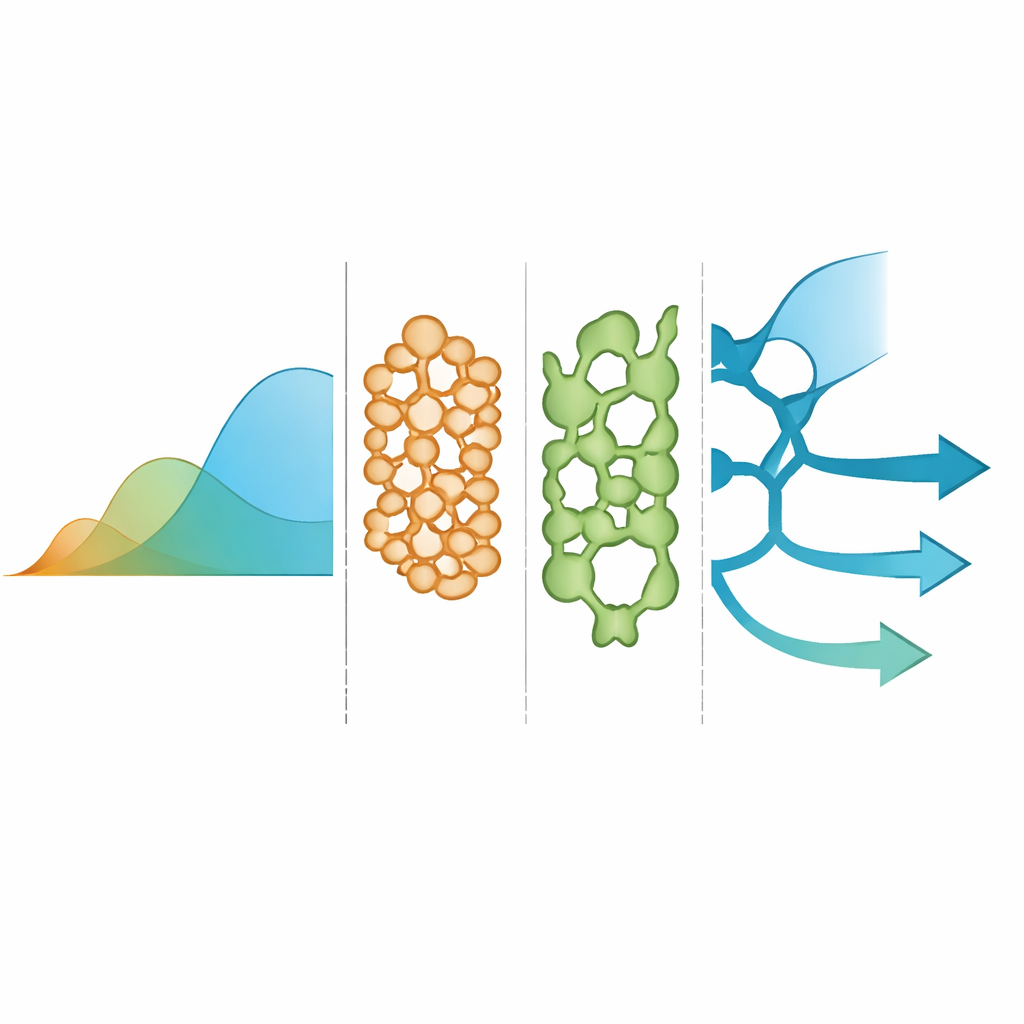

I modelli esistenti basati sulla RMN per prevedere la permeabilità del suolo tipicamente trattano tutti i pori connessi insieme e spesso usano una singola soglia temporale per dividere l’acqua in categorie “mobile” e “immobile”. Questo semplifica eccessivamente la realtà, dove l’acqua in pori molto piccoli si muove pochissimo, l’acqua in pori intermedi si muove in certa misura e l’acqua nei pori grandi domina il flusso. Per cogliere questa complessità, gli autori hanno adottato un approccio a “doppia soglia”: lo spettro T2 è diviso in tre zone che corrispondono a micropori, mesopori e macropori. Ciascuna zona è collegata a un diverso comportamento dell’acqua, da fortemente vincolata a pienamente mobile. Hanno combinato questa visione tripartita con la teoria del flusso capillare e una misura della tortuosità, ossia quanto siano tortuose le traiettorie del flusso all’interno del suolo.

Uno strumento più preciso per prevedere l’infiltrazione

Sulla base di queste idee, gli autori hanno proposto un nuovo modello di previsione che calcola la conducibilità idraulica dallo spettro T2 della RMN trattando separatamente i pori medi e grandi e tenendo conto dei percorsi tortuosi che l’acqua deve seguire. Quando hanno testato questo modello rispetto alle misure di laboratorio, ha superato diverse formule basate sulla RMN ampiamente usate, soprattutto per suoli dominati da pori piccoli e medi. Per gli ingegneri, la conclusione è chiara: due argille che appaiono simili in un test di laboratorio standard possono comportarsi in modo molto diverso sottoterra, e la RMN offre un modo potente per vedere i canali interni che controllano le infiltrazioni. Prevedendo meglio come l’acqua si muoverà attraverso l’argilla limosa attorno a gallerie e scavi profondi, questo metodo può contribuire a progettare opere sotterranee più sicure ed economicamente efficienti.

Citazione: Zhao, X., Chen, C. & Wang, X. Permeability of silty clay and its prediction model based on NMR T₂ double cutoff value. Sci Rep 16, 11810 (2026). https://doi.org/10.1038/s41598-026-41616-x

Parole chiave: argilla limosa, permeabilità del suolo, infiltrazione di falda, risonanza magnetica nucleare, costruzione sotterranea
