Sensore microstrip a doppia banda ad alta sensibilità per l'analisi di miscele olio‑acqua con ottimizzazione tramite rete neurale RBF

Perché misurare miscele di olio e acqua è importante

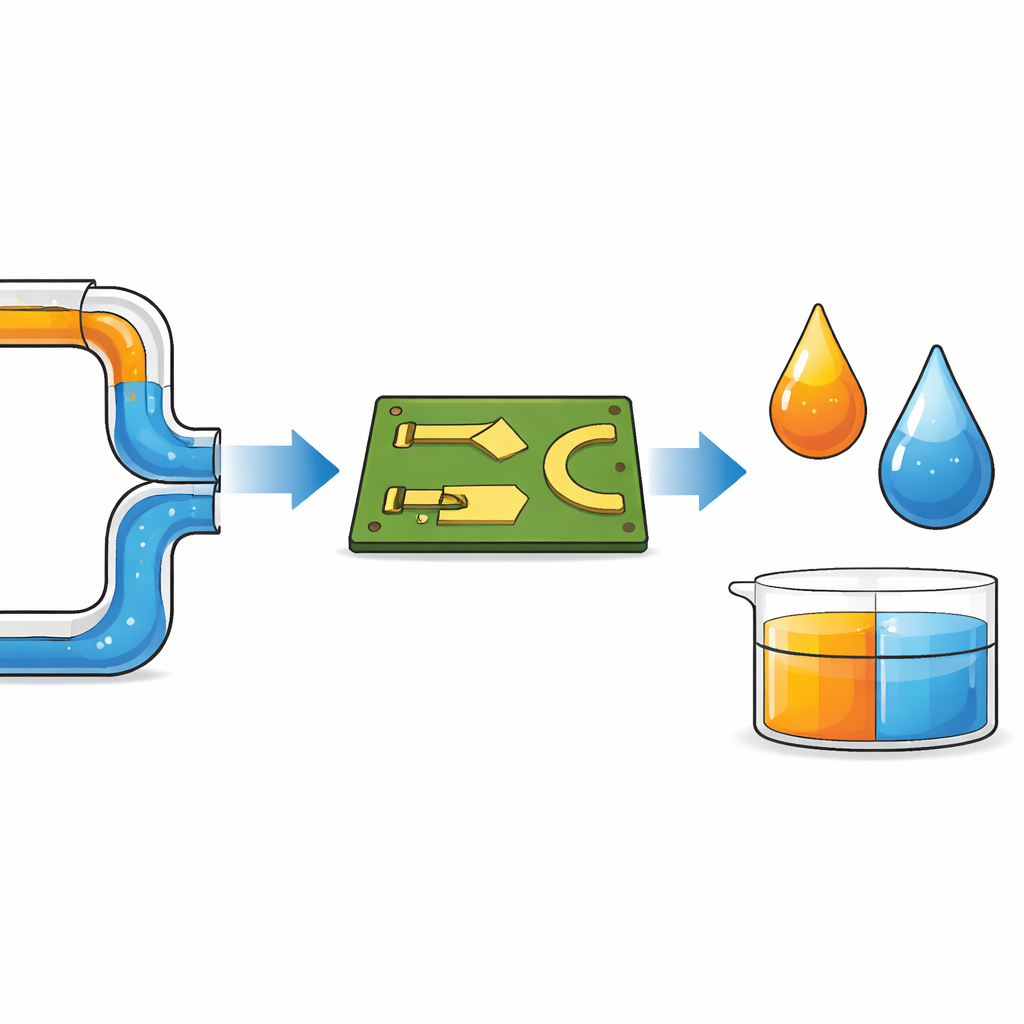

Dai pozzi petroliferi alle raffinerie, conoscere con precisione quanta acqua è presente nel greggio ha rilevanti implicazioni economiche e ambientali. Un eccesso di acqua riduce il valore del prodotto, corrode le apparecchiature e aumenta i costi di trasporto e trattamento. Tuttavia le verifiche di routine vengono spesso effettuate con strumenti di laboratorio ingombranti, lenti e difficili da portare sul campo. Questo articolo presenta un sensore elettronico minuscolo, più piccolo di una unghia, in grado di rilevare rapidamente la percentuale di acqua in una miscela olio‑acqua inviando segnali a microonde attraverso il campione e interpretandone la risposta con un algoritmo di apprendimento intelligente.

Un circuito minuscolo che percepisce i fluidi

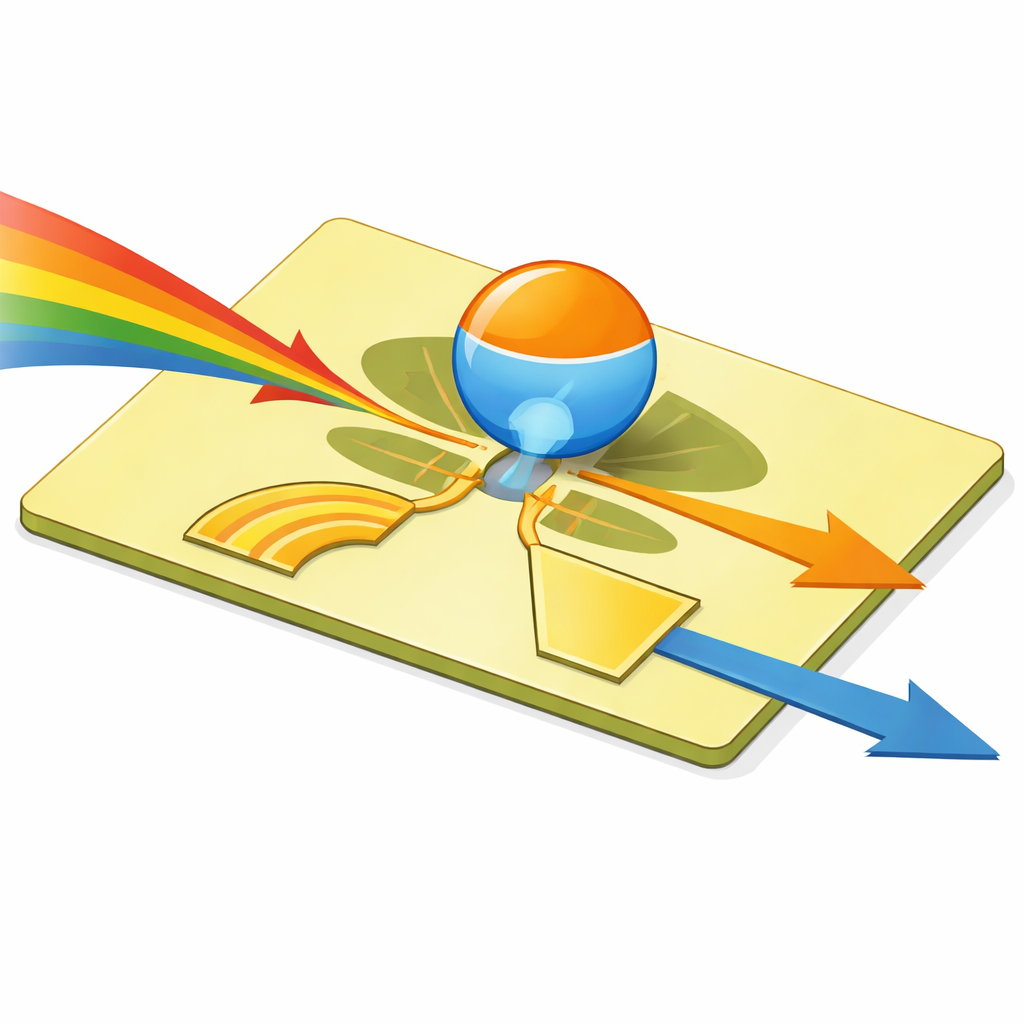

Il nucleo dello studio è un compatto circuito “microstrip”—pattern metallici piani stampati su un comune materiale per circuiti stampati. Gli autori modellano questo metallo come una combinazione di un semicerchio e un trapezio isoscele, formando due risonatori che oscillano naturalmente a due distinte frequenze a microonde, intorno a 1,2 e 14,92 gigahertz. Quando una goccia di fluido viene posata sulla regione dove il campo elettrico è più intenso, le frequenze di risonanza si spostano leggermente in funzione della facilità con cui le molecole del fluido si polarizzano in risposta alle microonde. Poiché olio e acqua differiscono fortemente in questo comportamento elettrico, le loro miscele lasciano impronte distintive nella risposta del sensore.

Due bande per un ascolto più nitido

La maggior parte dei sensori precedenti di questo tipo opera su una singola frequenza a microonde, il che limita la capacità di distinguere liquidi simili. Progettando il circuito per funzionare deliberatamente su due bande ben separate, i ricercatori forniscono al dispositivo una seconda “orecchio”. La banda a frequenza più bassa è sensibile ai cambiamenti ampi della miscela, mentre la banda più alta risponde più intensamente alle differenze sottili. Una modellazione accurata del circuito, che utilizza induttori e condensatori semplificati per rappresentare i vari segmenti metallici, mostra che la geometria fisica e il modello teorico concordano strettamente, e le misure confermano che il dispositivo presenta risonanze nette e ben definite in entrambe le bande con perdite di segnale molto basse.

Osservare come olio e acqua influenzano le onde

Simulazioni al computer e test di laboratorio rivelano come le microonde si propagano attraverso il sensore al variare del rapporto olio‑acqua. Alle frequenze di risonanza, forti correnti si concentrano nella regione di rilevamento, massimizzando l’interazione con il campione. Quando il contenuto di acqua varia dallo 0 al 100 percento con passi del 5 percento, i picchi di risonanza si spostano in frequenza e variano in ampiezza in modo distintamente non lineare—le curve si incurvano invece di seguire linee rette. Questa non linearità riflette il comportamento complesso con cui le molecole di olio e acqua rispondono congiuntamente a campi alternati su frequenze diverse. In particolare, la banda ad alta frequenza mostra spostamenti maggiori per lo stesso cambiamento di composizione, traducendosi in una sensibilità maggiore: fino a circa 87,5 e 114,2 megahertz di variazione per unità di cambiamento nella costante elettrica nelle bande bassa e alta, rispettivamente, superando molti progetti precedentemente riportati.

Consentire a una rete neurale di leggere il segnale

Poiché le curve di risposta del sensore non sono semplici linee rette, i metodi di calibrazione tradizionali faticano a convertire i dati misurati in percentuali di acqua accurate. Per risolvere il problema, il team alimenta diversi parametri a microonde—frequenze di risonanza, ampiezze dei segnali, fattori di qualità e informazioni di fase—in una rete neurale a funzione base radiale (RBF), un tipo di modello di apprendimento automatico adatto a catturare relazioni lisce ma non lineari. Addestrata su misure provenienti da dozzine di miscele preparate in condizioni rigorosamente controllate, la rete impara a mappare direttamente queste impronte a microonde sul contenuto d’acqua. Le predizioni risultanti corrispondono molto bene ai valori reali, con un coefficiente di adattamento superiore a 0,99 ed errori tipici di solo pochi percenti, e l’analisi degli errori residui non mostra un bias significativo lungo l’intero intervallo 0–100 percento.

Dal chip di laboratorio al monitor per il mondo reale

In sostanza, lo studio dimostra che un circuito a microonde molto piccolo e a basso costo, abbinato a un algoritmo di apprendimento intelligente, può funzionare come un preciso “naso elettronico” per miscele olio‑acqua. Il design a doppia frequenza offre al sensore un quadro più ricco del comportamento della miscela, mentre la rete neurale gestisce la fisica complessa e non lineare che altrimenti richiederebbe modelli molto più complicati. Sebbene sia necessario ulteriore lavoro per rendere il dispositivo resistente in condizioni industriali gravose e per un uso sul campo prolungato, la combinazione di alta sensibilità, dimensioni compatte e processamento intelligente dei dati indica la fattibilità di monitoraggi pratici e in tempo reale per condotte, serbatoi di stoccaggio e controlli ambientali ovunque olio e acqua si mescolino.

Citazione: Dehkalani, F.V., Hayati, M., Horri, A. et al. High-sensitivity dual-band microstrip sensor for oil–water mixture analysis with RBF neural network optimization. Sci Rep 16, 10332 (2026). https://doi.org/10.1038/s41598-026-41132-y

Parole chiave: sensore a microonde, miscela olio acqua, risonatore microstrip, composizione del fluido, rilevamento con rete neurale
