Studio sulle prestazioni di tenuta della guarnizione a energia da molla utilizzata per ugello a farfalla ad altissima pressione

Mantenere l’energia sottoterra e l’attrezzatura al sicuro

Man mano che le compagnie petrolifere e del gas trivellano più in profondità e si spostano offshore, i tubi e le valvole sulla testa pozzo devono trattenere fluidi a pressioni molto superiori a quelle di un motore d’auto o di un impianto idraulico domestico. Se le guarnizioni all’interno di queste valvole cedono, gas prezioso può fuoriuscire e possono verificarsi perdite pericolose. Questo studio esplora un nuovo tipo di anello di tenuta energizzato a molla in grado di contenere in modo affidabile il gas naturale a pressioni estremamente elevate e a temperature che vanno dal freddo artico al calore intenso, rendendo i pozzi profondi e ultra‑profondi più sicuri ed efficienti.

Perché questi piccoli anelli sono importanti

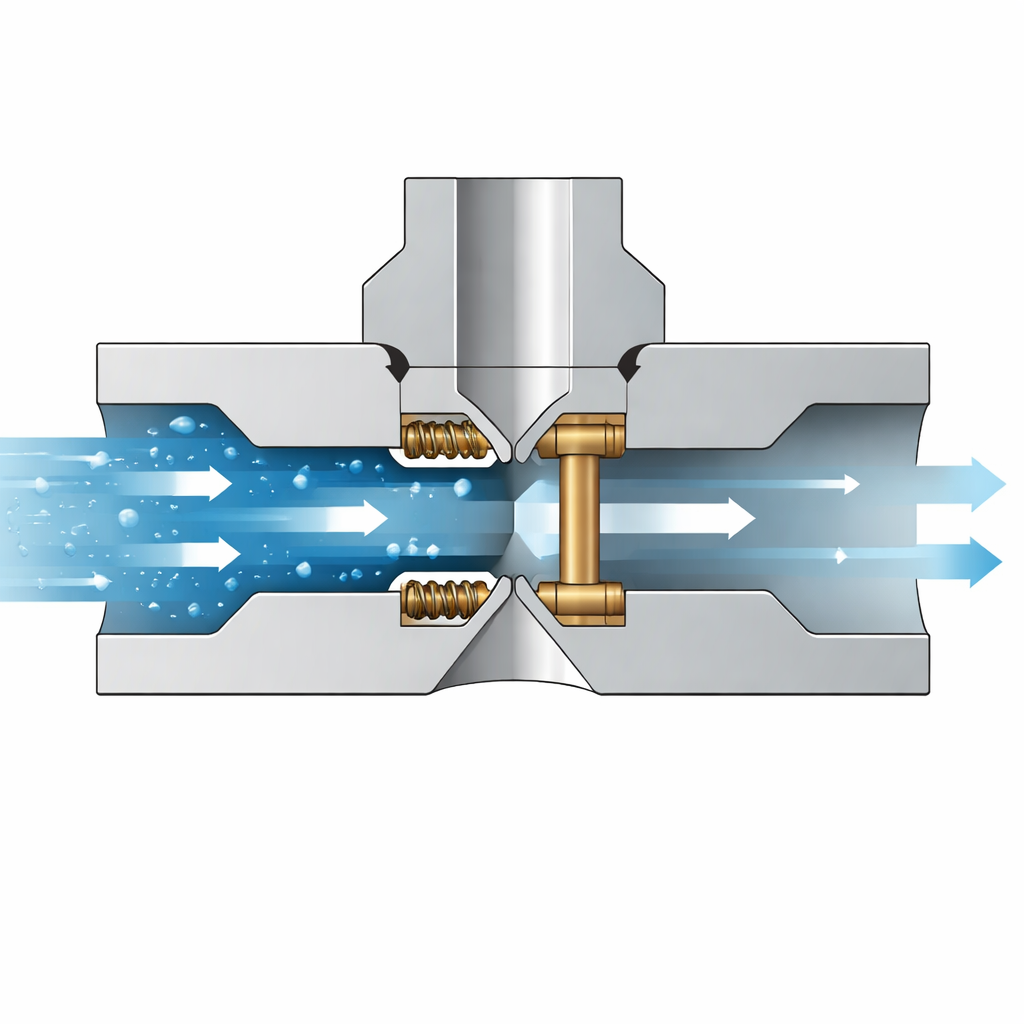

Nei pozzi moderni, una valvola di regolazione controlla la velocità con cui il gas ad alta pressione lascia il serbatoio sotterraneo. I classici O‑ring in gomma faticano in queste condizioni estreme: possono comprimersi in modo permanente, migrare fuori sede o incrinarsi con l’età e le escursioni termiche. I ricercatori si sono dunque orientati verso un anello energizzato a molla: un guscio esterno rigido in politetrafluoroetilene (PTFE, una plastica affine al Teflon) avvolto attorno a una molla metallica. La molla mantiene l’anello premuto contro il corpo della valvola, mentre il guscio plastico crea la barriera che impedisce al gas di passare attraverso piccole fessure.

Costruire un materiale di guarnizione migliore

Il PTFE da solo è scorrevole ma relativamente morbido, quindi il team ha testato diverse versioni migliorate miscelando fibre di carbonio e fibre di vetro in percentuali variabili. Hanno compresso piccoli blocchi di ciascun materiale a tre temperature—meno 46 °C, temperatura ambiente e 180 °C—misurando come si deformavano e come recuperavano la forma. Da questi test hanno ricavato descrizioni matematiche del comportamento di ogni miscela sotto carico. Queste informazioni sono state fornite a modelli al computer in grado di prevedere se l’anello sarebbe rimasto elastico, avrebbe iniziato a cedere plasticamente o si sarebbe incrinato quando esposto a pressioni fino a 175 megapascali, oltre 1.700 volte la pressione atmosferica tipica.

Progettare la forma dell’anello per contrastare le perdite

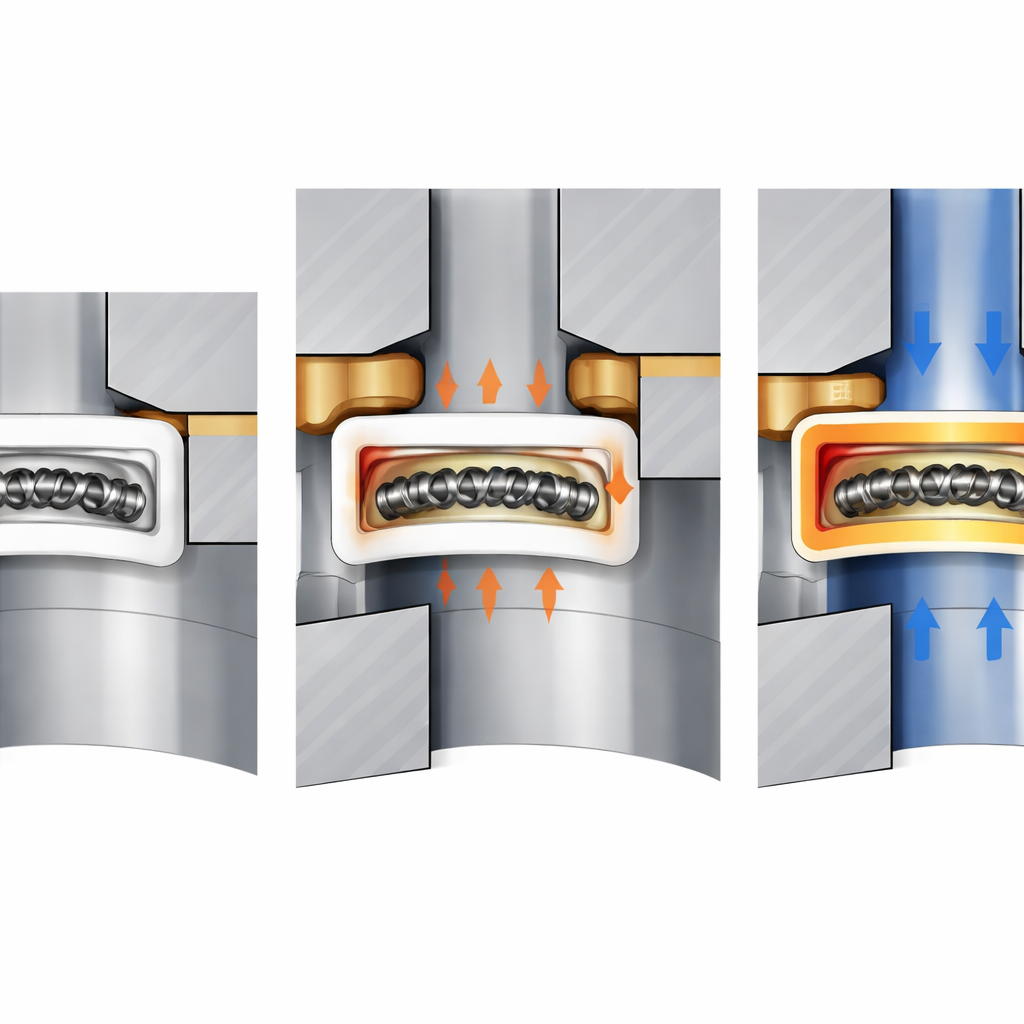

La scelta del materiale era solo una parte della storia; la geometria dell’anello era altrettanto importante. Usando simulazioni agli elementi finiti, i ricercatori hanno variato tre caratteristiche chiave: l’angolo di un anello di supporto rigido in PEEK dietro la guarnizione, la quantità di compressione delle labbra interne ed esterne della guarnizione in fase di installazione (detta interferenza), e gli angoli posteriori di quelle labbra. Nel loro insieme, questi dettagli determinano la pressione di contatto tra la guarnizione e le superfici metalliche e quanto è ampia la banda di tenuta effettiva. Troppa poca compressione o un angolo di labbro troppo ridotto permettono al gas di passare; troppa compressione porta al cedimento o a rapido usura del materiale. Le simulazioni hanno mostrato che una mescola di PTFE con il 10% di fibre di carbonio offriva il miglior equilibrio tra resistenza e flessibilità, e che un angolo dell’anello di supporto di circa 40 gradi manteneva gli stress entro limiti sicuri pur preservando un buon contatto con la valvola.

Trovare il punto ottimale per il contatto

Scansionando molte combinazioni, il team ha identificato dimensioni in grado di produrre pressioni di contatto appena superiori alla pressione di lavoro di 175 megapascali senza spingere il materiale oltre il suo livello di sforzo sicuro. Hanno determinato che un’interferenza della labbra interna di 0,25 millimetri e un’interferenza della labbra esterna di 0,20 millimetri, combinate con angoli posteriori delle labbra interne ed esterne di 9 e 11 gradi, generavano una banda di tenuta ampia e robusta a tutte e tre le temperature di prova. In queste condizioni, le labbra dell’anello si deformavano abbastanza da afferrare saldamente il metallo, ma non tanto da provocare grandi deformazioni plastiche o danni precoci. Questi valori ottimizzati sono stati poi usati per realizzare anelli di guarnizione a grandezza naturale per prove su componenti reali.

Mettere il progetto alla prova

Gli anelli energizzati a molla finiti sono stati prima posizionati in un’apposita provetta di prova riempita d’acqua e pressurizzati due volte oltre i 175 megapascali. In entrambe le prove le cadute di pressione sono rimaste ben entro i limiti accettati e non si sono osservate perdite visibili. Successivamente, le guarnizioni sono state installate in ugelli di regolazione reali e testate con gas a meno 46 °C, 20 °C e 180 °C. Durante prove di tenuta di un’ora in ciascuna condizione, la perdita di pressione è stata solo 0,4 megapascali a temperatura ambiente, 0,7 megapascali ad alta temperatura e 1,1 megapascali a bassa temperatura—risultati che rispettano nuovamente rigorosi standard industriali. Questi risultati confermano che il materiale e la geometria ottimizzati possono mantenere il gas ad altissima pressione contenuto in sicurezza su un intervallo di temperatura insolitamente ampio.

Cosa significa questo per i pozzi futuri

Per i non specialisti, la conclusione è che gli autori hanno trasformato una combinazione dettagliata di prove di laboratorio, modellazione al computer e test in condizioni reali in una ricetta pratica per guarnizioni più sicure in alcune delle applicazioni energetiche più impegnative. Il loro anello energizzato a molla, realizzato in PTFE rinforzato con fibre di carbonio e con labbra sagomate con precisione, può sopravvivere a escursioni estreme di pressione e temperatura senza perdere la tenuta. Questo tipo di tecnologia di sigillatura robusta contribuisce a garantire che l’equipaggiamento nei pozzi profondi possa funzionare più a lungo e in modo più affidabile, riducendo i costi di manutenzione, limitando le perdite e rendendo l’estrazione di petrolio e gas naturale più sicura per gli operatori e per l’ambiente.

Citazione: Feng, S., Ren, Y., Zhou, X. et al. Study on sealing performance of spring energy storage seal used for ultra high pressure throttle nozzle. Sci Rep 16, 9906 (2026). https://doi.org/10.1038/s41598-026-40049-w

Parole chiave: tenuta ad altissima pressione, guarnizioni energizzate a molla, compositi in PTFE, valvole a farfalla, attrezzature per il pozzo
