Stabilità non lineare e vibrazione dei pannelli solari flessibili dei veicoli spaziali sotto flutter termico durante la fase di penombra

Perché i pannelli solari dei satelliti possono cominciare a tremare

Telescopi spaziali moderni e satelliti per le comunicazioni si basano su ampi pannelli solari leggeri per produrre energia. Questi pannelli sono così sottili e flessibili che perfino variazioni di irraggiamento possono indurne la vibrazione. Quando un satellite attraversa l’ombra terrestre, i pannelli si raffreddano e riscaldano rapidamente, il che può innescare oscillazioni auto‑sostenute. Questo studio spiega come e perché ciò accade, utilizzando un modello dettagliato ispirato ai pannelli solari del telescopio spaziale Hubble.

Luce che cambia e bruschi sbalzi di temperatura

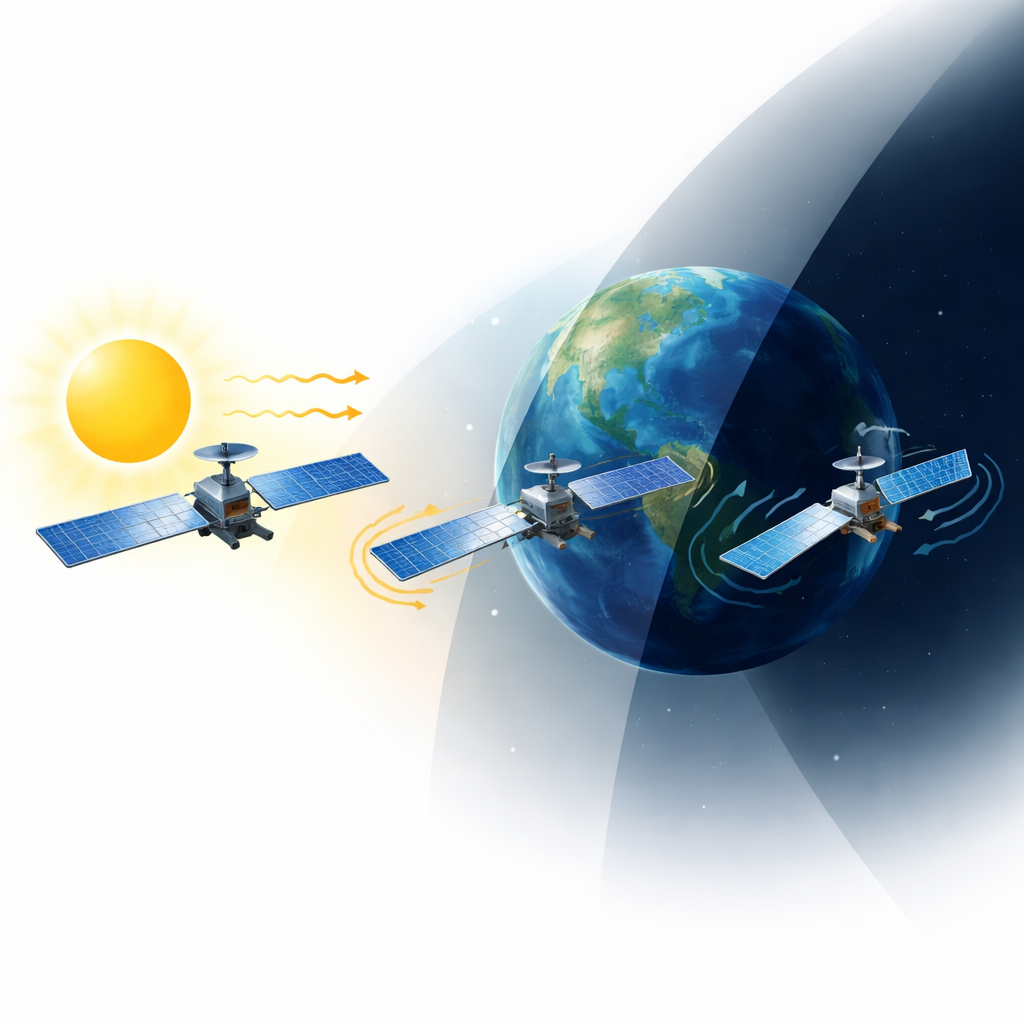

Nel suo moto orbitale il satellite passa regolarmente dalla piena illuminazione solare alla penombra e quindi all’oscurità totale. Durante queste transizioni i pannelli subiscono forti gradienti termici: parti di un pannello possono raffreddarsi rapidamente mentre altre rimangono calde. Gli autori modellano questo processo con un’equazione del calore che tiene conto della velocità finita con cui le onde termiche si propagano nel materiale, invece di assumere che il calore si diffonda istantaneamente. Si concentrano su un rapporto critico di velocità, quando l’onda termica viaggia a circa il 95% della velocità caratteristica del mezzo, perché la loro analisi mostra che le vibrazioni dei pannelli diventano particolarmente sensibili in questo regime.

Come il calore si trasforma in moto

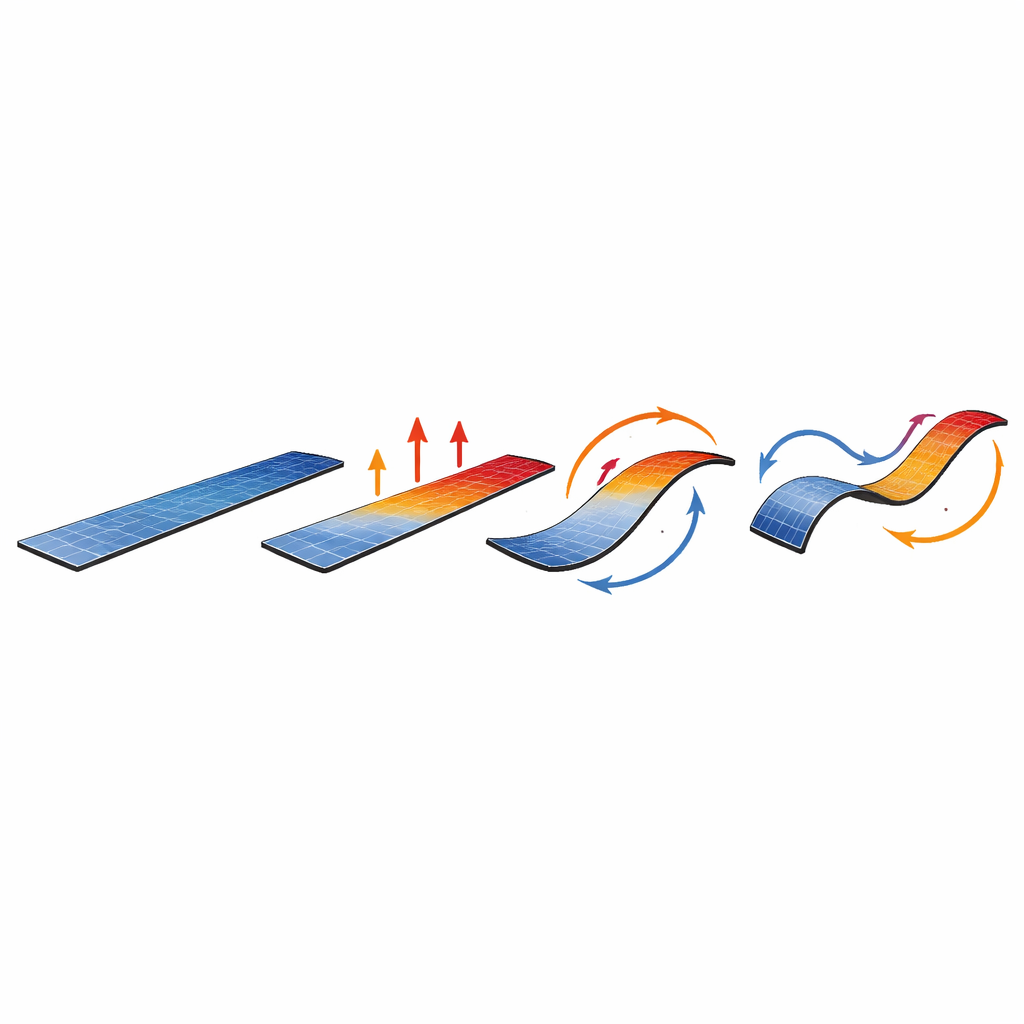

Il team costruisce un modello meccanico non lineare di un satellite con pannelli solari flessibili collegati a un corpo centrale rigido. I pannelli possono flettersi dentro e fuori dal piano orbitale e torcersi lungo la loro lunghezza. Con metodi energetici ricavano equazioni che accoppiano questi moti al campo di temperatura che evolve. I carichi termici agiscono come forze e momenti variabili nel tempo: il riscaldamento non uniforme fa espandere più un lato del pannello rispetto all’altro, provocandone flessione e torsione. Il modello include anche effetti “geometrici” che emergono quando le deformazioni non sono più piccole, aggiungendo termini quadratici e cubici che possono reinserire energia nel moto invece di dissiparla semplicemente.

Oscillazioni auto‑sostenute e scambio di energia

Con questi ingredienti gli autori esplorano due comportamenti non lineari chiave. Primo, identificano oscillazioni limite cicliche, in cui i pannelli si stabilizzano in una vibrazione persistente di ampiezza costante senza alcuna spinta esterna continua. Queste emergono quando le non linearità strutturali, come grandi flessioni e torsioni, bilanciano l’ammortizzazione naturale. Secondo, studiano la risonanza interna, in cui diverse modalità di vibrazione si scambiano energia perché le loro frequenze naturali si allineano in certi rapporti. Usando una tecnica matematica chiamata Metodo delle Scale Multiple, mostrano che specifiche relazioni tre‑a‑uno tra frequenze di flessione e torsione possono emergere per effetto termico, anche se la struttura non è accordata in quel modo a temperatura bassa. Questo significa che i soli sbalzi termici possono creare un forte accoppiamento tra modalità.

Tracciare moti complessi con mappe geometriche

Per visualizzare come il moto evolve al variare delle condizioni termiche, i ricercatori ricorrono a strumenti della dinamica non lineare: ritratti di fase, mappe di Poincaré e diagrammi di biforcazione. Questi metodi grafici rivelano se il sistema tende al riposo, vibra periodicamente o passa a comportamenti più complessi. Le simulazioni mostrano che quando la velocità dell’onda termica è sotto una soglia di “flutter”, le vibrazioni tendono a smorzarsi. Al di sopra di questa soglia le oscillazioni crescono. Vicino al range critico intorno a 0,95 il sistema può sostenere più stati stabili a lungo termine contemporaneamente, a seconda delle perturbazioni iniziali. In alcuni casi flessione e torsione rimangono sincronizzate con un unico periodo; in altri, il moto di flessione cicla tre volte per ogni ciclo di torsione, oppure evolve verso pattern quasi‑periodici.

Implicazioni per telescopi spaziali e progetti futuri

Lo studio conclude che le non linearità strutturali nei pannelli solari flessibili sono i principali motori di vibrazioni durature e auto‑sostenute, mentre le non linearità termiche rimodellano i confini tra comportamenti stabili e instabili e possono amplificare questi moti durante le transizioni in eclisse. Fondamentale, l’analisi mostra che tali oscillazioni limite possono manifestarsi anche prima di raggiungere la classica velocità di flutter prevista da modelli più semplici. Per i costruttori di veicoli spaziali di precisione come il telescopio spaziale Hubble, questo significa che gli ambienti termici durante i passaggi in penombra devono essere considerati una fonte attiva di eccitazione dinamica. Progettare pannelli più rigidi, ottimizzarne la geometria o aggiungere sistemi intelligenti di smorzamento e controllo potrebbe aiutare a mantenere le vibrazioni termicamente indotte entro limiti di sicurezza e preservare la precisione di puntamento per le missioni future.

Citazione: Motaharifard, O., Daneshjou, K. & Bakhtiari, M. Nonlinear stability and vibration of flexible spacecraft solar arrays under thermally induced flutter during the penumbra phase. Sci Rep 16, 9856 (2026). https://doi.org/10.1038/s41598-026-38274-4

Parole chiave: vibrazioni dei veicoli spaziali, pannelli solari flessibili, flutter termico, oscillazioni limite cicliche, dinamica non lineare
