Un set di dati sulle ingranature in meshing dinamico per il controllo qualità delle trasmissioni dei veicoli elettrici

Perché gli ingranaggi silenziosi sono importanti per le auto elettriche

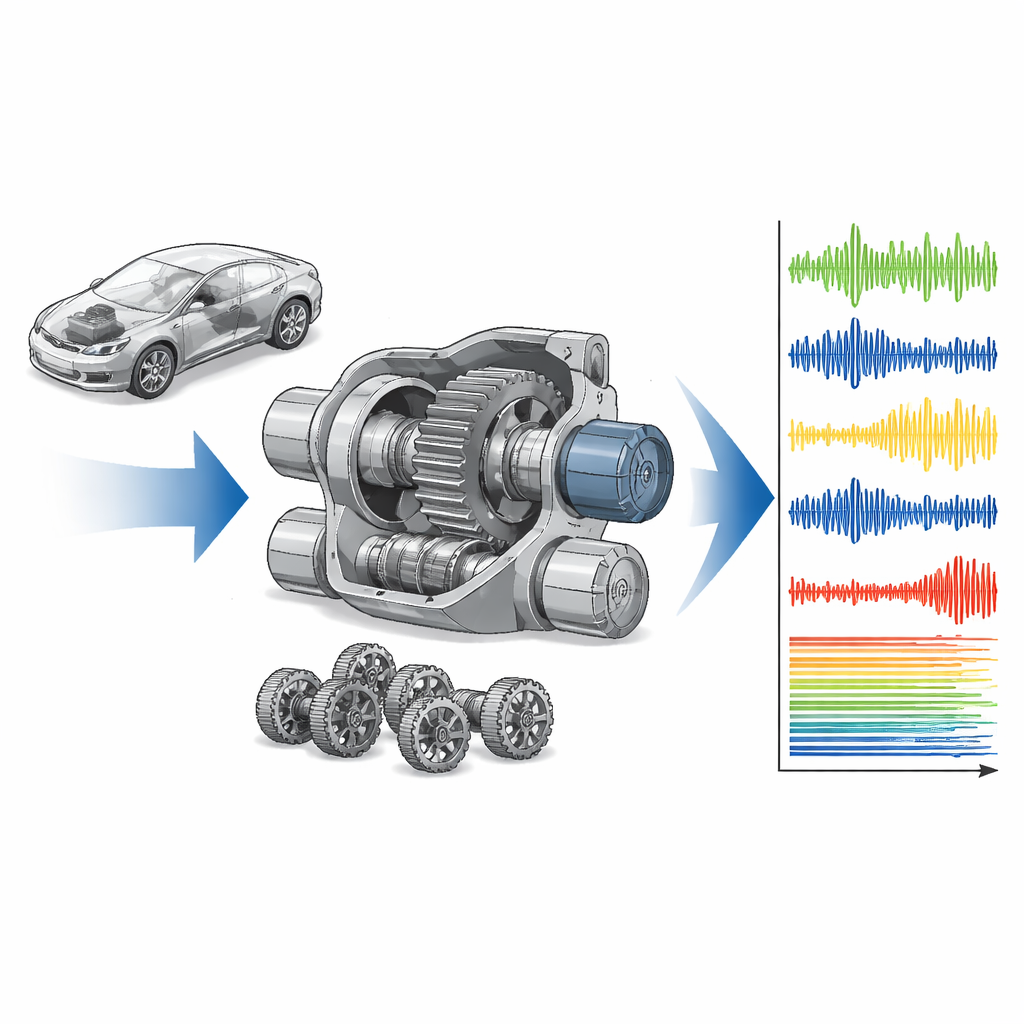

Con la diffusione delle auto elettriche, il leggero ronzio che si percepisce nell’abitacolo è sempre più spesso determinato non dal motore, ma dagli ingranaggi che collegano il motore alle ruote. Piccoli difetti sui denti degli ingranaggi possono trasformarsi in fischi o vibrazioni fastidiose, compromettendo il comfort e aumentando i costi per i produttori. Questo studio presenta un nuovo set di dati reali sul comportamento degli ingranaggi riduttori dei veicoli elettrici in funzione, fornendo a ingegneri e data scientist il materiale grezzo necessario per sviluppare controlli di qualità più rapidi e accurati che mantengano silenziose le auto del futuro.

Dall’ispezione lenta all’ascolto rapido

Oggi molti produttori ispezionano gli ingranaggi scansionando attentamente la superficie di ciascun dente e usando uno strumento matematico chiamato analisi di Fourier per cercare ondulazioni indesiderate. Pur essendo preciso, questo metodo è estremamente lento: il controllo di un singolo ingranaggio può richiedere quasi un’ora, rendendo impossibile testare ogni pezzo su una linea di produzione ad alto volume. Peggio ancora, un ingranaggio che appare accettabile a questo test statico può comunque comportarsi male una volta installato e messo in rotazione ad alta velocità, generando rumori fastidiosi e costose riparazioni dopo che l’auto è stata assemblata.

Un nuovo modo per valutare gli ingranaggi in movimento

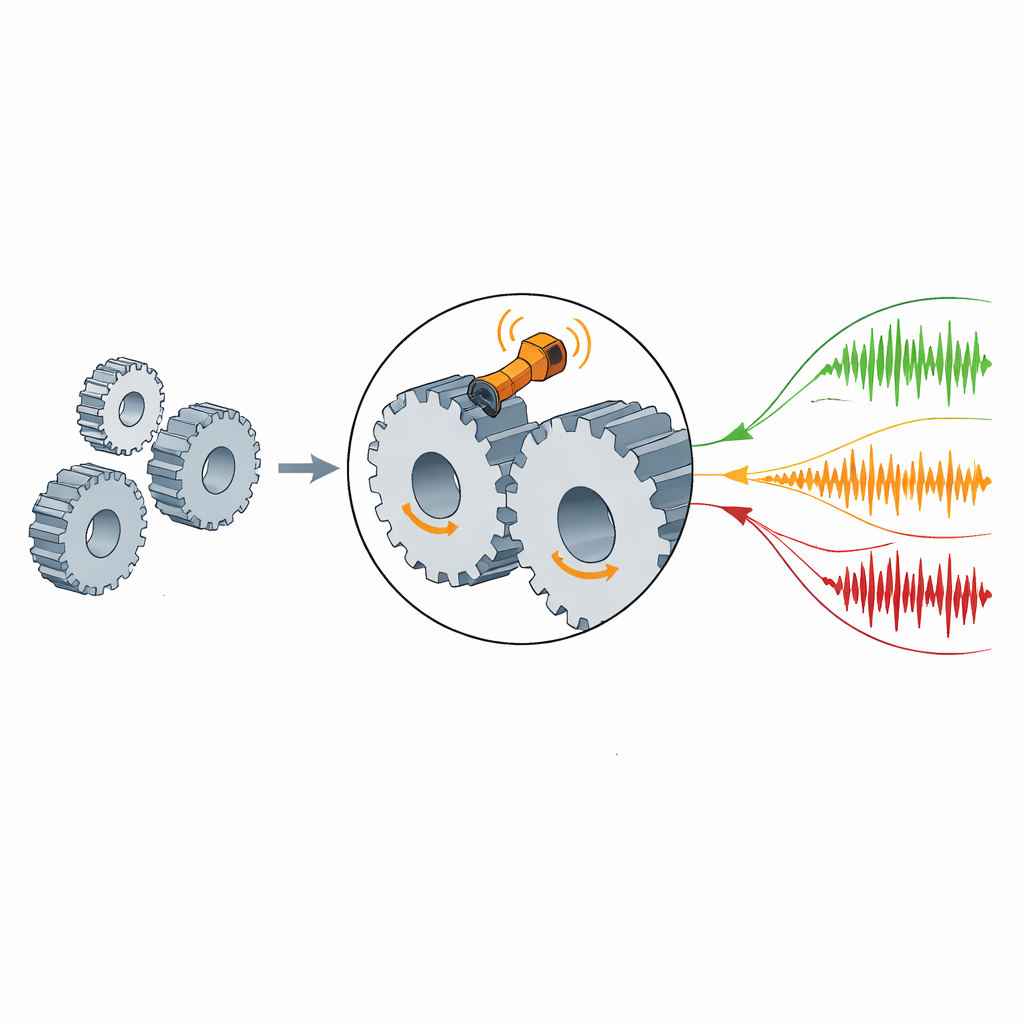

Gli autori propongono un approccio più pratico: invece di limitarsi a esaminare la superficie dei denti, misurano direttamente come una coppia di ingranaggi si comporta durante l’ingranamento sotto velocità e carico variabili, molto più vicino alle condizioni di guida reale. Hanno costruito un banco di prova con un motore di azionamento, un motore di carico e un sensore di vibrazione sensibile posizionato vicino all’albero. Ogni coppia di ingranaggi è stata sottoposta a accelerazioni e decelerazioni controllate, da velocità paragonabili al minimo fino a diverse migliaia di giri al minuto, registrando in dettaglio sia le vibrazioni sia i segnali di velocità. Successivamente, gli stessi ingranaggi sono stati sottoposti a misure superficiali ad alta precisione e ai test di fine linea presso il costruttore del veicolo, che sono serviti per etichettare ogni ingranaggio come sano o appartenente a uno specifico tipo di problema.

Che cosa rende diverso questo set di dati

La risorsa risultante, chiamata Dynamic Meshing Transmission Dataset (DMTD), si concentra su cinque stati realistici degli ingranaggi che emergono in produzione: ingranaggi sani; ingranaggi con leggere ondulazioni periodiche che causano un fischio caratteristico; ingranaggi con piccole asperità che producono un ticchettio; e ingranaggi che mostrano segni di rettifica insufficiente e danneggiamento della superficie. A differenza dei precedenti dataset su ingranaggi creati in laboratorio — dove i denti venivano deliberatamente incrinati, scheggiati o usurati in condizioni operative semplici — questi dati provengono da linee di produzione reali, con tutta la variazione disordinata nelle macchine utensili, nei lotti e nelle impostazioni di controllo. I test coprono velocità da circa 100 a 2.450 giri al minuto e includono sia accelerazioni sia decelerazioni, catturando come il comportamento del rumore cambia nell’intervallo di guida.

Trasformare il rumore grezzo in schemi chiari

Poiché questi segnali di vibrazione variano con la velocità, il team li elabora in una vista «per ordine» che allinea i dati alla frequenza di ingranamento dei denti, anziché semplicemente al tempo. In questa rappresentazione, ogni tipo di ingranaggio mostra un pattern distinto: gli ingranaggi sani presentano firme pulite e regolari; le piccole asperità aggiungono picchi di impatto ripetuti; e i tipi che generano il fischio mostrano forti picchi a multipli specifici della frequenza di ingranamento, corrispondenti alle tonalità che gli occupanti percepirebbero come fischio. Gli ingranaggi con rettifica difettosa si distinguono per vibrazioni complessive molto più intense e una banda di guasto nettamente marcata. Utilizzando questi segnali elaborati, i ricercatori hanno addestrato una rete neurale convoluzionale monodimensionale — un moderno modello di riconoscimento di pattern — in grado di distinguere in modo affidabile i cinque stati. Confrontando le prestazioni con tre dataset di laboratorio ampiamente usati, il nuovo DMTD ha fornito risultati almeno altrettanto buoni e spesso migliori, nonostante fosse più complesso e più vicino alle condizioni reali.

Come questo aiuta le auto elettriche del futuro

DMTD è più di una raccolta di segnali; è un benchmark che permette ai ricercatori di testare nuovi algoritmi per l’ispezione della qualità degli ingranaggi e la previsione del rumore in condizioni che rispecchiano la pratica di fabbrica reale. Catturando come piccole imperfezioni di produzione si traducono direttamente in vibrazione e suono, questo set di dati può guidare miglioramenti sia nella produzione degli ingranaggi sia nella diagnosi automatica dei guasti. In termini pratici, ciò significa aiutare i costruttori a individuare ingranaggi problemativi in circa un minuto anziché in un’ora, ridurre problemi di rumore costosi prima che le auto lascino lo stabilimento e offrire veicoli elettrici più silenziosi e confortevoli agli automobilisti.

Citazione: Guo, D., Yang, J., Li, H. et al. A dynamic meshing transmission dataset for manufacturing quality inspection of electric vehicle reducer gears. Sci Data 13, 510 (2026). https://doi.org/10.1038/s41597-026-06885-1

Parole chiave: ingranaggi per veicoli elettrici, dati di vibrazione, rumore degli ingranaggi, qualità di produzione, diagnosi dei guasti
