Effetto Coriolis amplificato da singolarità a cuspide per giroscopi sensibili su chip

Perché ridurre i giroscopi è importante

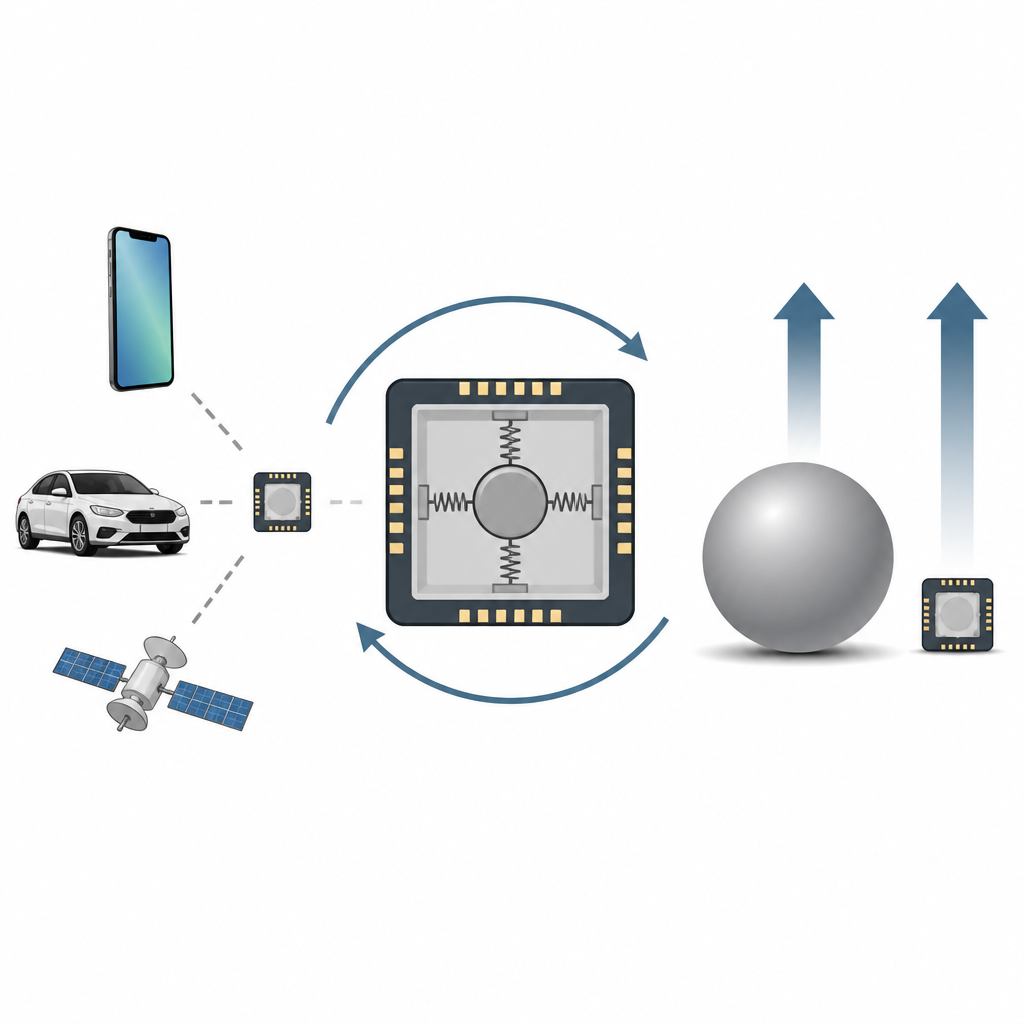

I giroscopi mantengono silenziosamente i nostri telefoni, le auto e le navicelle spaziali consapevoli di come ruotano nello spazio. Le versioni migliori sono ancora ingombranti e costose, mentre i minuscoli chip all’interno dei dispositivi di uso quotidiano sono molto meno precisi. Questo articolo descrive un modo per comprimere le prestazioni di un grande giroscopio in un chip di silicio su scala millimetrica ripensando il modo in cui questi sensori rispondono alla rotazione, con il potenziale di trasformare la navigazione e la stabilizzazione nei dispositivi compatti.

La sfida dei sensori di rotazione in miniatura

I giroscopi convenzionali su chip misurano la rotazione usando l’effetto Coriolis, per cui il moto in un riferimento rotante sembra deviare. All’interno di questi dispositivi, una massa vibrante avverte una spinta laterale quando il chip ruota, e l’elettronica legge la conseguente variazione nella vibrazione. Ma quando il dispositivo si riduce, le fluttuazioni termiche casuali della struttura diventano relativamente più forti, mentre il segnale utile di Coriolis rimane debole. Un fattore geometrico di base limita quanto intensamente la massa vibrante può avvertire la rotazione, quindi i progetti standard incontrano un limite in cui miniaturizzare il dispositivo danneggia gravemente la precisione.

Usare una sottile svolta nel moto

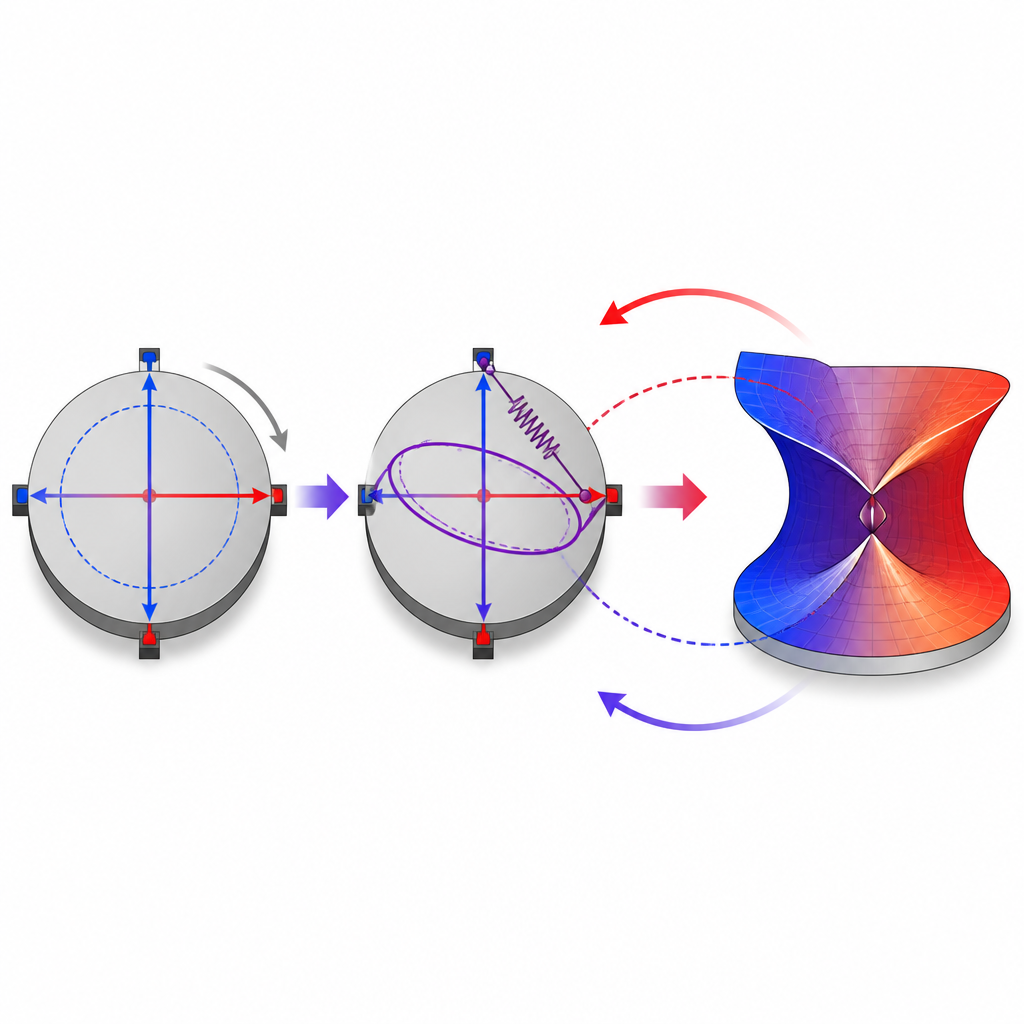

I ricercatori affrontano questo limite guidando il giroscopio verso un punto operativo speciale in cui il suo comportamento cambia bruscamente per piccoli stimoli. Il loro risonatore di silicio è un disco circolare che supporta due modalità di vibrazione uguali e ortogonali. Normalmente, eccitarle in quadratura fa sì che la massa descriva un cerchio regolare, e la rotazione semplicemente sposta la frequenza di vibrazione in proporzione diretta alla velocità di rotazione. Il team aggiunge una molla supplementare accuratamente tarata che accoppia le due modalità di vibrazione e impiega un anello di retroazione per bloccare la fase di una modalità. Nello spazio combinato della velocità di rotazione e della forza di accoppiamento, questo crea superfici ripiegate chiamate catastrofi a cuspide, con punti acuti noti come singolarità a cuspide dove piccoli cambiamenti di rotazione scatenano spostamenti abbondantemente maggiori nella frequenza.

Fare parlare forte piccole rotazioni

Tarando il loro chip proprio accanto a queste singolarità a cuspide, gli autori dimostrano che la frequenza di oscillazione non varia più in modo lineare con la rotazione ma segue invece una legge della radice cubica. In pratica ciò significa che per ingressi di rotazione molto piccoli la sensibilità efficace decolla: misurano un aumento del fattore di Coriolis di oltre mille volte rispetto al limite geometrico intrinseco. I test rivelano che il rapporto segnale-rumore migliora di circa 250 volte e la precisione a lungo termine di quasi 300 volte rispetto a una modalità standard basata sulla frequenza sullo stesso dispositivo. Anche quando il chip ruota più rapidamente, dove l’incremento si attenua gradualmente, continua comunque a superare il design usuale su un’ampia gamma.

Ascoltare la fase invece dell’intonazione

Il lavoro compie un passo ulteriore spostando l’attenzione dalla frequenza alla fase, il sincronismo relativo tra le due modalità di vibrazione. Vicino alle singolarità a cuspide anche questo angolo di fase cambia con una dipendenza a radice cubica rispetto alla rotazione, ma è naturalmente meno influenzato dalle derive lente della frequenza di risonanza. Misurare la fase trasforma il dispositivo in un giroscopio a modulazione di fase il cui rumore principale deriva ora dal moto termico casuale, mentre la risposta utile è ancora amplificata dal comportamento singolare. In questa modalità, il chip raggiunge un livello di rumore a breve termine e stabilità a lungo termine che rivalizza con quelli dei grandi e costosi giroscopi a risonatore emisferico, pur rimanendo su una piattaforma compatta in silicio.

Cosa significa per i dispositivi futuri

Per un lettore non specialista, il messaggio chiave è che gli autori hanno trovato un modo per far “iperreagire” in modo controllato un piccolo chip vibrante a rotazioni molto piccole, senza amplificare nella stessa misura il rumore indesiderato. Operando al confine delle singolarità a cuspide e leggendo la fase, spingono i giroscopi su chip in una classe di prestazioni precedentemente riservata a strumenti molto più grandi e costosi. Questa strategia di sfruttare singolarità matematiche potrebbe anche affinare altri sensori, dai dispositivi che monitorano cambiamenti ambientali agli strumenti per sondare la gravità, aprendo strade verso strumenti più precisi ma accessibili.

Citazione: Zhang, S., Xiao, D., Wang, F. et al. Cusp-singularity-enhanced Coriolis effect for sensitive chip-scale gyroscopes. Nature 653, 700–706 (2026). https://doi.org/10.1038/s41586-026-10565-w

Parole chiave: giroscopio su chip, effetto Coriolis, rilevamento di singolarità, modulazione di fase, navigazione inerziale
