La deposizione localizzata di carbonio consente la rifinitura dei circuiti fotonici integrati

Affinare i percorsi della luce su un chip

I chip basati sulla luce promettono collegamenti dati più veloci e potenti computer ottici, ma sono difficili da realizzare in modo perfetto. Piccoli difetti, invisibili a occhio nudo, possono deviare la luce e compromettere le prestazioni. Questo studio mostra come posizionare minuscole patch di carbonio su un chip con un fascio ionico focalizzato possa “ritarare” delicatamente questi percorsi luminosi dopo la fabbricazione, aiutando l’hardware di comunicazione e calcolo futuro a funzionare più vicino agli obiettivi di progetto.

Perché i circuiti di luce richiedono ritocchi accurati

I circuiti fotonici integrati sono chip che guidano e elaborano la luce invece delle correnti elettriche. Sono centrali per i collegamenti in fibra ottica, i computer quantistici emergenti e gli acceleratori ottici per l’intelligenza artificiale. La loro funzione dipende da guide d’onda modellate con cura che indirizzano specifici schemi di luce. Tuttavia, anche lievi variazioni di larghezza o spaziatura introdotte durante la produzione di massa possono spostare il percorso della luce, e questi piccoli errori si accumulano man mano che i chip diventano più complessi. Gli ingegneri si affidano quindi a metodi di “rifinitura”, applicati dopo la fabbricazione, per riportare i dispositivi in sintonia senza ricostruire l’intero chip.

Aggiungere carbonio come manopola di taratura locale

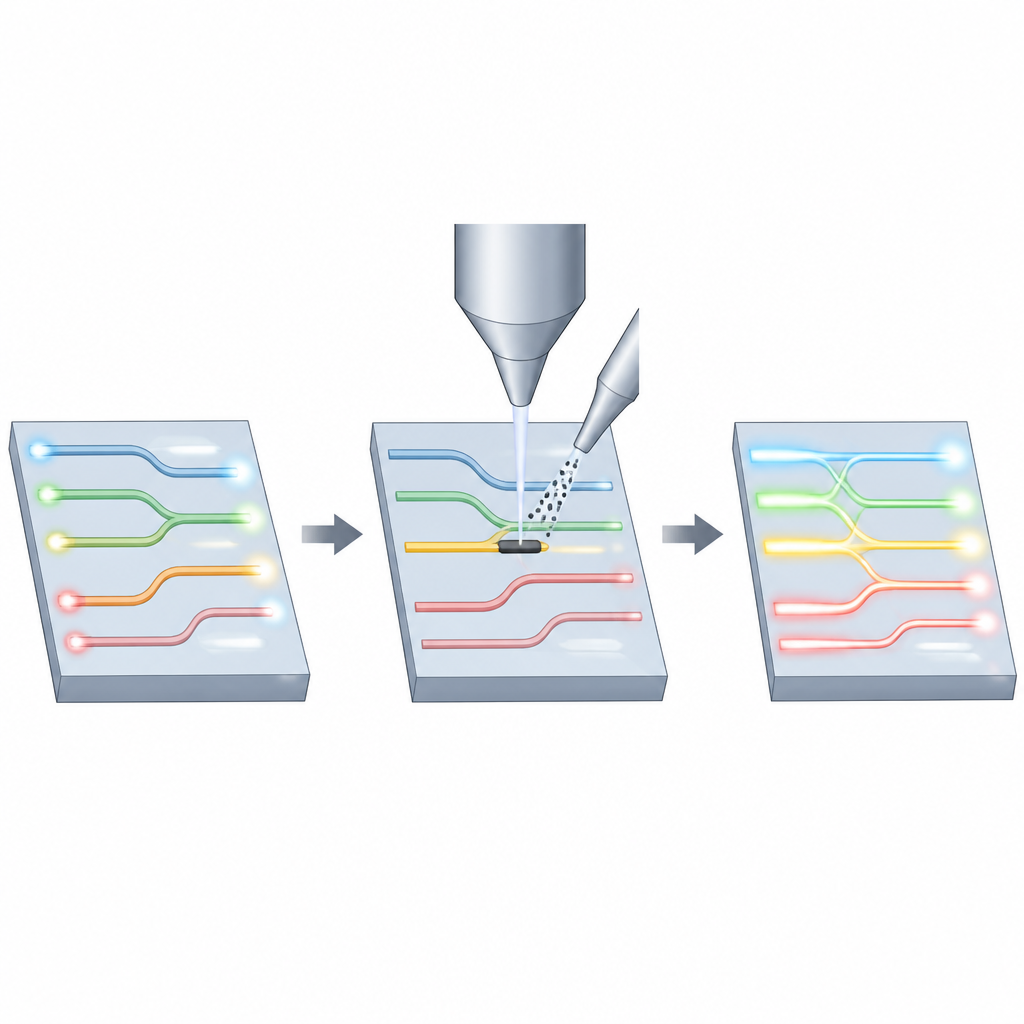

Gli autori esplorano una strategia di rifinitura che utilizza un fascio ionico focalizzato per decomporre un gas contenente carbonio proprio nel punto in cui colpisce la superficie del chip. Questo deposita una striscia sottile di carbonio amorfo simile al diamante con precisione a scala nanometrica, il tutto a temperatura ambiente. Lo strato aggiunto cambia leggermente l’esperienza ottica della guida sottostante: l’indice di rifrazione efficace aumenta, il che sposta la conversione e l’interferenza delle modalità luminose. Poiché il processo interessa solo la superficie e lascia intatto il nucleo del materiale che trasporta la luce, evita i cambiamenti più drastici causati da metodi che danneggiano o fondono la guida d’onda stessa.

Testare il metodo su splitter luminosi sensibili

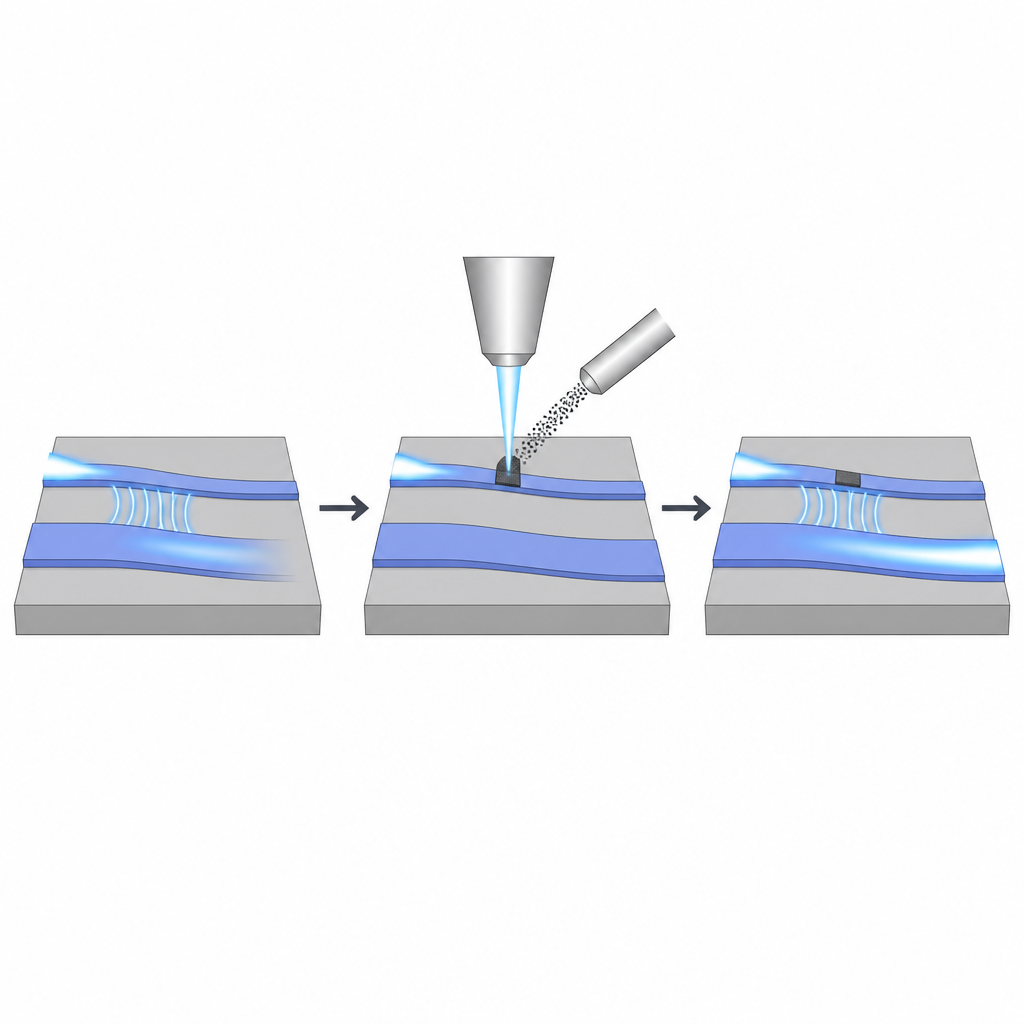

Per mettere alla prova questo approccio, il team ha usato coupler direzionali asimmetrici, un tipo di splitter on‑chip che converte la luce da uno schema semplice a uno più complesso e viceversa. Questi dispositivi sono notoriamente sensibili agli errori di fabbricazione, poiché si basano su un accoppiamento preciso tra diverse modalità luminose. Spostando deliberatamente una guida d’onda leggermente fuori dalla sua forma ideale, i ricercatori hanno creato coupler con perdita aggiunta. Hanno poi depositato linee di carbonio sulla guida più stretta e misurato come cambiava la trasmissione. Esperimenti e simulazioni hanno mostrato che una geometria di carbonio scelta con cura può ripristinare l’equilibrio perso, riducendo la perdita di inserzione da diversi decibel a ben sotto 1 decibel per alcuni dispositivi e offrendo passi di taratura che vanno da circa 1,5 a oltre 16 decibel su un insieme di campioni.

Mantenere basse le perdite e stabile la performance

Qualsiasi materiale aggiunto a un percorso luminoso può introdurre assorbimento, quindi il team ha quantificato quanto penalizza il carbonio. Semplici guide di prova e interferometri hanno rivelato che lo strato di carbonio aggiunge circa 76 decibel di perdita per centimetro, ma nelle brevi regioni rifinite usate qui questo si traduce in solo circa 0,3–0,35 decibel per uno spostamento di fase standard, comparabile ai metodi di rifinitura non volatili consolidati. Microscopia elettronica e spettroscopia hanno confermato che carbonio e gallio dal fascio ionico rimangono confinati allo strato sottile depositato, senza cambiamenti rilevabili nella guida di nitruro di silicio sottostante. Test termici hanno mostrato che la prestazione della rifinitura rimane sostanzialmente invariata fino a circa 250 gradi Celsius, e misure a lungo termine hanno trovato che la risposta ottica si assesta dopo un breve drift iniziale e poi resta stabile per settimane.

Da singoli dispositivi a processori ottici complessi

Poiché il fascio ionico focalizzato può disegnare pattern di carbonio senza maschere di litografia, questo metodo è flessibile e ben adatto alla taratura in ambito di ricerca. Gli autori ne dimostrano l’utilità migliorando il comportamento di strutture più complesse, inclusi interferometri Mach–Zehnder e array crossbar fotonici usati per la moltiplicazione matrice‑vettore negli acceleratori ottici per l’IA. In questi circuiti, i coupler rifiniti combinano segnali portati in diverse modalità spaziali con perdite molto inferiori, sfruttando meglio la luce disponibile.

Che cosa significa per i chip futuri a base di luce

In termini pratici, questo lavoro introduce un modo preciso e a bassa potenza per “ritoccare” i circuiti ottici dopo la loro fabbricazione dipingendo minuscole pennellate di carbonio dove serve. Non sostituisce ancora i processi su scala di fabbrica, ma dimostra che patch superficiali di carbonio possono regolare finemente componenti critici senza danneggiare il nucleo del chip e con una perdita aggiunta modesta. Con l’aumento delle dimensioni e della complessità dei chip fotonici, tali strumenti di rifinitura localizzata potrebbero diventare importanti per trasformare dispositivi quasi corretti in dispositivi pienamente funzionali, specialmente nelle piattaforme sperimentali che spingono i limiti del calcolo e delle comunicazioni ottiche.

Citazione: Xu, R., Tang, Z., McRae, L. et al. Localized carbon deposition enables trimming of photonic integrated circuits. Nat Commun 17, 4562 (2026). https://doi.org/10.1038/s41467-026-73411-7

Parole chiave: circuiti fotonici integrati, fascio ionico focalizzato, deposizione di carbonio, rifinitura ottica, coupler direzionali asimmetrici
