Ruolo della fragilità dei formatori di vetro nella transizione di snervamento sotto taglio oscillatorio

Perché importa il vetro che non si frantuma

Dai vetri degli smartphone alle parti metalliche degli aeromobili, molte tecnologie quotidiane si basano su materiali vetrosi che sono resistenti ma vulnerabili a rotture improvvise. Questo studio scruta questi solidi disordinati per porre una domanda semplice ma pratica: quando li pieghiamo o li scuotiamo ripetutamente, cosa decide se cedono in modo graduale o si spezzano all’improvviso? La risposta, mostrano gli autori, è legata a un tratto caratteristico del liquido da cui provengono, noto come fragilità, che connette il modo in cui un liquido scorre a come il suo solido vetroso alla fine si rompe.

Come cedono i solidi disordinati

A differenza dei cristalli, i cui atomi si dispongono in schemi ordinati, i solidi amorfi come i vetri metallici, il vetro di silice e molte materie plastiche presentano una struttura interna caotica. Se deformati lievemente, ritornano indietro come solidi elastici ordinari. Tuttavia, sotto deformazioni ripetute più grandi, cominciano a riorganizzarsi attraverso molti piccoli eventi irreversibili e a un certo punto snervano e fluiscono. Il gruppo si concentra sul taglio oscillatorio, un moto di taglio controllato avanti e indietro che permette di individuare con precisione l’inizio dello snervamento come un salto netto di energia o stress. Si chiedono come questo punto di snervamento dipenda da quanto il vetro è rilassato, o ricotto, prima della prova.

Fragile contro forte: due personalità del vetro

Per esplorare il fenomeno, i ricercatori simulano una vasta gamma di vetri modello, incluse sfere morbide, vetro di silice a formazione di rete, formatori di vetro molecolare, impaccamenti di tipo granulare e vetri metallici. Questi coprono un ampio spettro di fragilità, una misura di quanto rapidamente rallenta il flusso di un liquido durante il raffreddamento. Trovano che negli stati poco ricotti tutti i vetri si comportano allo stesso modo: al crescere dell’ampiezza della deformazione, l’energia di stato stazionario diminuisce prima e poi aumenta di nuovo a una deformazione critica, segnando lo snervamento. Al di sotto di questo livello critico di preparazione, la deformazione di snervamento è essenzialmente fissa e non dipende dalla storia del campione. Una volta che i campioni sono meglio ricotti, però, appare una divergenza. Nei sistemi fragili la deformazione di snervamento aumenta fortemente con ulteriore ricottura, mentre nei sistemi forti cambia di poco, nonostante le interazioni microscopiche differiscano ampiamente da un modello all’altro.

Dal flusso morbido alle bande nette

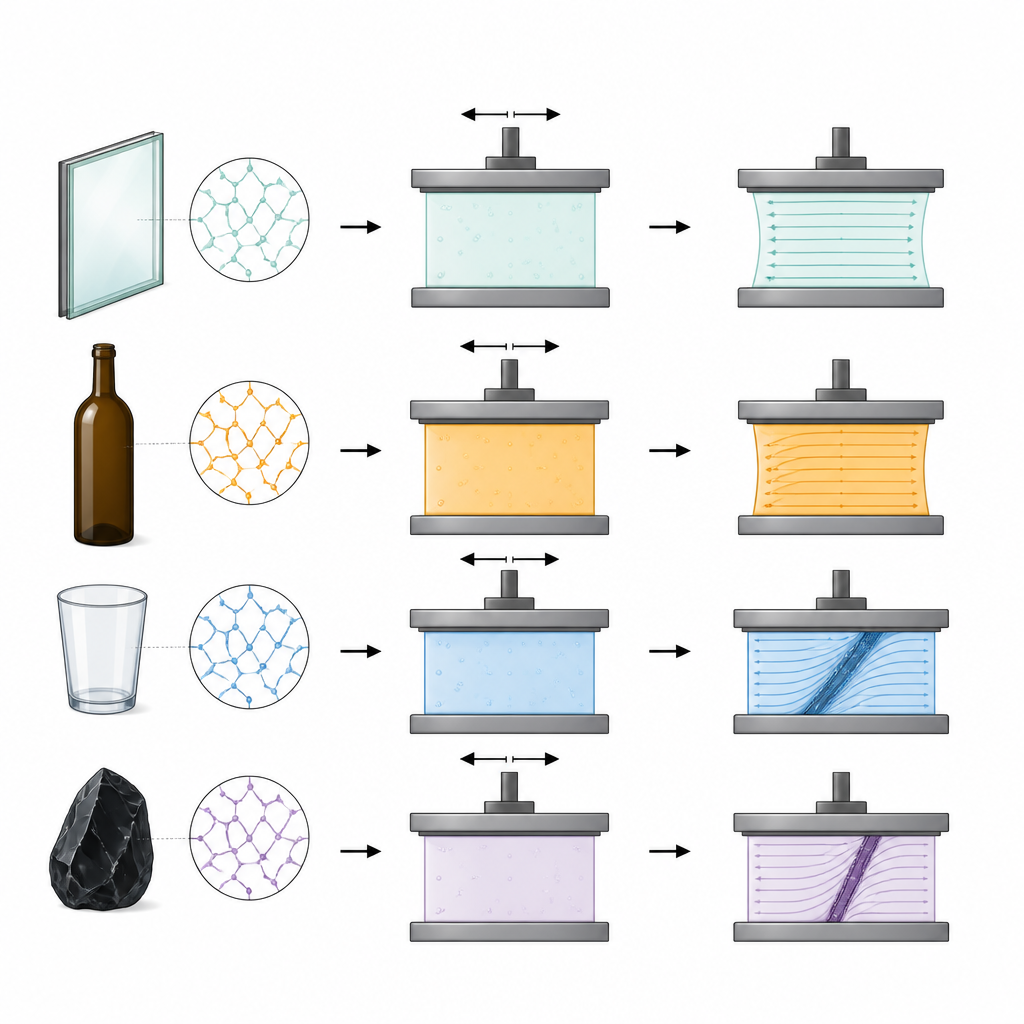

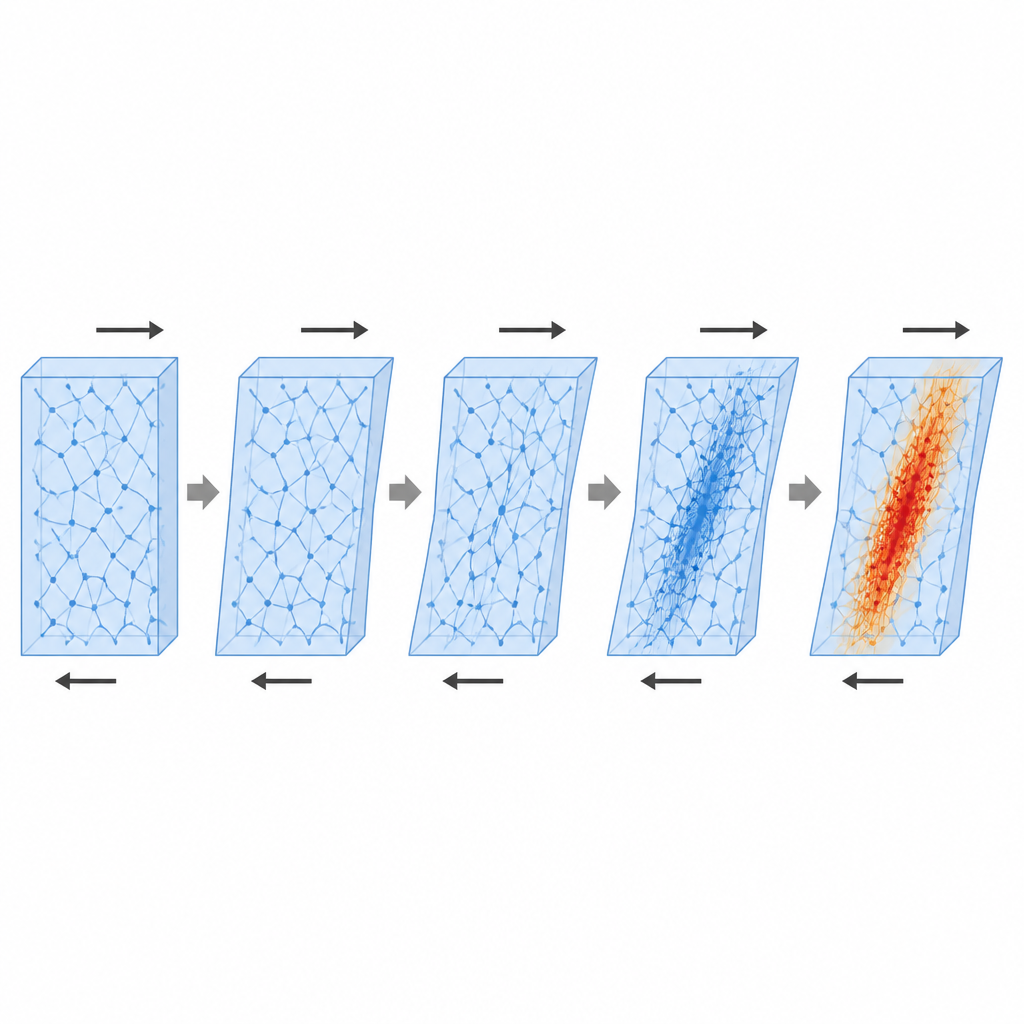

Il modo in cui lo stress si accumula e poi cala allo snervamento riflette anch’esso questa divisione. I vetri forti mantengono una risposta relativamente liscia, di tipo duttile, con cali di stress modesti e zone di deformazione ampie e diffuse. I vetri fragili, invece, mostrano grandi e improvvisi cali di stress che crescono con la ricottura e sono accompagnati da strette bande di taglio molto localizzate dove si concentra la maggior parte del movimento. Gli autori monitorano quante cicli di carico servono a un materiale per stabilizzarsi in uno stato ripetibile e quante riorganizzazioni plastiche avvengono lungo il percorso. I vetri forti richiedono più cicli e subiscono più riorganizzazioni rispetto ai fragili in condizioni comparabili, eppure in tutti i sistemi il tempo per raggiungere un comportamento stazionario segue la stessa semplice legge di potenza in relazione al numero di eventi plastici, suggerendo un meccanismo sottostante comune.

Un modello semplice che cattura le tendenze

Per dare senso a questi risultati diversi, gli autori costruiscono un modello elastoplastico mean-field che tratta il materiale come molti blocchi mesoscopici indipendenti, ciascuno posto in un paesaggio energetico locale. L’ingrediente cruciale è come la barriera energetica media per le riorganizzazioni cresce man mano che il vetro è meglio ricotto. Nei sistemi fragili queste barriere aumentano bruscamente con la ricottura; nei sistemi forti aumentano solo leggermente e poi si saturano. Con questa unica differenza il modello riproduce i diagrammi di snervamento contrastanti, la variazione della deformazione di snervamento e le diverse scale temporali per vetri forti e fragili. Inserendo valori di barriera estratti da dati separati sui tempi di rilassamento, il modello predice persino come la deformazione critica di snervamento di un vetro poco ricotto si correli con le barriere ad alta temperatura e con la temperatura di transizione vetrosa.

Cosa significa per materiali più resistenti

Per i non specialisti, il messaggio centrale è che il modo in cui un materiale vetroso si rompe sotto carichi ripetuti è già codificato in come il suo liquido genitore scorre. I liquidi il cui flusso rallenta molto rapidamente durante il raffreddamento producono vetri la cui deformazione di snervamento e fragilità sono altamente sensibili a quanto accuratamente sono stati preparati, mentre i liquidi più “forti” portano a vetri il cui comportamento di snervamento è robusto. Collegando questi tratti meccanici a barriere energetiche che possono essere inferite da misure nello stato liquido, questo lavoro indica una strada per anticipare e modulare le proprietà di rottura dei solidi amorfi, dai vetri metallici ai materiali molecolari e granulari.

Citazione: Chatterjee, R., Adhikari, M. & Karmakar, S. Role of fragility of the glass formers in the yielding transition under oscillatory shear. Nat Commun 17, 4506 (2026). https://doi.org/10.1038/s41467-026-71157-w

Parole chiave: solidi amorfi, vetro metallico, snervamento, taglio oscillatorio, fragilità del vetro
