Circuiti integrati di scala media basati su MoTe2 semiconduttore 2D di tipo p

Elettronica più piccola e più veloce all’orizzonte

Man mano che i nostri dispositivi si riducono e diventano più potenti, i tradizionali chip in silicio stanno incontrando limiti stringenti in termini di dimensioni e consumo energetico. Questo studio esplora un nuovo materiale ultrsottile che potrebbe aiutare a mantenere il progresso: un semiconduttore a foglio spesso solo pochi atomi che può fungere da elemento costitutivo per l’elettronica futura a bassa potenza e ad alta densità.

Perché servono nuovi materiali

L’elettronica moderna si basa su interruttori in silicio detti transistor, impacchettati a miliardi su ogni chip. Spingerli verso dimensioni sempre più ridotte diventa più difficile a causa di limiti fisici e di fabbricazione. I materiali bidimensionali, spessi quanto una singola molecola ma solidi e controllabili, offrono una nuova strada. Molti di questi materiali possono già comportarsi come interruttori “n type”, che trasportano principalmente cariche negative. Per costruire circuiti logici completi, però, l’industria ha anche bisogno di interruttori “p type” altrettanto validi, che gestiscano cariche positive. Finora, le versioni di tipo p hanno funzionato solo in campioni microscopici o come pochi dispositivi isolati, molto lontano da ciò che richiede una vera fabbrica di chip.

Crescita di film atomici su wafer completi

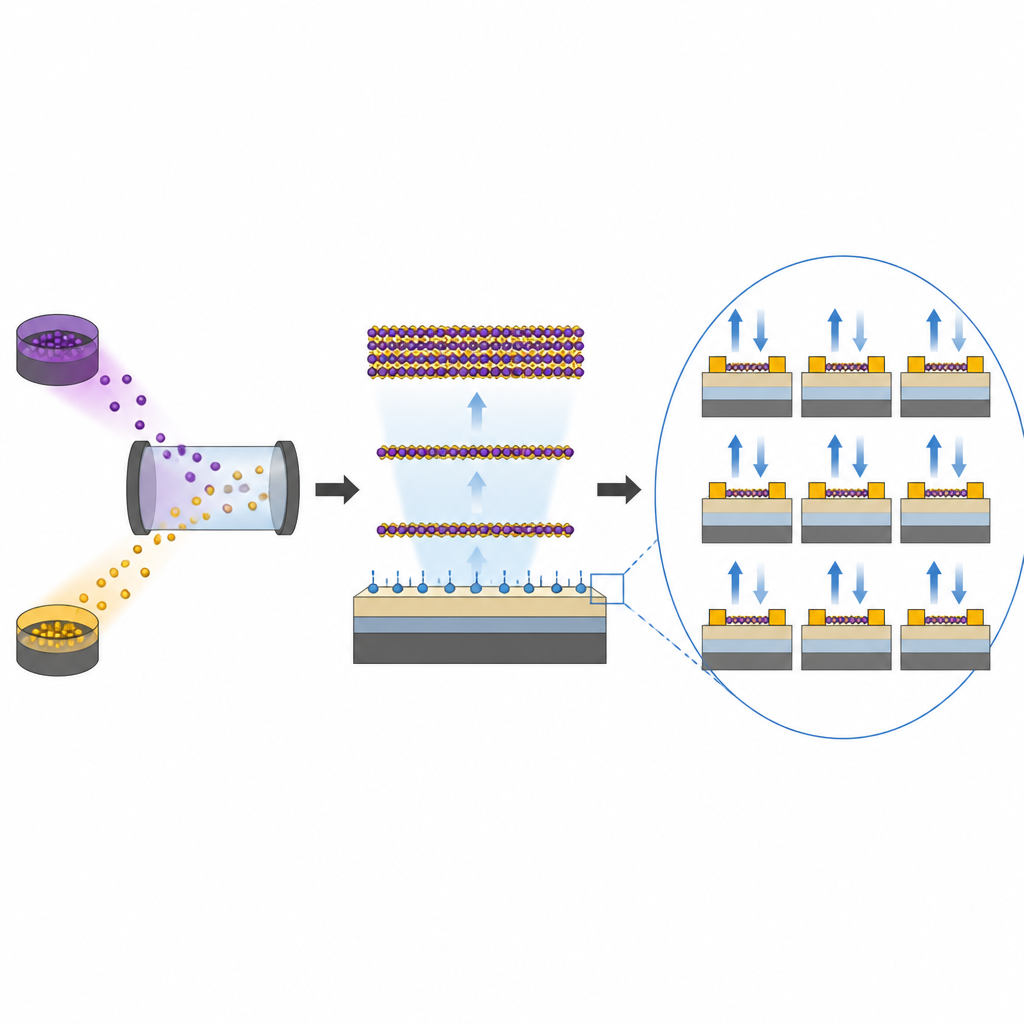

I ricercatori si sono concentrati su un materiale di tipo p chiamato MoTe2, che può formare strati estremamente sottili e uniformi. La loro sfida era rivestire un intero wafer da 4 pollici con film spessi solo pochi strati atomici, tutti con spessore e qualità quasi identici dal centro al bordo. Hanno riprogettato il processo di crescita in un forno a gas in modo che entrambi gli ingredienti, molibdeno e tellurio, raggiungessero il wafer in modo costante e ben bilanciato. Un trucco chiave è stato trasformare la polvere di tellurio in una sorgente a “rilascio lento” avvolta in perle porose, che mantiene il flusso di vapore stabile e previene difetti. Allo stesso tempo hanno trattato la superficie del wafer con plasma di ossigeno in modo che uno strato ultrafine di molibdeno bagnasse uniformemente la superficie invece di frammentarsi in isole, permettendo al film finale di MoTe2 di restare continuo anche a soli tre strati.

Controllare l’uniformità dall’atomo al wafer

Per confermare il successo, il team ha esaminato i film su molteplici scale di lunghezza. Microscopi elettronici ad alta risoluzione hanno mostrato pattern atomici ordinati e pochissimi difetti. Misurazioni dell’altezza dei gradini sulla superficie hanno rivelato che il numero di strati può essere regolato da tre fino a venti semplicemente impostando lo spessore iniziale del metallo, e che la rugosità restava al di sotto dell’altezza di un singolo atomo. Hanno inoltre sondato 25 punti ampiamente distanziati sul wafer usando metodi di scattering ottico e hanno trovato che i segnali chiave variavano molto poco. Complessivamente, questi test indicano che la nuova ricetta di crescita produce film non solo su scala wafer ma anche altamente uniformi, requisito cruciale per realizzare migliaia di dispositivi quasi identici.

Trasformare film ultrassottili in interruttori affidabili

Successivamente il gruppo ha trasformato i film in transistor pratici. Hanno abbinato canali di MoTe2 a tre strati con un sottile strato di un materiale isolante cosiddetto high-k, HfO2, che permette all’elettrodo di gate di controllare il canale in modo più efficace a bassa tensione. Modellando con cura i canali e i contatti metallici usando strumenti standard di produzione di chip, hanno costruito matrici dense di transistor di tipo p su tutto il wafer da 4 pollici. Questi dispositivi commutano nettamente tra stati on e off, raggiungendo rapporti corrente on/off dell’ordine di centomila pur operando a soli quattro volt. Test statistici su cento dispositivi hanno mostrato che i loro punti di commutazione variano di appena qualche centesimo di volt, avvicinandosi all’uniformità osservata nella tecnologia avanzata a base di silicio.

Dai gate semplici all’aritmetica funzionante

Con una fornitura stabile di transistor abbinati, i ricercatori hanno assemblato blocchi logici di base come invertitori, porte NAND e NOR. Questi circuiti hanno prodotto chiari livelli digitali alto e basso, potevano essere concatenati senza perdita di segnale e hanno fatto funzionare oscillatori ad anello la cui frequenza di pulso stabile ha rivelato che i gate si comportano quasi identicamente. Infine, hanno dimostrato un sommatore completo a quattro bit, una piccola unità aritmetica composta da 140 transistor MoTe2 di tipo p disposti in diversi strati logici. Questo circuito di scala media ha sommato correttamente coppie di numeri a quattro bit in tutti i casi testati, dimostrando che il materiale e il processo di fabbricazione possono supportare logiche profonde e a più stadi anziché solo test isolati.

Cosa significa per i chip del futuro

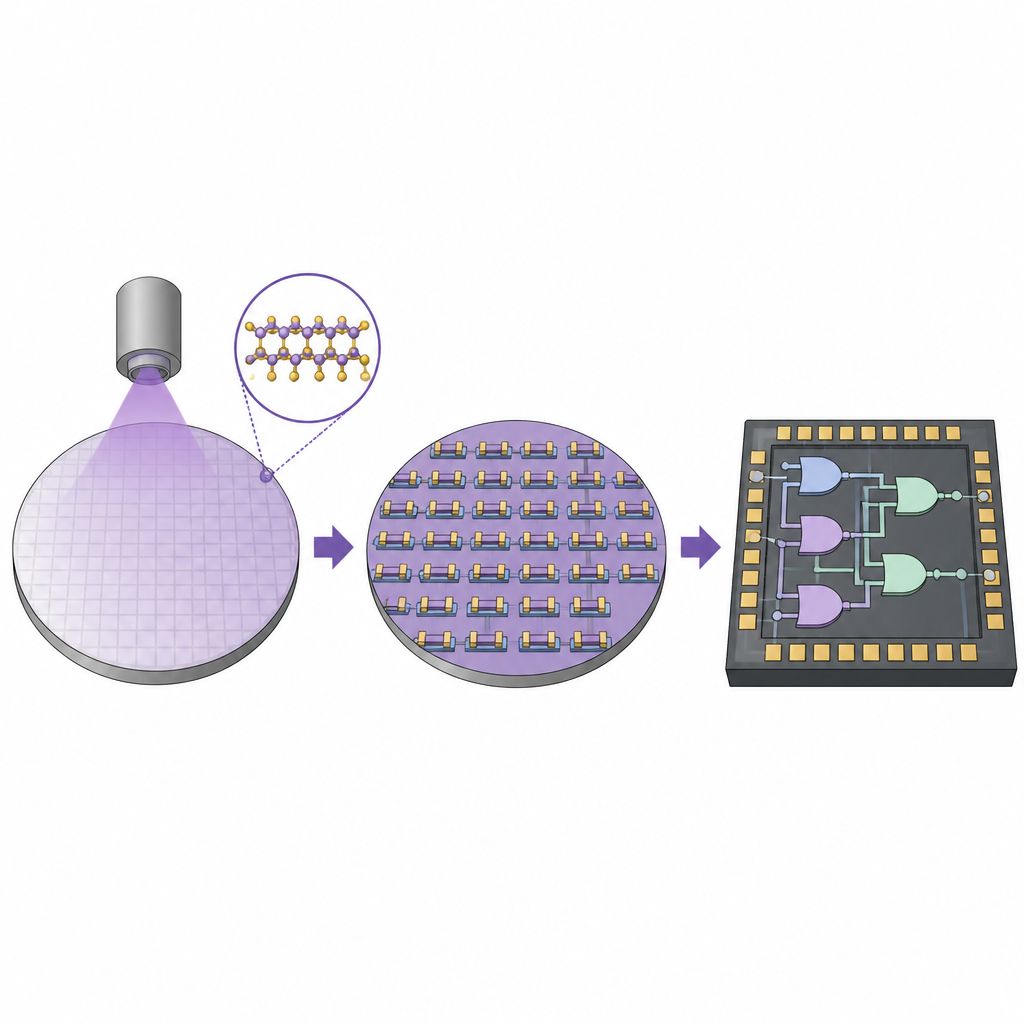

Questo lavoro mostra che il MoTe2 di spessore atomico di tipo p può essere cresciuto su wafer completi in stile industriale e trasformato in numerosi transistor uniformi a bassa tensione e in circuiti logici funzionanti. Sebbene le dimensioni e le prestazioni dei dispositivi siano ancora più grandi e lente rispetto ai chip in silicio d’avanguardia, l’approccio colma un divario chiave tra singoli dispositivi sperimentali e circuiti veramente integrati. Suggerisce che i materiali bidimensionali potrebbero un giorno affiancare o integrare il silicio nella costruzione di processori compatti e a elevata efficienza energetica che mantengano il progresso dell’elettronica.

Citazione: Wang, H., Luo, Z., Zheng, B. et al. Medium-scale integrated circuits based on p-type 2D semiconducting MoTe₂. Nat Commun 17, 4320 (2026). https://doi.org/10.1038/s41467-026-70992-1

Parole chiave: Elettronica 2D, MoTe2, transistor di tipo p, circuiti integrati, crescita su wafer
