Fotocamera con matrice di microlenti ispirata alla biologia per immagini ad alta risoluzione e ampio campo visivo

Vedere di più in spazi ristretti

Dagli smartphone alle sonde mediche, le fotocamere vengono spesso stipate in spazi sempre più piccoli pur mantenendo la nostra aspettativa di viste nitide e ampie del mondo. Questa ricerca descrive una fotocamera sottile come carta che prende in prestito stratagemmi dagli occhi di un insetto insolito per catturare immagini panoramiche dettagliate dove ottiche ingombranti non possono entrare, aprendo strade per nuovi strumenti in robotica, sanità e dispositivi indossabili.

Lezioni dagli occhi di piccoli insetti

In natura gli animali hanno evoluto molti modi per vedere ampiamente senza portarsi dietro ottiche pesanti. Gli insetti con occhi composti usano molte piccole lenti per coprire un campo visivo esteso, ma ogni lente funziona come un singolo pixel, quindi l’immagine risulta grossolana. Altri animali, come ragni saltatori, camaleonti e rapaci, organizzano più occhi o regioni oculari per combinare una visione centrale nitida con una copertura periferica ampia. Un piccolo insetto parassita, Xenos peckii, si distingue: dispone dozzine di mini-oculari su una superficie curva, ciascuno con una vista direzionale ristretta. Insieme formano un’immagine ampia e dettagliata dell’ambiente mantenendo l’occhio complessivo compatto. Questo “campionamento a pezzi” di direzioni diverse ha ispirato il progetto della fotocamera in questo studio.

Una fotocamera piatta che si comporta come molti occhi minuscoli

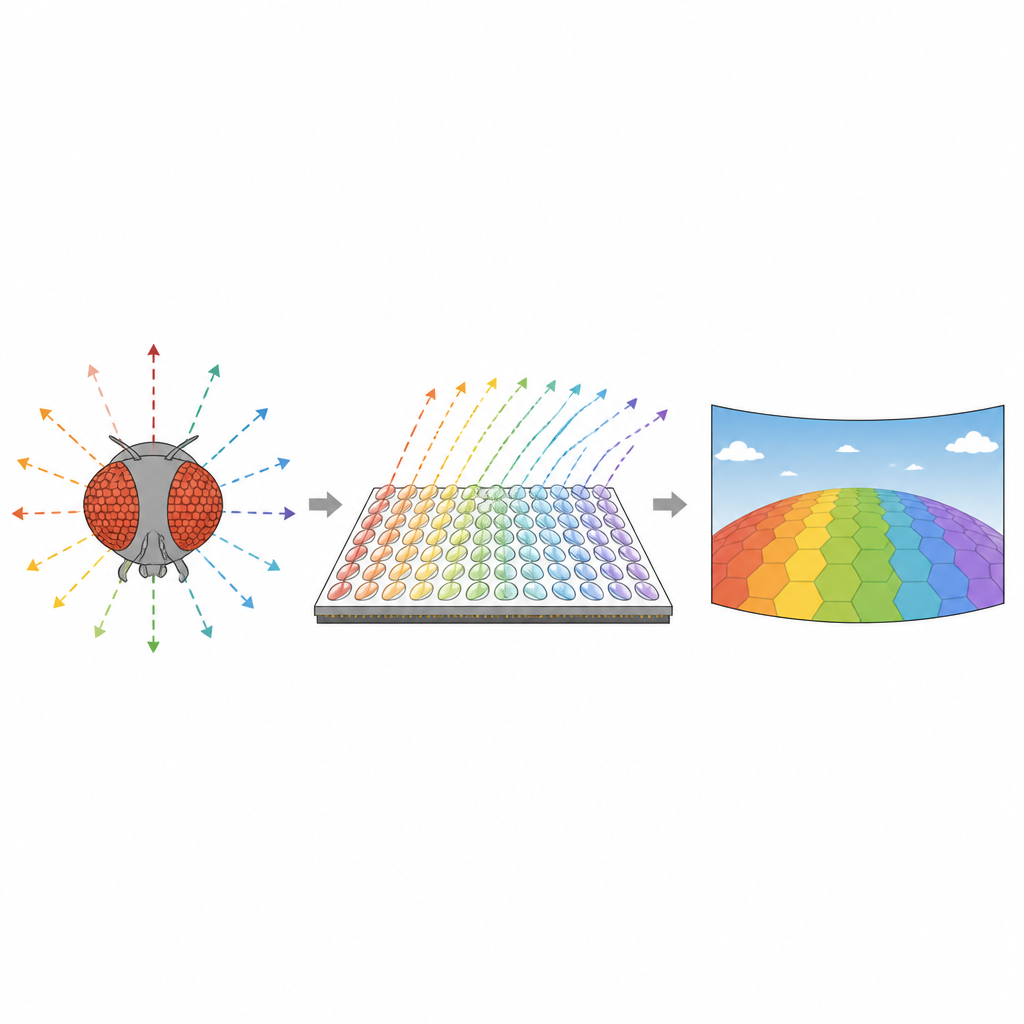

Gli autori hanno progettato una fotocamera a matrice di microlenti ellissoidali spazialmente decentrate, o SOEMLA, che imita gli oculari dell’insetto usando la microfabbricazione moderna. Invece di una grande lente singola, la fotocamera impiega una griglia di minute lenti e aperture abbinate posizionate sopra un sensore elettronico piano. Ogni unità ottica è costituita da due aperture spostate lateralmente e da una piccola lente ellissoidale, tutte orientate in una direzione leggermente diversa e mappate sul proprio gruppo di pixel. Decentrando accuratamente le aperture sull’array, il sistema divide la cupola visiva completa in molte fette direzionali sovrapposte, permettendo di coprire un campo diagonale di circa 140 gradi rimanendo sotto il millimetro di spessore. Dopo la cattura, un computer corregge l’attenuazione di luminosità e la distorsione per ciascuna fetta e le unisce in una singola immagine da un megapixel.

Modellare le lenti per domare i bordi sfocati

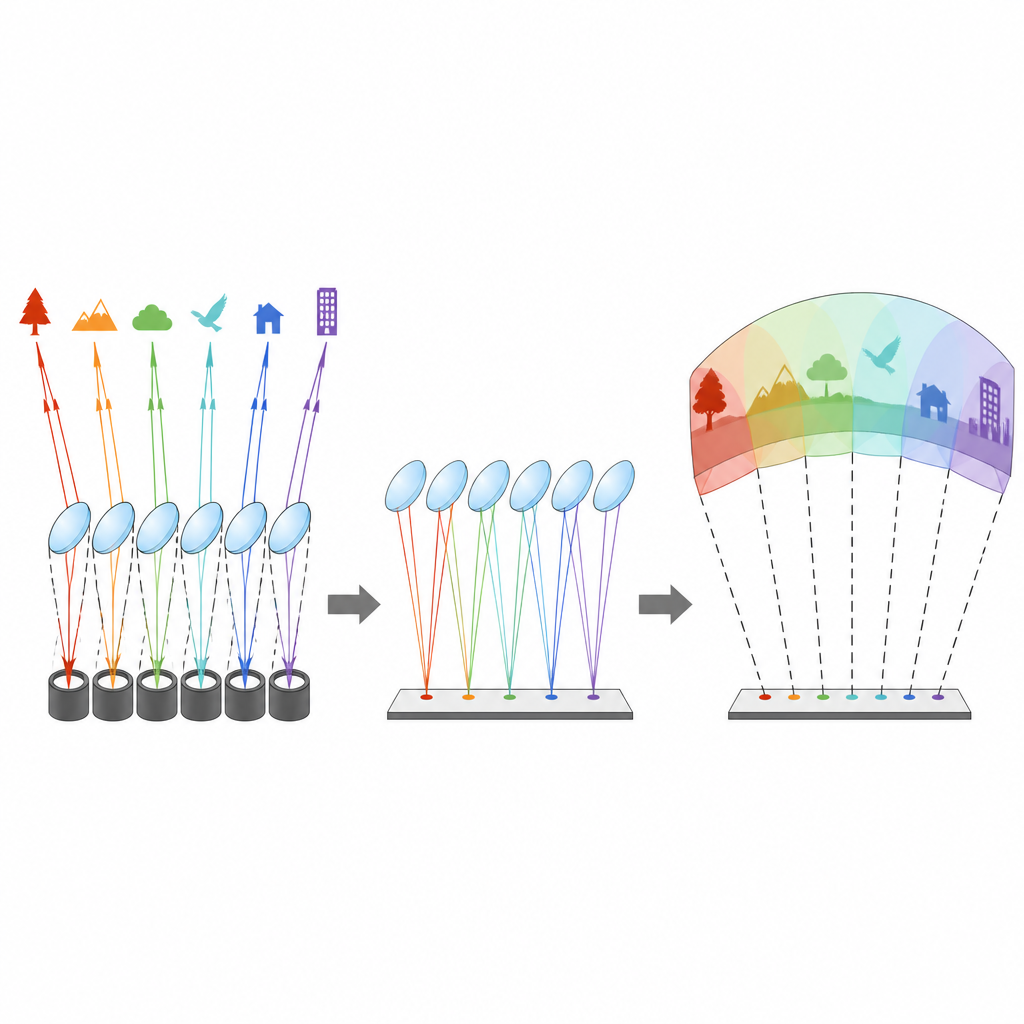

Le lenti grandangolari spesso soffrono di sfocatura e distorsione delle forme, specialmente vicino ai bordi dell’inquadratura, perché la luce arriva con angoli molto inclinati. Nelle comuni matrici di microlenti con lenti sferiche, questi raggi fuori asse focalizzano in modo differente nelle due direzioni, un problema chiamato astigmatismo, e il piano di messa a fuoco si incurva rispetto al sensore piatto. La SOEMLA affronta entrambi i problemi nell’hardware. Le microlenti sono ellissoidali anziché sferiche, con curvature leggermente diverse lungo due assi. Le loro forme sono tarate in modo che la luce da direzioni oblique converga in un punto nitido e simmetrico. Allo stesso tempo, la lunghezza focale di ogni lente è regolata dal centro al bordo dell’array per riportare tutte le direzioni di vista su un piano sensore comune e piatto. Esperimenti e simulazioni mostrano che questo design mantiene i punti di luce focalizzati quasi delle stesse dimensioni attraverso gli angoli di visione, migliorando notevolmente la nitidezza rispetto sia alle tradizionali fotocamere a microlenti sia a un modulo grandangolare commerciale.

Da microchip a denti e volti

Per dimostrare il valore pratico, il team ha acquisito diversi bersagli reali a corto raggio. Un grande microchip microfluidico riempito di canali liquidi colorati è stato catturato da soli 20 millimetri di distanza, eppure la fotocamera ha risolto canali fini fino a circa 70 micrometri coprendo un’area molto più ampia rispetto a una fotocamera a microlenti standard. All’interno di un fantoccio dentale, il dispositivo è stato posizionato dove potrebbe stare una vera fotocamera intraorale, a circa 30 millimetri dai denti. In una singola immagine ha registrato tutti i denti superiori e inferiori con dettaglio sufficiente a vedere piccoli spazi e creste, superando sia un design con microlenti sferiche sia una lente grandangolare compatta. Montata su montature per occhiali, la stessa fotocamera ha registrato entrambi gli occhi a distanza di braccio e viste facciali complete mentre il portatore cambiava sguardo ed espressioni, suggerendo usi nel tracciamento dello sguardo e nel monitoraggio facciale.

Che cosa significa per i dispositivi di uso quotidiano

In termini semplici, i ricercatori hanno costruito una fotocamera che vede un’ampia area in modo nitido restando più sottile di un chicco di riso. Incidendo molte microlenti inclinate e sagomate con cura in un pezzo di vetro piatto e combinando digitalmente le loro piccole viste, il sistema evita il consueto compromesso tra dimensioni e qualità dell’immagine nelle ottiche grandangolari. Questo approccio ispirato alla biologia potrebbe aiutare macchine future, strumenti medici e dispositivi indossabili a vedere più chiaramente in spazi ristretti, proprio come fanno i piccoli insetti da milioni di anni.

Citazione: Kwon, JM., Kwon, Y., Cha, YG. et al. Biologically inspired microlens array camera for high-resolution wide field-of-view imaging. Nat Commun 17, 4343 (2026). https://doi.org/10.1038/s41467-026-70967-2

Parole chiave: fotocamera con matrice di microlenti, imaging ad ampio campo visivo, ottica bioispirata, design compatto della fotocamera, imaging indossabile
