La dinamica accoppiata della polarizzazione e il tunneling di carica abilitano eterogiunzioni riconfigurabili

Chip più intelligenti per un mondo affamato di dati

Dai telefoni che riconoscono le voci alle fotocamere che interpretano le scene, l’elettronica moderna è sommersa dai dati. Spostare informazioni avanti e indietro tra chip di memoria e processore separati spreca tempo ed energia. Questa ricerca esplora un dispositivo minuscolo che può ricordare, calcolare e rilevare la luce tutto in un unico luogo, indicando una strada verso hardware più snello e veloce per compiti di uso quotidiano e per l’edge computing.

Un solo dispositivo con molte funzioni

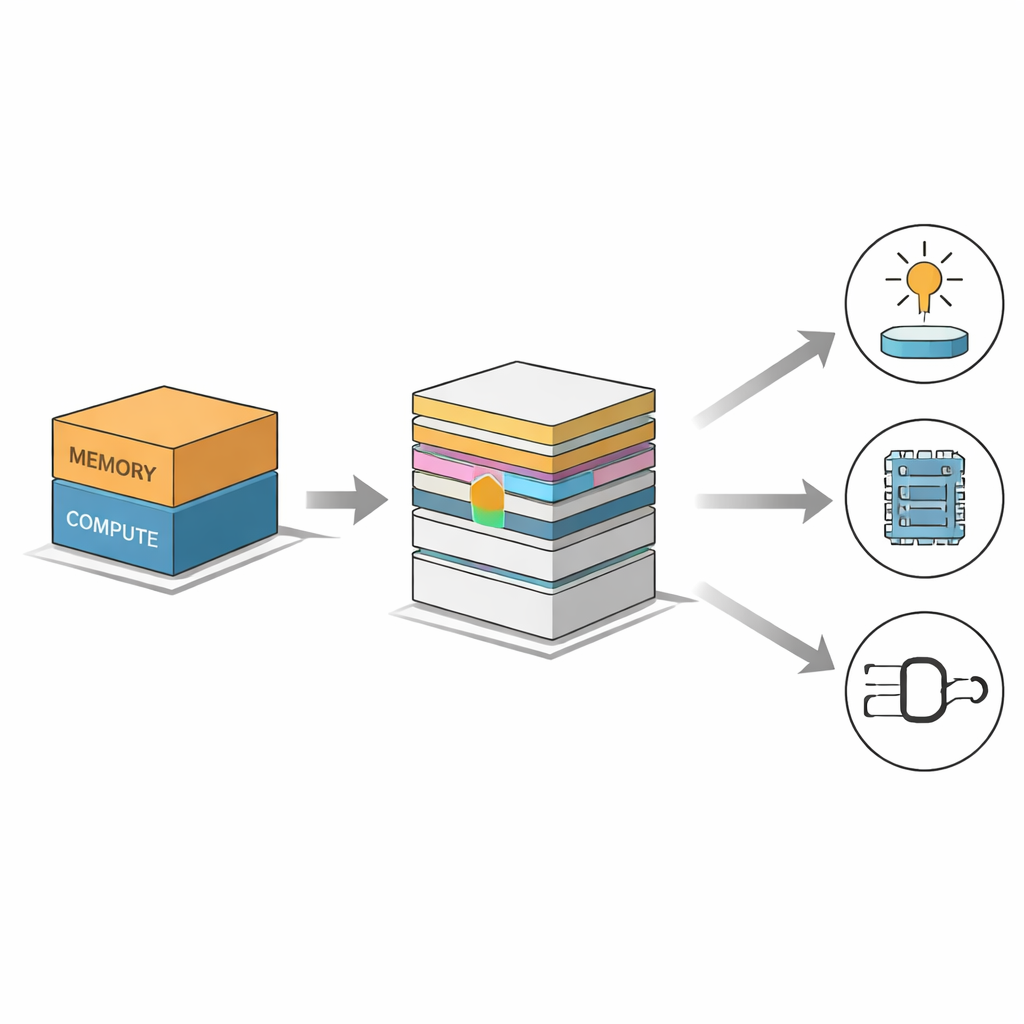

Il fulcro dello studio è un transistor costruito su misura che impila diversi materiali ultra sottili in una singola torre verticale. Uno strato di tellururo di molibdeno trasporta la corrente, uno strato di nitruro di boro controlla il modo in cui le cariche possono fare tunneling, e un cristallo a base di rame speciale funge da “molla” elettrica che mantiene la propria orientazione interna anche a dispositivo spento. Insieme a uno strato di grafene per l’immagazzinamento delle cariche e a un gate di controllo in silicio, questo impilamento si comporta non solo come un interruttore, ma come un elemento programmabile che può essere rimodellato elettricamente e poi mantenere il suo stato senza alimentazione.

Nuovi modi per memorizzare e regolare l’informazione

Poiché il dispositivo può sia intrappolare cariche sia invertire la propria polarizzazione interna, offre due manopole per impostare quanto facilmente scorre la corrente. Lo strato di grafene può trattenere un grande numero di elettroni o lacune, offrendo stati di memoria multilivello stabili, mentre il cristallo ferroelettico può invertire direzione a tensioni relativamente basse. Gli autori mostrano che la memoria basata su carica può sopportare decine di migliaia di cicli di scrittura e cancellazione e può mantenere almeno sedici livelli distinti per oltre quindici minuti senza deriva osservabile, suggerendo una memorizzazione a grana fine utile per schemi di calcolo ispirati al cervello.

Giunzioni commutabili all’interno di un minuscolo elemento

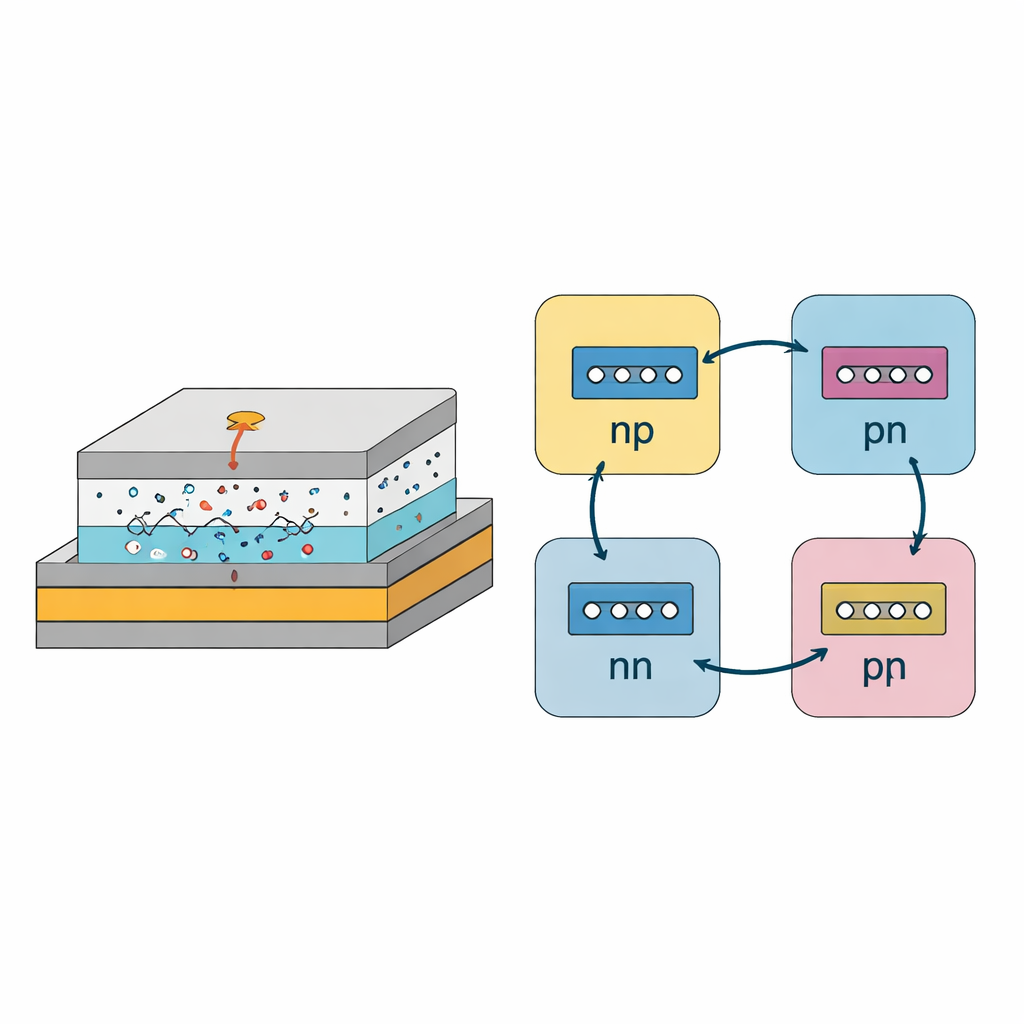

Nell’elettronica tradizionale, i progettisti devono drogare con cura regioni di un materiale per creare aree di tipo p e n fisse che formano diodi e porte logiche. Qui, lo stesso transistor può essere riprogrammato in quattro diversi tipi di giunzione: nn, pp, np e pn, semplicemente inviando impulsi elettrici di ampiezza e durata scelte. Impulsi grandi attivano sia il tunneling sia l’inversione ferroelettrica, formando giunzioni np o pn, mentre impulsi più piccoli regolano soltanto la parte ferroelettrica, convertendole in modalità nn o pp. Questi stati programmati sono non volatili, e i diodi risultanti mostrano una conduzione unidirezionale molto marcata, il che li rende adatti per compiti di raddrizzamento e logica.

Rilevamento della luce integrato nel circuito

Quando il dispositivo è impostato in configurazione pn e illuminato con luce verde, si comporta come una piccola cella solare. Genera corrente e tensione senza alcuna alimentazione applicata, e l’intensità di questo segnale scala in modo netto con l’intensità luminosa. La responsività e la detectività misurate lo pongono tra i migliori fotodetettori riportati realizzati con materiali stratificati simili. Il tempo di risposta è di soli pochi millisecondi, e il comportamento acceso/spento rimane stabile su molti cicli, rendendo questa struttura interessante per visione a basso consumo e sensing direttamente sullo stesso chip che esegue il calcolo.

Logica che ricorda all’interno dell’hardware

Trattando gli impulsi di gate e la luce come ingressi e la corrente in uscita come output, il team dimostra che un singolo dispositivo può implementare diverse funzioni logiche di base che normalmente richiedono più transistor. Realizzano XNOR, NOR, NAND e perfino una porta AND che opera senza tensione esterna, usando la luce come uno degli ingressi. Poiché il dispositivo conserva la sua configurazione dopo la rimozione degli ingressi, fonde in modo naturale memoria e logica, riducendo il numero di elementi necessari e semplificando la complessità del circuito.

Verso un’elettronica più snella e capace

In termini semplici, il lavoro mostra che strati atomici impilati con cura possono produrre un transistor che non solo commuta la corrente, ma ricorda anche segnali passati, rimodella le proprie giunzioni interne e rileva la luce senza parti aggiuntive. Questa combinazione di memoria, calcolo e rilevamento in un unico blocco riconfigurabile potrebbe aiutare i chip futuri a gestire i dati in modo più efficiente, specialmente in dispositivi compatti e sensori che devono pensare localmente consumando poca energia.

Citazione: Li, C., Yu, T., Zhang, Z. et al. Coupled polarization dynamics and charge tunneling enable reconfigurable heterojunctions. Nat Commun 17, 4036 (2026). https://doi.org/10.1038/s41467-026-70803-7

Parole chiave: transistor riconfigurabile, memoria ferroelettica, floating gate, fotodetector, logica in memoria
