Microscopia del gradiente di fase quantitativa con fotoni entangled spazialmente

Vedere l’invisibile con delicatezza

Molti dei campioni più importanti in biologia e scienza dei materiali—come cellule vive, fette di tessuto o film sottili—sono quasi trasparenti. Assorbono pochissima luce, perciò appaiono come ombre sbiadite in un microscopio convenzionale. Lo studio descritto qui introduce un nuovo modo per trasformare quelle variazioni quasi invisibili in immagini nitide e misurabili sia della forma sia dello spessore interno di tali campioni, usando una quantità di luce estremamente ridotta. Questo è particolarmente utile per esaminare esemplari fragili e sensibili alla luce.

Dai contorni sfocati a mappe precise

I classici microscopi a contrasto di fase, inventati negli anni ’30, hanno rivoluzionato la biologia trasformando piccole variazioni nella velocità della luce all’interno di una cellula in contrasto visibile. Ma offrono in genere una visione qualitativa—utile per vedere la struttura, meno per misurare con precisione lo spessore o l’indice di rifrazione. I metodi moderni di “imaging di fase quantitativo” cercano di convertire quei ritardi sottili in mappe di altezza precise con sensibilità a livello nanometrico. Tuttavia, solitamente si affidano a interferometri complessi, parti in movimento, matrici di microlenti o a pesante elaborazione al computer con molte immagini. Questi requisiti possono rendere i sistemi ingombranti, delicati, lenti e sensibili al rumore ambientale.

La luce entangled come nuova sonda

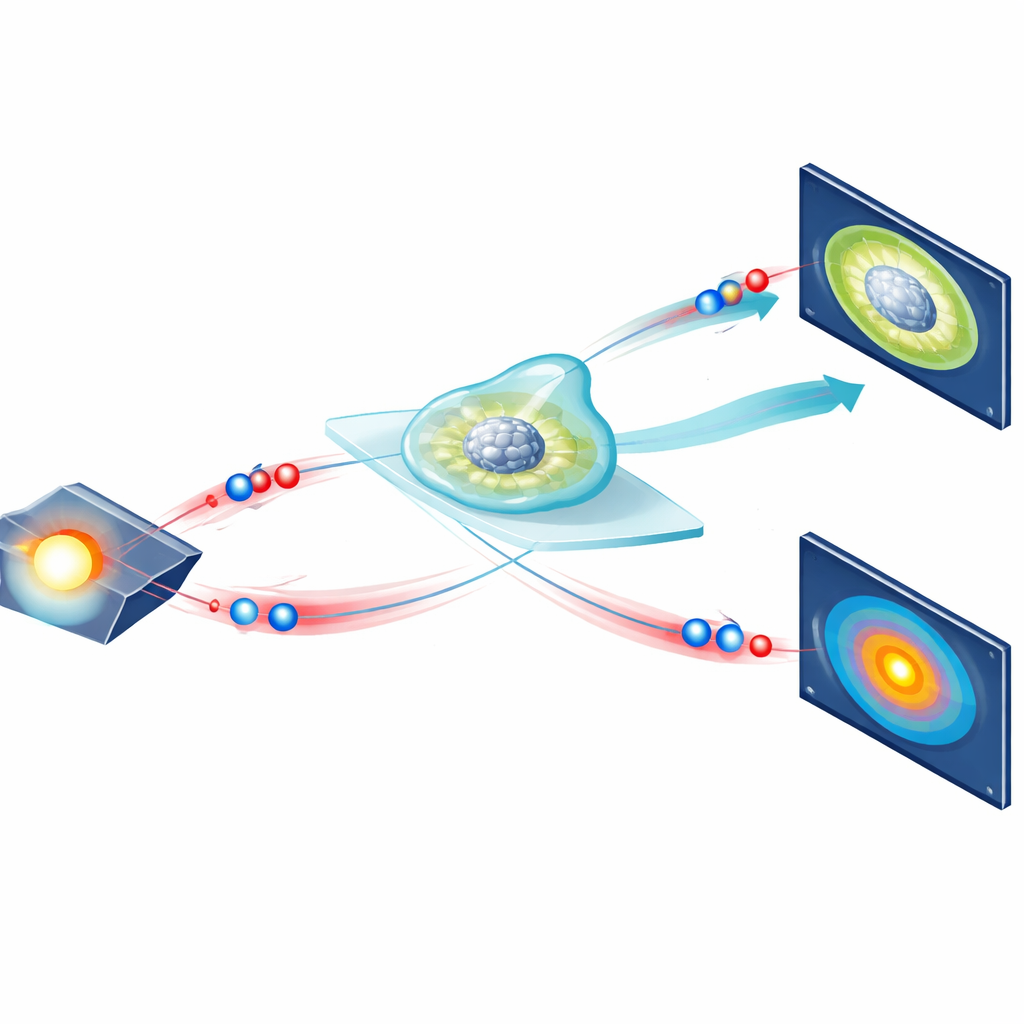

Gli autori propongono e dimostrano una strada diversa che utilizza luce quantistica—specificamente, coppie di fotoni entangled spazialmente. Queste coppie nascono insieme in un cristallo speciale e sono strettamente legate: le loro posizioni sono fortemente correlate e le direzioni di propagazione sono fortemente anticorrelate. Nel nuovo microscopio, entrambi i fotoni di ogni coppia attraversano il campione trasparente, ma vengono rilevati in due modi differenti. Una camera registra dove un fotone cade in un’immagine nitida del “campo vicino”, mentre un’altra camera cattura il fotone partner nel “campo lontano”, dove la sua posizione rivela piccoli cambiamenti di direzione. Considerando solo i fotoni che arrivano come vere coppie e analizzando il loro schema congiunto, il sistema ricava sia la luminosità del campione sia come lo spessore varia nello spazio, il tutto senza usare un interferometro o effettuare scansioni.

Trasformare lievi deviazioni della luce in mappe di altezza

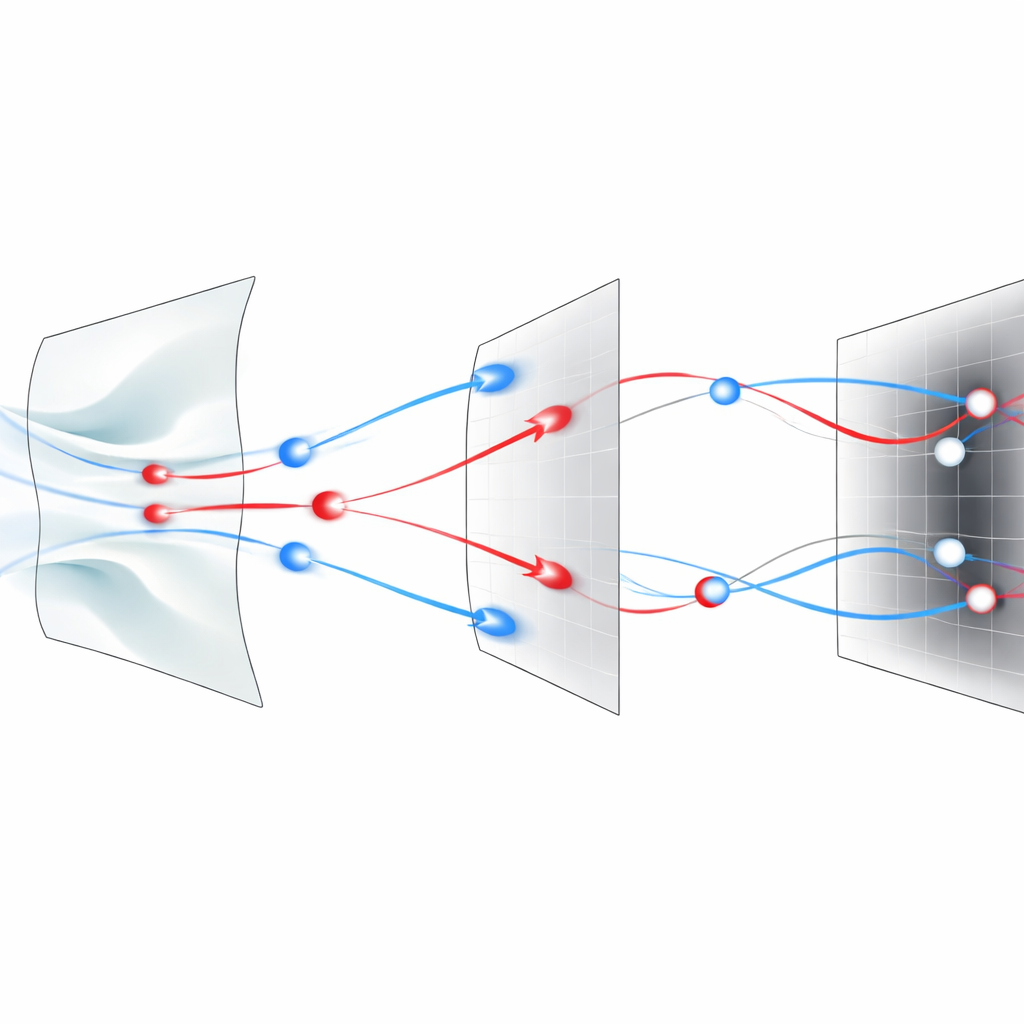

Quando la luce attraversa una regione di un campione in cui lo spessore ottico cambia gradualmente, il suo fronte d’onda si inclina leggermente, come acqua che scorre su una dolce collina sommersa. In questo metodo, tali pendenze locali si manifestano come piccoli spostamenti nel punto in cui il fotone partner cade sulla camera del campo lontano. Per ogni pixel nell’immagine del campo vicino, i ricercatori calcolano lo spostamento medio degli spot correlati nel campo lontano; questo spostamento è direttamente collegato al “gradiente di fase” locale, ovvero a quanto velocemente lo spessore ottico cambia in quel punto. Una ricostruzione matematica poi unisce tutti questi gradienti locali in una mappa completa della fase, che può essere interpretata come una mappa efficace di spessore dell’oggetto. Usando pattern di test standard, il gruppo mostra di poter risolvere dettagli fino a 2,76 micrometri e misurare con precisione salti di fase piccoli quanto circa un centesimo della lunghezza d’onda della luce, il tutto illuminando il campione con appena circa cento femtowatt di potenza—miliardi di volte meno energico di un normale puntatore laser.

Vedere chiaramente attraverso un bagliore rumoroso

L’imaging nel mondo reale spesso soffre di luce di fondo disordinata e variabile, come il bagliore di marcatori fluorescenti o altre sorgenti parassite. I metodi convenzionali di gradiente di fase possono essere fortemente alterati da tali sfondi e tipicamente richiedono passaggi aggiuntivi per misurarli o filtrarli. Qui, le correlazioni temporali intrinseche delle coppie di fotoni entangled diventano un filtro potente. La camera registra il tempo di arrivo di ogni fotone rilevato e soltanto le coppie che arrivano entro una finestra temporale ristretta vengono considerate provenienti dalla sorgente entangled. Misurando anche le coincidenze “accidentali” in una finestra temporale spostata—dove non dovrebbero verificarsi vere coppie—i ricercatori possono stimare il contributo della luce di fondo casuale e sottrarlo. Dimostrano che questa correzione recupera immagini di fase molto più accurate anche quando un forte fascio di fondo in movimento viene intenzionalmente aggiunto al sistema.

Nuove possibilità per un imaging delicato e preciso

Il lavoro presenta un microscopio proof‑of‑concept—chiamato microscopia del gradiente di fase a correlazione quantistica—that fornisce immagini quantitative e precise di campioni trasparenti senza interferometri, parti in movimento o algoritmi iterativi di tentativo e correzione. Funziona a livelli di luce estremamente bassi, risultando promettente per lo studio di campioni biologici sensibili, e resiste in modo naturale a sorgenti di luce di fondo complesse e variabili nel tempo. Oltre all’imaging di cellule vive, gli autori prevedono applicazioni nell’ottimizzazione di sistemi ottici, nella caratterizzazione di materiali delicati e, con il miglioramento della tecnologia dei rivelatori, nell’estensione futura dell’approccio all’imaging tridimensionale.

Citazione: Zhang, Y., Moreau, PA., England, D. et al. Quantitative phase gradient microscopy with spatially entangled photons. Nat Commun 17, 3108 (2026). https://doi.org/10.1038/s41467-026-69881-4

Parole chiave: imaging quantistico, fotoni entangled, microscopia di fase, imaging a bassa luce, ottica adattiva
