Ottimizzazione della resistenza a fatica e della durata dei mirror MEMS per scansione con un nuovo quadro strutturale a distribuzione di parametri accoppiati

Occhi più acuti per il sensing di tutti i giorni

Dalle auto a guida autonoma ai droni per le consegne, molte tecnologie moderne si affidano a piccoli specchi che fanno oscillare fasci laser per costruire mappe 3D dell’ambiente. Questi micro-specchi devono muoversi avanti e indietro miliardi di volte senza rompersi, sopportando urti, calore e vibrazioni. Questo studio mostra come rimodellare con cura queste parti microscopiche possa estendere dramaticamente la loro vita utile, offrendo sensori più affidabili per i veicoli e i dispositivi intelligenti del futuro.

Perché i piccoli specchi affrontano un grande problema di fatica

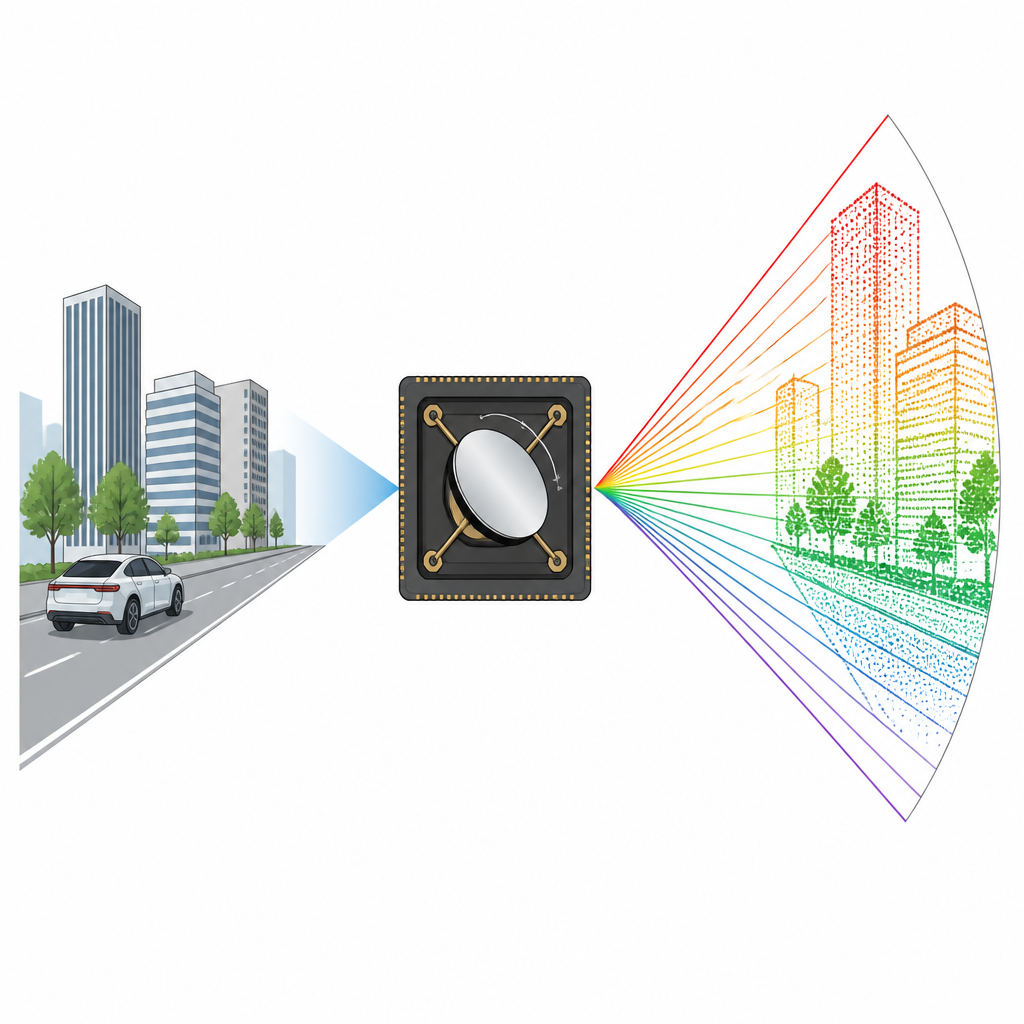

Il moderno light detection and ranging, o LiDAR, usa fasci di luce per scandire l’intorno e misurare le distanze. Al centro di molte unità LiDAR c’è un mirror micro-elettro-meccanico (MEMS): una piccola piastra riflettente sospesa su sottili barre che si torcono come molle. Le versioni in silicio sono facili da fabbricare ma possono frantumarsi sotto urto. Gli specchi metallici realizzati in leghe resistenti si piegano senza rompersi, ma tendono a usurarsi più rapidamente se mossi ad alta velocità. Ogni oscillazione dello specchio aumenta lo sforzo sulle sue snelle travi di supporto e, col tempo, questo carico ripetuto può portare a deformazioni lente e alla rottura finale, limitando la vita utile del sensore.

Modellare lo sforzo invece di cambiare solo i materiali

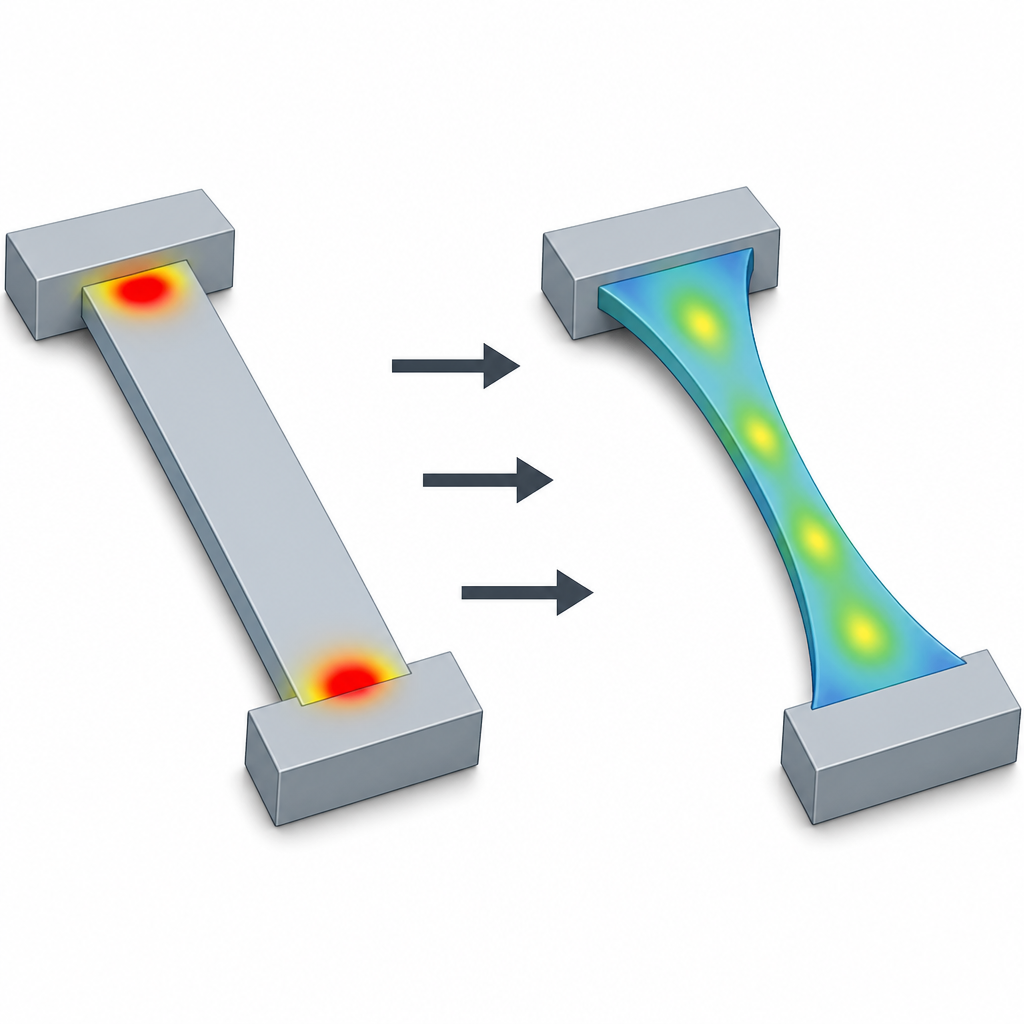

Piuttosto che passare a un altro materiale, gli autori si concentrano su come modellare le travi di supporto in modo che lo sforzo si distribuisca più uniformemente. Nel progetto originale le travi hanno larghezza costante e presentano punti caldi di sforzo vicino agli ancoraggi. Il team introduce un modo per variare la larghezza della trave lungo la sua lunghezza utilizzando un insieme di punti di controllo, le cui posizioni e larghezze locali possono cambiare. Simulazioni al computer vengono usate per trovare configurazioni che riducano la variazione dello sforzo durante ogni ciclo, una grandezza strettamente collegata a quanto rapidamente crescono le microfessure. Una forma liscia viene quindi tracciata attraverso questi punti ottimizzati, garantendo che il risultato sia effettivamente fabbricabile.

Un quadro più intelligente per esplorare i progetti

Il nucleo del lavoro è un quadro a “distribuzione di parametri accoppiati” che tratta sia la collocazione dei punti di controllo sia le loro larghezze come scelte di progetto. Partendo da un mirror iniziale con travi uniformi, il metodo mappa prima come varia lo sforzo lungo la trave. Poi prova tre strategie per posizionare i punti di controllo: distribuiti uniformemente sulla trave, casuali o concentrati dove lo sforzo è massimo. Per ciascun caso, un algoritmo di ricerca numerica regola larghezze e posizioni, eseguendo simulazioni ripetute per ricercare la più bassa escursione di sforzo massima pur rispettando limiti pratici sull’angolo dello specchio, la frequenza di vibrazione, la larghezza minima e lo sforzo massimo sicuro. Il processo trova rapidamente una famiglia di forme di trave lisce che trasformano due picchi netti di sforzo in diversi picchi più piccoli distribuiti lungo la trave, senza compromettere le prestazioni ottiche dello specchio.

Dai modelli al computer alla resistenza nel mondo reale

Per verificare se le travi rimodellate durano davvero di più, i ricercatori hanno costruito mirror MEMS con travi “a larghezza modulata” e con travi a larghezza costante tradizionali. Hanno fatto funzionare gli specchi nelle stesse condizioni e monitorato come l’asse lento del moto derivesse gradualmente con l’avanzare della fatica. In 72 ore, i dispositivi con le travi ottimizzate hanno mostrato circa un terzo in meno di deriva angolare, cioè sono rimasti più stabili durante il moto ripetuto. In test più lunghi a temperature elevate, le nuove travi sono durate in media circa 691 ore prima della rottura, rispetto alle 266 ore degli originali, un incremento di circa due volte e mezzo. Usando un modello standard che collega i test ad alta temperatura alle condizioni ambientali ordinarie, il team stima che il nuovo progetto dovrebbe sopravvivere nell’ordine di 7.000–10.000 ore di funzionamento.

Cosa significa per i sensori del futuro

In termini semplici, lo studio mostra che una geometria intelligente può fare tanto per la durabilità quanto la scelta di un materiale più resistente. Redistribuendo lo sforzo lungo le piccole travi di supporto, gli autori hanno ridotto le escursioni di sforzo peggiori quasi della metà e rallentato significativamente l’inviluppo graduale che sfoca l’orientamento dello specchio nel tempo. Il loro quadro è sufficientemente efficiente da competere con metodi di ottimizzazione più complessi, producendo forme lisce pronte per la fabbricazione. Sebbene dimostrino l’idea su mirror MEMS in leghe di titanio per LiDAR, lo stesso approccio potrebbe essere applicato a molti altri microdispositivi in cui travi sottili affrontano cicli infiniti di torsione e flessione, aiutando le parti mobili invisibili all’interno dei sensori di domani a durare più a lungo e funzionare con maggiore affidabilità.

Citazione: Liu, S., Zhang, G., Zhang, Z. et al. Optimizing fatigue resistance and lifetime of MEMS scanning mirrors with a novel coupled parameter distribution structural framework. Microsyst Nanoeng 12, 189 (2026). https://doi.org/10.1038/s41378-026-01279-0

Parole chiave: mirror MEMS per scansione, LiDAR, resistenza a fatica, progetto di travi torsionali, affidabilità dei microattuatori
