הדגמה של מתקן בסגנון גנדולפי למדידות סינכרוטרון של קריסטלוגרפיה עם רזולוציה גבוהה על דגימות לא-אידיאליות

לראות מבנים חבויים בחומרים מהעולם האמיתי

עבודתן של טכנולוגיות רבות בתחום האנרגיה הנקייה, סוללות וסגסוגות מתקדמות מבוססת על הבנת סידור האטומים בתוך חומרים אמיתיים, שלרוב אינם מושלמים ומסודרים. עם זאת, כלים מדויקים של קרני X דורשים בדרך כלל אבקות אידיאליות וטובות, שאינן משקפות כיצד החומרים נראים במכשירים או בטבע. מאמר זה מציג תצורת מדידה חדשה של קרני X שמאפשרת חילוץ מידע מבני איכותי מדגימות קשות—כמו מתכות מותכות, גבישים שגדלים במלחה נוזלית או גרגירי מינרל נדירים—מבלי לשבור או לעבד אותן במידה רבה מראש.

למה שיטות קרינת X מסורתיות לא מספקות

דיפרקציית קרני X על אבקות היא שיטה סטנדרטית לגילוי אילו מבני גביש קיימים בחומר וכיצד הם משתנים עם טמפרטורה, לחץ או תגובות כימיות. מתקני סינכרוטרון, שמייצרים קרני X בהירות במיוחד, יכולים לאסוף נתונים אלה במהירות ובדיוק רב. עם זאת, השיטה פועלת בצורה מיטבית כאשר הדגימה היא אבקה דקה ואקראית. גבישים גסים, גרעינים בודדים או דגימות מותכות מניבים דפוסים מפוזרים או מעוותים, מה שמקשה על חילוץ מדויק של פרמטרים. הכנת אבקות מושלמות אינה תמיד אפשרית—ולפעמים טחינת הדגימה פוגעת במבנה שאותו החוקרים מבקשים לחקור.

סיבוב הדגימה בשתי כיוונים

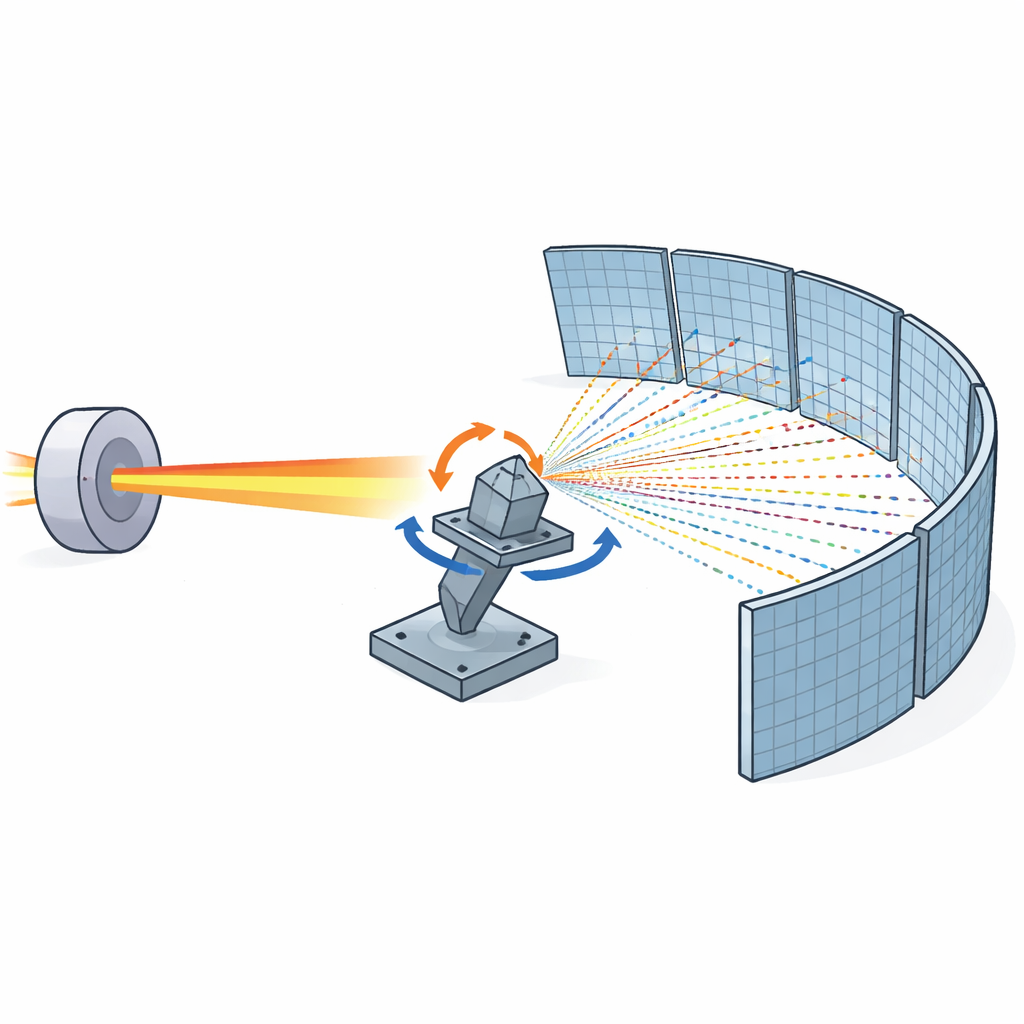

כדי להתגבר על המחסום הזה, המחברים תכננו מתקן "בסגנון גנדולפי" שמסובב את הדגימה סביב שתי צירים בו-זמנית. ציר אחד נמצא בניצב לקרן ה-X, בעוד שהציר השני מוטה ב-45 מעלות ויכול להסתובב במהירות גבוהה מאד. כאשר הדגימה מתהפכת בדרך מבוקרת זו, אוריינטציות גבישיות רבות יותר מסתדרות כדי לספק את תנאי הדיפרקציה, כך שהאות המתקבל דומה לזה של אבקה אידיאלית. המערכת מותקנת בקווי קרן ברזולוציה גבוהה בסינכרוטרון SPring-8 ביפן ופועלת יחד עם מספר גלאים דו-ממדיים מהירים הממוקמים במרחק רב מהדגימה. השילוב הזה מאפשר גם רזולוציה זוויתית חדה וגם איסוף נתונים מהיר מאד.

תפיסת נוזלים, מותכים וגדילת גבישים בזמן אמת

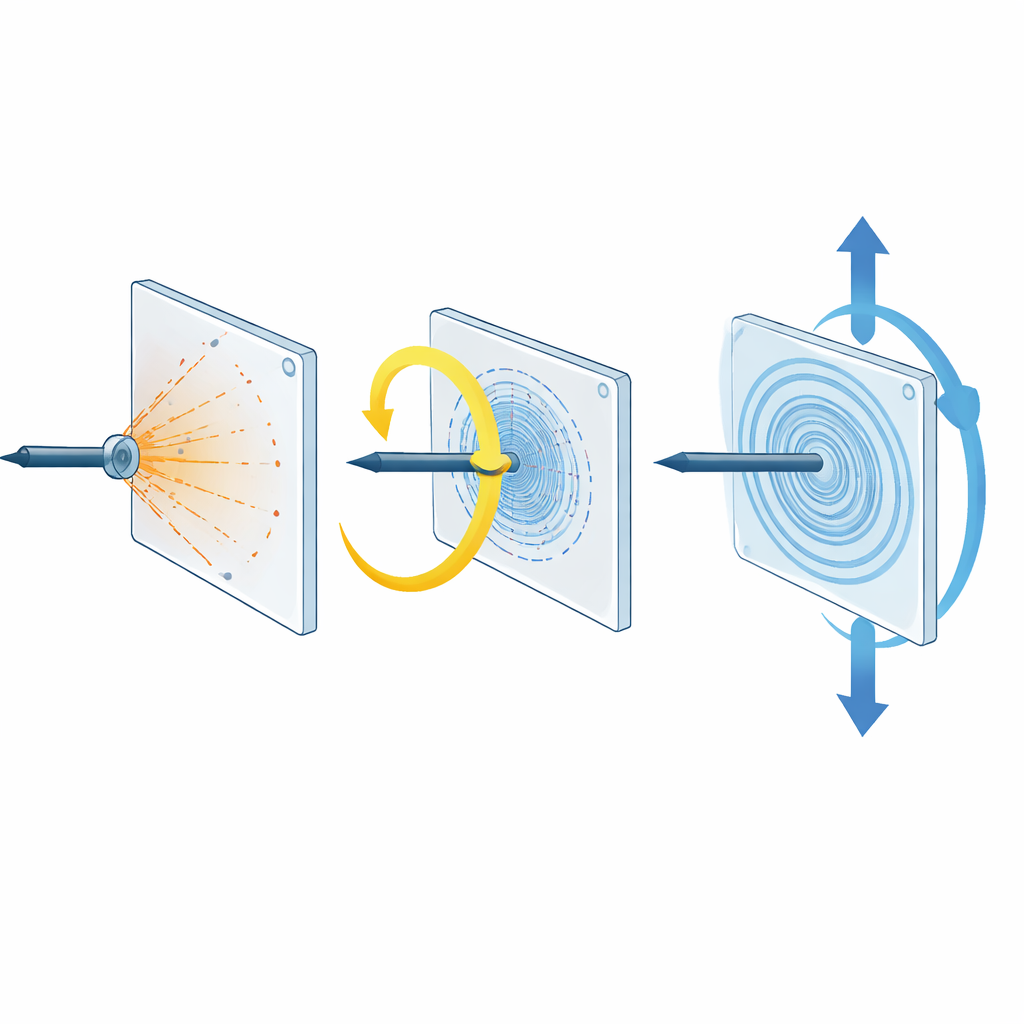

הצוות בחן את המערכת במספר תרחישים תובעניים. תחילה מדדו אבץ שהומס ואז התקשה בתוך קאפילרה מזכוכית, מקרה שבו נוצרים גבישים גדולים שבדרך כלל מקלקלים נתוני אבקה. ללא סיבוב, הגלאי הראה רק כמה נקודות חדות; עם סיבוב בציר יחיד, הדפוס השתפר אך נותר חלקי. סיבוב בשני צירים, לעומת זאת, הפיק טבעות חלקות וכמעט רציפות והסכמה משופרת למודלים מבניים, והוכיח כי סטטיסטיקת החלקיקים כעת מספקת. בהמשך בחנו את האבץ מעל נקודת ההתכה שלו וניתחו כיצד האטומים מסודרים בנוזל. בהטיית הקאפילרה הסובבת, המתכת המותכת נותרה ממוקמת באופן יציב למרות כוח הכבידה, מה שהניב דפוסים חלקים ועקביים ועקומות פונקציית הפיזור הזוגית שתואמות מחקרים קודמים באיכות גבוהה.

מעקב אחר חומרי סוללה ומינרלים זעירים

החוקרים אף עקבו אחר היווצרות חומר הקתודה LiCoO₂ בתוך תערובת מלח מותכת כאשר הטמפרטורה עלתה. מכיוון שהשלבים הנוזליים והמוצקים נשמרו יציבים בגיאומטריה המטויה, ניתן היה לעקוב באופן אמין אחר התפתחות שיאי הדיפרקציה כאשר שלבי תחילית של תחמוצת הקובלט נעלמו ו-LiCoO₂ הפך לשולט. לבסוף, בחנו גביש קטן של אוליבין מסוג סאן קרלוס, מינרל שמקורו במעטפת ונחקר נרחב. באמצעות סיבוב בשני צירים יחד עם גלאים מהירים ומרחק ארוך בין הדגימה לגלאי, אספו דפוסים ברזולוציה גבוהה בתוך כשתיים דקות. ניתוח פריים-אחרי-פריים איפשר להפריד שיאים חופפים ולזהות כמעט את כל ההשתקפויות הצפויות, מה שהביא לפרמטרי סריג מדויקים והדגים שגם גבישים זעירים או שקשה לטחון אותם ניתנים לאפיון ביעילות.

פתיחת הדלת למדידות ריאליסטיות יותר

בסך הכל, מתקן הסיבוב הדו-צירי החדש הופך מכשיר סינכרוטרון תובעני לכלי גמיש הרבה יותר. הוא מספק נתוני דיפרקציה מהירים ואיכותיים ומידע מבני מקומי מפורט מדגימות בעלות גרעין גס, מותכות, נדירות או רגישות לטחינה. משמעות הדבר היא שחוקרים יכולים לחקור חומרים הקרובים יותר למצב העבודה האמיתי שלהם—כמו אלקטרודות סוללה בזרם, מתכות החולפות שינויי פאזה או גרגירי חלל יקרים—מבלי לפגוע באיכות הנתונים. במונחים מעשיים, השיטה מבטיחה לזרז פיתוח חומרים ולהרחיב את מגוון המערכות שניתן לחקור באמצעות טכניקות קרני X מתקדמות.
