בקר מצבי החלקה בלוגיקה מטושטשת המבוסס על PV סולארי להזנת UPQC לשיפור הביצועים הדינמיים והעלאת איכות ההספק במערכת החלוקה

מדוע חשוב לשמור על חשמל נקי

מלפטופים ועד רובוטים במפעלים — כמעט כל מה שאנו משתמשים בו היום תלוי בחשמל יציב ונקי. עם זאת, המכשירים המודרניים עצמם לעתים מזהמים את הרשת ב"רעש" חשמלי, הגורם לאורות מהבהבים, להתחממות ציוד ואפילו לכיבוי במפעלים רגישים. מאמר זה חוקר גישה חכמה לשמירה על איכות החשמל ברמת ההפצה על ידי שילוב פאנלים סולאריים עם שומר אלקטרוני מתקדם הצופה בתדירות ומתקן את איכות האנרגיה המועברת לבתים ולעסקים.

בעיות חבויות בכוח היומיומי

למרות שמתחמי קיר נראים פשוטים, החשמל שמאחוריהם עלול להיות מפתיע מבולגן. נפילות מתח פתאומיות (sags), זינוקי מתח קצרים (swells) ועיוותי גלים מלאי הרמוניות כולם נופלים תחת הכותרת של איכות הספק לקויה. בעיות אלה נוצרות לעתים קרובות על ידי מעמיסים לא־ליניאריים כמו מחשבים, מדפסות ומנועים תעשייתיים שצורכים זרם בפולסים קצרים ולא אחידים. עם הזמן זה יכול להעמיס על שנאים, להפעיל הגנות ולצמצם את היעילות ותוחלת החיים של הציוד המחובר. פתרונות מסורתיים, כמו מסננים פסיביים או סכמות בקרה בסיסיות, אינם מסתגלים היטב כאשר הרשת או המעמיסים משתנים במהירות.

מגן אלקטרוני חכם לרשת

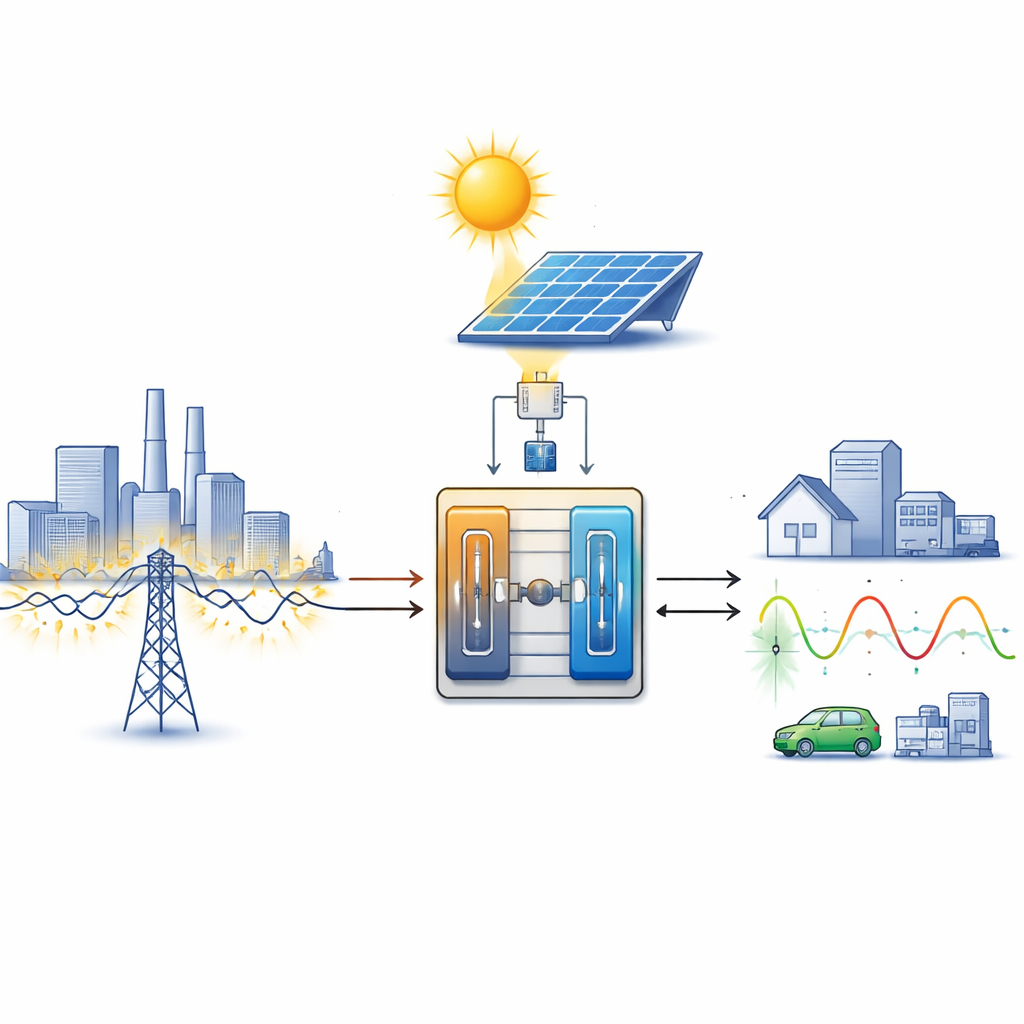

המחקר מתמקד במכשיר הנקרא Unified Power Quality Conditioner (UPQC), הפועל כמגן וכמפחית זעזועים למערכת ההפצה. UPQC בנוי משני ממירי הספק: אחד מחובר בטור עם הקו לתיקון בעיות המתח, ואחד מחובר במקביל (שנט) לתיקון בעיות הזרם. הפועלים יחד, הם יכולים להזריק או לספוג את כמות המתח והזרם הנכונה כך שהצד של הרשת יקבל גללים חלקים ודליי עיוות גם כאשר המעמיסים קשים או בלתי מאוזנים. בעבודה זו, ה‑UPQC מוזן מפאנלים פוטו־וולטאיים (PV) סולאריים דרך קישור DC, כך שהחומרה משמשת גם לניקוי האנרגיה וגם לניצול אנרגיה מתחדשת.

שילוב חשיבה מטושטשת עם פעולה מהירה

בלב המאמר עומדת שיטת בקרה חדשה הנקראת בקר מצבי החלקה בלוגיקה מטושטשת (FLSMC). בקרת מצבי החלקה ידועה ביכולתה להניע מערכת במהירות להתנהגות רצויה גם כאשר התנאים משתנים, אך היא עלולה לגרום להחלפות מהירות חוזרות ונשנות, התופעה המכונה chattering, שאינה רצויה באלקטרוניקת הספק. לוגיקה מטושטשת, לעומת זאת, מחקה קבלת החלטות אנושית באמצעות כלליים כמו "אם השגיאה קטנה, פעל בעדינות; אם היא גדולה, פעל בחוזקה." המחברים משלבים את הרעיונות כך שכללי המטושש מכוונים ברצף את חוק מצב ההחלקה הקפדני. המוח ההיברידי הזה מייצר אותות החלפה יציבים לשני הממירים — הטורי והשטני — מדכא את ה‑chattering תוך שמירה על תגובה מהירה ועמידה בתנאים משתנים.

איך הבקר החדש מנקה את הגלים

באמצעות סימולציות מפורטות ב‑MATLAB/Simulink, החוקרים נחשפים את ה‑UPQC המוזן בסולארי למגוון הפרעות ריאליסטיות: נפילות וזינוקים של מתח בזמנים מוגדרים, זרמי הרמוניקה חמורים ומעמיסים בלתי מאוזנים. הם משווים חמש אסטרטגיות בקרה שונות: בקרה פרופורציונלית–אינטגרלית קונבנציונלית, בקר מטושטש בסיסי, מערכת אדפטיבית נוירו‑מטושטשת, בקר מטושטש מסדר שברירי, וה‑FLSMC המוצע. המדד המרכזי הוא עיוות הרמוניות הכולל (THD), המצביע עד כמה המתח או הזרם סוטים מגל סינוסי מושלם. עם FLSMC, ה‑THD של מתח המקור יורד לכ־0.38% ושל זרם המקור לכ־2.01%, תוצאה טובה משמעותית בהשוואה לשיטות האחרות. הבקר גם מווסת את מתח קישור ה‑DC מהר יותר, עם פחות חריגה, מה שאומר שהוא יכול לעבור נפילות וזינוקים תוך כדי שמירה על יציבות המערכת.

מה משמעות הדבר לרשתות החשמל העתידיות

התוצאות מראות ששילוב אנרגיה סולארית עם UPQC מבוקר ב‑FLSMC יכול לשפר במידה רבה את הביצועים הדינמיים וניקיון החשמל ברשתות הפצה, גם תחת עומסים משתנים מאוד ולא ליניאריים. בפשטות, המכשיר מתפקד כמסנן חכם בסיוע סולארי המעצב מיידית גלים פגומים לחשמל נקי ומאוזן עם עיוות נמוך מאוד. ככל שיותר מקורות מתחדשים ואלקטרוניקת הספק יתמכו ברשת, סוג זה של כיוונון אינטליגנטי יכול לסייע לחברות תשתית וצרכנים גדולים לשמור על אמינות ולהגן על ציוד מבלי להסתמך על חומרה מנותבת יתר או כיוונון ידני מתמיד.

ציטוט: Sravanthi, G., Rosalina, K.M. & Reddy, T.R.S. Fuzzy logic sliding mode controller based solar PV fed UPQC for improvement of dynamic performance and power quality enhancement in distribution power system. Sci Rep 16, 13319 (2026). https://doi.org/10.1038/s41598-026-43465-0

מילות מפתח: איכות הספק, PV סולארי, בקר מטושטש, רשת הפצה, הפחתת הרמוניות
