ניתוח ופיתוח נומוגרמה לצינור דולף בנפח זרימה פלגי על בסיס מודלים נומריים ואימות ניסויי

· חזרה לאינדקס

מדוע צינורות תת-מימיים דולפים חשובים

משדות נפט וגז סמוכי חוף ועד פרויקטים עתידיים של לכידה ופיקוח על פחמן, רבים מהנוזלים החשובים בעולם נשאבים בצינורות ארוכים המונחים מתחת למים. אם קווים אלה מפתחים דליפות, הגז הנוצא עלול לסכן בטיחות, להזיק לסביבה ולהפריע לאספקת אנרגיה. גילוי דליפות כזה מפתיע עד כמה קשה כאשר גז ונוזל זורמים יחד בתבנית לא יציבה וסוערת הקרויה זרימת פלגים. מחקר זה משלב סימולציות מחשב מתקדמות עם ניסויים מעבדתיים מבוקרים בקפידה כדי להבין כיצד דליפות מתנהגות בתנאים אלה ולספק למהנדסים כלי מעשי להערכת קצב הבריחה של הגז מתחת למים.

צופה בתנועת פלגים של גז ונוזל

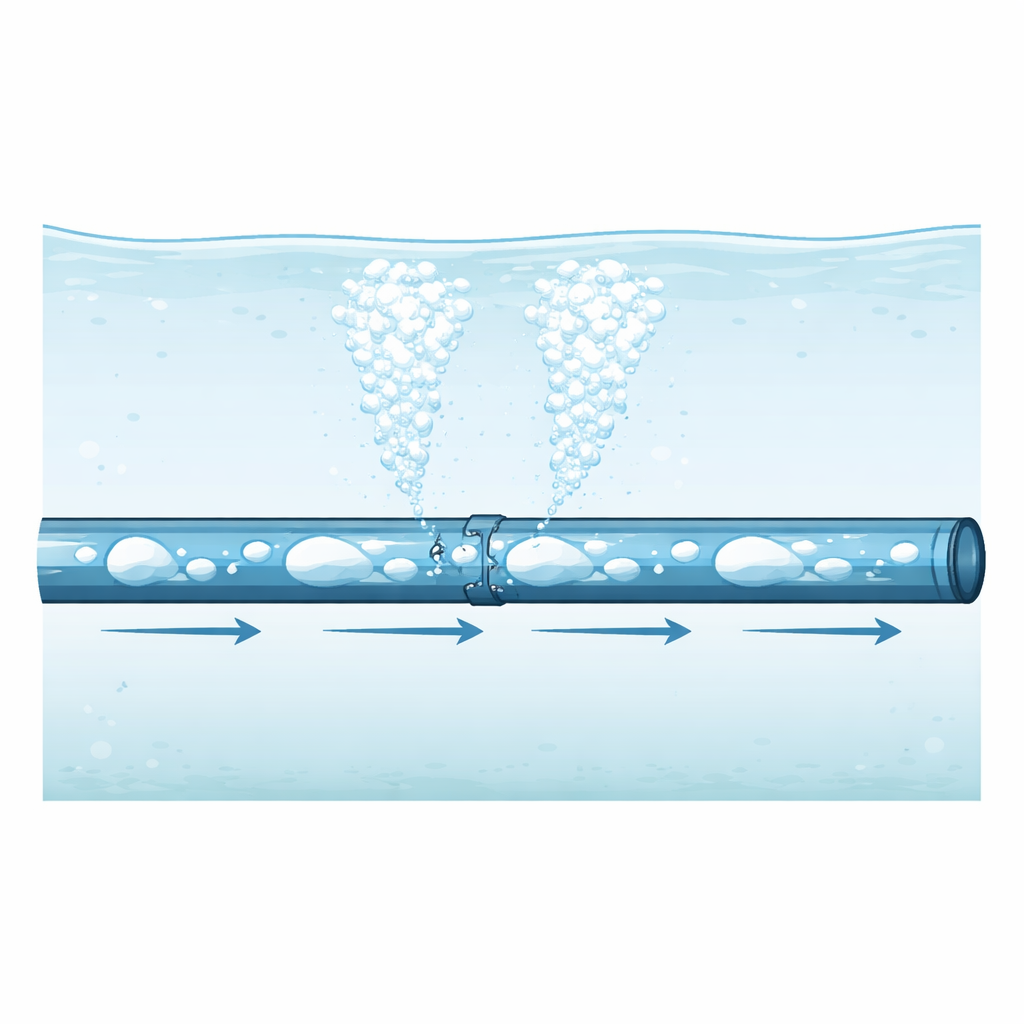

בזרימת פלגים, כיסי גז מוארכים נעים כמו רכבות בתוך צינור המלא בעיקר בנוזל. התבנית הזו נפוצה בקווי ייצור נפט וגז והיא רבה יותר כאוסית מאשר זרימה פאזית יחידה יציבה. החוקרים בנו מודל מחשב תלת־ממדי של צינור אופקי שנשא אוויר ומים בזרימת פלגים בזמן שנשקף בתוך מיכל מים חיצוני, חיקוי של צינור תת־מימי. הם ייצגו את הממשק הנע בין גז לנוזל באמצעות שיטה הידועה כ-Volume of Fluid ובחרו תנאי פעולה התואמים טווחים תעשייתיים אמיתיים. נבדקו תצורות דליפה שונות, מפתח קטן יחיד ועד חורים גדולים ומרובים, וכן מהירויות שונות של גז ונוזל.

Figure 1
Figure 1.

בדיקת המודל במעבדה

כדי להבטיח שהצנרת הווירטואלית משקפת מציאות, הצוות השווה את הסימולציות לניסויים שבוצעו על לולאת זרימה מולטיפאזית בקנה מידה מלא. צינור באורך שישה מטרים עם דליפות מלאכותיות מבוקרות הותאם למיכל מים שקוף כך שהגז הנוצא ניתן לצפייה כשהוא עולה. חיישני לחץ רגישים הותקנו מעלה ומטה לזרם ביחסי מיקומי הדליפה, ומצלמות הקליטו את תנועת הבועות המוארכות. ההסכמה בין ירידות הלחץ המוקלטות והסימולטיביות, אחוזי נפח הגז וצורת הבועות הייתה באופן כללי טובה, עם סטיות ממוצעות בסביבות עשרה אחוזים. זה העניק ביטחון שהמודל יכול לשמש לחקירת תרחישי דליפה רבים שיהיו יקרים או בלתי מעשיים לשחזור ניסויית.

כיצד דליפות משנות לחץ ותכולת גז

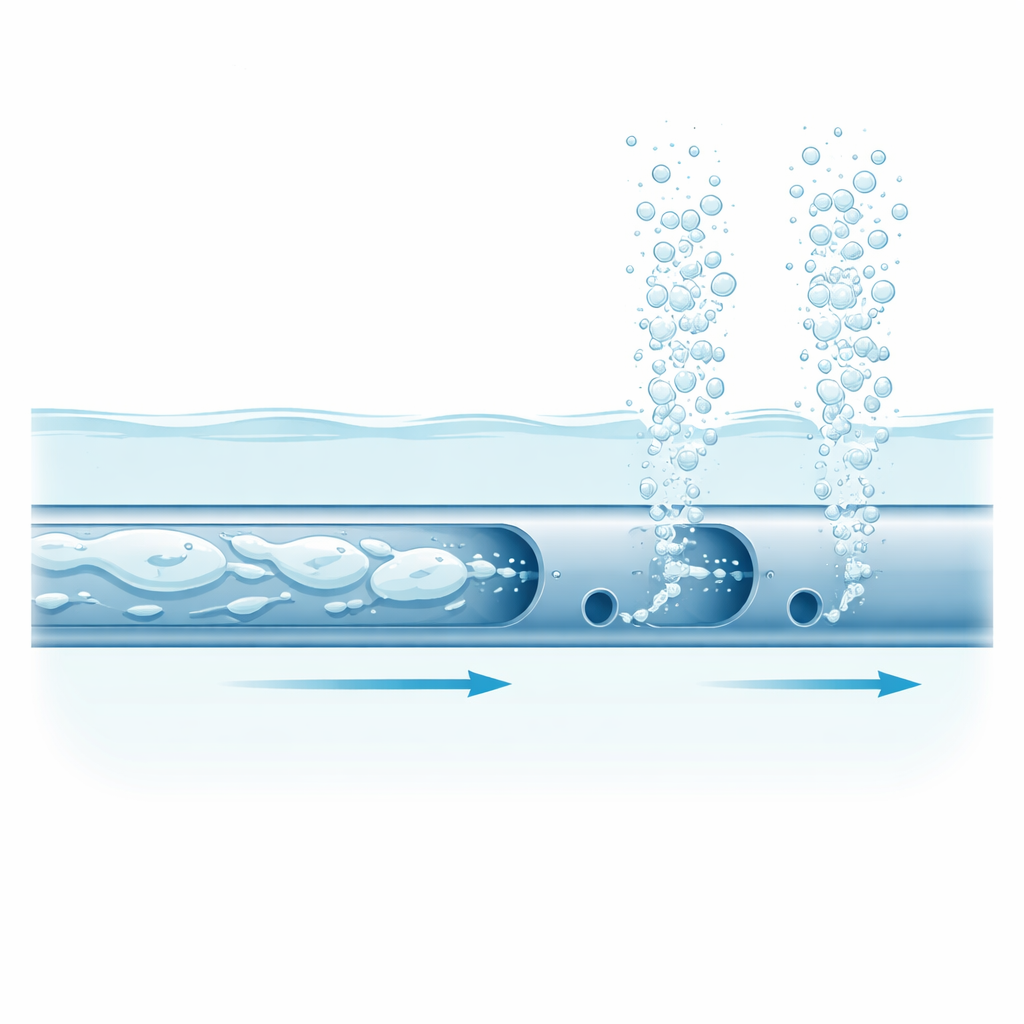

הממצאים מגלים שדליפות משנות בעדינות אך באופן שיטתי את אותות הלחץ בתוך הצינור ואת התפלגות הגז לאורך הצינור. במהירויות גז נמוכות, רוב הגז יוצא דרך הדליפה והשכבה המורדת של הצינור מלאה בעיקר בנוזל. ככל שמהירות הגז עולה, יותר גז נישא מעבר לדליפה כך שאחוז קטן יותר אובד. דליפות מרובות קטנות יכולות למעשה לשחרר יותר גז מאשר דליפה גדולה אחת בעלת אותה שטח כולל. בדיקה פשוטה של עקבות הלחץ אינה מספיקה כדי לזהות דליפות, מפני שהתנודות הטבעיות הנוצרות על ידי זרימת הפלגים עלולות להסתיר את השפעות הדליפה. כדי להתמודד עם זאת ניתחו החוקרים את האותות סטטיסטית, בחנו מדדים כגון שונות ותבנית כללית של ערכי הלחץ, ובנוסף בדקו כיצד האנרגיה של התנודות מחולקת בתדרים שונים באמצעות טרנספורמציות וילט. שיטות אלה הראו שדליפות נוטות לדכא תנודות מסוימות ולעצב מחדש את התפלגות ההסתברות של הלחצים, במיוחד כאשר מהירות הגז נמוכה.

Figure 2
Figure 2.

תרשים מעשי להערכת גז יוצא

מעבר להבנת הפיזיקה, המחברים רצו דרך פשוטה למהנדסים להעריך כמה מהר גז יעלה מתוך דליפה בצינור תת־מימי בזרימת פלגים. הם השתמשו בניתוח קלאסי לא-ממדי, שמאגד כמויות פיזיקליות לשילובים חסרי-מימד, כדי לקשר את עומק הדליפה, גודל הפתח, קוטר הצינור וקצבי הזרימה לשתי תוצאות מרכזיות: כמה גז קיים בצינור ומהירות עליית העמודה הגזית במים הסובבים. מתוך מאות תוצאות סימולציה בנו נומוגרמה — מחשבון גרפי — המאפשר למשתמש לקרוא את מהירות פליטת הגז הצפויה ברגע שמספר פרמטרים בסיסיים ידועים. כאשר נבדקה מול מדידות מעבדה, התרשים חזה את תכולת הגז בצינור ואת מהירות עליית הגז בדיוק סביר.

מה משמעות הדבר לצינורות אמיתיים

עבור קהל שאינו מומחה, המסר המרכזי של עבודה זו הוא שצינורות מולטיפאזיים דולפים אכן משאירים טביעות אצבע בולטות באותות הלחץ שלהם, אך טביעות אלה מתגלות רק לאחר ניתוח קפדני של סדרות זמן. המחקר מראה שזרימת הפלגים, שְּנחשבה בעבר כאנרכית מדי לגילוי אמין של דליפות, ניתנת למעשה לאפיון ושימושה להעריך כמה גז בורח למים הסובבים. הנומוגרמה החדשה מספקת גשר מעשי בין סימולציות מתוחכמות למהנדסה יומיומית, ועוזרת למפעילים להעריך את חומרת הדליפה ולשפר הערכות בטיחות לצינורות תת-מימיים שמובילים תערובות של גז ונוזל.

ציטוט: Ferroudji, H., Barooah, A., Hassan, I. et al. Analysis and nomograph development for a leaky pipeline carrying plug flow based on numerical modeling and experimental validation. Sci Rep 16, 12128 (2026). https://doi.org/10.1038/s41598-026-36759-w

מילות מפתח: זיהוי דליפות בצינורות, זרימת פלגים רב-שלבית, צינורות תת-מימיים, מודליזציה של פליטת גז, ניתוח סדרות זמן של לחץ
