סדר הנגרם על ידי דיסלוקציות כמקור להגברת החוזק בסגסוגות רב-יסודיות חסינות חום

מדוע סגסוגות קשות אלה חשובות

מנועים, טילים ומתקני כימיה זקוקים למתכות שנשארות חזקות גם בטמפרטורות גבוהות מאוד. קבוצה חדשה של מתכות, הנקראת סגסוגות רב-יסודיות חסינות חום (RMPEAs), מציגה חוזק מרשים בטמפרטורות קיצוניות, אך הסיבות לעמידות זו נותרו מעורפלות. המאמר הזה משתמש בסימולציות מחשב מתקדמות כדי להציץ בתוך סגסוגות מורכבות אלה, ומראה כיצד פגמים זעירים במבנה הגבישי — דיסלוקציות — יכולים לארגן בפועל את האטומים בסביבתם לדפוסים מיוחדים שמנעולים את הפגמים במקום ומגבירים את החוזק של החומר.

מתכות המורכבות ממספר שותפים שווים

סגסוגות מסורתיות נסמכות על יסוד מרכזי אחד, כמו ברזל בברזל-פחם, עם תוספות קטנות של יסודות אחרים. RMPEAs שוברות כלל זה: הן מערבבות כמה מתכות כבדות ועמידות לחום כגון כרום, מוליבדן, ניוביום, טנטלום, ואנדיום וטונגסטן בכמויות כמעט שוות. בטמפרטורות גבוהות רבות מהסגסוגות האלה שומרות על חוזקן הרבה יותר טוב ממתכות קונבנציונליות, מה שהופך אותן לאטרקטיביות לשימושים תובעניים. ועדיין, אף אחרי שנות מחקר רבות, המדענים עדיין לא מבינים במלואן מדוע התערובות הללו, המבוססות על סריג גוף-מרוכז פשוט, מתנגדות לריכוך כל כך טוב כשהן חמות.

דפוסים נסתרים סביב פגמי גביש

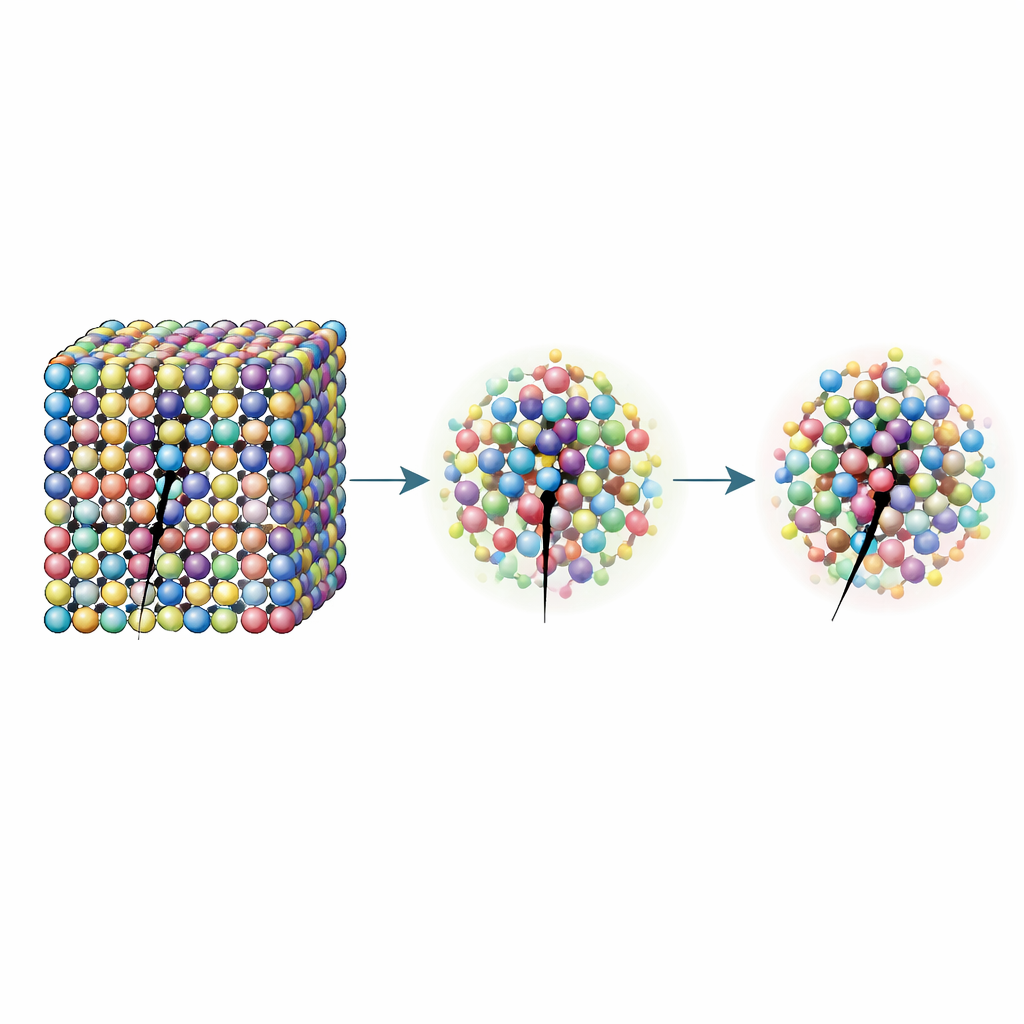

בגביש מושלם, האטומים מסודרים ברשת תלת־ממדית מסודרת. מתכות אמיתיות, לעומת זאת, מלאות בפגמים, ופגמי קו הקרויים דיסלוקציות הם הנושאים העיקריים של עיוות פלסטי. כאשר דיסלוקציה גולשת דרך הגביש, המתכת מתעקלת או נמתחת. המחקר מתמקד בכך שהבלגן של האטומים השונים ב-RMPEAs מתארגן מחדש סביב דיסלוקציות במהלך טיפול חום. בסמוך לדיסלוקציה, האטומים יכולים לנוע מהר יותר ולהתיישב בשכונות מקומיות מועדפות, וליצור סדר בטווח קצר — דפוסים עדינים שבהם זוגות מסוימים של אטומים נוטים יותר או פחות לשבת זה לצד זה. המחברים מראים שכאשר דיסלוקציות קיימות במהלך אנהלינג, הן לא רק נעות בתוך דפוסים קיימים; הן יוצרות באופן פעיל סביבות אטומיות מובחנות שמשאירות אותן תקועות.

ללמד מחשב להרגיש כוחות אטומיים

מאחר שסגסוגות אלה מכילות שישה יסודות שונים ומבני דיסלוקציה מורכבים, חישובים קוונטיים־מכאניים מלאים יהיו איטיים מדי כדי לעקוב אחרי התנהגותם על מרחקים ריאליסטיים. החוקרים בנו במקום זאת פוטנציאל בין־אטומי מבוסס למידת מכונה — מודל מתמטי המדמה דיוק קוונטי תוך שהוא מהיר דיו לסימולציות בקנה מידה גדול. האימון נעשה על אלפי חישובים ייחוס, והפוטנציאל מסוגל לחזות אנרגיות וכוחות לכל סידור של אטומי כרום, מוליבדן, ניוביום, טנטלום, ואנדיום וטונגסטן בסריג גוף־מרוכז. באמצעות שיטה היברידית המשלבת מונטה קרלו ודינמיקה מולקולרית סימלו החוקרים אנהלינג של גבישים שכבר הכילו דיסלוקציות מסוג קצה או בורגי, ואז חקרו כיצד האטומים מסיגים ומתארגנים סביב פגמים אלה.

כיצד דיסלוקציות נלכדות

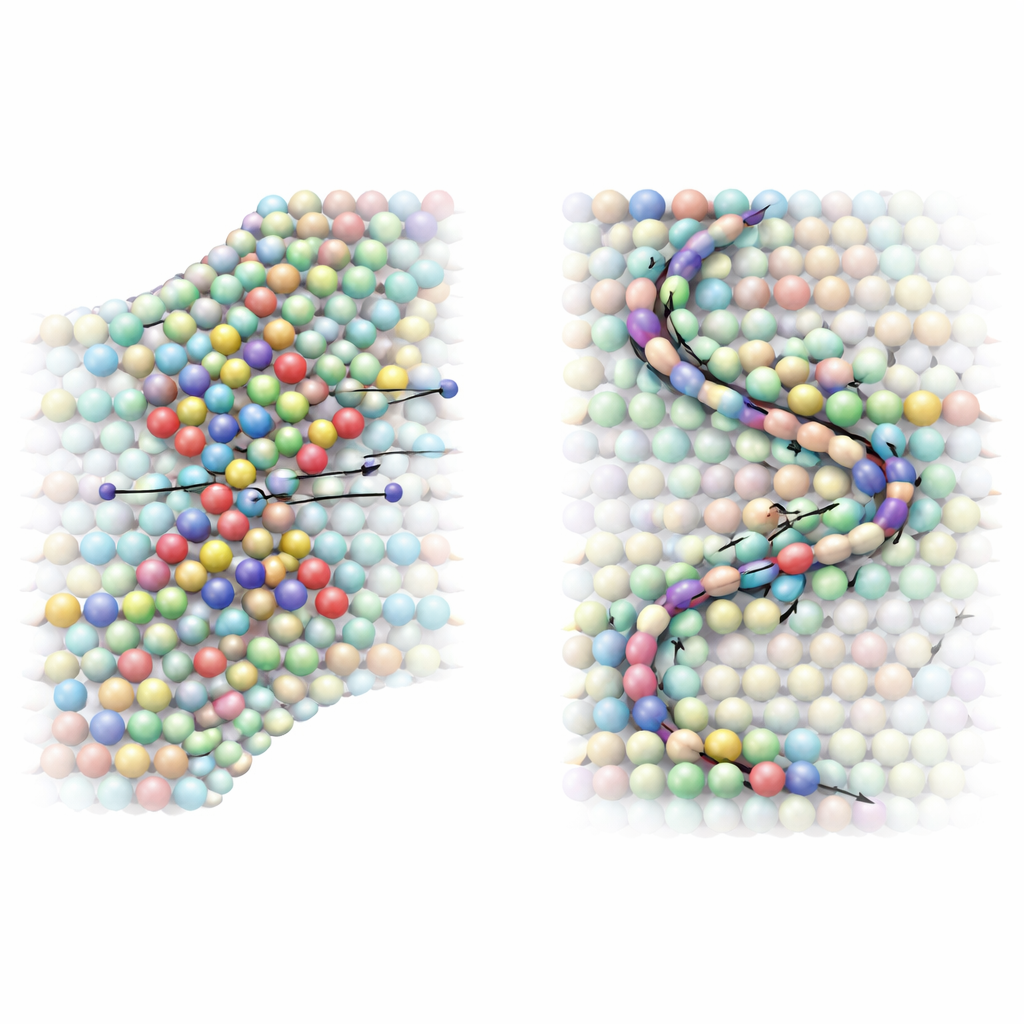

הסימולציות חושפות כי שלושה מרכיבים מעצבים את הסביבות המיוחדות סביב דיסלוקציות: העלות האנרגטית של הכנסת כל יסוד לגרעין הדיסלוקציה, עד כמה יסודות שונים אוהבים או שונאים זה את זה, ושדה המתח שנוצר על ידי הדיסלוקציה עצמה. ביחד, גורמים אלה דוחפים חלק מהאטומים כלפי הגרעין ואחרים לדחוק אותם החוצה, ובונים דפוסים מקומיים מובחנים. עבור דיסלוקציות קצה, ארגון זה מצמצם את גרעין הדיסלוקציה, מה שמעלה במידה חדה את המתח הנדרש להזיז אותה. עבור דיסלוקציות בורגיות, הנוף האטומי המקיף מעודד את הקו להתעקם ולהתקמט; ככל שהוא נעשה גלִי יותר, כך הוא נלכד יותר בנתיבי אנרגיה נמוכה וקשה יותר לדחוף אותו קדימה. בשני המקרים, ההתחזקות הכוללת נשלטת על ידי רק כמה עשרות אטומים באזור הגרעין הקרוב.

מדוע פגמי קצה חשובים יותר ממה שציפו

השקפה ארוכת־שנים בסגסוגות גוף־מרוכזות היא כי דיסלוקציות בורגיות שולטות בחוזק, במיוחד בטמפרטורות גבוהות. ניסויים על RMPEAs, עם זאת, רמזו כי דיסלוקציות קצה עשויות למלא תפקיד אף גדול יותר. הסימולציות החדשות מספקות הסבר: כשהדיסלוקציות קיימות במהלך אנהלינג, דיסלוקציות קצה מייצרות סדר ועיוות רשת חזקים הרבה יותר סביב גרעיניהן מאשר דיסלוקציות בורגיות. זה מעלה את המתח החתוכי המחלץ הקריטי לתנועת קצה לרמות העולות אף על פני אלו של בורגיות. העבודה מראה גם שאפקטים אלה מופיעים במהירות במהלך אנהלינג מדומה ואז רוויים, בהתאמה לרעיונות כי ארגונים אטומיים מהירים סמוך לדיסלוקציות מהווים את הבסיס לתופעות מבלבלות כמו הזדקנות מתיחה דינמית וזרימה קפיצית.

מה משמעות הדבר עבור על־סגסוגות עתידיות

בהגדרה פשוטה, המחקר מראה שבתוך סגסוגות חום־גבוה מורכבות אלה, דיסלוקציות חופרות את המלכודות שלהן בעצמן: כאשר האטומים מתנועעים ומתמייניים סביב פגם במהלך טיפול חום, הם בונים כלובים ממוּזָרִים ומסודרים שמחזיקים את הפגם במקומו. נעילת־עצמית זו מגדילה באופן דרמטי את הכוח הנדרש להזיז דיסלוקציות וכך מעלה את חוזק החומר. בקישור דפוסים אלה ברמת האטום לחוזק הניתן למדידה, העבודה מציעה מפת דרכים לעיצוב הדור הבא של RMPEAs: לבחור צירופי יסודות וטיפולי חום המעודדים סדר חזק והצרה של הגרעין סביב דיסלוקציות קצה, תוך בקרה על האופן שבו דיסלוקציות בורגיות מתקמטות, כדי למהנדס מתכות שנשארות קשות וחזקות בתנאים קיצוניים.

ציטוט: Luo, Y., Wang, T., Huang, Z. et al. Dislocation-induced ordering as a source of strengthening in refractory multi-principal element alloys. npj Comput Mater 12, 134 (2026). https://doi.org/10.1038/s41524-026-02008-x

מילות מפתח: סגסוגות איטיות-רב-אנטרופיה חסינות חום, דיסלוקציות, סדר בטווח קצר, התגבשות מחוזק ברמת האטום, פוטנציאלים בין-אטומיים מבוססי למידת מכונה
