עיצוב תא תרמו-חשמלי יוני על-דק המנצל חום גוף לשם אלקטרוניקה לבישה המופעלת בעצמה

הנעת גאדג'טים מחום עדין

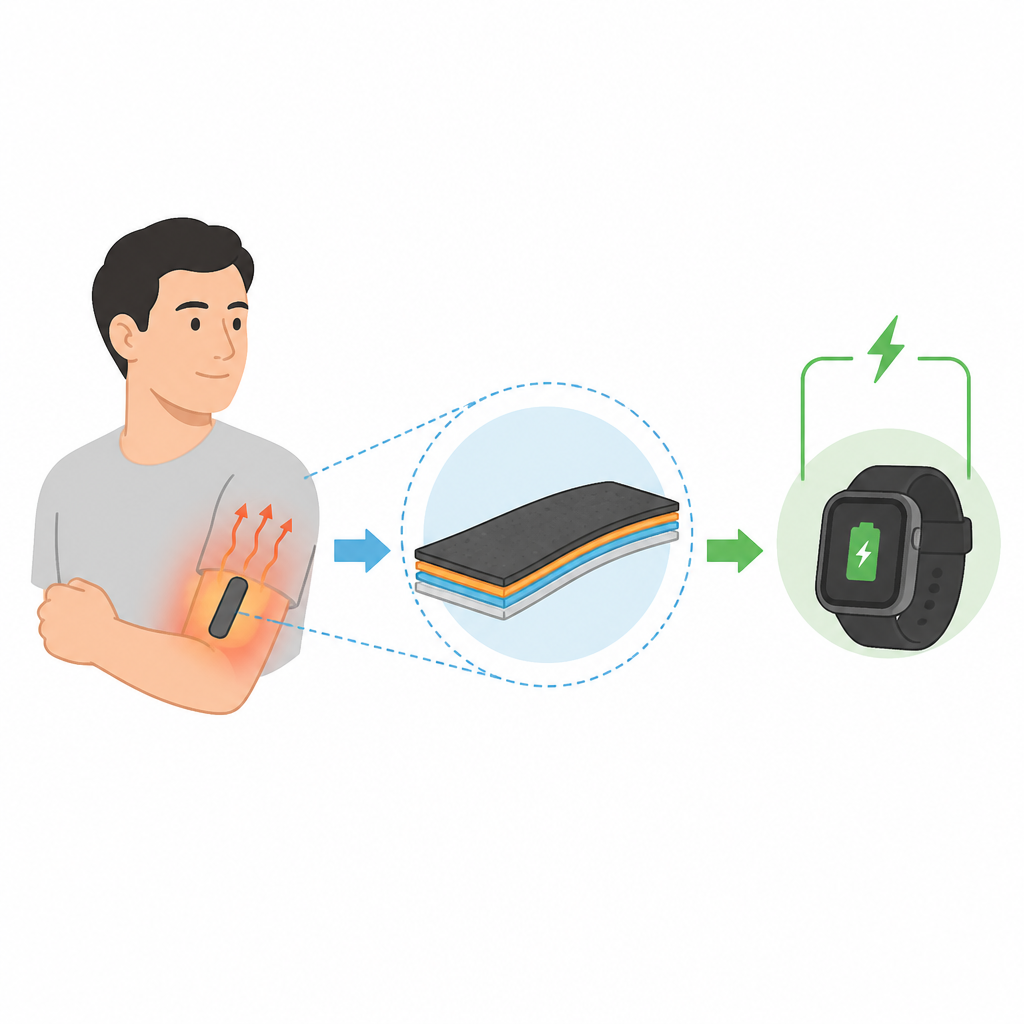

רוב החום שגופינו וסביבתנו מפזרים מבוזבז, אף כי הוא מהווה מקור אנרגיה עצום ותמידי. עבודה זו מראה כיצד פס דק וגמיש המונח על העור יכול בשקט להמיר מספר מעלות של חום גוף לחשמל, מספיק להפעלת מכשירים כמו שעונים חכמים ללא חיבור למטען.

מדוע חום בטמפרטורות נמוכות חשוב

חום בטמפרטורות מתחת לנקודת הרתיחה של המים מהווה יותר ממחצית האנרגיה האבודה בעולם, מתאי פליטה במפעלים ועד לעור חמים. הפיכת החום העדין הזה להספק שימושי מושכת במיוחד עבור אלקטרוניקה לבישה, שדורשת מקורות הספק קלים, רכים ובטוחים. חומרים תרמו-חשמליים מסורתיים הם קשים, יקרים ופועלים באופן גרוע בסביבת טמפרטורת הגוף. מכשירים יוניים חדשים המבוססים על ג'לים נראו מבטיחים משום שהם יכולים לייצר מתחים גבוהים בהרבה בטמפרטורת החדר ומרגישים יותר כמו פלסטיק רך מאשר קרמיקה קשה.

הבעיה של עיבוד המכשירים לדקים

עד כה, קוטשי חום מבוססי ג'לים התמודדו עם דילמה עיקשת. כדי לפעול היטב הם בדרך כלל מסתמכים על הפרש טמפרטורות לאורך העובי שלהם, כאשר פן אחד חם מהאחר. כאשר מהנדסים מנסים לדקם אותם כדי שישבו בנוחות על העור, הפרש הטמפרטורות כמעט ונעלם. המתח יורד וההספק הופך לקטן מדי כדי להיות מועיל, במיוחד כאשר מקור החום רק מעט חם יותר מהאוויר. במקביל, העבה שלהם כדי לשחזר ביצועים הופך אותם למגושמים ופחות לבישים.

דרך חדשה לניצול חום בפס דק

בעבודה זו מעצבי המערכת בונים תא ג'ל בעובי של כמלימטר המתעלם מהפשרה הזו. במקום להישען על הפרש טמפרטורה גדול דרך החומר, המכשיר משתמש בזוג אלקטרודות שונות שממוקמות זו לצד זו על פני שטח אחד של הג'ל. אחת מהן היא בד פחמן נקבובי המתנהג כמו קבל מהיר והפיך כשהוא מתחמם. האחרת מצופה בפולימר שמתנהג יותר כמו סוללה, מאחסן מטען באמצעות שינויים כימיים איטיים יותר. כאשר כל פס החימום מחומם בעדינות, היונים בג'ל מגיבים באופן שונה בכל אלקטרודה. התגובות המתואמות האלה משנות את הפוטנציאלים החשמליים ויוצרות מתח שימושי, אף על פי שהטמפרטורה בתוך הג'ל כמעט אחידה.

כיצד הריקוד המיקרוסקופי של היונים מאחסן אנרגיה

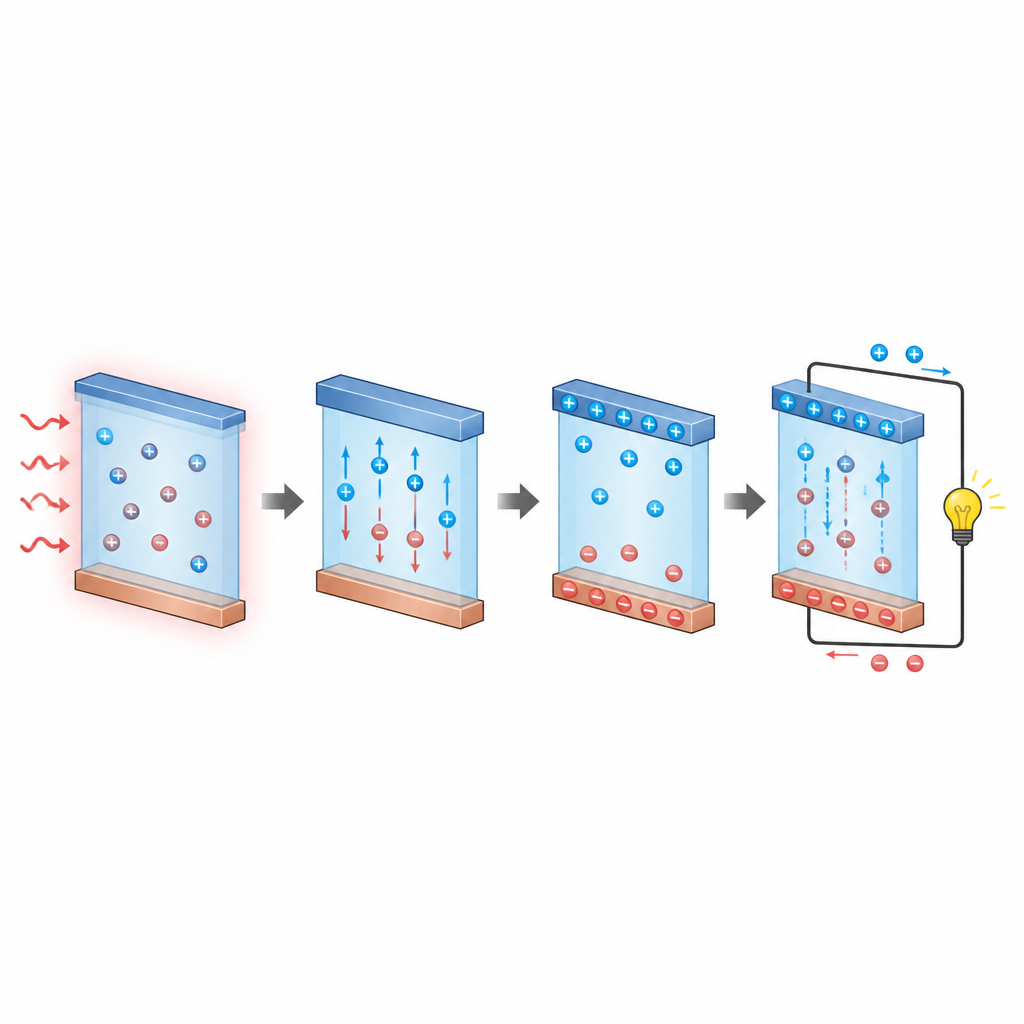

הג'ל מכיל יוני ברזל מומסים שיכולים להחליף בין שתי מצבי מטען. כאשר המכשיר מתחמם, חלק מהיונים האלה משנים מצב באלקטרודה הדמוית-סוללה, בעוד אחרים מתקשרים עם קבוצות שמכילות חמצן על בד הפחמן. תנועה ושינוי זה של היונים בונה חוסר איזון מטענים בין שני הצדדים, בדומה לטעינת סוללה פנימית זעירה. כשהמכשיר מחובר למעגל חיצוני, אלקטרונים זורמים מאלקטרודה אחת לשנייה ומספקים זרם למה שמחובר. כשהמכשיר מתקרר לאחר מכן, יוני הברזל והפולימר חוזרים בהדרגה למצבים המקוריים, מוכנים למחזור חימום נוסף מבלי הצורך בהטענה חיצונית.

ביצועים בתנאי אמת

למרות היותו על-דק, תא בודד יכול לייצר בערך עשירית וולט ולהעביר צפיפות הספק עד 1.6 וואט למטר מרובע כאשר מתחמם בהפרש טמפרטורות של כמה מעלות בלבד, בדומה לעור בסביבת חדר. במשך שעתיים של פעילות הוא מאחסן כ-1500 ג'ול למטר مربع, הרבה יותר גבוה מעיצובים ג'ליים קודמים בטמפרטורות דומות. על ידי חיבור 20 תאים כאלה בטור לפס רך וגמיש, החוקרים השיגו קרוב לשני וולטים וצפיפות הספק של 23 וואט למטר מרובע. הפס הזה יכול להקיף זרוע ולהפעיל ברציפות שעון חכם מסחרי או אפילו מד דיגיטלי קטן באמצעות חום גוף בלבד.

מה המשמעות לזה עבור העתיד של לבישים

ללא צורך במומחיות, המסר המרכזי הוא שעכשיו אפשר לבנות מקורות הספק דקים ורכים שיושבים על העור ומטעינים את עצמם באופן שקט מחום גוף שגרתי. על ידי חשיבה מחדש על המרת חום לחשמל, ומתן תפקיד מרכזי ליונים ולכימיה של האלקטרודות, המחברים מראים דרך לעבר שעונים, חיישנים ומכשירים לבישים אחרים המופעלים בעצמם, ללא סוללות או מטענים, תוך שמירה על נוחות ובטיחות לשימוש ממושך.

ציטוט: Meng, H., Gao, W. & Chen, Y. An ultrathin ionic thermoelectric cell design utilizing near body heat for self-powered wearable electronics. Nat Commun 17, 4684 (2026). https://doi.org/10.1038/s41467-026-71286-2

מילות מפתח: ייצור אנרגיה למוצרי לבישה, הספק מחום גוף, תא תרמו-חשמלי יוני, אלקטרוניקה גמישה, אלקטרוליט ג'לי
