בלוק לוגיקה כללי המבוסס על טרנזיסטורים דו‑ממדיים של MoS2 עם שער מוהם

מוחות מחשב קטנים וחכמים יותר

השבבים המודרניים אורזים מיליארדי מתגים זעירים הנקראים טרנזיסטורים, אך הקטנתם עוד יותר נעשית קשה ויקרה. המחקר הזה מציג דרך חדשה לבניית מעגלי לוגיקה באמצעות חומר עבה רק מולקולה אחת. בעזרת עיצוב טרנזיסטור מוצלח, החוקרים דוחסים מגוון פעולות דיגיטליות — כמו חיבור מספרים ואחסון סיביות — אל תוך בלוק בנייה יחיד שניתן להשתמש בו מחדש. הדבר עשוי לסייע לאלקטרוניקה עתידית להיות עוצמתית יותר, קומפקטית יותר ויעילה יותר באנרגיה.

סוג חדש של מתג

העבודה מתמקדת בחומר הנקרא דיסולפיד המוליבדן, או MoS2, היוצר שכבות יציבות בעובי אטום אחד בלבד. שכבות דו‑ממדיות כאלה שומרות על ביצועים אלקטרוניים מצוינים גם כאשר המכשירים מצומצמים לסקלות קיצוניות, מה שהופך אותן למועמדות אטרקטיביות לשבבים עתידיים. האתגר הוא שטכנולוגיית הסיליקון הסטנדרטית מסתמכת על תיעוש כימי כבד ליצירת התנהגויות משלימות של “דלוק” ו׳כבוי׳, אך כמעט ואין מקום להכניס אטומי דופנט לתוך גביש בעובי אטום. כתוצאה מכך, רוב המעגלים שנבנו עד כה מחומרים דו‑ממדיים היו פשוטים יותר, פחות יעילים, צורכים יותר אנרגיה ומשתמשים בהרבה טרנזיסטורים כדי להשיג פונקציות לוגיות בסיסיות.

שליטה בהתנהגות בעזרת דחיפה עדינה

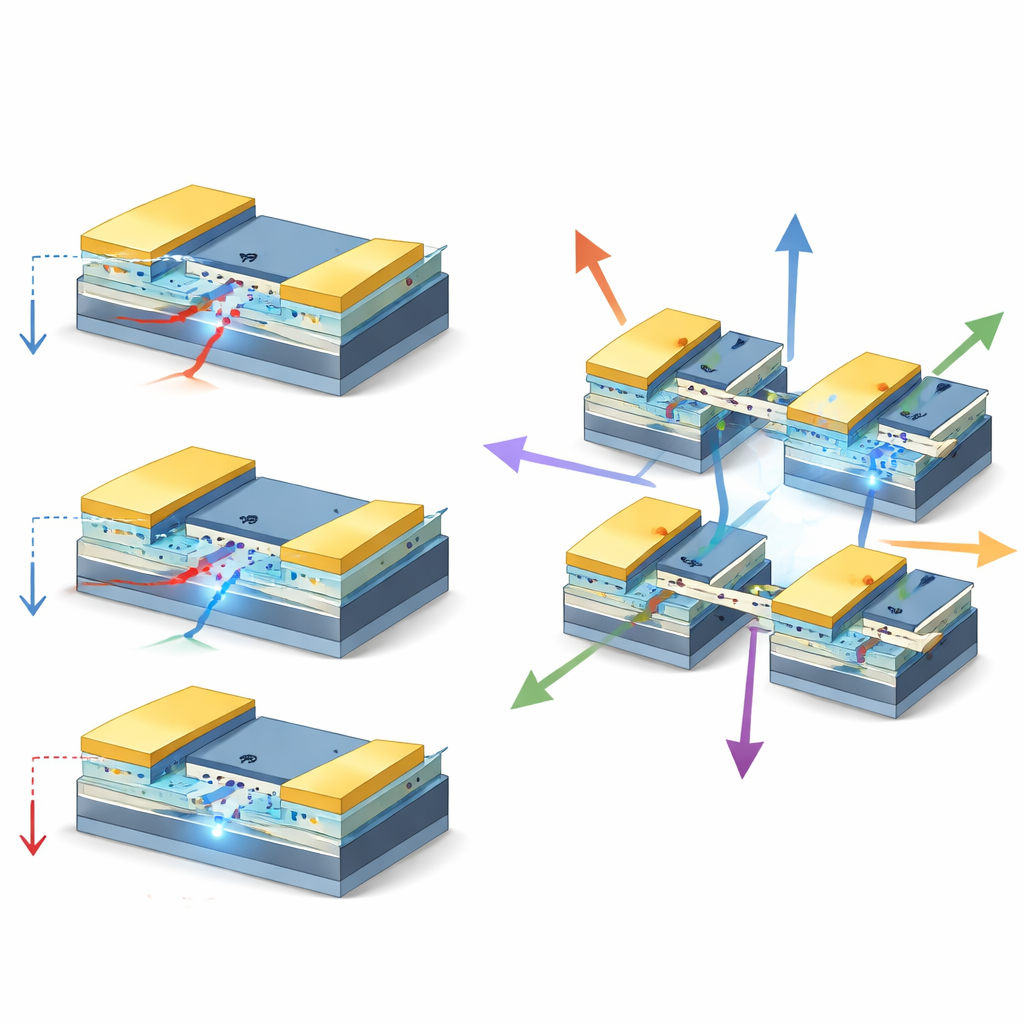

במקום לשנות את כימיית החומר, הצוות משנה את הדרך שבה שדות חשמליים פועלים בתוך כל טרנזיסטור. המכשיר שלהם, הנקרא טרנזיסטור שדה עם שער מוער (BG‑FET), מקפיא שכבת MoS2 חד‑שכבתית בין שכבות מבודדות שנבחרו בקפידה ומוסיף אלקטרודה מתכתית נוספת המשתרעת באופן אסימטרי על צד אחד של התעלה. על‑ידי בחירה האם אלקטרודה מיוחדת זו נמצאת בקוטב המקור (source) או בקוטב הניקוז (drain) ובהתאמת המתח שלה, החוקרים יכולים להזיז עד כמה אלקטרונים נכנסים או יוצאים מהתעלה. זה משנה למעשה את סף המתג של הטרנזיסטור לפי דרישה, בלי לשנות את החומר עצמו. מדידות על מערכים גדולים של מכשירים מראות שהתנהגות זו אחידה, יציבה לאורך שבועות וחסונה גם בטמפרטורות מוגברות.

ממתגים בודדים למעגלים פועלים

כדי להדגים שימושיות בלוגיקה אמיתית, החוקרים בנו תחילה מהפך — האלמנט הדיגיטלי הבסיסי שמחליף “0” ב“1” ולהפך — באמצעות שני BG‑FETים בעלי גאומטריה זהה. הפעלה של מכשיר אחד במצב ביאס אחד והשני במצב ההפוך הניבה יציאה נקייה בטווח המלא, מתאימה לחיבור בין שלבים רבים. המהפך הציג חתירה חזקה, צריכת הספק סטטית נמוכה ו переключות אמינה לאורך אלפי מחזורים, בדומה למהפכים הטובים ביותר מחומרי 2D שהוכנו במכשירים מורכבים ומכוונים במיוחד. זה הראה שניתן לרתום את יכולת הסף הניתנת לכוונון של BG‑FETים לפישוט תכנון מעגלים.

בלוק אחד, הרבה טריקים דיגיטליים

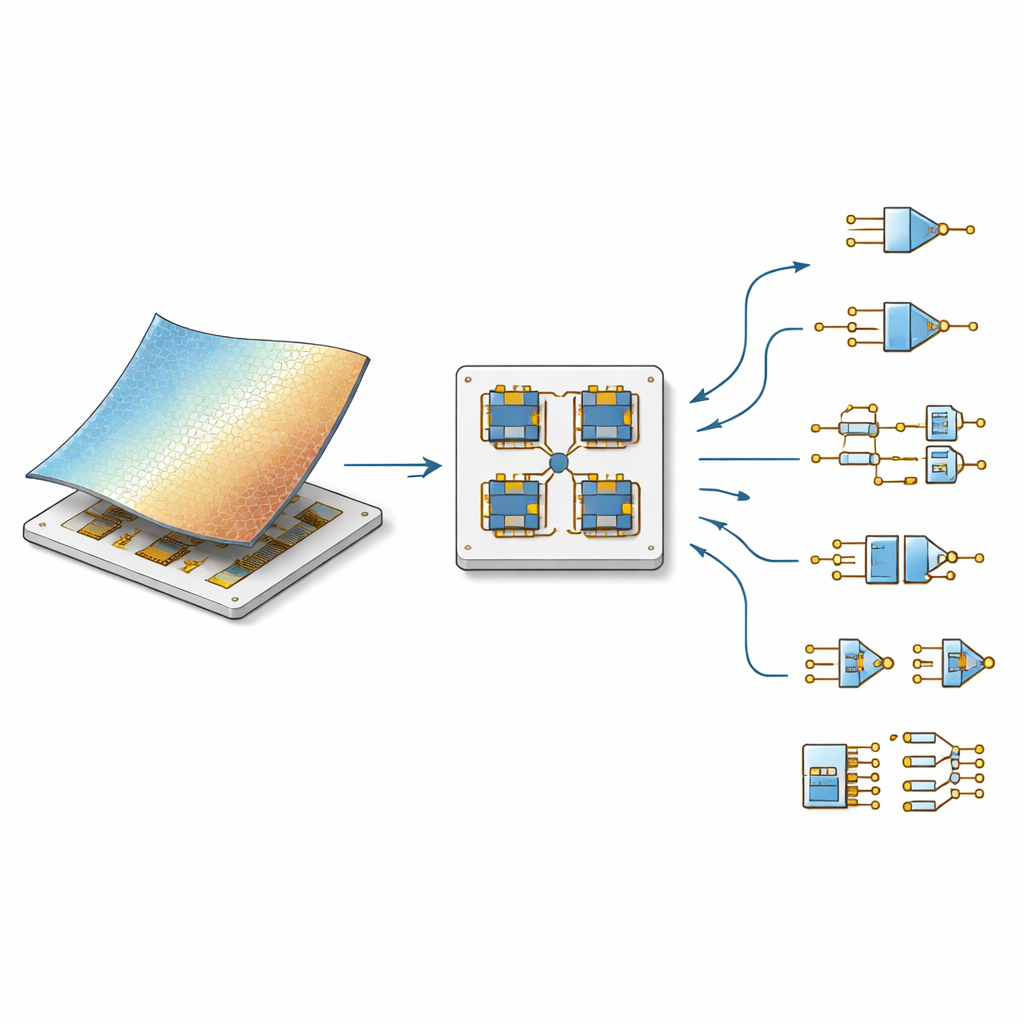

ההישג המרכזי הוא "בלוק לוגיקה כללי" (GLB) שנבנה מארבעה BG‑FETים זהים בלבד. במעגל הקומפקטי הזה כל טרנזיסטור ניתן לתכנות אלקטרונית, עם כניסות ויציאות הניתנות להחלפה. על‑ידי הזנה של קומבינציות שונות של מתחי שליטה, אותו בלוק פיזי יכול לפעול כרצף פונקציות לוגיות: שערים בסיסיים כמו AND, OR ו‑XOR; יחידות אריתמטיות כמו חצי‑מחבר ומחלץ (multiplexer); ואפילו תא זיכרון זעיר בדומה ל־SRAM סטטי. בטכנולוגיית הסיליקון המשלים המקובלת בדרך כלל יידרשו יותר ממאה טרנזיסטורים נפרדים למימוש אותו אוסף פונקציות, בעוד שה‑GLB משיג את כולן בתוך יחידה אחת שניתנת לשימוש חוזר.

בנייה של מכונות דיגיטליות גדולות יותר

מכיוון שה‑GLB הוא בלוק בנייה גמיש, ניתן לשרשר כמה ממנו יחד כדי ליצור חומרה דיגיטלית מורכבת יותר. הצוות שילב ארבעה GLB ומספר מהפכים לבניית כפלן דו‑סיביות שמחשב את מכפלתם של שני מספרים בינאריים קטנים — פעולה נפוצה במעבדים ושבבי עיבוד אותות. הם גם הרכיבו אלמנטים סדרתיים המטפלים בנתונים תלויי‑זמן, כולל תפסים ו־flip‑flops שמגיבים לאותות שעון ויכולים לחלק בתדר. בדוגמאות הללו, מספר מכשירי ה‑BG‑FET הנדרש הופחת ביותר מ‑60 אחוזים בהשוואה לעיצובים סטנדרטיים, מה שמרמז על חיסכון משמעותי בשטח השבב ובמורכבות החיווט.

מה זה עשוי לאפשר לשבבים עתידיים

במילים פשוטות, המחקר מראה שמתג יחיד, מעוצב באופן מתוחכם ומבוסס על חומר בעובי אטום, יכול להפוך לכלי רב‑שימוש ללוגיקה דיגיטלית. במקום לחבר כל פעולה בקבוצת טרנזיסטורים ייעודית וקבועה, אותו בלוק זעיר ניתן לתכנות מחדש לפי דרישה כדי לחבר, לחבר־חישוב או לאחסן נתונים. אם ישולב בקנה מידה גדול, בלוקים של לוגיקה מבוססי MoS2 עם שער מוהם עשויים לאפשר שבבים קטנים וגמישים יותר שימשיכו את מגמת המיניאטוריזציה גם כאשר הסיליקון המסורתי יתקרב למגבלותיו.

ציטוט: Wei, X., Chen, Z., Chen, K. et al. Generic logic block based on bias-gated 2D MoS₂ transistors. Nat Commun 17, 3998 (2026). https://doi.org/10.1038/s41467-026-70712-9

מילות מפתח: חומרי מוליך למחצה דו‑ממדיים, טרנזיסטורים של MoS2, לוגיקה ניתנת לתכנות, מעגלים משולבים, טכנולוגיית אחרי‑CMOS
