ממיר DC-DC היברידי המבוסס על רזונאטור פיזואלקטרי

· חזרה לאינדקס

אספקת ענן יעילה יותר

כל חיפוש באינטרנט, שידור וידאו או בקשת בינה מלאכותית צורכים אנרגיה ממרכזי נתונים ענקיים מלאי שרתים. ככל שהביקוש גדל, חלק ניכר מהאנרגיה הולך לאיבוד כחום בפנים האלקטרוניקה שממירה מתח גבוה מהרשת למתח הנמוך שהשבבים למעשה צורכים. מאמר זה בוחן סוג חדש של ממיר כוח שמחליף רכיבים מגנטיים מגושמים בגבישים רוטטים ודקים, במטרה לדחוס יותר אנרגיה שימושית במעט מקום תוך צמצום ההפסדים — התקדמות שיכולה להפוך את מרכזי הנתונים העתידיים ליעילים וצפופים יותר.

Figure 1
Figure 1.

מדוע בלוקים של אספקת הכוח היום נתקעים

מרכזי נתונים מודרניים מחלקים כוח ברוב המקרים בסביבות 48 וולט כדי להפחית איבודי אנרגיה בכבלים ארוכים, אך השבבים בתוך השרתים בדרך כלל צריכים 5 וולט או פחות. המרה מ‑48 וולט לכמה וולטים בשלב יחיד קשה: ממירים קונבנציונליים מסתמכים על רכיבים מגנטיים (כמו סלילים וטרנספורמרים) שאצלם הגודל והביצועים מפסיקים להיגרר בקנה מידה טוב בהספקים גבוהים ותדרים גבוהים. כשמהנדסים שואפים למערכות קטנות וצפופות יותר, המגנטים האלה הופכים צוואר בקבוק — הם תופסים נפח, מגבילים טיפול בזרם ומעלים הפסדים, במיוחד כאשר יחס ההמרה גדול.

ממעגלים מגנטיים לגבישים רוטטים

המחברים מתמקדים ברזונאטורים פיזואלקטריים — דיסקים דקים של חומר מיוחד שמאחסנים ומעבירים אנרגיה באמצעות רטט פיזי במקום צבירת שדות מגנטיים. חלקים אלה ניתנים לייצור דקיקים, לייצור קבוצתי ואפילו לשילוב ישיר על שבבים. מחקרים קודמים הראו שרזונאטורים כאלה יכולים להחליף מגנטים בכמה ממירים, אך עמדו בפני שני מכשולים מרכזיים. ראשית, היעילות נפלה בחדות כאשר ניסו להקטין מתח בפקטורים גדולים, משום שכמות גדולה של מטען התנדנדה פנימה והחוצה בתוך הרזונאטור מבלי להגיע לעמוס. שנית, הרזונאטור עצמו נדרש לשאת כמעט את כל הזרם, מה שמגביל את כמות ההספק שהממיר יכול לספק בבטחה לפני שהמכשיר מגיע למגבלות המכניות שלו.

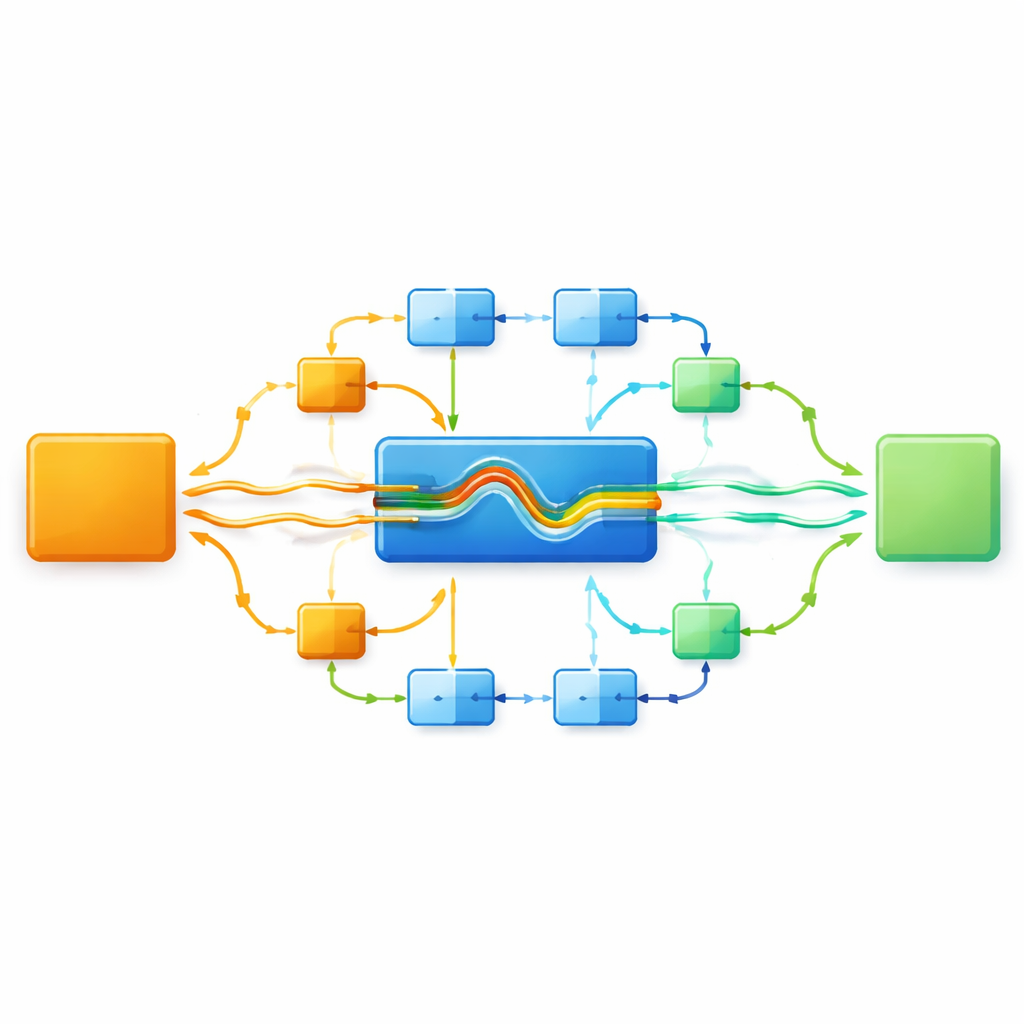

תחבולות חדשות: קבלים מסייעים ונתיבים מרובים

כדי להתמודד עם המגבלות הללו, הצוות מציג שתי רעיונות מרכזיים ומאחד אותם במעגל יחיד. הראשון הוא סכימת "קבל מעופף משובץ" שבה קבלים מסייעים ממוקמים לצד הרזונאטור במידות מחושבות ומווסתים את רמות המתח שהרזונאטור רואה במהלך מחזורי המתג. זה מעצב מחדש את נקודת הפעולה כך שבמקום לפעול באופן מיטבי יחסית של 2:1, שלב הרזונאטור מעדיף באופן טבעי יחס של 3:1. בנקודת העבודה הזו כמעט כל המטען הנייד מסופק ליציאה במקום להסתובב פנימית, מה שמקטין אנרגיה מבוזבזת ומוריד את העומס שהרזונאטור נדרש לשאת.

Figure 2
Figure 2.

שיתוף העומס כדי שאף רכיב לא יעבוד לבדו

הרעיון השני הוא מבנה "תמיד בעל נתיבים מרובים" שמחלק את ההספק ליציאה בין כמה מסלולים מקבילים דרך קבלים נוספים. במקום לכפות שכל הזרם יעבור דרך הגביש הרוטט, המעגל מסדר את הקבלים כך שתמיד יהיו מספר נתיבים פעילים לעמוס במהלך שלבי העברת האנרגיה. זה מקטין את זרם השיא ברזונאטור ביותר מ‑80% בהשוואה לתכנונים קודמים, מקל על העומס על המכשיר, מטשטש את מתח היציאה ומצמצם הפסדי הולכה במתגים ובחיווט. ביחד, הקבלים המשובצים ותצורת הנתיבים המרובים מאפשרים לרזונאטור לפעול במקום שבו הוא החזק ביותר — טיפול במתח גבוה אך בזרם מתון — בעוד שהקבלים נושאים חלק גדול מהעבודה הכבדה.

ממושג לשבב עובד

החוקרים בנו את התכנון שלהם כמעגל משולב בתהליך ייצור סטנדרטי וזיווגו עם דיסק פיזואלקטרי זמין מסחרית. במבחנים, הממיר הוריד 48 וולט ל‑4.8 וולט — יחס המרה כולל של 10:1 — תוך השגת יעילות שיא של 96.2%. הודות לשילוב של שלב רזונאטור 3:1 ושלב קבלים 3:1, יחס ההמרה האופטימלי הכולל הוא 9:1, והמעגל עדיין יכול לפעול ביעילות גם ביחסים גבוהים יותר. הארכיטקטורה בריבוי הנתיבים מאפשרת עד אמפר אחד של זרם יציאה ומספקת צפיפות זרם גבוהה בכמה מונים בהשוואה לממירים מבוססי פיאזו קודמים שהשתמשו בסוג החומר של הרזונאטור הזה.

מה זה אומר עבור מרכזי הנתונים של העתיד

בהנחה פשוטה, עבודה זו מראה שגבישים דקיקים רוטטים, כשהם משולבים עם קבלים מסודרים בחוכמה, יכולים להתחרות ולעיתים לעלות על רכיבים מגנטיים מסורתיים בהורדת מתח גבוה לרמות שהשבבים צורכים. על ידי הגברה גם של היעילות וגם של יכולת טיפול בזרם במבנה קומפקטי, הממיר ההיברידי הפיזואלקטרי המוצע מקרב את התחום למערכות כוח שמבזבזות פחות אנרגיה ותופסות פחות מקום במדפי שרתים צפופים. אף על פי שעדיין נדרשות התפתחויות נוספות בחומרי רזונאטור ובבקרת לולאה סגורה, המחקר מציע מסלול ממשי לעבר אספקת כוח רזה, קרירה ויעילה יותר לתשתיות הענן והבינה המלאכותית של מחר.

ציטוט: Ko, JY., Liu, WC.B. & Mercier, P.P. A hybrid piezoelectric resonator-based DC-DC converter. Nat Commun 17, 4054 (2026). https://doi.org/10.1038/s41467-026-70494-0

מילות מפתח: המרת כח במרכזי נתונים, רזונאטור פיזואלקטרי, הקטנת מתח גבוה, יעילות ממירי DC-DC, אלקטרוניקת כוח
