חישה סביבתית בזמן אמת על-רוחב פס אולטרה-רחב בפוטוניקה משולבת עבור רשתות אלחוטיות 6G

מדוע פני האוויר של המחר זקוקים לכלים חדשים

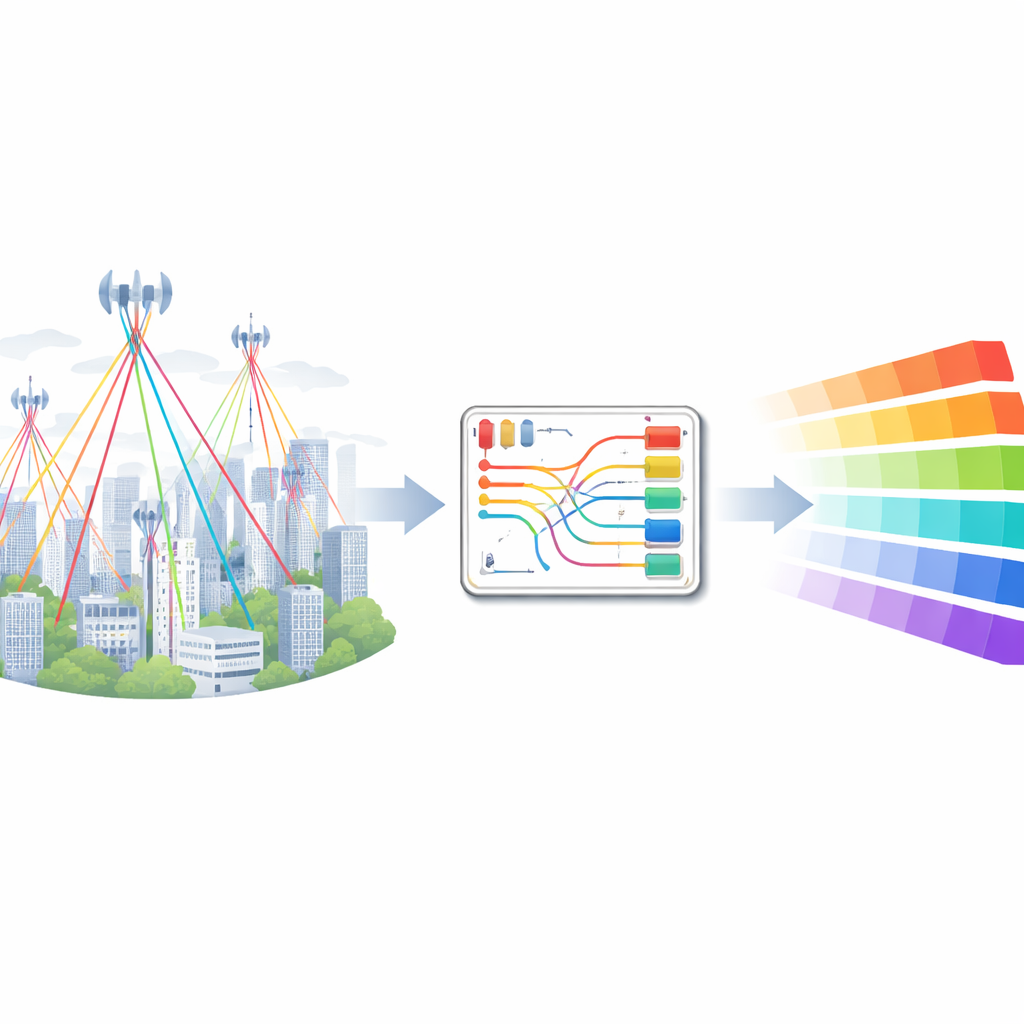

הטלפונים, המכוניות ואפילו המכשירים הביתיים שלנו מתקדמים לעתיד שבו רשתות אלחוטיות לא רק מתקשרות, אלא גם חשות את העולם שסביבן. עידן ה‑6G המתקרב שואף למזג חישה בסגנון ראדר עם קישורי נתונים מהירים מאוד על אותם גלים בלתי נראים. ההבטחה הזו מביאה איתה בעיה: ספקטרום הרדיו נהיה צפוף, והאלקטרוניקה של היום מתקשה לעקוב במהירות ובטווח רחב מספיק אחרי התדרים העמוסים. במאמר זה מוצג סוג חדש של שבב, מבוסס על אור במקום רק על חשמל, שיכול לעקוב בזמן אמת אחרי רצועות ספקטרום עצומות — ומכאן לפתוח דרך לרשתות 6G חכמות ויעילות יותר.

מנתיבים קבועים לתנועה דינמית

עבור עשורים, הרגולטורים התייחסו לספקטרום הרדיו כמו לכביש עם נתיבים קבועים: פסי תדר שמורים לטלפונים ניידים, אחרים לראדר, ל‑Wi‑Fi או ללוויין. ככל שפונקציות החישה והתקשורת מתחילות לחלוק את אותם הפסגות ב‑6G, המודל הנוקשה הזה מתמוטט. ראדר וקישורי נתונים צריכים להתקיים בו‑זמנית ואפילו להתאים עצמם תוך כדי תנועה, להחליק לתוך "מרווחים לבנים" שלא מנוצלים מבלי לגרום להפרעה. החזון הזה, המכונה גישה דינמית לספקטרום, תלוי ביכולת לנטר ברציפות אילו תדרים עסוקים ואילו פנויים. זו תפקידה של חישה של ספקטרום בזמן אמת — בעצם בדיקת מצב רציפה ומהירה של סביבת השדות האלקטרומגנטיים הסמוכה.

מדוע האלקטרוניקה המקובלת אינה מספיקה

אנליזטורי ספקטרום וסנסורים אלקטרוניים קונבנציונליים יכולים לסרוק עשרות גיגה-הרץ, אך הם נתקלים במגבלות חזקות בשלושה תחומים: רוחב פס, השהייה וגודל. מעגלים אלקטרוניים מתקשים לטפל ישירות בתדרים הגבוהים מאוד הצפויים ב‑6G, שמתרחבים מפסי המיקרוגל המסורתיים דרך גלי מילימטר ועד לטווח תת‑טרהרץ. גישות פוטוניות, המשתמשות באור בסיבי אופטי, יכולות להרחיב את רוחב הפס עוד יותר, אך הגרסאות המסורתיות מסתמכות על סלילים ארוכים של סיבים שמוסיפים השהיות במיקרו‑שניות וחומרה מגושמת — לא אידיאליות לתחנות בסיס קומפקטיות שצריכות להגיב בננושניות. ניסיונות קודמים בפוטוניקה משולבת על שבבי סיליקון הקטינו את הגודל, אך היו איטיים מדי כדי לעקוב אחר אותות שמשתנים במהירות ומוגבלים בטווח התדרים.

שבב מבוסס אור שקורא את הספקטרום בזמן אמת

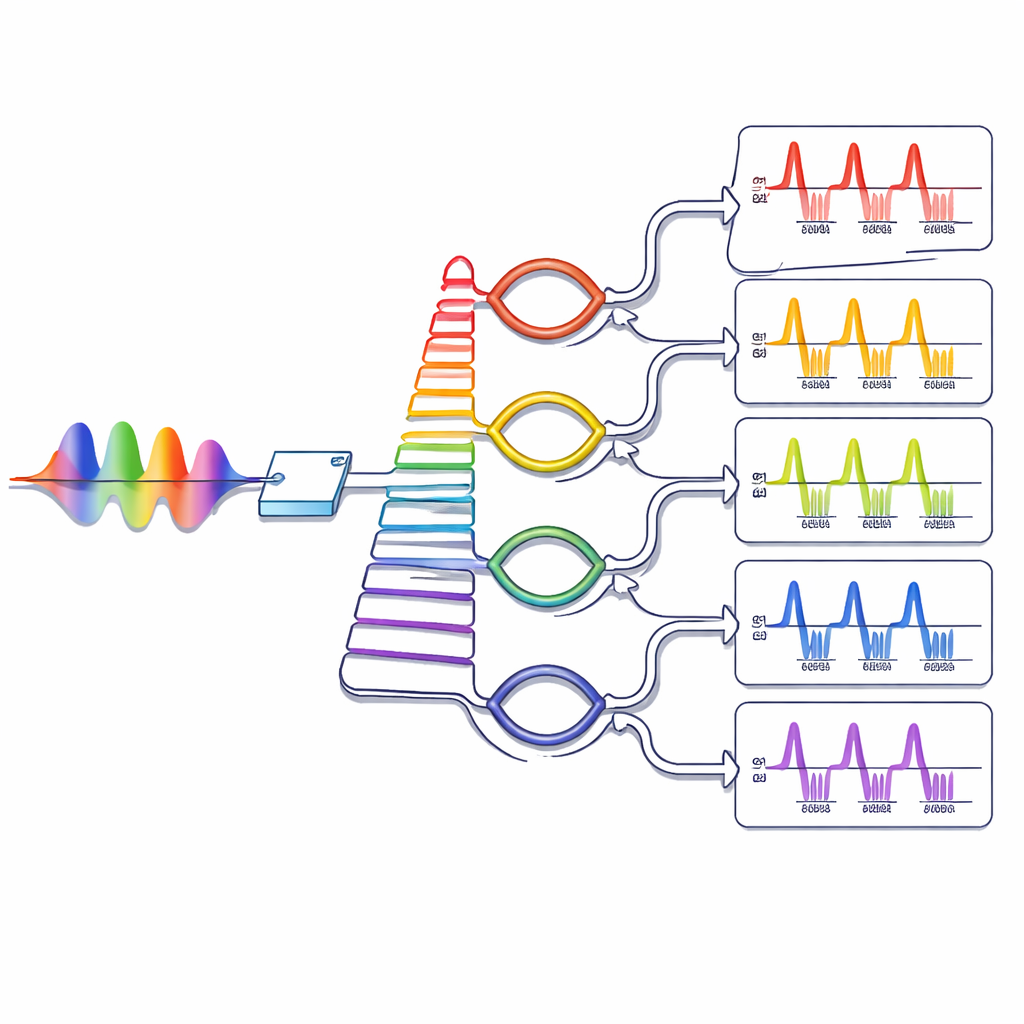

החוקרים מתמודדים עם זה על ידי בניית חיישן ספקטרום בזמן אמת קומפקטי על שבב ליתיום ניאובייט דק‑שכבה. אותות רדיו נכנסות מוטבעות תחילה על קרן לייזר רציפה באמצעות מודלר אופטי, הממירה פעילות אלחוטית מורכבת לדפוסים הנעים על האור. בתוך השבב, מכשיר שנקרא מסרק אלקטרו‑אופטי יוצר סדרה של קווים אופטיים מרווחים באופן שווה — כמו סרגל בתחום התדר. קווי הייחוס הללו והאות נכנסים אז לבנק של טבעות אופטיות זעירות, שכל אחת מכוונת לצפות בפרוסה מסוימת של הספקטרום. על‑ידי סריקה מהירה של תהודה הטבעות על פני הטווחים המוקצים להן, השבב מתרגם מידע תדירותי לזמנים מדויקים של פלסים ביציאה. אלקטרוניקה מהירה נמוכה צריכה רק למדוד מתי הפלסים מגיעים כדי לשחזר אילו תדרי רדיו היו נוכחים וכיצד השתנו לאורך הזמן.

מתחומי המיקרוגל ועד תת‑טרהרץ

מכיוון שליתיום ניאובייט תומך במודולציה מהירה ויעילה מאוד, השבב משיג רוחב פס ניתוח אפקטיבי של 57.5 גיגה-הרץ בתצורה הנוכחית, ויכול למדוד טונים עד 120 גיגה-הרץ — עמוק לתוך תחום תת‑הטרהרץ המיועד לקישורי 6G עתידיים. הזמן שעובר מכניסת אות לשבב ועד שהספקטרום זמין ביציאה הוא פחות מ‑110 מיליארדית השנייה, עם "תמונת־רגע" טמפורלית כל 100 ננו‑שניות. בתוך כל תמונת־רגע מבחין המערכת בתדרים המופרדים ברזולוציה של עד 350 מגה‑הרץ באמצעות טבעות אופטיות איכותיות. המחברים מראים גם שכמה ערוצים יכולים לפעול במקביל, לתפור ביחד כמה פרוסות ספקטרליות ללא רווחים, ושהקונספט מתנדב לכיסוי רחב עוד יותר בעזרת יותר טבעות וגלאים.

הדגמה מעשית בשיתוף ראדר ותקשורת

כדי לצאת אל מעבר לבדיקות מעבדה, הצוות בונה דוגמה קטנה של תרחיש חישה ותקשורת משולב. משדר תקשורת שולח נתונים באמצעות נשאים קופצים בפס תדר 20–26 גיגה-הרץ, בעוד מערכת ראדר צריכה למדוד מרחק לרפלקטור באותו פס. הראדר מצויד בשבב חישה ספקטרלי פוטוני, שממפה ברציפות כיצד אות התקשורת תופס את הספקטרום לאורך הזמן. אלגוריתם הקצאה פשוט בוחר אז, בכל חריץ זמן של מיקרו‑שנייה, את פרוסת התדרים השקטה ביותר שהראדר יוכל להשתמש בה. כאשר הראדר מסתגל באופן זה, אותות ההד שלו מראים הפרדה נקייה יותר בין המטרה להפרעה, ותוצרת שיפור באיכות האות עד 8.8 דציבלים בהשוואה להקצאה קבועה ולא אדפטיבית. תמונות ראדר דו‑ממדיות מדומות בתנאים זהים נראות גם הן חדה וברורה יותר כאשר מונחות על‑ידי המבט הדינמי של השבב על הספקטרום.

מה זה אומר עבור האלחוט היומיומי

עבור קוראים שאינם מומחים, המסר המרכזי הוא שהשבב מבוסס‑האור הזה מתפקד כמוניטור על‑מהיר ורחב‑זוית לגלי האוויר הצפופים של המחר. על‑ידי כיווץ תצפית רחבה מהמיקרוגל ועד תת‑הטרהרץ לחומרה קומפקטית עם השהייה נמוכה מאוד, הוא מאפשר לרדיו ולראדר להגיב כמעט מיידית למי משתמש באילו תדרים. הדבר, בתורה, פותח את הדלת לתחנות בסיס 6G שיכולות לחלוק בצורה גמישה ספקטרום נדיר בין נתונים מהירים לבין חישה מדויקת, מבלי להזדקק לציוד מגושם או לאלקטרוניקה אקזוטית. אף שדרושות עוד אינטגרציה והגדלה לפני פריסה מסחרית, העבודה מסמנת מסלול מציאותי לעבר רשתות אלחוט חכמות, יעילות ורגישות יותר היכולות לתמוך גם בשיחות שלנו וגם במודעות המכשירים שלנו לעולם.

ציטוט: Tao, Y., Feng, H., Fang, Y. et al. Integrated photonic ultrawideband real-time spectrum sensing for 6G wireless networks. Nat Commun 17, 3666 (2026). https://doi.org/10.1038/s41467-026-70389-0

מילות מפתח: חישה בספקטרום 6G, פוטוניקה משולבת, גישה דינמית לספקטרום, שבב ליתיום ניאובייט, חישה ותקשורת משולבות
