קשירה יונית‑אלקטרונית בתדרים נמוכים לאלקטרוניקה ביולוגית אלחוטית חסכונית באנרגיה ועמידה לרעשים

מדוע חיישנים אלחוטיים בטוחים יותר לגוף חשובים

דמיינו רצועה זעירה העוטפת עורק, מאזינה בשקט לכל פעימת לב ומתריעה לרופאים לפני התקף לב — ללא סוללות, ללא חוטים וללא חשיפת הגוף לשדות רדיו חזקים. המאמר מציג סוג חדש של חיישן אלחוטי שתפור בדיוק למשימה זו. הוא מראה כיצד שילוב תנועת חלקיקים טעונים בג'ל רך עם אלקטרוניקה עדינה בתדרים נמוכים יכול להפוך ניטור לחץ דם לבטוח ואמין יותר בתוך הגוף.

הבעיה במכשירי בריאות אלחוטיים של היום

מכשירים ביו‑אלקטרוניים מודרניים כבר מאפשרים לרופאים לעקוב אחרי לחץ דם, זרימת דם וסימנים חיוניים אחרים ללא כבלים מגושמים. רובם משתמשים במתכון פשוט: סליל של חוט וקבל זעיר יוצרים מעגל תהודה שניתן לאנרגט ולקרוא אותו באופן אלחוטי. אך יש תפנית. קבלים קונבנציונליים במעגלים אלה מאחסנים מעט מטען, ולכן כדי לפעול הם נדרשים לעבוד בתדרי רדיו גבוהים, בדרך כלל במגה‑הרץ. בסביבה המורכבת של גוף האדם, תדרים אלה עלולים לגרום להפרעות אלקטרומגנטיות, לחימום רקמות ולאותות רועשים ולא אמינים. עבור שתלים הנמצאים בסמיכות לאיברים רגישים וחייבים לפעול שנים רבות, זו מגבלה משמעותית.

ג'ל רך שהופך לחץ לאותות עדינים

החוקרים מציעים גישה שונה, הנקראת חישה אלקטרוכימית אלחוטית בתדר נמוך (WiLECS). במקום קבל קשיח וקונבנציונלי, הם משתמשים בג'ל יוני רך ובי‑תואם שמבוסס על פולימר טבעי (כיטוזן) המעורבב במלח נוזלי מיוחד שעשוי כולין ומאלט. ננו‑חלקיקי זהב מצופים במולקולות קצרות משמשים כ"נקודות חנייה" ליונים, קושרות אותם באמצעות קשרי מימן. הג'ל יושב בין אלקטרודות זהב דקות ומחובר לסליל אנטנה זעיר, ויוצר מעגל LC שהתדירות התהודית שלו תלויה בקלות תנועת היונים. כאשר לחץ הדם לוחץ על הג'ל, הוא לא רק מכווץ את המבנה — הוא משנה את אופן לכידת ושחרור היונים, מה שמשנה באופן משמעותי את הקיבול של המעגל ולכן את תהודתו בתדרים נמוכים, בטוחים יותר ביולוגית מתחת ל‑1 MHz.

כיצד יונים לכודות מגבירות את רגישות החיישן

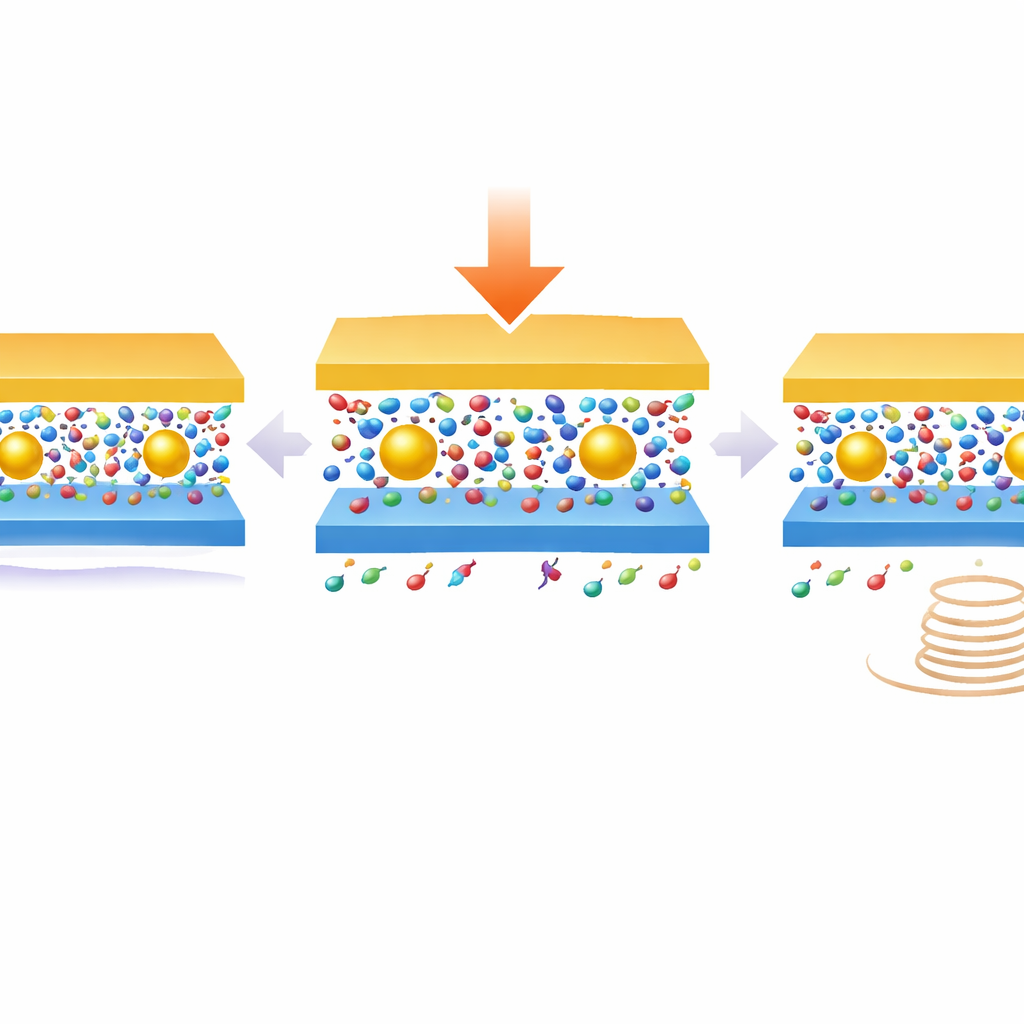

במצב מנוחה, יונים רבים נדבקים לננו‑חלקיקי הזהב ואינם יכולים לנוע בחופשיות, כך שהקיבול ההתחלתי של הג'ל נשאר נמוך יחסית. תחת לחץ, המתח מתמקד בגבולות שבין החלקיקים הקשיחים לג'ל הרך. מתח זה שוברים את קשרי המימן שהחזיקו את היונים במקומם, ומשחררים אותם למהר לעבר האלקטרודות בשדה החשמלי. התוצאה היא קפיצה דרמטית בקיבול ושינוי ברור בתדירות התהודה שניתן לקלוט באופן אלחוטי. על‑ידי כיוונון זהיר של גודל חלקיקי הזהב והכימיה על פני השטח שלהם, הצוות ממקסם כמה יונים ניתן ללכוד ואז לשחרר, ומשיג רגישות ללחץ גבוה משמעותית לעומת חיישנים אלחוטיים מסורתיים שמבוססים על אוויר או גומי, תוך שמירה על רכות מתאימה לרקמת העורק ובטיחות שמספיקה לתמוך בתאים חיים בניסויים מעבדתיים.

האזנה לעורקים חולים בזמן אמת

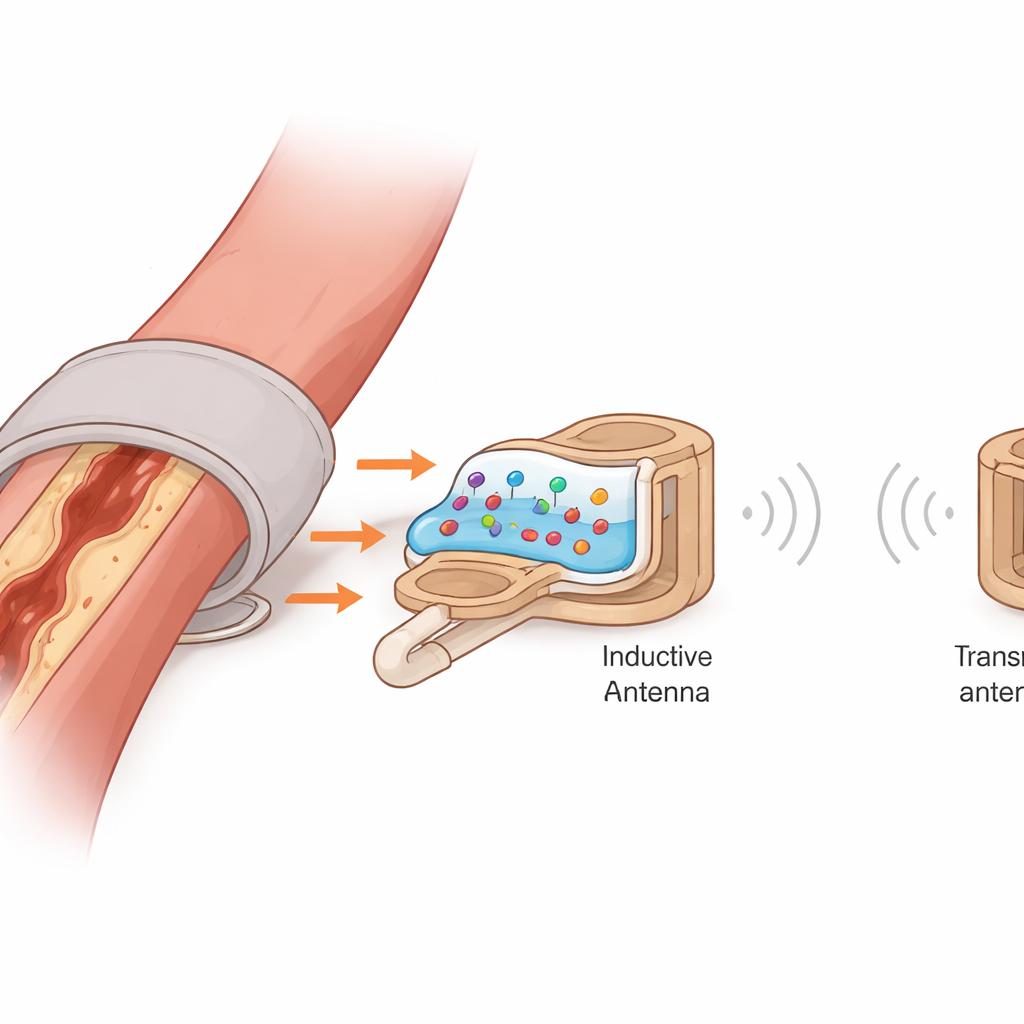

כדי להדגים מה הטכנולוגיה מסוגלת לעשות, המחברים בנו מערכת עורק מלאכותית. קטטר־בלון סימל כלי דם שיכול להתרחב ולהתכווץ, והצטברויות שומן בתוך הבלון חיקו פלאק טרשתי שמעלה את לחץ הדם. חיישן WiLECS בדמות אזיק עטף את העורק המלאכותי. כשהבלון התנפח ונשאב, ג'ל היונים בחיישן הרגיש את שינויי הלחץ, שחרר או לכד מחדש יונים, ושינה בהתאם את תהודת האלחוט. בהשוואה לג'לים פשוטים יותר, הג'ל המהונדס ללכידה יונית ייצר שינויים בקיבול גדולים בהרבה ואותות אלחוטיים ברורים יותר, עם יחס אות לרעש שהשתפר כמעט פי חמישה לעומת חיישן פולימרי קונבנציונלי. ההתקן המשיך לפעול דרך מרווחים ורקמות בעלי חיים, ועשה זאת תוך שימוש באותות בתדר נמוך שפחות צפויים להפריע לביולוגיה שמסביב.

מה הדבר אומר לשתלים רפואיים עתידיים

הממצא מראה שקישור תנועת היונים בחומר רך ישירות למעגל אלקטרוני יכול לפתוח אפשרויות לחישה אלחוטית בטוחה ויעילה יותר בתוך הגוף. על‑ידי פעולה בתדרים נמוכים ושימוש בג'ל יוני הרגיש ללחץ במקום קבל קשיח, פלטפורמת WiLECS הופכת שינויים מכניים עדינים — כמו אלה הנגרמים מעורקים שנוקשים מפלאק — לקריאות אלחוטיות ברורות ללא הסתמכות על שדות רבי‑הספק ותדרים גבוהים. למרות שהצוות מדגים ניטור לחץ דם כדוגמה ראשונה, אותה אסטרטגיה ניתנת להתאמה לרקמות רכות ואותות אחרים, ומסללת את הדרך לשתלים ארוכי־חיים ללא סוללה שישמרו בעדינות ובבטחה על בריאותנו.

ציטוט: Kim, J.H., Kim, H., Rhee, J. et al. Low-frequency ionic-electronic coupling for energy-efficient noise-resilient wireless bioelectronics. Nat Commun 17, 3800 (2026). https://doi.org/10.1038/s41467-026-70331-4

מילות מפתח: אלקטרוניקה ביולוגית אלחוטית, ניטור לחץ דם, חיישן ג'ל יוני, הדהוד בתדר נמוך, מכשירים להשתלה
