אופטימיזציית טופולוגיה של גנרטור תרמו-אלקטרי למקסימום יעילות כוח

להפוך חום מבוזבז לכוח שימושי

כל יום כמויות עצומות של חום ממנועי רכב, מפעלים ואפילו משבבות מחשב פשוט נעלמות לאוויר. גנרטורים תרמו-אלקטריים יכולים להפוך חלק מהחום האבוד הזה ישירות לחשמל, ללא חלקים נעים. אבל ביצועיהם הוגבלו זמן רב לא רק על ידי החומרים שבהם משתמשים, אלא גם על ידי דבר קרוב לחיי היומיום: הצורה. המחקר הזה מראה כיצד תכנון חכם במחשב והדפסת תלת־ממד יכולים לעצב מחדש מכשירים תרמו‑אלקטריים בצורה מפתיעה, ולהפיק הרבה יותר כוח מאותה כמות חום.

מדוע הצורה חשובה למכשירי אנרגיה

בטבע, מבנה ותפקוד הולכים יד ביד: הפנימיות השכבתית של צדפות עמידה לסדקים, והשערות הקטנות בכפות כפות הגקו מאפשרות להן להדבק לקירות. מערכות מהונדסות אינן שונות. בגנרטורים תרמו‑אלקטריים החום חייב לזרום דרך "רגל" מוצקה בעוד שזרם חשמלי זורם לאורך אותו נתיב. בדרך כלל הרגליים האלה הן גושי פשוטים כי קל לתכנן ולייצר אותם. אך החום והחשמל מפזרים בהם בדרכים מורכבות התלויות חזק בגיאומטריה. גושי יסוד נדירים מספקים בו זמנית את המסלול האופטימלי לחום, את הפרש הטמפרטורה המתאים ואת ההתנגדות החשמלית האידיאלית, ולכן הרבה מהאנרגיה הפוטנציאלית מבוזבזת.

לאפשר לאלגוריתמים לצייר את המכשיר

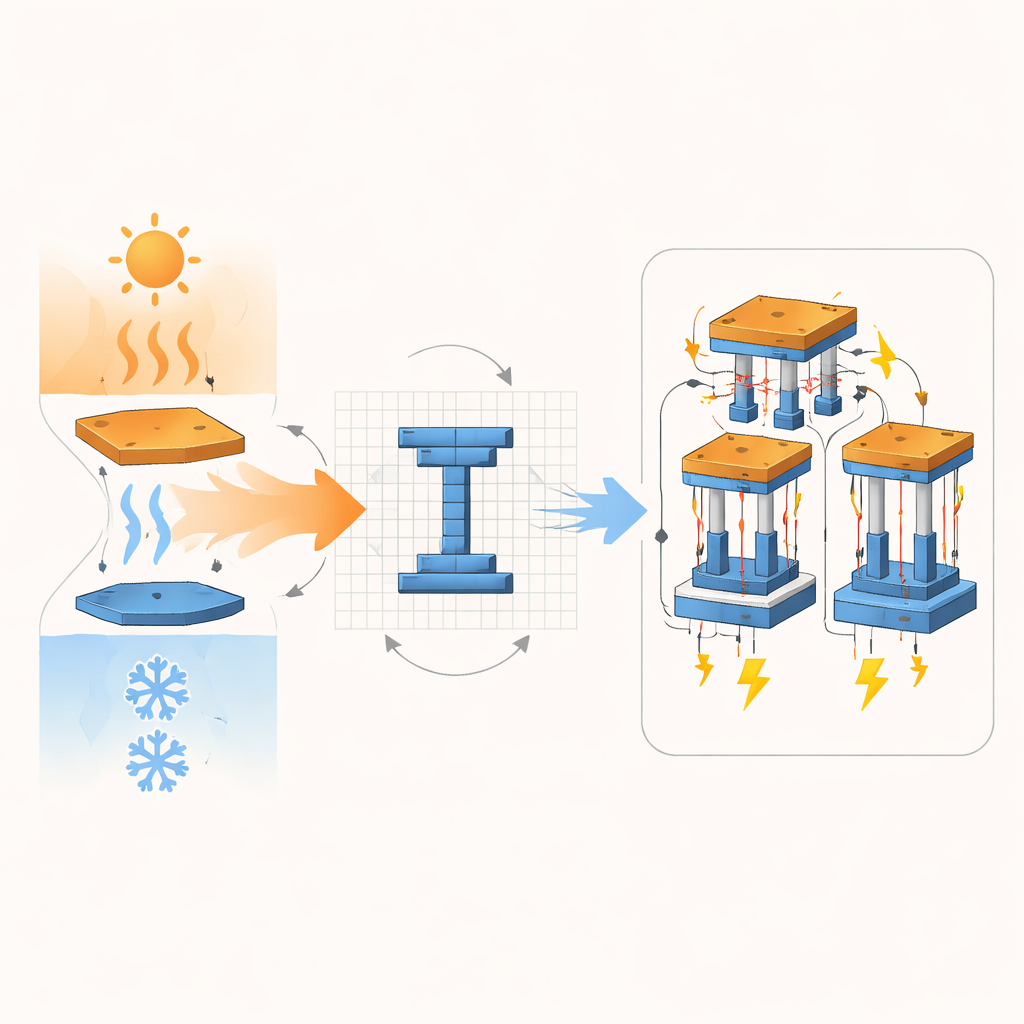

החוקרים משתמשים בשיטת תכנון חזקה הידועה כאופטימיזציית טופולוגיה כדי לאפשר למחשב למעשה "לצייר" את הצורה הטובה ביותר של החומר התרמו‑אלקטרי בתוך נפח נתון. במקום לכוונן כמה ממדים של גוש, האלגוריתם יכול להוסיף או להסיר חומר כמעט בכל מקום בתוך אזור תלת‑ממדי המורכב מאלפי רכיבים קטנים. הוא פותר שוב ושוב את משוואות החום והחשמל, ומעביר חומר כך שישפר מטרה נבחרת — במקרה זה, או כוח חשמלי גלמי או יעילות כוללת. גורמים ריאליסטיים כגון ממשקים, מגבלות אריזה ומתחי מכאניים מובנים בלולאה הזו, כך שהצורות הסופיות אינן רק אידיאליזציות אלא מתאימות למכשירים ממשיים.

צורות חדשות מוזרות שעובדות טוב יותר

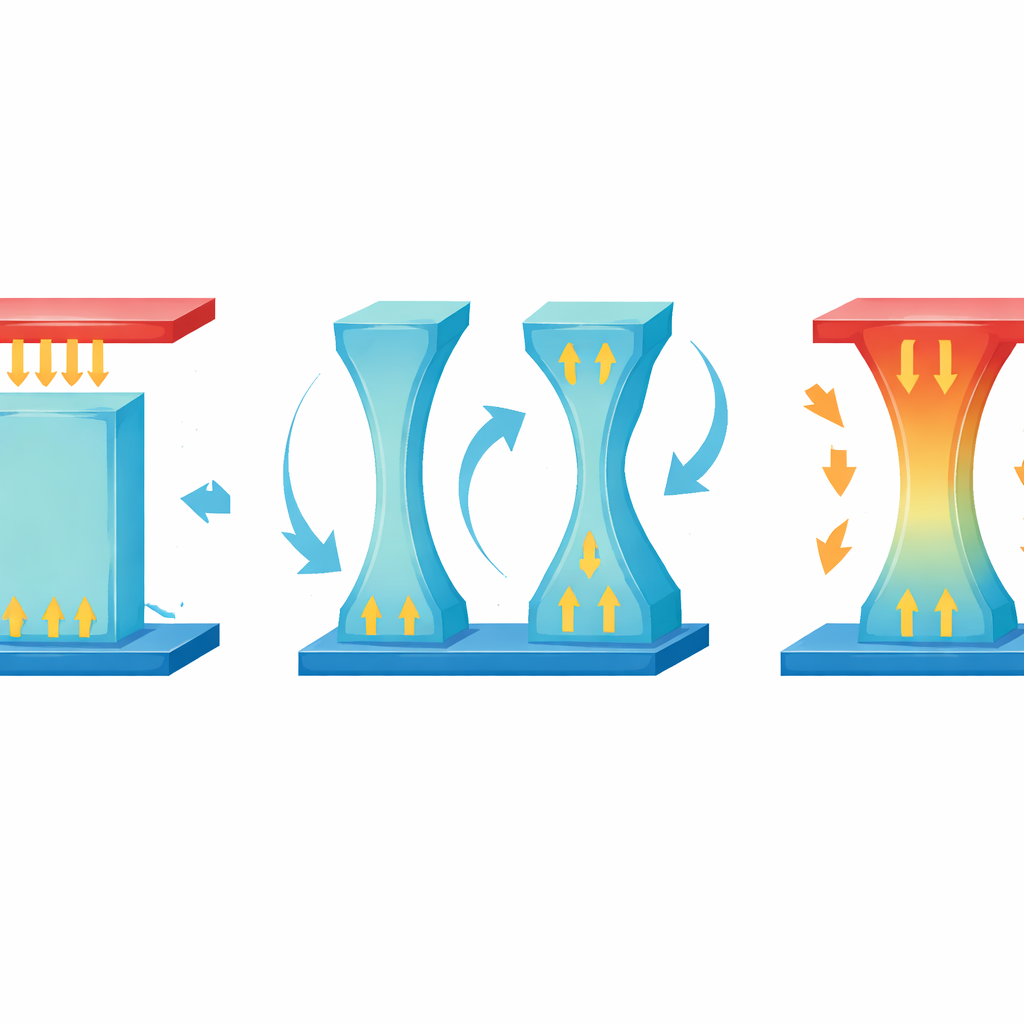

כשמיישמים שיטה זו על רגל תרמו‑אלקטרית אחת בין שתי פלדות נחושת, הצורות המתקבלות לא דומות כלל לבטונים רגילים. בתנאי קירור נפוצים, העיצובים הטובים ביותר הופכים לעמודים דקים בצורת "I" שמסירים חומר מהצדדים. בתנאי זרימת חום אחרים הם מתפתחים לצורות חול-שעון אסימטריות שמרכזות חומר באזור הקר יותר כדי להגביר את נפילת הטמפרטורה. בטווח רחב של מקורות חום ועוצמות קירור, הצורות המותאמות האלה מנצחות בעקביות גושי יסוד סטנדרטיים, עם שיפורי יעילות שיכולים להגיע כמעט עד פי שמונה במקרים קיצוניים. המחקר גם בוחן חומרים תרמו‑אלקטריים רבים שונים, מתרכובות ביסמוט בטמפרטורות נמוכות ועד סגסוגות חצי‑הויזלר בטמפרטורות גבוהות, ומוצא שלכל חומר יש צורה מותאמת משלו — אך הגרסאות הממותגות כמעט תמיד מפיקות ביצועים טובים בהרבה מהמקבילות הקונבנציונליות.

מתכנון במחשב לחומר מודפס

כדי לבדוק האם הצורות המורכבות האלה עובדות מחוץ למחשב, הצוות הדפיס בתלת‑ממד רגליים תרמו‑אלקטריות משלושה חומרים שונים והתקין אותן בין לוחות מתכת, לצד מכשירים בצורת גוש מסורתיים העשויים מאותו נפח חומר. סריקה בתלת‑ממד ברזולוציה גבוהה אישרה שהחלקים המודפסים תואמים במידה רבה את העיצובים הדיגיטליים. כשהוצבו בין מקור חימום למקרר מים בתא מבוקר, הרגליים המותאמות הפיקו יותר מתח ויותר כוח מהגושים, ובמקרים מסוימים הכפילו ואף שמשרו את היעילות. החוקרים הרחיבו את הגישה גם למודולים מרובי רגליים ולתצורות חלופיות כגון שטוחות, צינוריות וצורות Y, ומצאו שוב שיפורי ביצועים גדולים ואף שיפור בעמידות מכנית כאשר החוזק נכלל כמגבלת תכנון.

מה משמעות הדבר לשאיבת אנרגיה עתידית

במונחים פשוטים, העבודה הזו מראה שאופן העיצוב של גנרטורים תרמו‑אלקטריים יכול להיות חשוב לא פחות ממה שהם עשויים ממנו. על ידי כך שמאפשרים לאלגוריתמים לחפש בחללי תכנון עצומים ועל ידי ייצור הגיאומטריות המתקבלות בהדפסת תלת‑ממד, המחברים מראים מסלול מעשי לייצור מפיקים יעילים בהרבה של חום פסולת. ככל שחומרים תרמו‑אלקטריים ישתפרו ושיטות הייצור יתבגרו, מסגרת זו עשויה לסייע להפוך חום שאחרת היה נאבד — ממפעלי תעשייה, רכב ואלקטרוניקה — לזרם חשמלי נקי ועקבי, ובכך לתרום למערכות אנרגיה ברות־קיימא יותר.

ציטוט: Lee, J., Yang, S.E., Choo, S. et al. Topology optimization of thermoelectric generator for maximum power efficiency. Nat Commun 17, 2948 (2026). https://doi.org/10.1038/s41467-026-69901-3

מילות מפתח: גנרטורים תרמו-אלקטריים, שיחזור חום פסולת, אופטימיזציית טופולוגיה, מכשירי אנרגיה בהדפסת תלת-ממד, שאיבת אנרגיה
