התרגשות וניתוב ללא מבנה של מסלולי פלזמונים הולוגראפיים דינמיים

אור על מגרש משחקים זעיר

דמיינו מזחלת מונעת באור כל כך קטנה שרק ננו־חלקיקים יכולים לרכוב עליה. המאמר מתאר שיטה לצייר "מזחלות" כאלה ישירות על משטח מתכתי חלק בעזרת אור בלבד, ללא חריצים חרוטים או מבנים זעיר־בנויים. מסלולים בלתי נראים אלה יכולים לתפוס חלקיקים מיקרוסקופיים ולהעבירם לאורך מסלולים מפותלים, ופותחים אפשרויות למעבדות על שבב בעתיד, חגורות הובלה מיניאטוריות וכלים קומפקטיים לטיפול בתאים או במולקולות.

גלים שמתחבקים עם המשטח

בלב העבודה הזאת עומדים גלים מיוחדים שנקראים פלזמונים שטחיים — גלים של אלקטרונים ואור שמשתלבים ודבוקין למשטח המתכת. מאחר שהם נשארים קרובים לפני השטח ובעלי אורך גל קצר מאוד, הם יכולים לרמות אור למקומות הרבה יותר קטנים מקוטר שיערה. זה הופך אותם לבעלי ערך בחישה, הדמיה וכידון של עצמים זעירים. עם זאת, באופן מסורתי מהנדסים נאלצו לחרוט דפוסים ננו־סקאליים מורכבים במתכת כדי לעצב את הגלים האלה, בדומה לחיתוך ערוצי נהר בסלע. מבנים קבועים אלה יוצרים אור רקע בלתי רצוי, מבזבזים אנרגיה ואינם ניתנים לשינוי בקלות לאחר הייצור.

ציור מסלולים באור במקום חריטת מתכת

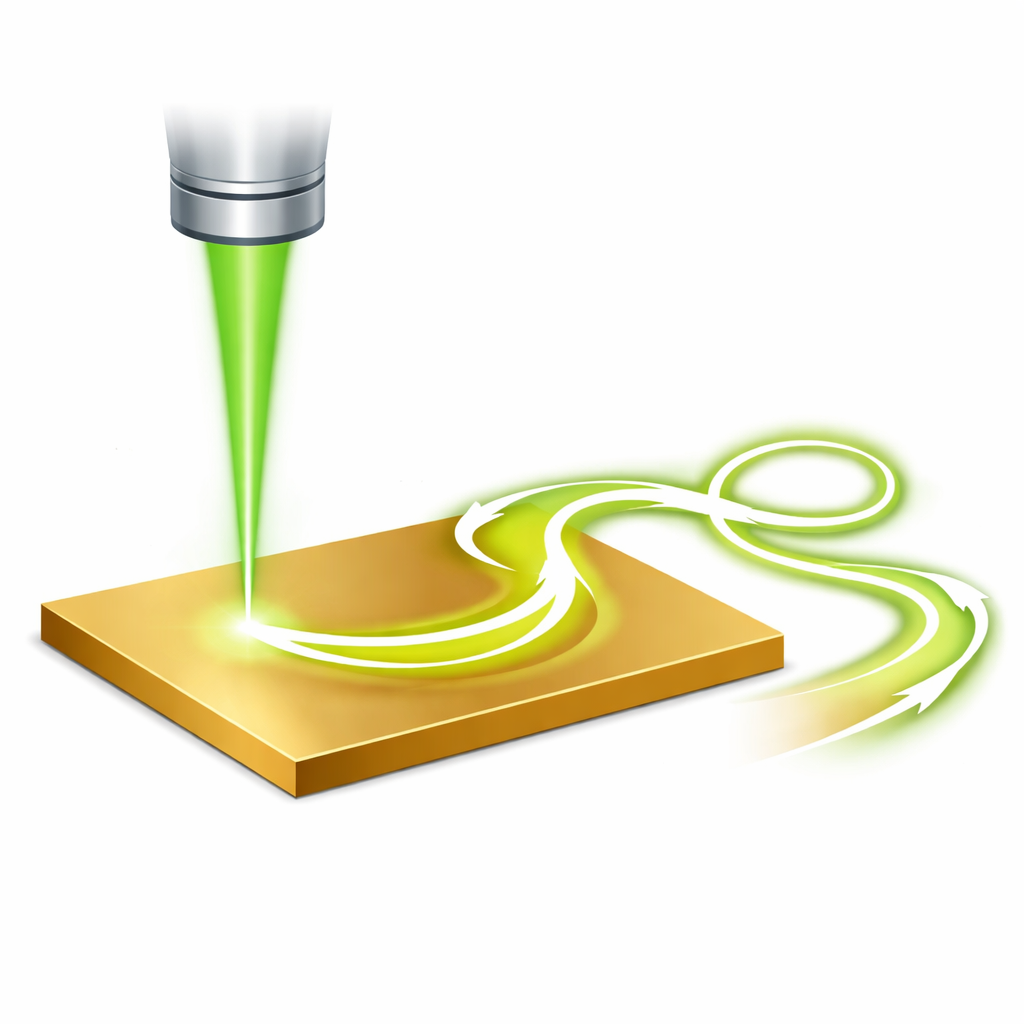

המחברים מציגים דרך "ללא מבנה" לפיסול גלים שטחיים אלה על סרט זהב חלק. במקום להסתמך על ננו־מבנים נוקשים, הם מעצבים בקפידה את קרן הלייזר הנכנסת כך שאחרי התמקדות בעזרת עדשה מיקרוסקופ איכותית היא תתמרן באופן טבעי לתבנית הנבחרת של גלי שטח. אלגוריתם תכנון הפוך פועל אחורה מהתבנית הרצויה על המתכת — אבנט, קשת, ספירלה או צורה אקסוטית יותר — ומחשב כיצד עוצמת האור והפארזה צריכות להשתנות על פני הקרן. תבנית מותאמת זו נחרטת אז על הלייזר באמצעות מודולטור אור מרחבי, מכשיר פיקסל־אפי הפועל כמו הולוגרמה תכנותית.

גלים נקיים, חזקים וגמישים יותר

סימולציות מחשב וניסויים מראים שהשיטה ההולוגראפית הזו מעוררת את דפוסי הפלזמון המתוכננים בצורה נקייה ויעילה יותר מאשר שיטות מבוססות־מבנה קודמות. כאשר אותו גל בצורת ספירלה נוצר על ידי טבעת חתוכה במתכת, החריץ הנוקשה קובעת את המיקום, עושה את היישור לקפדני ומייצרת דיפרקציה חזקה שמטשטשת את הרקע. בניגוד לכך, השיטה ללא מבנה יוצרת ספירלה דומה מאוד עם רעש פחות וכ־50 אחוז שיפור בזיווג האור לגל השטח, הכל בלי שום תכונות חרוטות. מכיוון שלא חורטים כלום במתכת, ניתן להזיז או לעצב מחדש את התבנית פשוט בעדכון ההולוגרמה, מה שנותן דרגת חופש גבוהה הן במיקום והן בצורה שבה מופיעים הגלים.

הפיכת מסלולי פלזמון למזחלות ננו

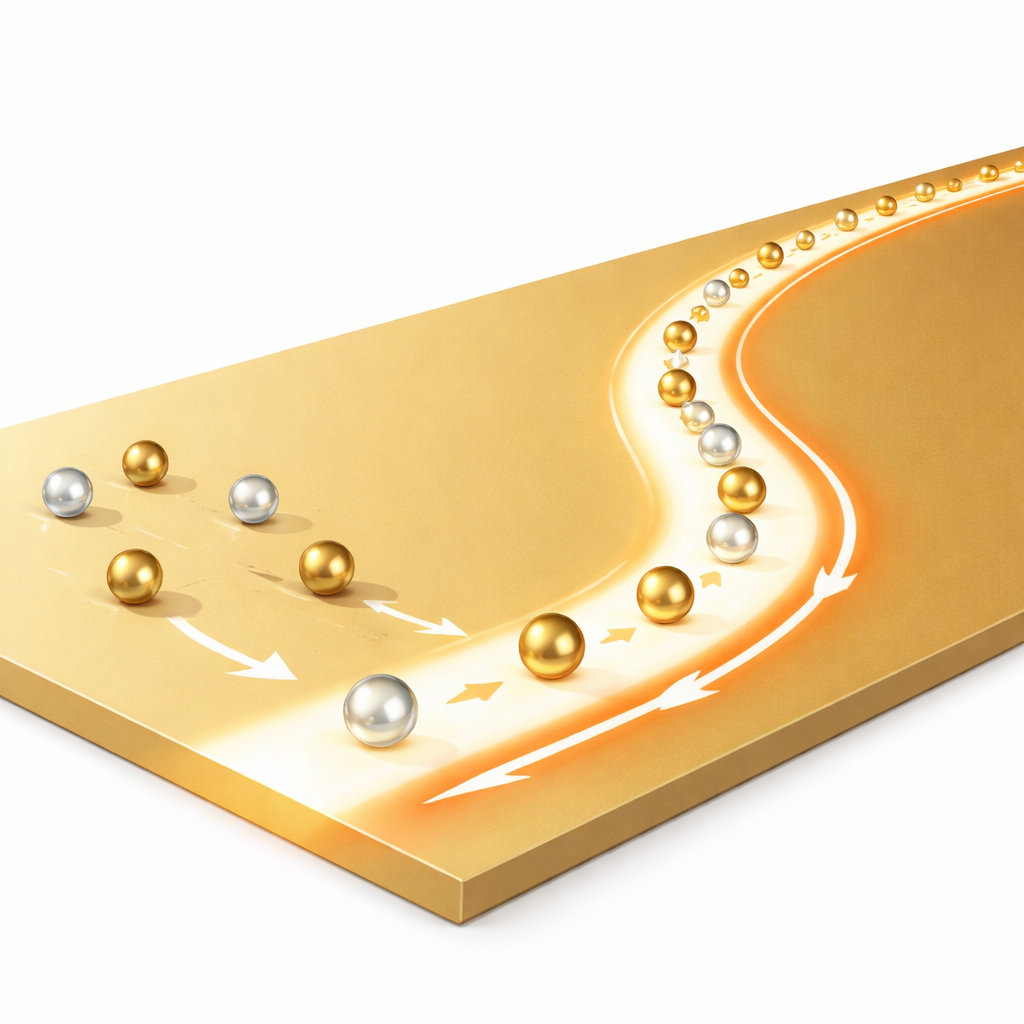

הקבוצה הולכת מעבר לדפוסים קבועים של אור ומבקרת כיצד האנרגיה זורמת לאורךם. על ידי מתן פאזה מפותלת לקרן הנכנסת, הם טוענים את גל השטח במומנט זוויתי אורביטלי, כך שהאנרגיה זורמת לאורך הנתיב המעוקל כמו מים שמקיפים לולאה. כדורים זהב או זכוכית זעירים הצפים בנוזל מעל המתכת מרגישים שתי כוחות עיקריים: כוח אחד מושך אותם אל המסלול הבהיר, והשני דוחף אותם בכיוון זרימת האנרגיה. בניסויים, חלקיקים בודדים נלכדים תחילה על הנתיב הזוהר ואז נישאים לאורך אבנטים, ספירלות ואפילו מסלולים בצורת אותיות, עוקבים בצמידות אחרי מסלולי הפלזמון המתוכננים כמו ילדים שנחלצים על מזחלת משחק זוהרת.

עיצוב מסלולים נעים על פי דרישה

מכיוון שהמערכת מונעת לחלוטין על ידי אור ניתנים לתכנות, המחברים ממחישים גם שילובים דינמיים של מסלולים. על ידי החלפה בין שתי תבניות פשוטות בזמן — כגון קשתות שביחד יוצרות לב, או נתיבים בצורת S שמשרטטים סימן אינסוף — האפקט הממוצע בזמן הוא מסלול מורכב יותר. החלקיקים מונחים בהצלחה לאורך מסלולים מורכבים אלה, מה שמראה שניתן לבנות מסעות מורכבים מתוך רצף של "מזחלות" פשוטות. אסטרטגיה זו משפרת משמעותית את היכולת לנתב עצמים מיקרוסקופיים על שבב באופן מבוקר ומתכונן מחדש.

מה זה אומר עבור מכונות זעירות

ברמה הפרקטית, המחקר הזה מראה שניתן לעצב ולהכווין גלי שטח נשלטים על משטח מתכתי חלק בדיוק גבוה, באמצעות הולוגרמות הנשלטות בתוכנה בלבד. המסלולים המתקבלים הם נקיים, יעילים וקלים לתכנות מחדש, והם יכולים לשמש כחגורות הובלה זעירות לננו־חלקיקים וחפצים קטנים אחרים. "מזחלות" פלזמוניות ללא מבנה כאלה עלולות להפוך לרכיבים מרכזיים במעבדות על שבב בעתיד, שבהן האור לא רק חישה ומעבד מידע אלא גם מעביר חומרים פיזית לאורך נתיבים מתוכננים בלי צורך בחלקים מכניים.

ציטוט: Zhang, Y., Ma, H., Ju, Z. et al. Structureless excitation and manipulation of dynamic holographic plasmonic slides. Nat Commun 17, 2946 (2026). https://doi.org/10.1038/s41467-026-69879-y

מילות מפתח: פלזמונים שטחיים, צבתות אופטיות, עיצוב קרן הולוגראפי, הובלת ננו-חלקיקים, פוטוניקה על שבב
