הנדסת סרטים סלקטיבית לפי אורביטלים משיגה zT גבוה בחומרי תרמו־חשמל מלאי Heusler מסוג p‑type Ru2Ti1−xHfxSi

הפיכת חום מבוזבז לחשמל שימושי

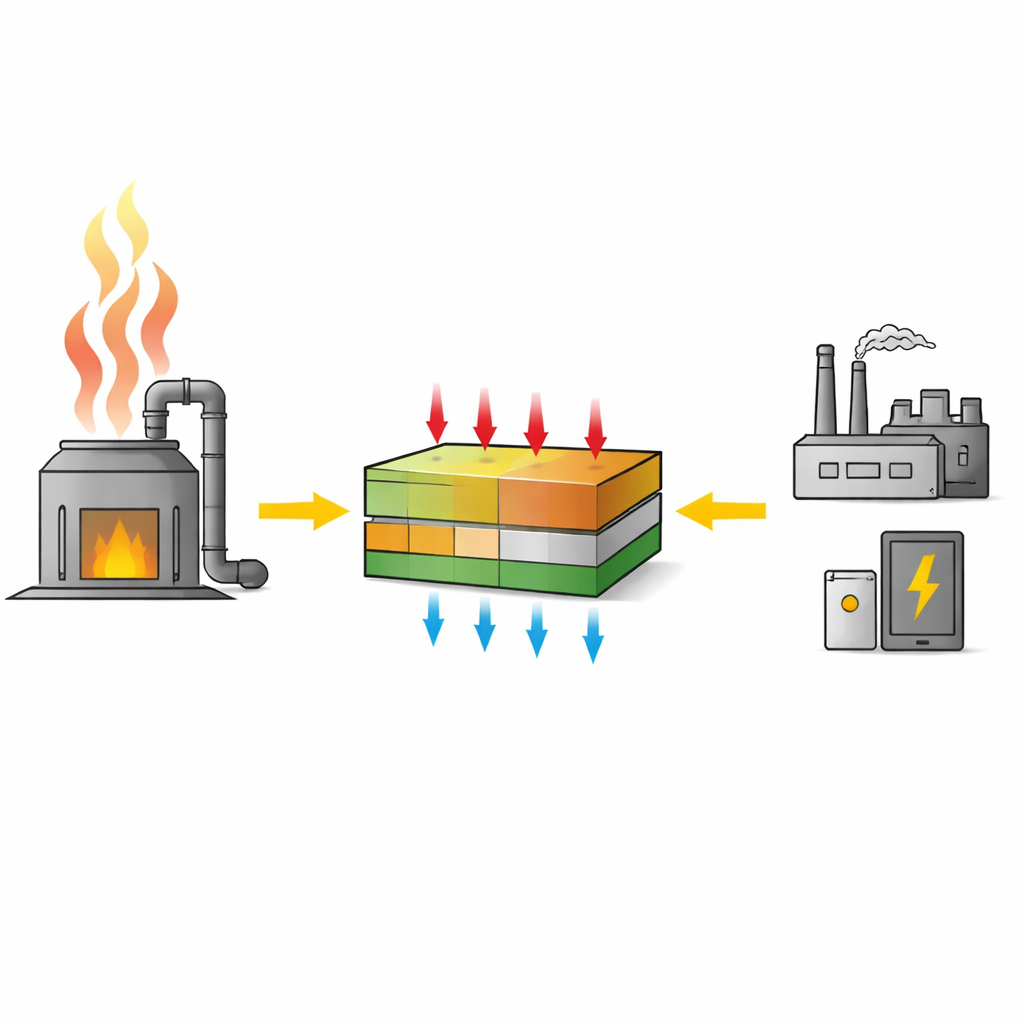

כל יום, מפעלים, תחנות כוח ואפילו מנועי רכב משחררים כמויות עצומות של חום לאוויר. חומרי תרמו‑חשמל מבטיחים ללכוד חלק מהחום המבוזבז הזה ולהפכו ישירות לחשמל, ללא חלקים נעים ובשקט. המאמר הזה חוקר משפחה חדשה של סגסוגות חסונות המבוססות על רותניום, טיטניום, האפניום וסיליקון, שמדחפות את ביצועי קבוצה פחות מוכרת של חומרים תרמו‑חשמליים לשיאים חדשים, ופותחות פתח למכשירים עמידים יותר בסביבות טמפרטורה גבוהה.

מדוע הסגסוגות האלה חשובות

מכשירי תרמו‑חשמל פועלים על רעיון פשוט: אם צד אחד של חומר חם והצד השני קר, נוצר פוטנציאל חשמלי ביניהם. היעילות של המרה זו מתומצתת במספר יחיד, שנקרא zT, שמשלב יחד עד כמה החומר מוליך חשמל, עד כמה הוא מגיב להפרש טמפרטורות ועד כמה הוא מוליך חום. במשך עשרות שנים החומרים הטובים ביותר למכשירים מעשיים היו תרכובות כמו טלוריד הביסמוט והכלכוגנידים על בסיס עופרת או בדיל. הם מבצעים היטב אך יכולים להיות רכים מבחינה מכנית, להכיל רכיבים רעילים או נדירים ולדהות במקרים מסוימים בטמפרטורות גבוהות. בניגוד לכך, תרכובות Heusler — תערובות מסודרות של מתכות ואלמנט מהקבוצה הראשית — חזקות מבחינה מכנית, יציבות כימית ומורכבות מאלמנטים נפוצים יותר, מה שהופך אותן לאטרקטיביות עבור גנרטורים ארוכי־חיים שעשויים לשבת על צינור חם או קו פליטה שנים ארוכות.

זווית חדשה על חומר מבטיח

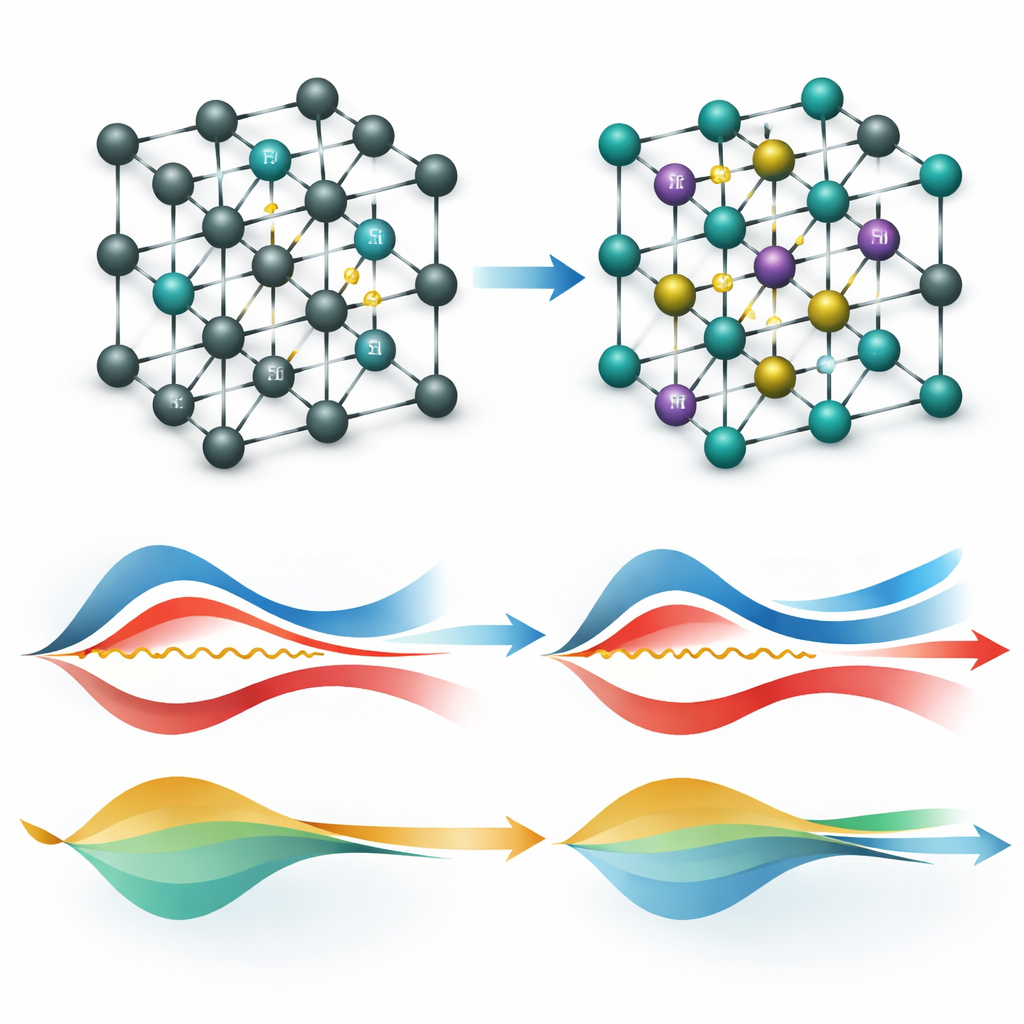

בין תרכובות Heusler, מערכת מסוימת בשם Ru2TiSi כבר משכה תשומת לב כחומר תרמו‑חשמל מבטיח. עבודות קודמות חקרו אותה בעיקר בצורה n‑type, שבה נושאי המטען הם אלקטרונים. עם זאת, תיאוריה רמזה שגרסה p‑type, שבה החום מניע נשאים קבועים חיוביים (חורים), יכולה להציג ביצועים אף טובים יותר — במיוחד אם ניתן לכוונן את נוף האנרגיה הפנימי של האלקטרונים והחורים, ה״בנדים״. בעבודה זו החוקרים עשו בדיוק זאת על‑ידי החלפה הדרגתית של חלק מאטומי הטיטניום באטומי האפניום הכבדים יותר, ויצרו סדרת הרכבים הנרשמת כ‑Ru2Ti1−xHfxSi. החלפת אטומית עדינה זו מאפשרת להם לחקור כיצד מבנה, זרימת חום ותשובה חשמלית משתנים ומסונכרנים ולחפש את הנקודה המתוקה שבה שלושת הגורמים מתיישרים לקבלת zT מקסימלי.

מציאת הנקודה המתוקה בתוך הגביש

הצוות מיפוי תחילה כמה האפניום יכול להכיל המבנה הגבישי ועדיין להישאר אחיד. באמצעות דיפרקציית קרני X ומיקרוסקופ אלקטרונים הם הראו שעד לכ‑20 אחוז האפניום, החומר נשאר כשלב יחיד ומאורגן היטב עם תאי גביש המתרחבים באופן חלק. מעבר למגבלה זו הוא מתפרק לאזורים מרובי־הרכב שונים, מה שפוגע בביצועים התרמו‑חשמליים. בתוך טווח הבטוח, ההתנהגות החשמלית משתנה באופן חודרני: מקדם סיבייטק (Seebeck), שמודד עד כמה הפרש טמפרטורה מניע מתח, שומר על ערך גדול אך שיאו עובר לטמפרטורות מעט נמוכות יותר ככל שמוסיפים יותר האפניום. בו בזמן, ההתנגדות החשמלית אינה מחמירה — ואפילו משתפרת במעט — על אף אי‑סדירות אטומית שנוספה. צירוף בלתי שגרתי זה נובע מכיוון שנתיבי ההולכה העיקריים לחורים נשאים נשענים על מצבים מבוססי רותניום שיחסית אינם רגישים להחלפת טיטניום בהאפניום.

ריסון מעבר החום תוך שמירה על העברת מטען

היכן שהאפניום באמת משלם את עצמו הוא בהסתרת מעבר החום הנשא על ידי תנועות הרשת (פונונים). בהיותו כבד וגדול יותר מהטיטניום, האפניום יוצר ניגוד חזק במסת האטומים ובמתח במבנה הגביש, שמפזר את התנודות הללו ומקטין באופן חד את תרומת הרשת להולכת החום. מדידות מראות שזרימת החום הזו יורדת במידה ניכרת ככל שתכולת האפניום גדלה, מבלי לפגוע בניידות האלקטרונים שעליה מבוססת הולכה חשמלית טובה. שילוב של הולכת חום מדוכאת עם תגובה חשמלית איתנה מניב zT שיא של כ‑0.7 בטווח 700–1000 קלווין עבור ההרכב Ru2Ti0.8Hf0.2Si. לפי המחברים, זהו הערך הגבוה ביותר שנדווח עד כה עבור תרמו‑חשמל מלא‑Heusler במצב גוף מוצק, העולה על קרובים שנחקרו היטב כגון סגסוגות מבוססות Fe2VAl.

מציצים למנוע האלקטרוני

כדי להבין מדוע החלפת האפניום כה יעילה, החוקרים פנו למודל מפושט של ״שני בנדים״ למבנה האלקטרוני, בתמיכה מחישובים קוונטומכניים מפורטים. הניתוח שלהם מראה שהוספת האפניום מרחיבה את הפער האנרגטי בין מצבים מלאים לריקים ודוחפת את רמת פרמי — האנרגיה שמפרידה בין מצבים בדרך כלל מלאים לדרכים בדרך כלל ריקים — קרוב יותר לקצה עליון של רצועת הערכיות. בו בזמן, אופיו של מצב הריק הנמוך ביותר משתנה מדומיננטי בטיטניום לדומיננטי ברותניום ככל שמתקדמים לכיוון תרכובת Ru2HfSi המוחלפת במלואה. שינויים אלה מאזנים מחדש את תרומת האלקטרונים והחורים להובלה ועוזרים לשמור על תגובה תרמו‑חשמלית חזקה גם כאשר הרשת מופרעת. המודלים מצביעים בנוסף כי כיוונונים מתונים במספר הנושאים, לדוגמה על‑ידי החלפה קלה של אלומיניום או אלמנטים כבדים אחרים באתרים אטומיים שונים, יכולים לדחוף את גורם ההספק גבוה יותר ולהעלות את zT מעל 1 אם ניתן להקטין מעט עוד את ההולכה התרמית שכבר נמוכה.

מה משמעות הדבר עבור מכשירים עתידיים

במילים פשוטות, עבודה זו מראה כי בחירה מדוקדקת של אילו אטומים להחליף בסגסוגת חסונה יכולה להפריע באופן סלקטיבי לזרימת החום תוך שמירה או אפילו שיפור של זרימת החשמל — בדיוק השילוב שמבקשים מהנדסי תרמו‑חשמל. תרכובת p‑type Ru2Ti0.8Hf0.2Si קובעת נקודת ייחוס חדשה לחומרי full‑Heusler ומאמצת תחזיות קודמות שהגרסאות p‑type של מערכות אלה יכולות להציג ביצועים טובים מהמקבילות n‑type. עם כיוונון נוסף וקופודופינג, המחברים טוענים שיכולים להישג יעילים גבוהים יותר. בתעשיות המעוניינות להחזיר אנרגיה מציוד חם או זרמי פליטה באמצעות מודולים עמידים וארוכי‑חיים, ממצאים אלה מדגישים פינה מבטיחה וכמעט לא מנוצלת בנוף החומרים.

ציטוט: Garmroudi, F., Serhiienko, I., Parzer, M. et al. Orbital-selective band engineering realizes high zT in p-type Ru₂Ti_1−xHf_xSi full-Heusler thermoelectrics. Nat Commun 17, 2878 (2026). https://doi.org/10.1038/s41467-026-69799-x

מילות מפתח: חומרי תרמו־חשמל, סגסוגות Heusler, שיחזור חום פסולת, הנדסת רצועות באנדים, הולכת חום ברשת הגביש
