ממברנות מטריצת-מעורבת עם חלונות זיהוי מולקולרי להפקת הליום נבחרת מגז טבעי

מדוע הגז הזעיר הזה חשוב

הליום מוכר בעיקר מבלוני מסיבות, אך חשיבותו האמיתית היא בקירור סורקי MRI, בהפעלת מאיצי חלקיקים ובהנעת אלקטרוניקה מתקדמת וטכנולוגיות חלל. הבעיה היא שהליום על פני כדור-הארץ נדיר ומוגבל, ורובו כלוא בגז טבעי תת־קרקעי בריכוזים נמוכים מאוד. השיטות התעשייתיות הנוכחיות להוצאת הליום מתערובת זו צורכות אנרגיה רבה ויקרות. המחקר הזה מתאר סוג חדש של ממברנה-מסננת שיכולה לסנן הליום מתוך גז טבעי בדיוק יוצא דופן, ובכך להפוך את השבת ההליום לנקיה, בזולה וברת-קיימא יותר.

מציאת דרך חכמה יותר לסינון גז

שחזור הליום התעשייתי כיום מתבסס בעיקר על קירור הגז לטמפרטורות נמוכות במיוחד או על מחזורי לחץ ביחידות ספיחה גדולות — שניהם תהליכים עתירי אנרגיה. ממברנות פולימריות כבר מסייעות בהפרדת גזים בחלק מהמתקנים, אך לרוב הן מתמודדות עם פשרה בסיסית: חומרים שמאפשרים מעבר גז מהיר בדרך כלל מבדילים פחות בין סוגי הגז. להפקת הליום התעשייה צריכה ממברנות שאינן רק מהירות יחסית אלא גם בררניות מאוד, המפרידות בין הליום לבין המתאן — המרכיב העיקרי של הגז הטבעי — במקדמים של יותר מאלף. מעט פולימרים מסחריים עומדים בקריטריון הזה. הכותבים מטפלים באתגר באמצעות פלסטיק הנדסי נפוץ בשם Matrimid ומשנים את מבנהו הפנימי כדי שיזהה מולקולות בגודל הליום בעודו מאט מולקולות גדולות יותר.

בניית ממברנה עם פתחים זעירים

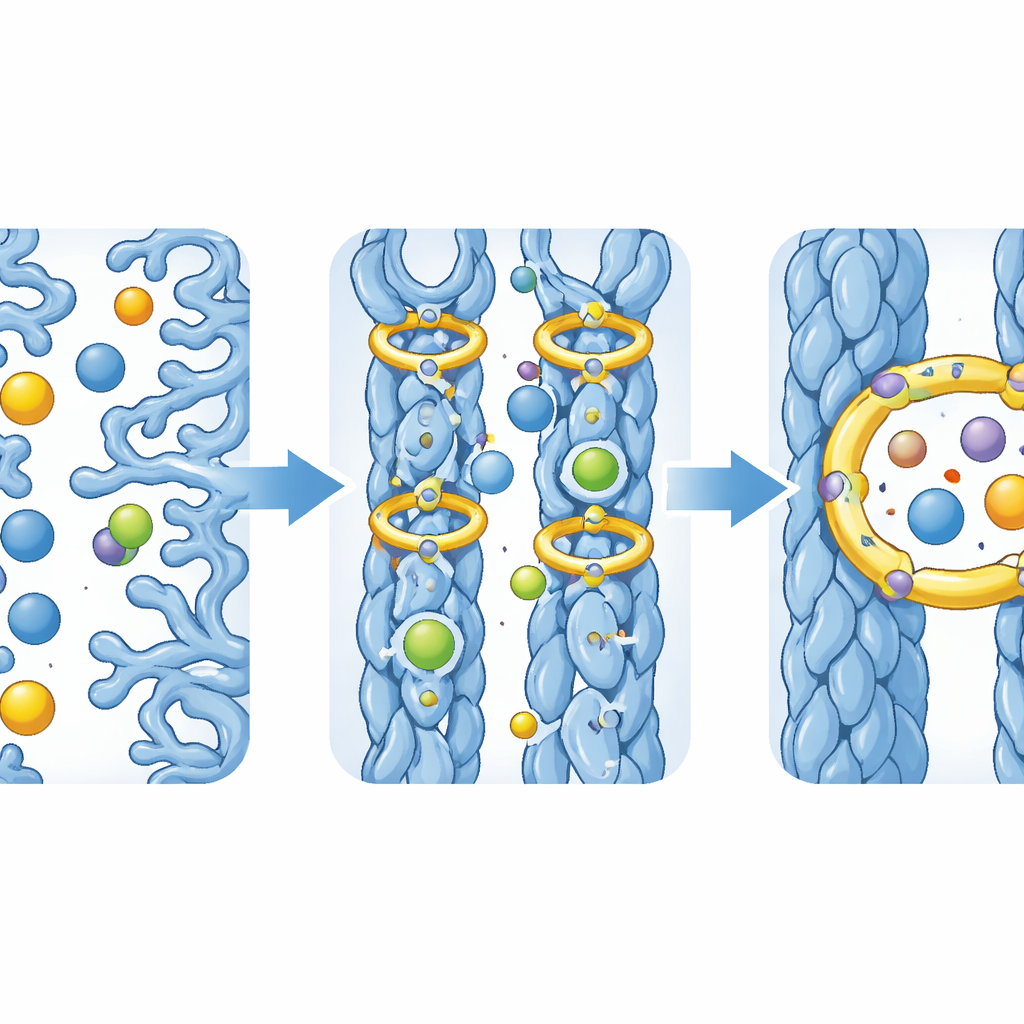

הרעיון המרכזי של הצוות הוא ליצור "ממברנת מטריצת-מעורבת", שבה פולימר רגיל מעורב עם מולקולות מעגליות קטנות נבחרות. הם משתמשים במקרוציקל בשם Cyclen, שהחלל הפנימי שלו מעט גדול יותר מאטום הליום אך קטן מהמתאן. כשה־Cyclen מעורב בתוך Matrimid, הקבוצות המכילות חנקן בו יוצרות קשרי מימן חזקים עם השלד הפולימרי. האינטראקציות האלה מושכות את השרשרות אחת אל השנייה, מה שמצמצם את החללים החופשיים ביניהן. במקביל, טבעות ה־Cyclen פועלות כפתחי-דלת זעירים המעדיפים מעבר גזים קטנים מאוד. הפעולה הכפולה הזו מצמצמת את הפערים האקראיים שהיו מאפשרים למולקולות גדולות לדלוף ומעצבת נתיבים ישירים יותר לבריחת הליום וגזים קטנים דומים.

מבט לתוך החומר החדש

כדי להבין כיצד זה פועל בקנה-מידה ננו, החוקרים השתמשו במספר טכניקות משלימות. מיקרוסקופ אלקטרונים מראה כי ה־Cyclen מפוזר באופן אחיד בממברנה ולא מצטבר לצברים — דבר חיוני למניעת פגמים שיפגעו בבחירה. דיפרקציית קרני־X מגלה שהוספה של כמויות צנועות של Cyclen מקטינה בפועל את המרחק הממוצע בין שרשראות הפולימר, דבר התואם לרעיון של אריזה צפופה ומסודרת יותר. מדידות ספקטרוסקופיות מאשרות שקשרי מימן רבים נוצרים בין Cyclen ל־Matrimid. סימולציות ממוחשבות של המבנה המתקבל מראות שביחס לגידול בתכולת ה־Cyclen מופיעה רשת של ערוצים צרים ומחוברים שהאטומים הקטנים כמו הליום יכולים לנסוע בה, בעוד שגזים גדולים יותר כמו חנקן ומתאן נתקלים בהרבה סתימות ודרכים חסומות.

ביצועים שיאים בהפרדת הליום

כאשר נבדקו עם גזים בודדים, ממברנות המכילות כ־5 אחוז משקל של Cyclen בולטות. הן מכפילות בערך את קצב מעבר ההליום בהשוואה ל־Matrimid טהור, תוך דיכוי משמעותי של זרימת המתאן והחנקן. חוסר האיזון הזה מעלה את הבררנות של הליום מול מתאן לכ־1,660 בטמפרטורת החדר — ערך שעולה על רוב הממברנות הפולימריות ואף מאתגר כמה מסנני מולקולת פחמן מתקדמים. באופן מרשים, ככל שהממברנה מזדקנת בחודשים, היא נדחסת עוד יותר; ההליום נע קצת לאט יותר, אך הנתיבים לגזים הגדולים מצטמצמים אף יותר. לאחר 110 ימים, הבררנות בין הליום למתאן מטפסת לכמעט 6,800, הרבה מעבר למגבלות הביצועים המקובלות לפולימרים. הממברנה פועלת גם בטווחי טמפרטורה ולחץ הדומים לתנאי גז טבעי אמיתיים וניתן לשפכה כסרטים דקים על תמיכות מסננות מתאימות למודולים תעשייתיים.

מה המשמעות של זה עבור הליום ומעבר לו

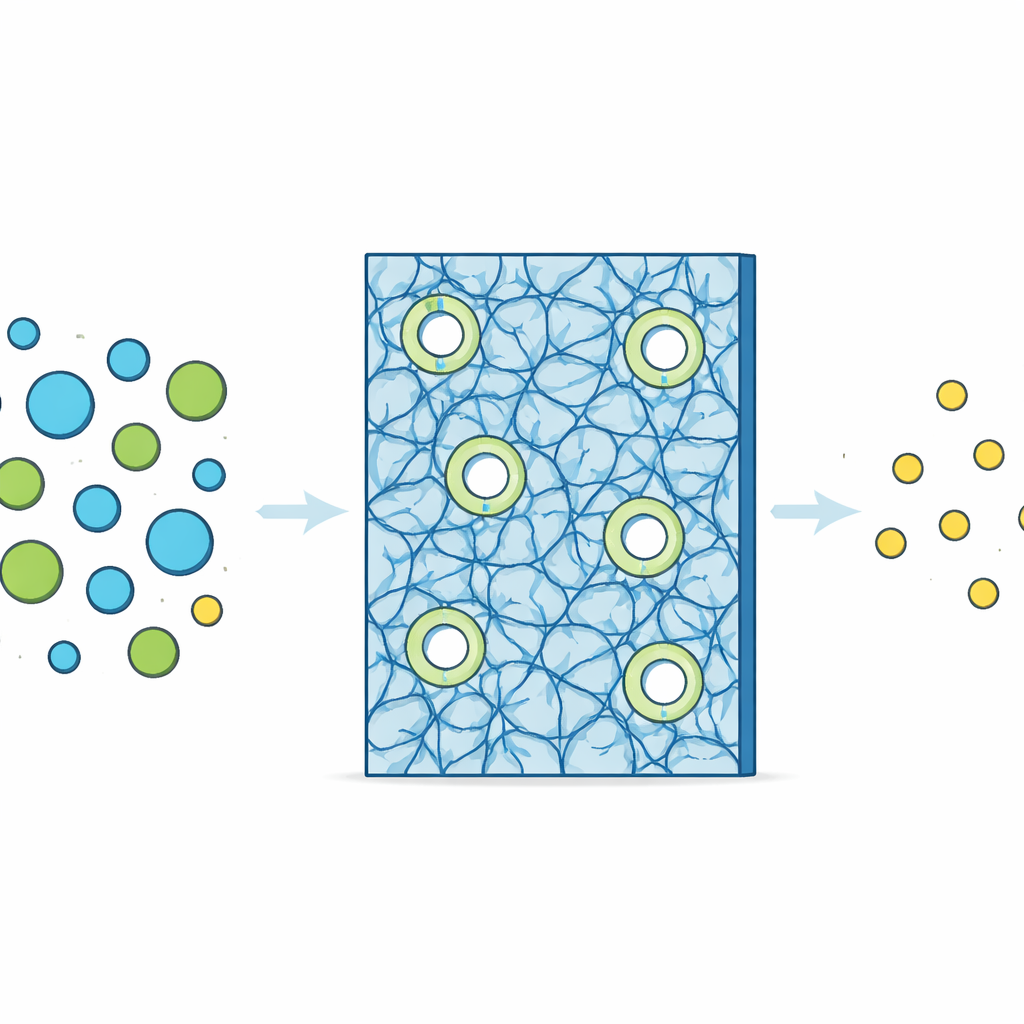

באופן פשוט, החוקרים בנו מסנן פלסטי שמתנהג כמו מסננת מכוילת בגודל: הוא מאפשר לאטומי הליום הזעירים להחליק במהירות בעודו מאלץ את מולקולות הגז הגדולות לנקוט דרכים ארוכות ומתפתלות. על ידי בחירה מדויקת של תוספים טבעתיים עם גודל פנימי מתאימה ועם משיכה חזקה לפולימר המארח, הם הפכו חומר מסחרי שגרתי לאחת הממברנות הבררניות ביותר לדיווח עד כה. אם יהיה ניתן לייצר זאת בקנה מידה גדול, ממברנות כאלה עשויות להוריד את עלויות האנרגיה לשחזור הליום ולהאריך את משך החיים של משאב קריטי זה. אותן עקרונות עיצוב — שימוש ב"חלונות זיהוי" מולקולריים לעיצוב מחדש של החלל החופשי בתוך פולימרים — יכולות גם להישם לטיהור מימן או ללכידת פחמן דו-חמצני, ומכוונות לדור חדש של ממברנות חכמות ובררניות מאוד.

ציטוט: He, W., Wang, X., Guan, J. et al. Mixed-matrix membranes with molecular recognition windows for selective helium extraction from natural gas. Nat Commun 17, 2942 (2026). https://doi.org/10.1038/s41467-026-69768-4

מילות מפתח: הפרדת הליום, ממברנות לגזים, עיבוד גז טבעי, ממברנות מטריצת-מעורבת, מקרוציקל Cyclen
