Un cadre de jumeau numérique déployable pour la compression des spécifications de couple de serrage des boulons dans l’assemblage de châssis de véhicules électriques

Pourquoi cela compte pour les voitures électriques du quotidien

Les véhicules électriques modernes sont maintenus par des milliers de boulons. Si ces boulons sont serrés trop faiblement, des pièces peuvent vibrer ou se détacher ; trop fortement, et des composants s’usent ou la production ralentit. Les constructeurs automobiles s’en sortent en utilisant de longues tables compliquées de réglages de couple — une pour presque chaque famille de boulons. Cet article montre comment un « jumeau numérique » du véhicule et de l’usine peut considérablement simplifier ces tables de couple tout en maintenant la sécurité, le silence et la rentabilité de la fabrication des VE.

Comment les boulons et le rythme d’usine sont liés

Dans un châssis de VE, les boulons doivent résister à des années de vibrations, de virages, de freinages et aux forces pulsées de la traction électrique. Les ingénieurs jouent généralement la sécurité en assignant de nombreux objectifs de couple légèrement différents à différentes familles de boulons. Mais chaque couple unique exige des programmes d’outil et des effecteurs spécifiques, ce qui ralentit la production et complique la planification des véhicules à guidage automatique (AGV) qui livrent les pièces. Les auteurs recadrent cela comme un problème système global : peut‑on standardiser les réglages de couple à travers le véhicule tout en préservant les marges de sécurité et en maintenant la ligne d’assemblage fluide et économique ?

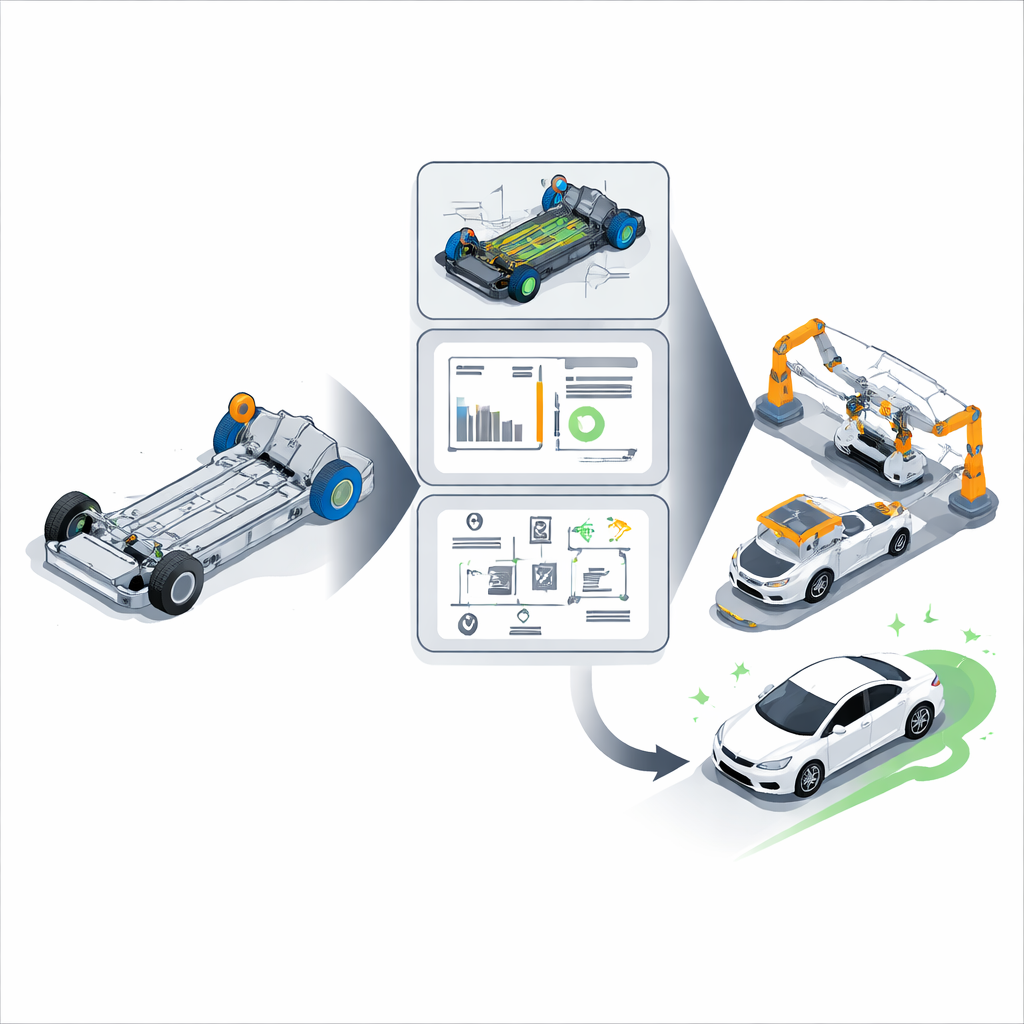

Une usine virtuelle qui prédit, optimise et vérifie

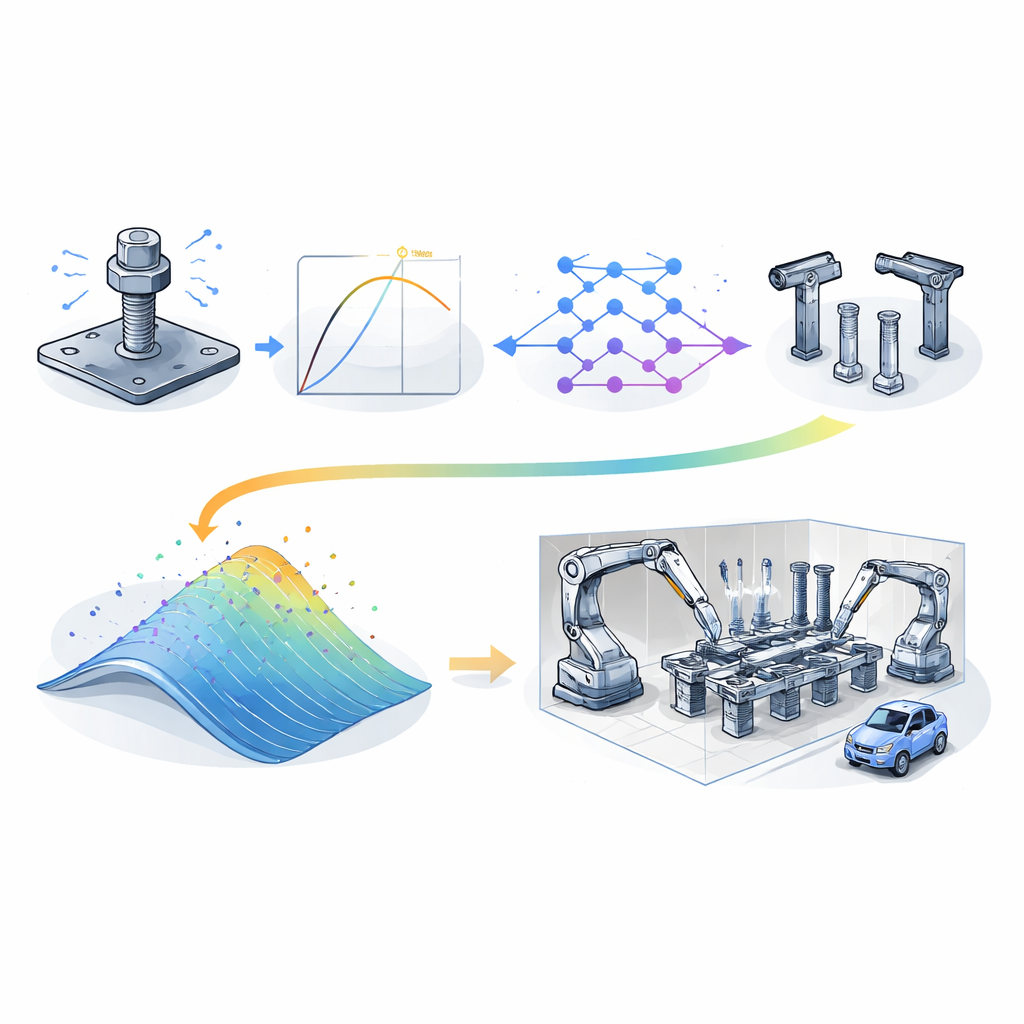

L’équipe construit un jumeau numérique déployable qui reflète à la fois la mécanique des assemblages boulonnés et les réalités de l’atelier. Une couche modélise comment un couple commandé se traduit en force de serrage qui maintient les pièces ensemble, en tenant compte du frottement, de la géométrie des boulons, de l’usure due aux réutilisations et de l’environnement vibratoire tridimensionnel autour de chaque assemblage. Elle vérifie que les boulons respectent les limites de fatigue et de sécurité sous des charges en régime pessimiste. Une seconde couche scrute les « signatures » de serrage — les courbes couple‑angle enregistrées à chaque pose de boulon — et utilise un modèle moderne d’apprentissage de séquences pour estimer la probabilité qu’un assemblage soit ultérieurement rejeté. Une troisième couche représente la logistique de la ligne, incluant les temps de déplacement des AGV, l’équilibrage des postes de travail et l’impact du changement d’outils ou de réglages de couple sur l’efficacité globale des équipements.

Recherche de meilleures tables de couple, pas d’une unique « meilleure » réponse

Étant donné qu’il n’existe pas de compromis unique parfait entre qualité, coût et vitesse, les auteurs utilisent un algorithme de recherche multi‑objectif inspiré du mouvement des essaims. Chaque « particule » de cet essaim encode une table complète de couples ainsi que des décisions connexes telles que le nombre de postes nécessaires et le routage des AGV. L’essaim explore des combinaisons qui réduisent les rejets attendus et le coût unitaire tout en respectant des règles de sécurité strictes, un plafond de taux de rejet et des limites pratiques sur la vibration et le frottement. Les solutions proches de la violation sont repoussées dans la région sûre par de très petites modifications de couple, et une archive externe conserve les compromis les plus prometteurs. Crucialement, les meilleurs candidats sont périodiquement réévalués par une version du jumeau numérique de plus haute fidélité qui propage les incertitudes, servant de portail de validation avant toute approbation pour l’atelier.

De la simulation aux VE réels sur la route

Le flux de travail est testé sur trois plates‑formes VE apparentées puis déployé pendant une année complète sur une chaîne industrielle produisant 5 524 véhicules. Le jumeau numérique apprend des détails propres à la plateforme tels que la masse et l’empattement, tout en trouvant des points de « genou » très semblables — des régions d’exploitation où une petite augmentation du coût procure un grand gain de qualité. Grâce à ces enseignements, les ingénieurs compressent la table de couple, passant de 23 réglages différents à 8, réduisant d’environ deux‑tiers le nombre de variantes d’outils et de programmes. Cette simplification diminue les changements d’effecteurs de 31 % et le temps d’inactivité des AGV de 14 %, tout en maintenant les taux mesurés de desserrage des boulons entre 0,01 % et 0,05 %, dans l’objectif interne de l’entreprise. Des vérifications par essais routiers sur surfaces variées confirment que les couples standardisés protègent toujours contre le desserrage sous vibration réelle.

Ce que cela signifie pour les conducteurs et les usines

Pour le grand public, le message est que des modèles virtuels plus intelligents peuvent permettre aux constructeurs d’ajuster moins de paramètres sans compromettre la sécurité. En reliant des modèles basés sur la physique, la prédiction de la qualité pilotée par les données et la logistique d’usine dans une boucle fermée, le cadre proposé trouve des calendriers de couple qui maintiennent les boulons des châssis de VE sécurisés tout en rationalisant la production. Le résultat est un processus d’assemblage plus homogène, moins de temps et d’outillage gaspillés et des véhicules silencieusement fiables — des bénéfices qui s’appliquent non seulement à un modèle mais à plusieurs plates‑formes apparentées.

Citation: Wang, H., Huang, Z., Lan, Z. et al. A deployable digital twin framework for bolt-torque specification compression in EV chassis assembly. Sci Rep 16, 13164 (2026). https://doi.org/10.1038/s41598-026-43641-2

Mots-clés: assemblage de véhicules électriques, serrage des boulons, jumeau numérique, optimisation d’usine, algorithmes multi‑objectifs
