Configurations de pôles magnétiques structurées dans des aimants liés

Façonner les champs magnétiques à l’intérieur des plastiques du quotidien

On imagine généralement les aimants comme des blocs solides qui adhèrent simplement au métal. Mais de nombreux dispositifs émergents — des moteurs compacts aux pinces de robotique souple — nécessitent des aimants dont l’intensité et la direction varient d’un point à l’autre à l’intérieur d’une seule pièce. Cet article montre comment « imprimer » de tels aimants structurés directement dans du plastique à l’aide d’un procédé d’impression 3D par laser, ouvrant la voie à des champs magnétiques sur mesure intégrés dans des composants courants.

Pourquoi les aimants imprimés sont importants

Les aimants traditionnels sont fabriqués en masse puis découpés et assemblés pour former des configurations complexes. Cela fonctionne pour des moteurs simples, mais devient gênant, coûteux et parfois impossible quand les dispositifs rétrécissent ou que les formes se complexifient. La fabrication additive, ou impression 3D, promet une approche différente : mélanger des particules magnétiques dans un plastique, imprimer presque n’importe quelle forme et laisser le plastique maintenir l’ensemble. Des travaux antérieurs ont déjà montré qu’il est possible d’imprimer des aimants par plusieurs techniques, mais les propriétés magnétiques étaient généralement uniformes dans la pièce. L’objectif ici est plus ambitieux — créer des aimants dont les régions internes peuvent être rendues plus ou moins puissantes et dont les pôles peuvent pointer dans des directions différentes, le tout en une seule impression continue.

Construire une imprimante 3D plus intelligente

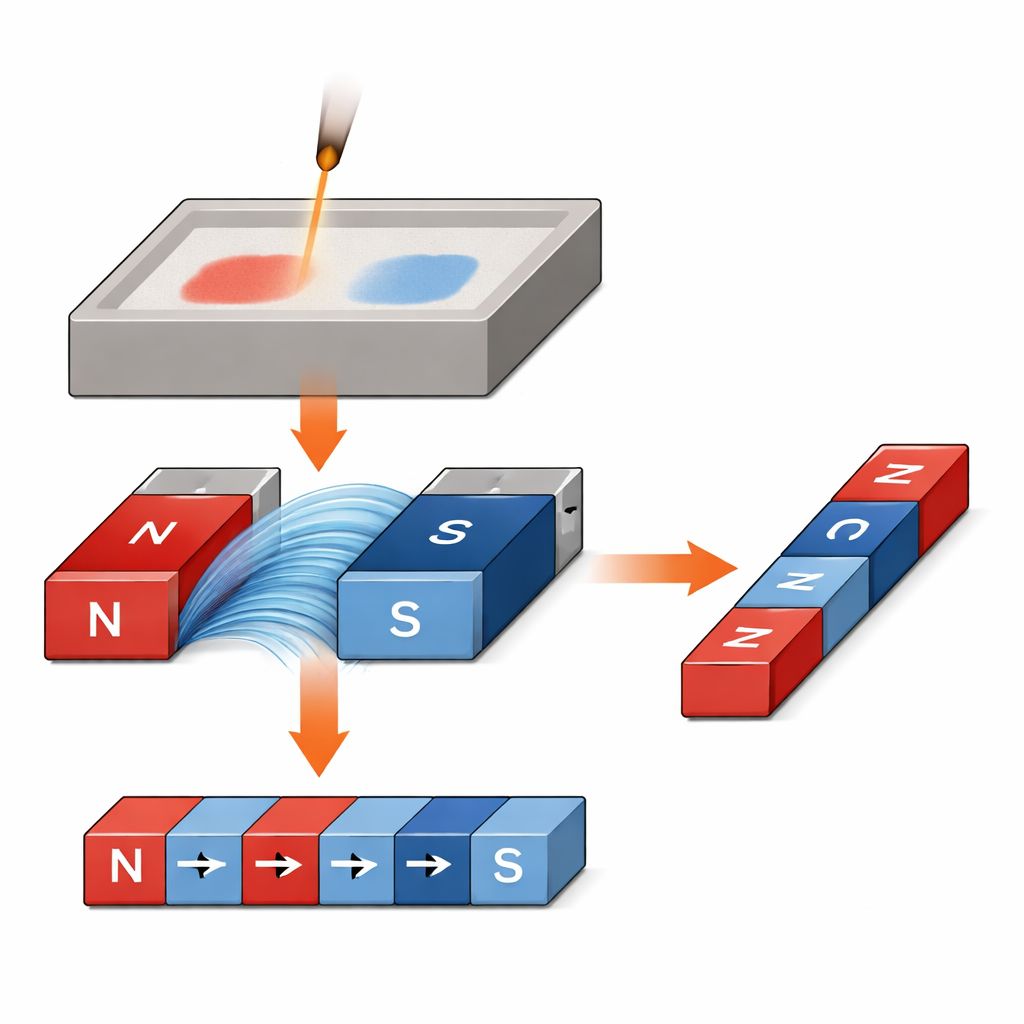

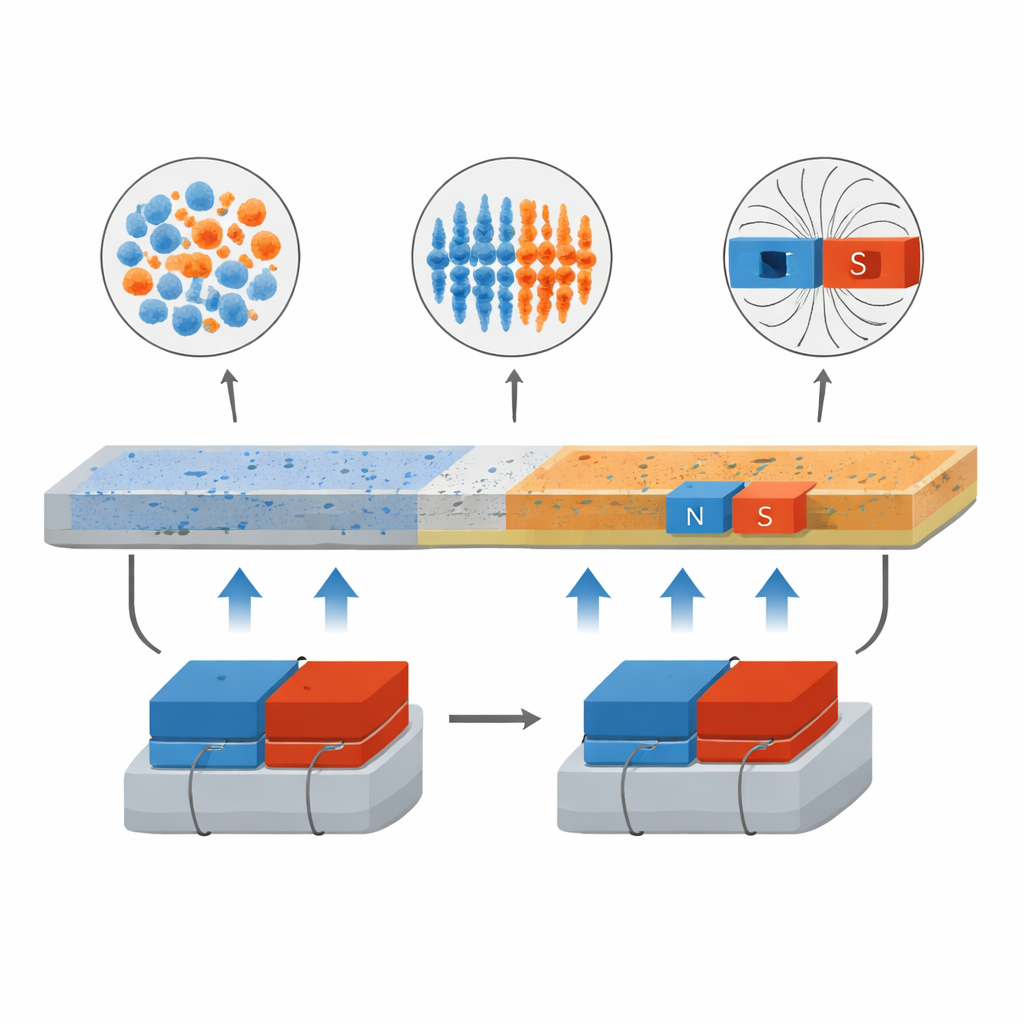

Les chercheurs ont modifié un système de frittage laser sélectif, une forme d’impression 3D qui utilise un laser pour fusionner la poudre couche par couche. Ils ont commencé avec une poudre de nylon comme plastique de base et y ont ajouté des poudres magnétiques soigneusement choisies : un aimant « dur » (NdFeB), qui conserve sa magnétisation, et deux aimants « mous » (FeSi et FeCo), qui répondent fortement à un champ mais perdent la plupart de leur magnétisme une fois le champ retiré. Au-dessus du lit de poudre, le laser traçait chaque couche de la pièce. Sous le lit, des électroaimants conçus sur mesure appliquaient des champs magnétiques contrôlés pendant et après la fusion des poudres. De plus, un ensemble de trémies miniatures et une buse d’aspiration suivaient la lame répartitrice afin que de petites poches de poudre de base puissent être retirées et remplacées par des poudres magnétiques spécifiques à des emplacements précis. Le résultat était une barre plastique imprimée contenant des « îlots magnétiques » intégrés, faits de matériaux différents et exposés à des directions de champ différentes.

Observer des motifs dans le paysage magnétique

Pour évaluer l’efficacité de cette stratégie, l’équipe a produit de simples barres contenant deux îlots magnétiques aux extrémités, parfois en utilisant le même aimant dur des deux côtés, parfois en associant l’aimant dur à l’un des matériaux mous. Ils ont ensuite mesuré le champ magnétique à la surface à l’aide d’une sonde et utilisé une fine couche de ferrofluide — un liquide qui adhère aux régions magnétiques — pour visualiser où les lignes de champ émergeaient ou revenaient. Même à l’état imprimé, sans traitement postérieur puissant, les barres montraient des motifs de pôles clairs et non uniformes. En changeant simplement la direction du champ externe appliqué pendant l’impression, les chercheurs pouvaient faire en sorte qu’une extrémité de la barre privilégie une région de type nord tandis que l’autre privilégiait une région de type sud, ou diviser une région en configurations multipôles plus complexes.

Renforcer l’intensité magnétique

L’impression seule produisait seulement des champs faibles, donc les chercheurs ont ensuite placé les pièces dans un magnétiseur externe puissant, de la même manière que l’on active généralement les aimants permanents. Après aimantation à des intensités de l’ordre de 1,5 à 1,9 tesla, les valeurs de flux magnétique local dans les régions d’aimant dur ont augmenté de plusieurs fois. Pour des barres contenant du NdFeB associé à du FeSi ou du FeCo, les régions faisant face au pôle nord ont atteint environ quatre à dix fois leur intensité d’origine imprimée, tandis que les régions d’aimant mou restaient quasiment dépourvues de magnétisme permanent. Lors de l’examen des échantillons sous un champ externe supplémentaire, les deux combinaisons ont produit de fortes différences bien définies entre zones de type nord et de type sud — de l’ordre de dizaines de millitesla — sans perdre les motifs spatiaux établis pendant l’impression. Même lorsque la direction du champ externe était inversée, les barres conservaienent un « axe facile » préféré, un biais directionnel qui avait été imprimé lors de l’étape de consolidation au laser.

Des barres de laboratoire aux machines du futur

Pris ensemble, les résultats confirment l’idée centrale de l’étude : l’impression 3D peut faire plus que façonner l’extérieur d’un aimant ; elle peut aussi structurer son paysage magnétique interne. En combinant le contrôle en temps réel des poudres déposées avec des champs magnétiques externes finement synchronisés, l’équipe a démontré des aimants liés dont les pôles et les intensités varient de manière programmable. Bien que les échantillons présentés soient de simples barres, la même méthode pourrait être étendue à des formes plus complexes et à plusieurs matériaux magnétiques. Pour les non-spécialistes, le message clé est que les aimants du futur pourront être imprimés comme des circuits imprimés sophistiqués, avec des régions qui guident, concentrent ou annulent les champs exactement là où c’est nécessaire, permettant des moteurs plus fins, une lévitation magnétique plus efficace et des dispositifs souples qui se plient ou agrippent sur commande.

Citation: Behera, M.P., Lv, Y. & Singamneni, S. Patterned magnetic pole configurations in bonded magnets. Sci Rep 16, 13102 (2026). https://doi.org/10.1038/s41598-026-43131-5

Mots-clés: aimants imprimés en 3D, frittage laser sélectif, mise en forme du champ magnétique, composites magnétiques liés, fabrication couplée à l'énergie
