Transistors à film mince ambipolaires et circuits inverseurs basés sur des hétérostructures bicouches de dimensions mixtes

Électronique plus intelligente à partir de composants ultra-fins

Les appareils d’aujourd’hui — des téléphones aux montres connectées — reposent sur de minuscules commutateurs appelés transistors. À mesure que les ingénieurs cherchent à réduire leur taille et à améliorer leur efficacité, ils se tournent vers des matériaux épais d’un atome ou deux. Cette étude montre une nouvelle façon de combiner deux de ces matériaux ultra-fins afin qu’un seul transistor puisse se comporter comme les deux types de commutateurs nécessaires pour une logique basse consommation, simplifiant potentiellement la fabrication des futures électroniques flexibles et grand format.

Pourquoi de nouveaux commutateurs sont importants

Les circuits numériques modernes s’appuient sur des paires de transistors qui laissent passer soit une charge négative soit une charge positive, fonctionnant ensemble un peu comme une balançoire pour économiser de l’énergie et résister au bruit électrique. Le disulfure de molybdène (MoS₂), un cristal en feuillet d’une seule couche moléculaire, est un candidat de choix pour l’électronique de nouvelle génération car il conduit bien le courant et peut être synthétisé sur de grandes surfaces. Mais il préfère naturellement un seul type de charge, rendant difficile la formation des paires complémentaires dont dépendent les circuits logiques standards sans recourir à des étapes de traitement complexes et délicates. Trouver une manière simple d’ajouter le comportement manquant sans perturber le MoS₂ constitue donc un défi majeur.

Combiner deux mondes dans un même canal

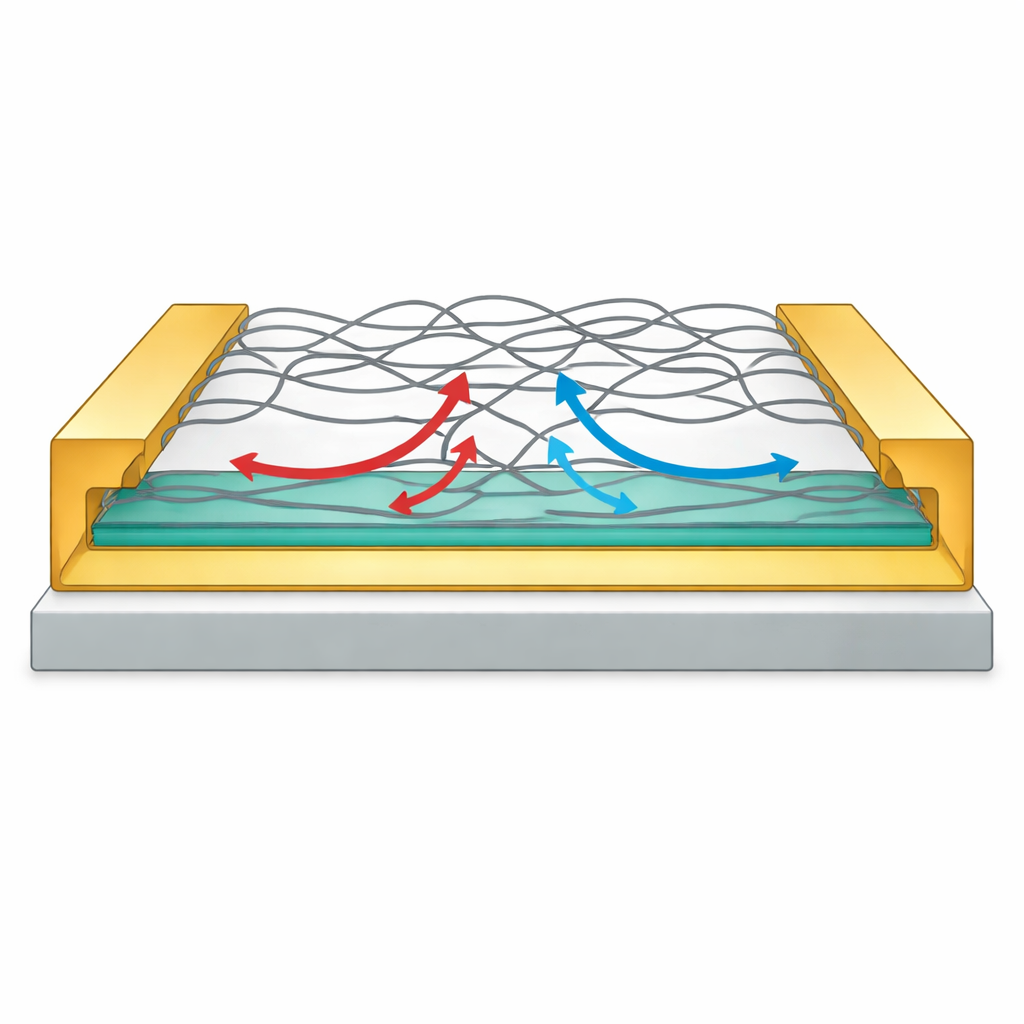

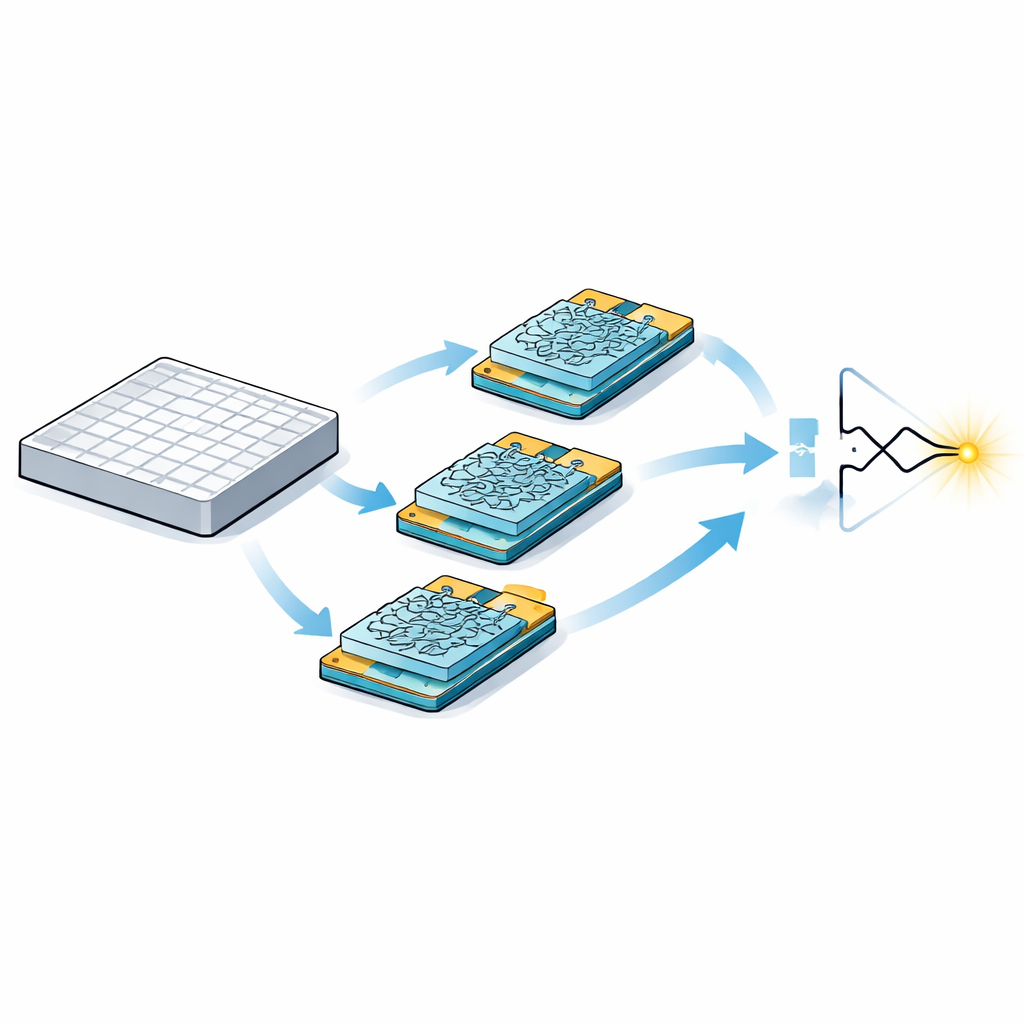

Les auteurs s’attaquent à ce problème en empilant deux types de matériaux très différents dans un seul canal de transistor : une couche bidimensionnelle plane de MoS₂ qui favorise les charges négatives, et un maillage aléatoire de nanotubes de carbone monofeuillet (SWCNT) unidimensionnels qui favorisent les charges positives à l’air libre. D’abord, ils poussent des cristaux monocouches de MoS₂ sur de grandes surfaces par une méthode évolutive et les transfèrent sur une couche isolante dotée d’une électrode de grille intégrée en dessous. Ils utilisent ensuite l’impression jet d’encre — à la manière d’une imprimante de bureau hautement technologique — pour déposer des contacts argentés puis un réseau de nanotubes en motifs exactement là où ils veulent des dispositifs ambipolaires. Ce canal bicouche mixte permet au courant de circuler soit par la feuille de MoS₂ soit par le maillage de nanotubes, selon la polarisation de la grille sous-jacente.

Un seul dispositif, deux voies de charge

Avant d’empiler les couches, l’équipe caractérise des transistors individuels de MoS₂ et de nanotubes. Comme prévu, le MoS₂ conduit lorsque la grille attire des charges négatives, tandis que les dispositifs à nanotubes conduisent lorsque la grille attire des charges positives. Quand les nanotubes sont imprimés par jet d’encre sur des canaux de MoS₂ préexistants et partagent les mêmes électrodes de source et de drain, le transistor résultant présente la réponse caractéristique en « V » : le courant est élevé aux tensions de grille positives et négatives et chute au milieu. Ce comportement s’interprète comme deux chemins parallèles — l’un dans le MoS₂ et l’autre dans les nanotubes — où le chemin le plus favorable domine selon la tension appliquée. Fait important, le chemin dans le MoS₂ reste largement intact après l’impression, et le dispositif combiné atteint des rapports marche–arrêt utiles supérieurs à mille pour les deux types de charge, avec des performances comparables aux technologies à film mince apparentées.

Des commutateurs isolés à la logique opérationnelle

Pour montrer que ceci n’est pas une simple curiosité au niveau du dispositif, les chercheurs construisent un élément logique simple mais crucial : un inverseur, qui transforme un « 0 » en « 1 » et vice versa. Ils utilisent un transistor ambipolaire bicouche comme élément de pull-up et un transistor MoS₂ ordinaire comme élément de pull-down, tous interconnectés par de l’argent imprimé. Ce circuit inverse proprement les signaux d’entrée à des tensions d’alimentation aussi basses que 2 volts et fonctionne en conditions continues (DC) comme avec des signaux variables (AC), affichant des commutations nettes et un gain respectable — la pente avec laquelle la sortie réagit à l’entrée. Bien que l’élément de pull-up ne s’éteigne jamais complètement, entraînant une consommation d’énergie supplémentaire par rapport à des paires complémentaires idéales, la fonction logique reste robuste et reproductible sur plusieurs échantillons.

Ce que cela signifie pour les dispositifs futurs

En termes simples, l’étude propose une recette pratique pour dessiner des commutateurs à double comportement exactement là où ils sont nécessaires sur une puce par ailleurs recouverte d’un matériau unilatéral. En imprimant simplement une couche de nanotubes sur des régions sélectionnées de MoS₂, l’équipe convertit des transistors ordinaires en transistors ambipolaires sans usinage complexe ni multiples étapes d’alignement. Cette stratégie « imprimer où nécessaire » pourrait simplifier la fabrication de circuits grand format et basse consommation sur des surfaces flexibles ou non conventionnelles, nous rapprochant d’écrans pliables, de capteurs portables et d’autres électroniques plus légères, plus fines et plus économes en énergie.

Citation: Baek, S., Kim, S., Lee, H.Y. et al. Ambipolar thin-film transistors and inverter circuits based on mixed-dimensional bilayer heterostructures. Sci Rep 16, 9823 (2026). https://doi.org/10.1038/s41598-026-40382-0

Mots-clés: transistor ambipolaire, semi-conducteurs bidimensionnels, nanotubes de carbone, électronique imprimée, inverseurs logiques
