Recherche sur l'analyse de stabilité et la technologie de contrôle des routes dans le front de taille insulaire sous-jacent

Pourquoi les galeries souterraines sont importantes

Au plus profond du nord de la Chine, les mineurs de charbon dépendent des routes souterraines pour déplacer les personnes, l’air et l’équipement. Si ces tunnels se déforment ou s’effondrent, l’exploitation doit ralentir ou s’arrêter, mettant en danger les travailleurs et menaçant une source majeure d’énergie. Cet article examine une situation particulièrement délicate : un panneau de charbon qui se comporte comme une « île » sous des zones déjà exploitées et des piliers de charbon résiduels. Les auteurs montrent comment les contraintes issues de ces travaux anciens se concentrent dans la roche, puis conçoivent un système d’appui qui maintient la nouvelle route stable et sûre.

Couches de travaux anciens et nouveaux

L’étude se concentre sur la mine de charbon de Yanghuopan, dans la province du Shaanxi, où un long et étroit panneau de charbon — appelé front de taille 30 119 — se situe sous une couche déjà exploitée. Au‑dessus se trouvent des vides (goafs) et des blocs solides de charbon laissés en tant que piliers. Cette configuration crée un front « insulaire isolé » entouré sur trois côtés par des zones excavées. La route étudiée, qui ramène l’air de ventilation du front, doit passer sous des zones de goaf à faible contrainte et sous des piliers de charbon résiduels à forte contrainte. Parce que les roches de toit et de sol sont relativement résistantes (sandstones et siltstones) mais que le champ de contraintes est très inégal, un schéma d’appui unique serait à la fois dangereux et inefficace.

Comment les piliers résiduels poussent sur les couches inférieures

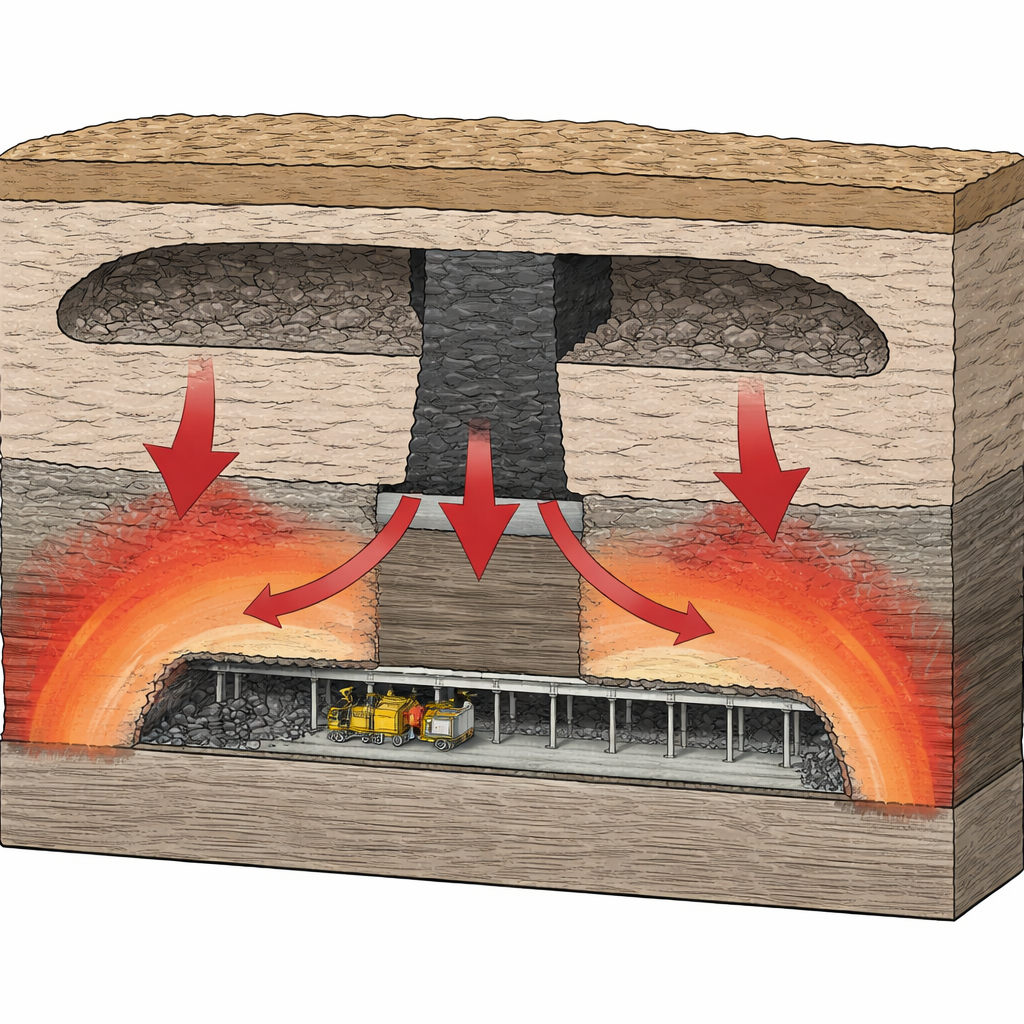

Les chercheurs utilisent d’abord la théorie de la mécanique des roches pour comprendre comment la force des piliers de charbon supérieurs se transmet vers le bas. Ils considèrent un pilier comme une bande de roche chargée appuyant sur un massif de couche inférieure beaucoup plus épais et calculent comment cette charge concentrée se répartit avec la profondeur. Leur analyse montre que directement sous un pilier de charbon résiduel, la couche inférieure subit une contrainte verticale d’environ 1,6 fois supérieure au niveau naturel de fond, et que cette influence s’étend latéralement de plus de 60 mètres le long de la couche inférieure. Autrement dit, même si la couche supérieure a déjà été exploitée, le pilier résiduel continue de concentrer le poids sur les roches et les galeries situées en dessous, créant des zones distinctes d’augmentation et d’allégement des contraintes.

Simulation des contraintes, des dommages et des déplacements

Pour voir comment ces forces se manifestent autour de la route, l’équipe construit un modèle informatique tridimensionnel des couches rocheuses et de la séquence minière à l’aide d’un logiciel de simulation numérique. Ils « exhaussent » la couche supérieure pour créer des goafs et des piliers, puis simulent l’excavation de la couche 3–1 inférieure et l’avancement par étapes du front 30 119. Le modèle révèle cinq régions distinctes sous les travaux supérieurs : deux zones de faible contrainte sous les goafs, deux zones de forte concentration sous le premier et le second piliers résiduels, et une zone de contrainte normale sous le charbon non exploité. À mesure que le front inférieur progresse, la charge supplémentaire maximale devant celui‑ci apparaît systématiquement à environ huit mètres en avant du front, mais son amplitude varie fortement selon la position : les contraintes sont les plus élevées sous le premier pilier résiduel et quelque peu moindres sous le second.

Où la galerie souffre le plus

Les simulations suivent également l’étendue de la roche autour de la route qui cède ou se fissure (la « zone plastique ») et l’ampleur des mouvements du toit et des parois vers l’intérieur. Lorsque la route se situe sous des régions d’allégement de contraintes, les bandes de dommages qui l’entourent sont relativement peu profondes et les déformations modestes. Sous le premier pilier résiduel, en revanche, la charge concentrée et la pression d’avancement du front se combinent pour approfondir la zone fracturée du toit et des parois latérales et provoquer un affaissement du toit et une convergence des parois beaucoup plus importants. Sous le second pilier, la réponse reste sérieuse mais plus atténuée : le mouvement du toit vaut environ la moitié de celui observé sous le premier pilier, et le déplacement de la paroi de charbon solide diminue de plus de trois quarts. Ces contrastes confirment que le comportement de la route dépend non seulement du type de roche, mais aussi de l’histoire complexe des contraintes imposée par les exploitations antérieures.

Concevoir l’appui là où il est vraiment nécessaire

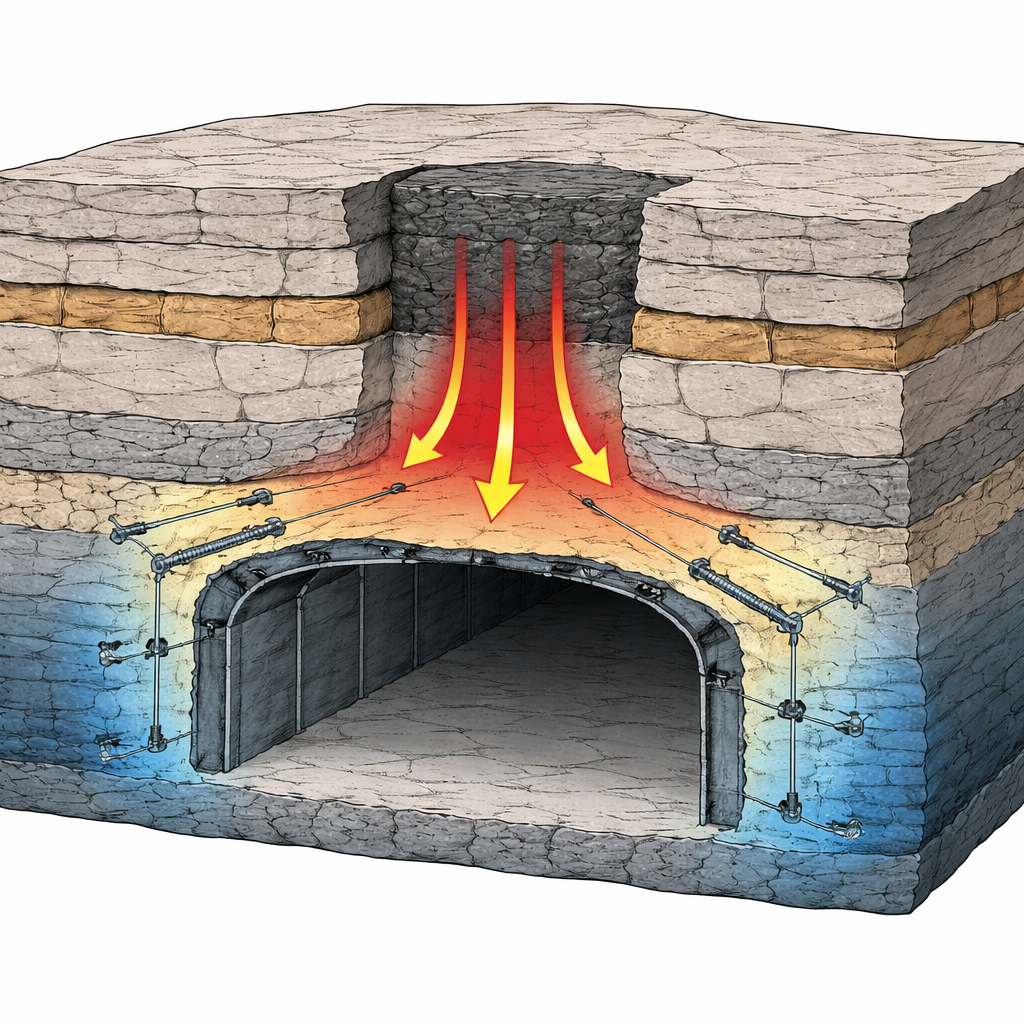

Guidés par ces résultats, les auteurs divisent la route en deux types de zones de contrôle. Dans les tronçons sous les goafs et les zones de contrainte proche de la normale, ils adoptent un schéma d’appui conventionnel utilisant des boulons d’ancrage, des câbles et du grillage. Sous les zones de forte contrainte influencées par les piliers résiduels, ils renforcent la conception : densification des boulons de toit, long ancrage par câble disposé en motif de renforcement, et ajout de boulons latéraux pour « recoudre » le pilier de charbon et les parois. Ils vérifient ensuite les performances en place en surveillant l’affaissement du toit, la convergence des parois et les charges supportées par les boulons et câbles à plusieurs stations au fur et à mesure de l’avancement du front. L’affaissement mesuré du toit reste d’environ un centimètre et la fermeture des parois de quelques millimètres, tandis que les charges sur les supports demeurent bien en‑dessous de leur capacité, indiquant une marge de sécurité confortable.

Ce que cela signifie pour une exploitation plus sûre

Concrètement, l’étude montre que les galeries sous des panneaux insulaires isolés peuvent être maintenues stables si les ingénieurs cartographient d’abord comment les anciens piliers et goafs reconfigurent le champ de contraintes, puis adaptent les soutènements à chaque zone. Plutôt que de sur‑renforcer partout ou de risquer une défaillance dans des points chauds cachés, l’approche concentre un soutien lourd là où la contrainte est maximale et utilise des systèmes plus légers là où la roche est naturellement soulagée. Le résultat à Yanghuopan est une galerie qui reste ouverte et fonctionnelle au fur et à mesure de l’exploitation, offrant un modèle pour d’autres mines devant travailler de nouvelles veines sous des réseaux complexes d’ouvrages anciens.

Citation: Gao, X., Wang, Y. & Li, YM. Research on stability analysis and control technology of roadways in the underlying isolated island working face. Sci Rep 16, 9903 (2026). https://doi.org/10.1038/s41598-026-40307-x

Mots-clés: stabilité des routes de mine de charbon, front de taille insulaire isolé, contrainte des piliers de charbon résiduels, simulation numérique de l’exploitation minière, conception d’appuis souterrains
