Défauts ponctuels dans les monocouches WSi2N4 et MoSi2N4

De minuscules défauts aux grands effets

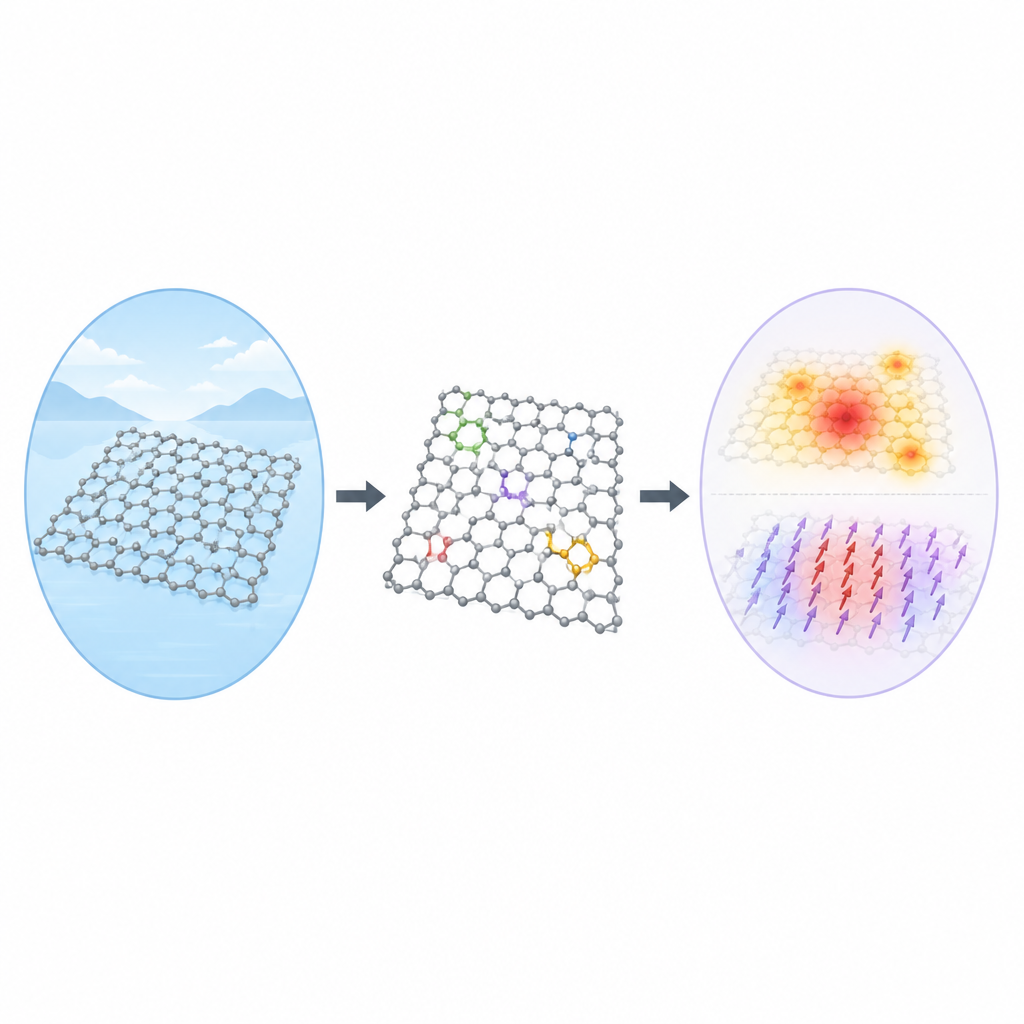

Les composants électroniques sont fabriqués à partir de cristaux si fins qu’ils peuvent n’avoir qu’un atome d’épaisseur. Dans ces feuillets délicats, même un seul atome mal placé ou manquant peut modifier la façon dont l’électricité et la chaleur circulent. Cette étude examine de près ces minuscules imperfections dans deux nouveaux semi‑conducteurs ultrafins et montre comment elles peuvent être transformées d’une nuisance indésirable en un puissant outil de conception pour les dispositifs à venir.

Une nouvelle famille de cristaux ultrafins

Le travail se concentre sur une famille de matériaux récemment découverte, MoSi2N4 et WSi2N4. Chacun est une unique pile en sandwich de sept couches atomiques constituées de métal, silicium et azote. Ces feuillets sont résistants, conduisent bien la chaleur et offrent déjà des performances électriques supérieures à de nombreux matériaux bidimensionnels bien connus. En raison de leur structure complexe, ils peuvent héberger de nombreux types de défauts atomiques, ce qui offre davantage de possibilités pour ajuster leur comportement que dans des feuillets plus simples comme le graphène.

Observer des atomes uniques disparaître

Pour identifier précisément les types de défauts présents, les chercheurs ont utilisé des microscopes électroniques avancés capables de voir des atomes individuels. En combinant deux modes d’imagerie sensibles aux éléments légers et lourds, ainsi que des simulations informatiques et des calculs quantiques, ils ont cartographié dix types distincts de défauts ponctuels dans la monocouche WSi2N4 et confirmé que des défauts similaires apparaissent dans MoSi2N4. Certains défauts sont des lacunes, où un ou plusieurs atomes d’azote, de silicium ou de tungstène sont absents. D’autres sont des antisites, où un atome occupe un site inapproprié, par exemple un atome de silicium prenant la place d’un atome d’azote. Ils ont aussi compté la fréquence d’apparition de chaque défaut et relié ces statistiques à la facilité de formation de ces défauts pendant la croissance du cristal.

Comment les défauts remodèlent le comportement électrique et magnétique

Ensuite, l’équipe a examiné comment ces minuscules défauts modifient le déplacement des électrons. À l’aide de calculs quantiques premiers principes, ils ont montré que nombre des défauts courants réduisent l’écart d’énergie qui rend ces matériaux semi‑conducteurs, et que plusieurs le ferment complètement, faisant alors du feuillet un conducteur métallique. Certains défauts introduisent des états électroniques localisés qui agissent comme des pièges, ralentissant le mouvement des charges et réduisant la mobilité. D’autres, tels que certains siliciums sur sites d’azote, peuvent en réalité augmenter la mobilité des trous par rapport au cristal parfait. Un sous‑ensemble de défauts crée des bandes électroniques spin‑polarisées, donnant lieu à de faibles moments magnétiques autour des sites défectueux. Des mesures en spectroscopie par effet tunnel sur des échantillons réels ont confirmé que des défauts spécifiques réduisent la bande interdite locale ou produisent même des régions métalliques, en accord avec les prédictions théoriques.

Quand les défauts se relient en lignes et en réseaux

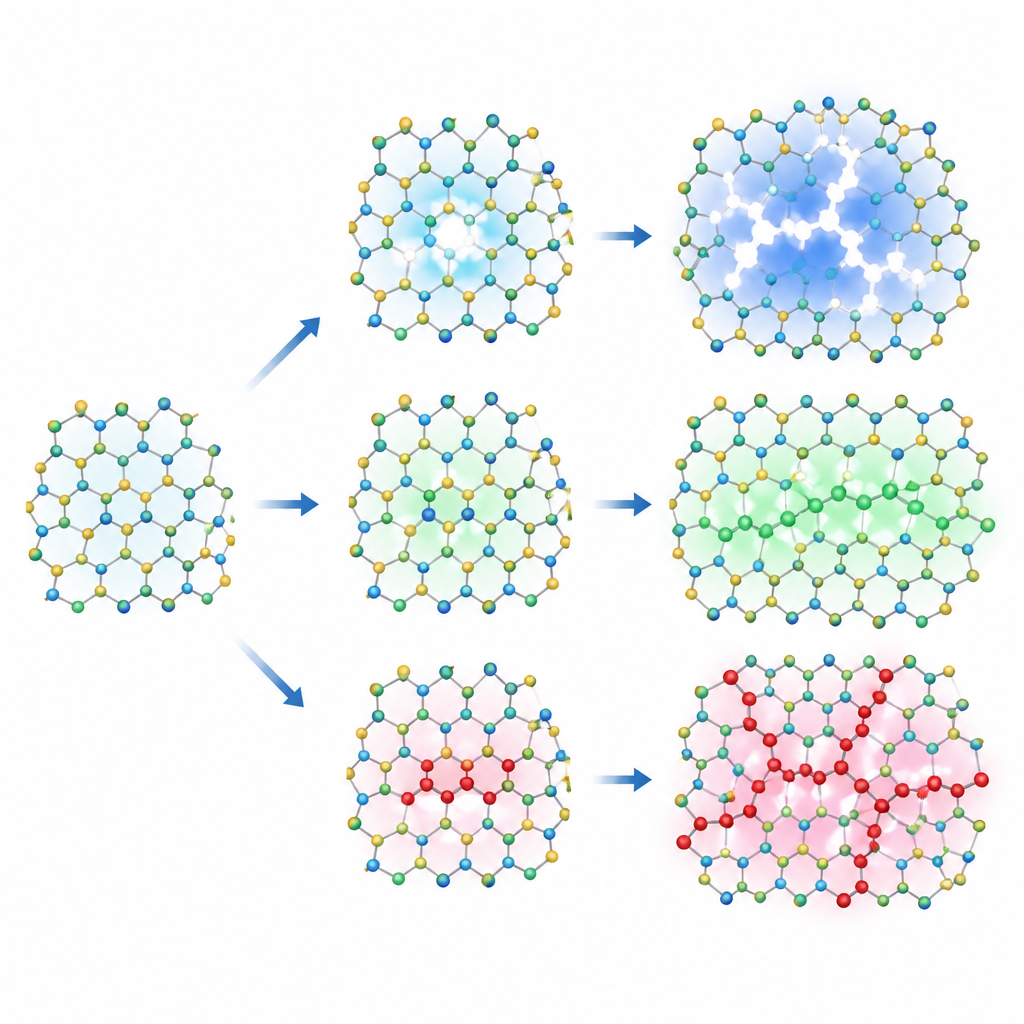

Au‑delà des imperfections isolées, les chercheurs ont observé que certains défauts tendent à se regrouper en motifs ordonnés. Dans MoSi2N4, des substitutions répétées de silicium à la place d’azote peuvent former des réseaux bidimensionnels qui s’installent comme un plan de faille plat à l’intérieur du feuillet, tandis que des paires d’atomes de silicium remplaçant un atome métallique s’assemblent en chaînes unidimensionnelles. Les calculs montrent que ces structures étendues sont énergétiquement favorisées et se forment lors d’une croissance à haute température. Elles remodèlent fortement la structure de bandes électroniques, rétrécissant ou fermant à nouveau la bande interdite et ajoutant de nouveaux états électroniques principalement liés aux atomes substitués le long du réseau ou de la chaîne.

Concevoir des dispositifs en réglant les imperfections

Dans l’ensemble, ces résultats transforment les défauts d’un problème vague en une boîte à outils de conception détaillée. En choisissant des conditions de croissance favorisant certaines lacunes ou substitutions, les ingénieurs pourraient rendre localement des parties d’une feuille de WSi2N4 ou MoSi2N4 plus métalliques pour améliorer les contacts électriques, introduire des régions magnétiques pour des dispositifs basés sur le spin, ou ajuster le flux de chaleur et l’absorption de la lumière. En termes simples, l’étude montre que des défauts atomiques placés avec soin dans ces cristaux ultrafins peuvent servir à dessiner des voies électroniques et des zones magnétiques sur mesure à l’échelle d’un seul atome.
