Matériau diélectrique High-κ KBe2BO3F2 à large bande interdite pour l’électronique bidimensionnelle

Pourquoi des puces plus petites et plus froides comptent

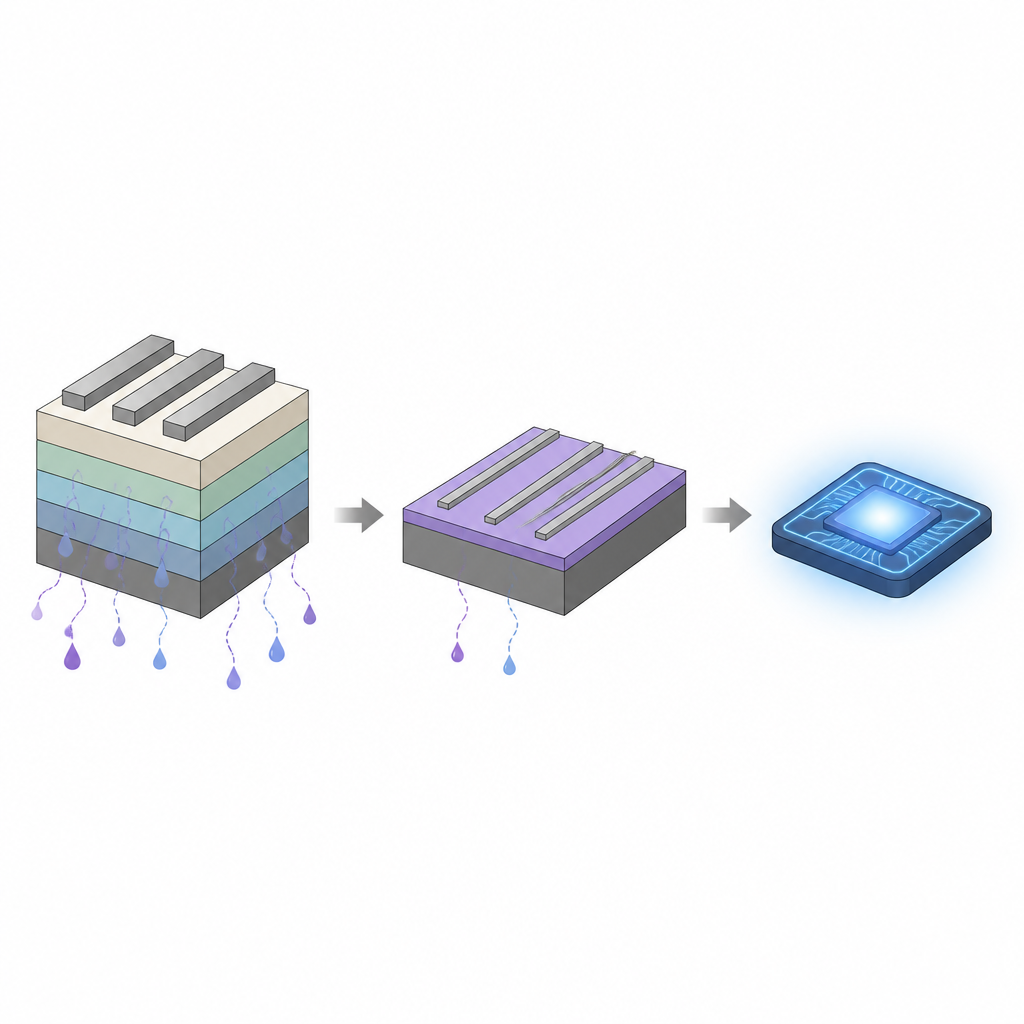

Des smartphones aux centres de données, nos appareils reposent sur de minuscules interrupteurs électroniques appelés transistors. À mesure que les ingénieurs réduisent la taille de ces interrupteurs pour en loger davantage sur une puce, ils affrontent un problème croissant : l’énergie gaspillée par des fuites à travers les couches isolantes qui contrôlent le courant. Cette étude présente un nouveau matériau isolant qui pourrait aider l’électronique ultrafine de demain à fonctionner avec moins d’énergie et moins de chaleur, gardant nos appareils plus rapides et plus efficaces.

Un nouveau type de couche isolante

Les transistors modernes nécessitent une couche isolante qui remplit deux fonctions à la fois : elle doit stocker la charge électrique efficacement afin que la grille puisse commuer le courant facilement, et elle doit empêcher les électrons de s’infiltrer quand ils doivent rester en place. Ces deux propriétés s’opposent en général. Les matériaux qui stockent bien les charges laissent souvent plus de courant fuir, tandis que les très bons bloqueurs stockent moins. Les chercheurs se sont concentrés sur un cristal appelé KBe2BO3F2, ou KBBF, dont les atomes sont arrangés en couches fortement liées comprenant des liaisons chimiques très courtes et des éléments fortement chargés. Cette structure particulière confère à KBBF une forte réponse à la charge et une barrière énergétique très large contre le passage des électrons.

Détachement des cristaux en feuilles ultrafines

Pour utiliser KBBF dans des dispositifs de pointe, l’équipe en a extrait des formes ultrafines, seulement quelques atomes d’épaisseur. Ils ont utilisé une méthode mécanique qui glisse et pèle délicatement les couches à partir d’un cristal massif, un peu comme séparer les pages d’un livre collé. Des images microscopiques montrent que les feuilles de KBBF pelées sont plates, uniformes et en grande partie sans défauts. Lorsque ces feuilles sont empilées avec un semi-conducteur 2D courant appelé MoS2, l’interface entre elles reste propre et lisse. Il existe même un minuscule vide naturel à l’interface qui contribue encore à bloquer le tunnelage indésirable des charges depuis la grille du transistor vers le canal en dessous.

Mesurer la capacité de stockage et de blocage

L’équipe a empilé des feuilles de KBBF entre des couches métalliques pour fabriquer de simples condensateurs test et mesurer directement la quantité de charge qu’ils pouvaient retenir et la stabilité de cette charge. Même réduit à quelques nanomètres, KBBF conserve une forte capacité de stockage de charge, correspondant à une constante diélectrique bien supérieure à celle de l’isolant courant utilisé dans les puces actuelles. Parallèlement, des calculs informatiques et des tests optiques ont montré que KBBF possède une très large « bande interdite », une barrière d’énergie supérieure à 8 électronvolts qui confine les électrons. Cette combinaison conduit à des courants de fuite extrêmement faibles, bien en dessous des cibles de l’industrie, et à une résistance électrique diélectrique plusieurs fois supérieure à celle du dioxyde de silicium standard, ce qui signifie que KBBF peut supporter des tensions élevées pendant de longues périodes. Des tests de durée de vie suggèrent que des dispositifs l’utilisant pourraient fonctionner pendant environ une décennie à des tensions réalistes sans défaillance de la couche isolante.

Fabrication et test de transistors et circuits 2D

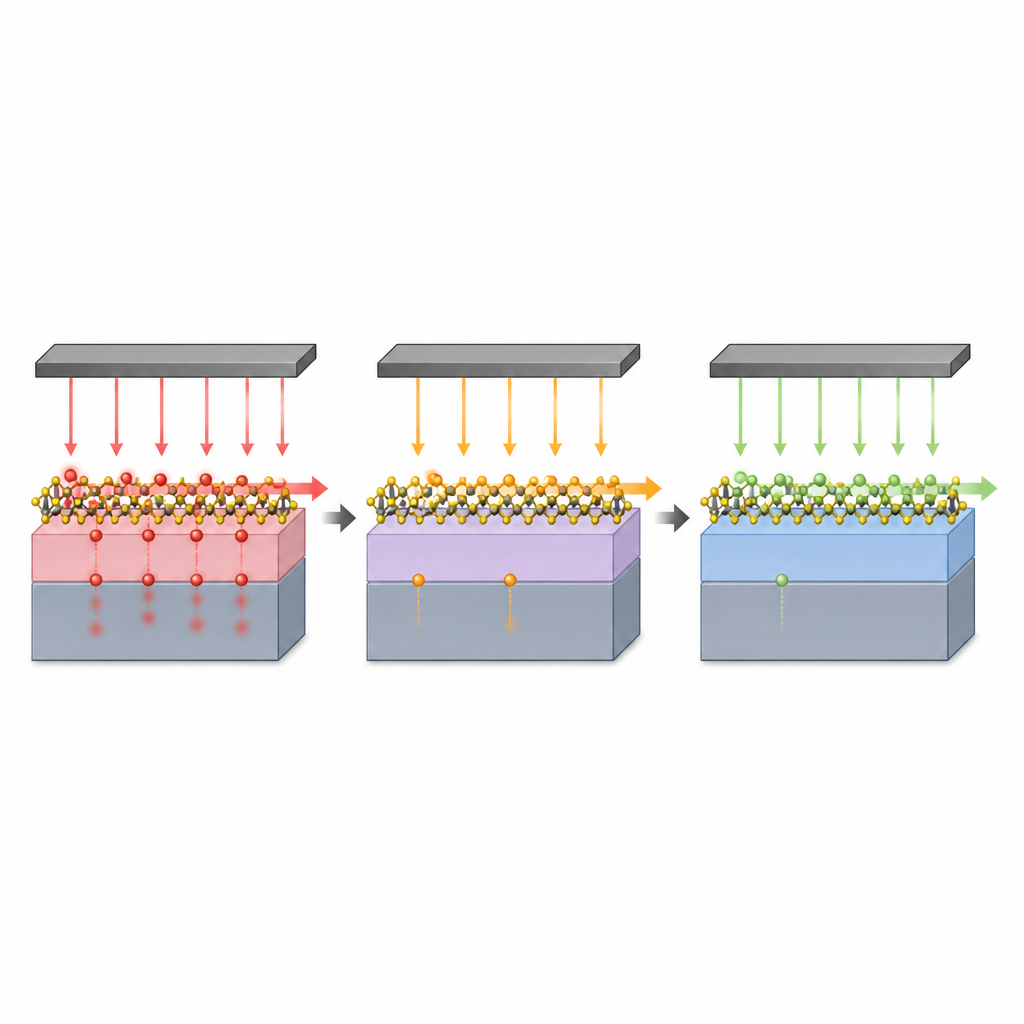

Équipés de ce nouvel isolant, les chercheurs ont fabriqué des transistors avec des canaux MoS2 contrôlés par une fine feuille de KBBF placée au-dessus. Ces dispositifs commutent le courant avec une netteté remarquable, atteignant la limite théorique de la rapidité d’activation d’un transistor à température ambiante. Ils maintiennent aussi un rapport on/off très élevé tout en gardant les fuites de grille extrêmement basses. Une analyse attentive indique que l’interface KBBF–MoS2 introduit très peu de pièges électroniques, et que ses ions restent fixes plutôt que de migrer sous contrainte, ce qui stabilise le comportement de commutation dans le temps. L’équipe a poussé le design vers des canaux très courts et a même construit un simple inverseur logique, qui a montré un fort gain de signal et a continué de fonctionner même à des tensions d’alimentation très faibles.

Ce que cela signifie pour l’électronique future

Concrètement, l’étude montre que KBBF agit comme une clôture électrique très fine mais très solide : elle permet à la grille du transistor de contrôler fermement le canal tout en arrêtant presque tout courant parasite. Cette double qualité pourrait aider les puces bidimensionnelles futures à densifier le nombre de transistors dans une petite surface sans payer un lourd tribut en énergie gaspillée et en chaleur. Bien que KBBF contienne du béryllium et ne soit peut‑être pas le choix commercial final, il démontre une voie de conception pour de nouveaux isolants susceptibles de maintenir la progression vers des appareils plus petits, plus froids et plus efficaces.

Citation: Xu, Y., Liu, K., Peng, G. et al. High-κ KBe₂BO₃F₂ dielectric material with wide bandgap for two-dimensional electronics. Nat Commun 17, 4301 (2026). https://doi.org/10.1038/s41467-026-70711-w

Mots-clés: électronique bidimensionnelle, diélectrique à haute permittivité, isolant à large bande interdite, transistor MoS2, puce basse consommation
