Modulateurs à film mince en tantalate de lithium haute performance basés sur un procédé Damascène au cuivre

Pourquoi des puces optiques plus rapides comptent

Chaque appel vidéo, partie en cloud ou requête d’IA dépend de la conversion des signaux électriques en lumière puis de nouveau en signaux électriques lorsque les données traversent des fibres optiques. Les composants qui assurent cette translation, appelés modulateurs optiques, limitent discrètement la vitesse et l’efficacité énergétique que peuvent atteindre nos réseaux et ordinateurs. Cet article explore une nouvelle façon de fabriquer ces modulateurs afin qu’ils fonctionnent à très haute fréquence, supportent des puissances optiques élevées et puissent être fabriqués avec les mêmes procédés à base de cuivre déjà standard dans les microprocesseurs modernes.

Transformer l’électricité en lumière sur une puce

Les modulateurs optiques se situent à la frontière entre le cerveau électronique d’un appareil et les fibres optiques qui transportent l’information sur de longues distances. Dans nombre de systèmes haut de gamme actuels, ces modulateurs sont réalisés dans des cristaux spéciaux comme le niobate de lithium ou le tantalite de lithium, qui modifient leur indice de réfraction lorsqu’un champ électrique leur est appliqué. Des avancées récentes ont réduit ces cristaux en films minces déposés sur un wafer support, permettant de guider la lumière dans des voies très confinées — des guides d’ondes — et d’obtenir des performances beaucoup plus rapides sur une empreinte réduite. Cependant, les interconnexions métalliques qui transmettent les signaux électriques à ces structures minuscules n’ont pas suivi le rythme des autres progrès technologiques.

Pourquoi le cuivre change la donne

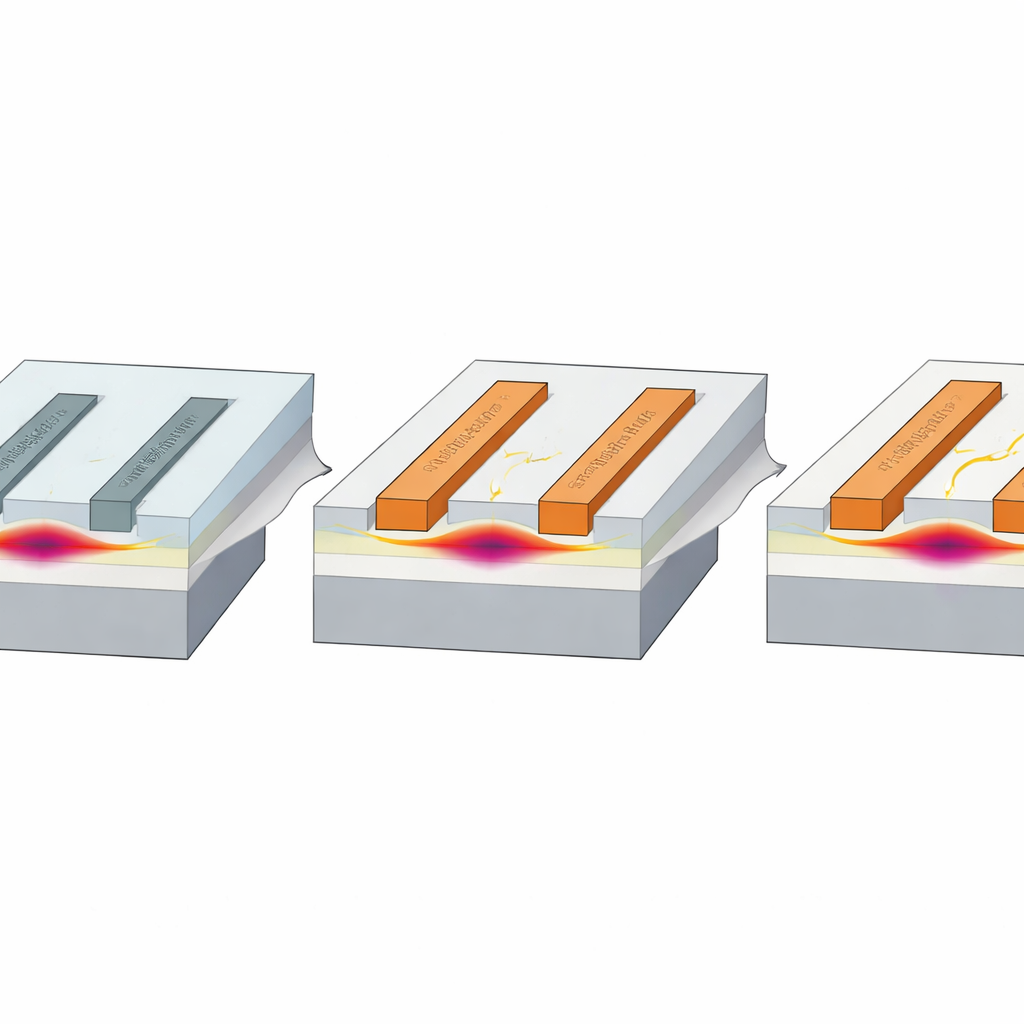

Les modulateurs traditionnels reposent souvent sur des électrodes en or, faciles à fabriquer mais peu idéales pour les signaux ultra‑haute fréquence nécessaires dans les centres de données et le matériel d’IA modernes. Quand les courants électriques oscillent des dizaines de milliards de fois par seconde, ils se concentrent près des bords des lignes métalliques étroites, augmentant la résistance et les pertes d’énergie. Le cuivre a une résistivité électrique sensiblement plus faible que l’or, ce qui réduit la dissipation du signal sous forme de chaleur. Surtout, le cuivre est déjà le métal dominant en microélectronique grand public, utilisé dans le procédé dit Damascène où des tranchées sont gravées dans une couche isolante, remplies de cuivre puis polies à plat. Les auteurs ont compris que porter ce procédé industriel au tantalite de lithium en film mince pouvait à la fois réduire les pertes électriques et faciliter fortement l’empilement direct de puces photoniques et électroniques.

Construire les nouveaux modulateurs optiques

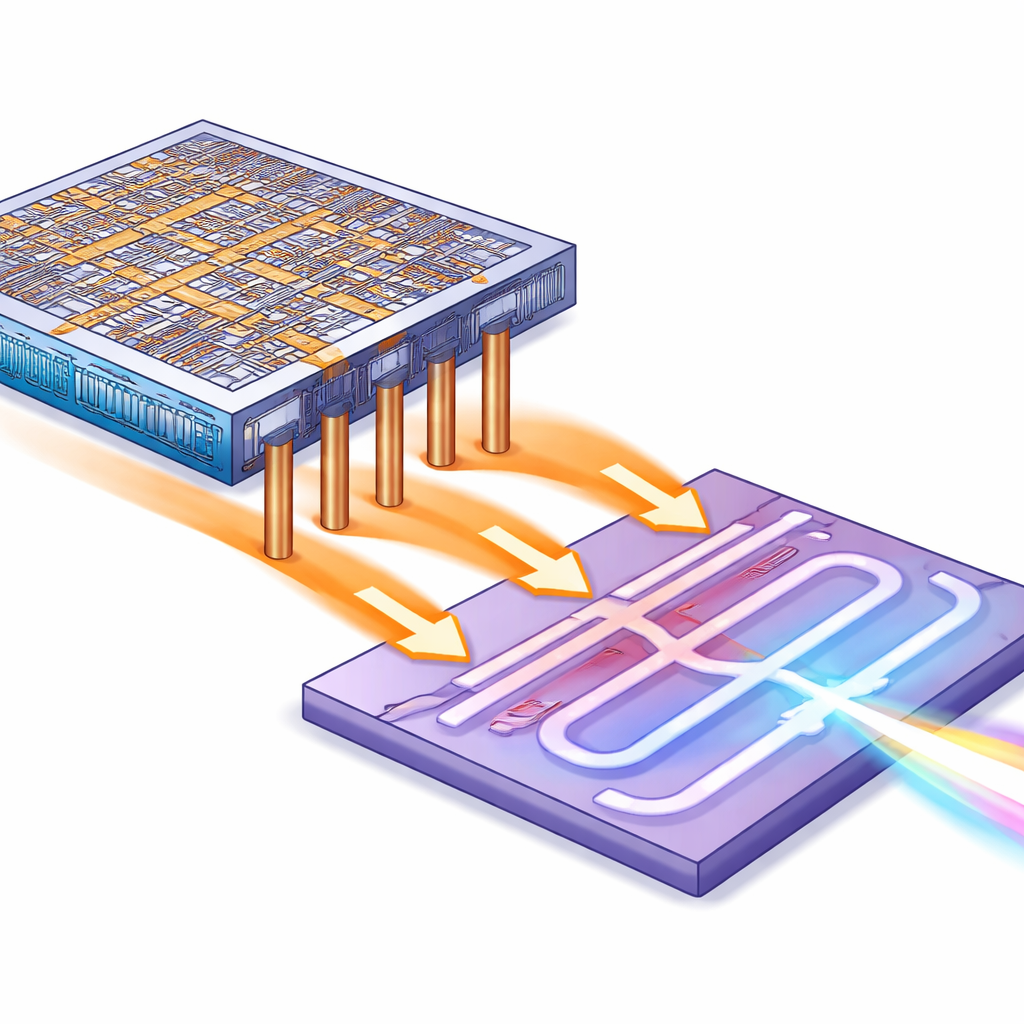

L’équipe a commencé à partir de wafers commerciaux en tantalite de lithium en film mince et a structuré de petits guides d’ondes pour confiner la lumière. Ils ont ensuite utilisé un procédé Damascène pour définir des canaux peu profonds dans une couche d’oxyde au‑dessus de ces guides, les ont revêtus d’une couche d’amorçage en cuivre, ont électrodéposé du cuivre pour former des lignes épaisses, puis ont planarisé la surface par polissage chimico‑mécanique. Le résultat est un ensemble d’électrodes en cuivre encastrées et lisses, proches des trajectoires optiques tout en restant au même niveau que le matériau environnant. Cette planéité est importante : elle permet de futures liaisons « puce‑sur‑puce » ou « puce‑sur‑wafer », où l’électronique pilote pourrait être montée directement au‑dessus des modulateurs grâce aux techniques émergentes de hybridation cuivre‑cuivre.

Ce que montrent les mesures

Des essais électriques soignés ont révélé que les lignes en cuivre présentent environ 20 % de résistivité en moins que l’or en film mince comparable, en partie grâce à un effet d’auto‑recuit naturel qui améliore la structure interne du cuivre avec le temps. Utilisées comme lignes de transmission à haute fréquence, ces électrodes réduisent les pertes micro‑ondes d’environ 10 % par rapport à l’or tout en conservant les autres propriétés, comme la vitesse de propagation et l’impédance, pratiquement inchangées. Intégrées dans des modulateurs Mach–Zehnder — dispositifs qui divisent la lumière en deux chemins, imposent un décalage de phase contrôlable puis recombinent les faisceaux —, les interconnexions en cuivre offrent des performances remarquables. Les modulateurs atteignent des tensions de pilotage faibles, des bandes passantes larges jusqu’à 100 gigahertz et un fonctionnement stable sur une large plage de fréquences et de puissances optiques. Des tests à long terme montrent que leur point de fonctionnement dérive de moins de 0,5 décibel sur 15 heures, limitant le besoin de corrections électroniques continues.

Augmenter les débits pour les réseaux de demain

Pour démontrer les performances dans un contexte réaliste, les chercheurs ont utilisé leurs modulateurs à base de cuivre pour transmettre des signaux optiques multi‑niveaux complexes, connus sous les noms PAM4 et PAM8, à des débits de symbole allant jusqu’à 208 gigabaud. Après application des techniques standard de correction d’erreurs, ils ont obtenu des débits nets dépassant 400 gigabits par seconde via un seul modulateur, rivalisant avec les meilleurs dispositifs en niobate de lithium en film mince rapportés à ce jour. Fait important, le facteur limitant dans certains tests était le matériel électronique d’entraînement disponible, et non le modulateur lui‑même, ce qui suggère que ces appareils disposent encore d’une marge de progression.

Ce que cela signifie pour la technologie quotidienne

En termes simples, ce travail montre que les mêmes méthodes de câblage en cuivre utilisées pour fabriquer des puces informatiques avancées peuvent également servir à réaliser des modulateurs optiques de premier ordre sur tantalite de lithium. En réduisant les pertes électriques, en maintenant un contrôle précis de la lumière et en offrant une surface plane prête pour le soudage, l’approche ouvre une voie pratique vers l’optique fortement co‑emballée — où les composants optiques se trouvent à quelques micromètres seulement des processeurs et de la mémoire. Une telle intégration pourrait aider les futurs centres de données, réseaux de communication et accélérateurs d’IA à transférer l’information plus rapidement, avec une consommation d’énergie plus faible et une empreinte réduite par rapport aux solutions actuelles.

Citation: Lin, M., Li, Z., Kotz, A. et al. Copper damascene process-based high-performance thin-film lithium tantalate modulators. Nat Commun 17, 3211 (2026). https://doi.org/10.1038/s41467-026-69588-6

Mots-clés: modulateurs électro-optiques, Damascène au cuivre, tantalate de lithium en film mince, optique co‑emballée, interconnexions optiques haute vitesse
