Prédiction et conception de performances de résonateurs MEMS à grand nombre de ddl par apprentissage profond

Des machines minuscules plus intelligentes

Des smartphones aux scanners médicaux, de nombreux appareils modernes reposent sur de minuscules pièces vibrantes intégrées dans des puces en silicium. Ces éléments, appelés résonateurs, fonctionnent comme des fourchettes d’accord microscopiques qui détectent le mouvement, filtrent des signaux ou récoltent de l’énergie. Leur conception a traditionnellement été lente et exigeante. Cette recherche montre comment l’apprentissage profond, une branche de l’intelligence artificielle, peut accélérer considérablement la façon dont les ingénieurs conçoivent et affinent ces machines miniatures.

Pourquoi ces petits vibrateurs sont importants

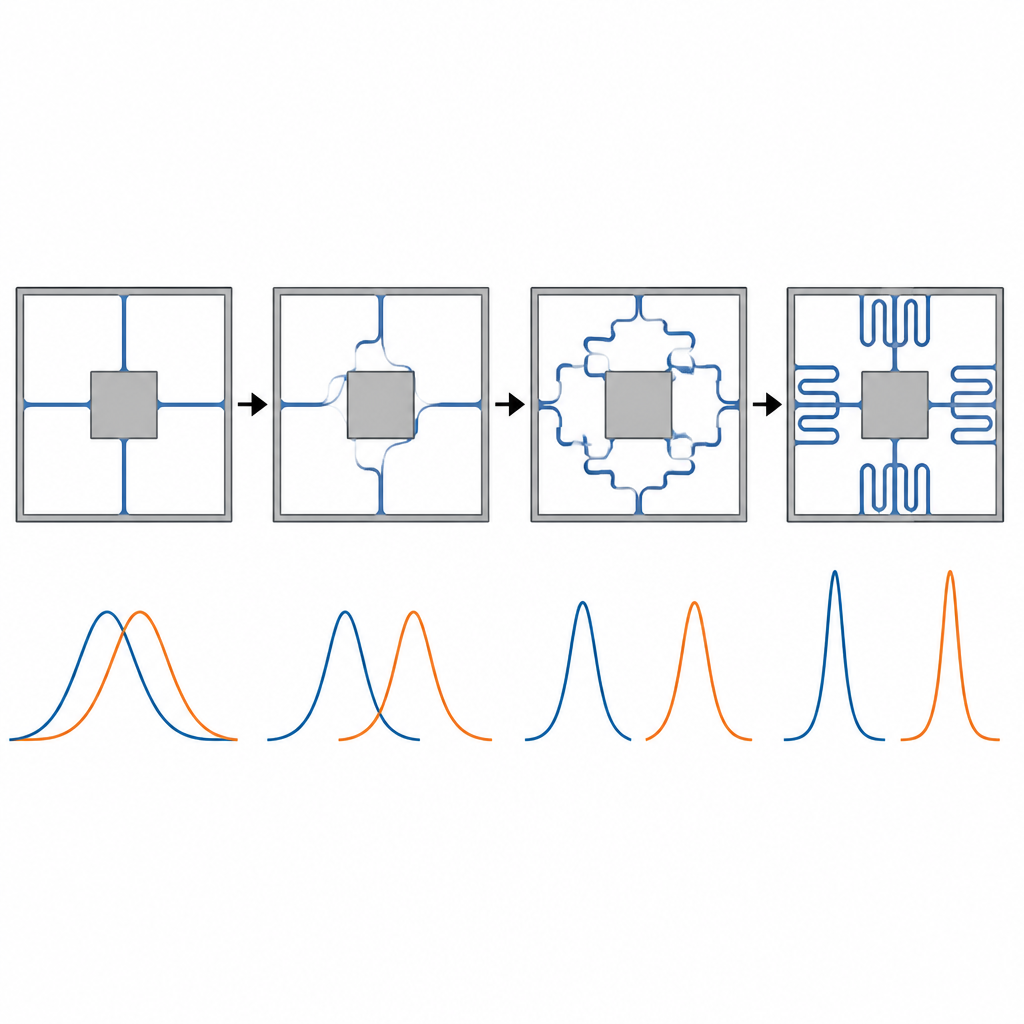

Les résonateurs sont au cœur de systèmes qui guident les avions, surveillent les séismes, alimentent les capteurs sans fil et lisent des états quantiques. Les usages exigent des comportements très différents. Certaines applications nécessitent de faibles fréquences de vibration pour capter des mouvements lents ou des signaux faibles, tandis que d’autres requièrent des fréquences très élevées pour des communications rapides. L’écart entre les tons de vibration importe aussi, car certains intervalles évitent les interférences entre modes et permettent un fonctionnement stable multifonction. Satisfaire tous ces objectifs simultanément avec des simulations informatiques classiques peut prendre des jours voire des semaines pour un seul design prometteur.

Laisser un réseau de neurones apprendre la physique

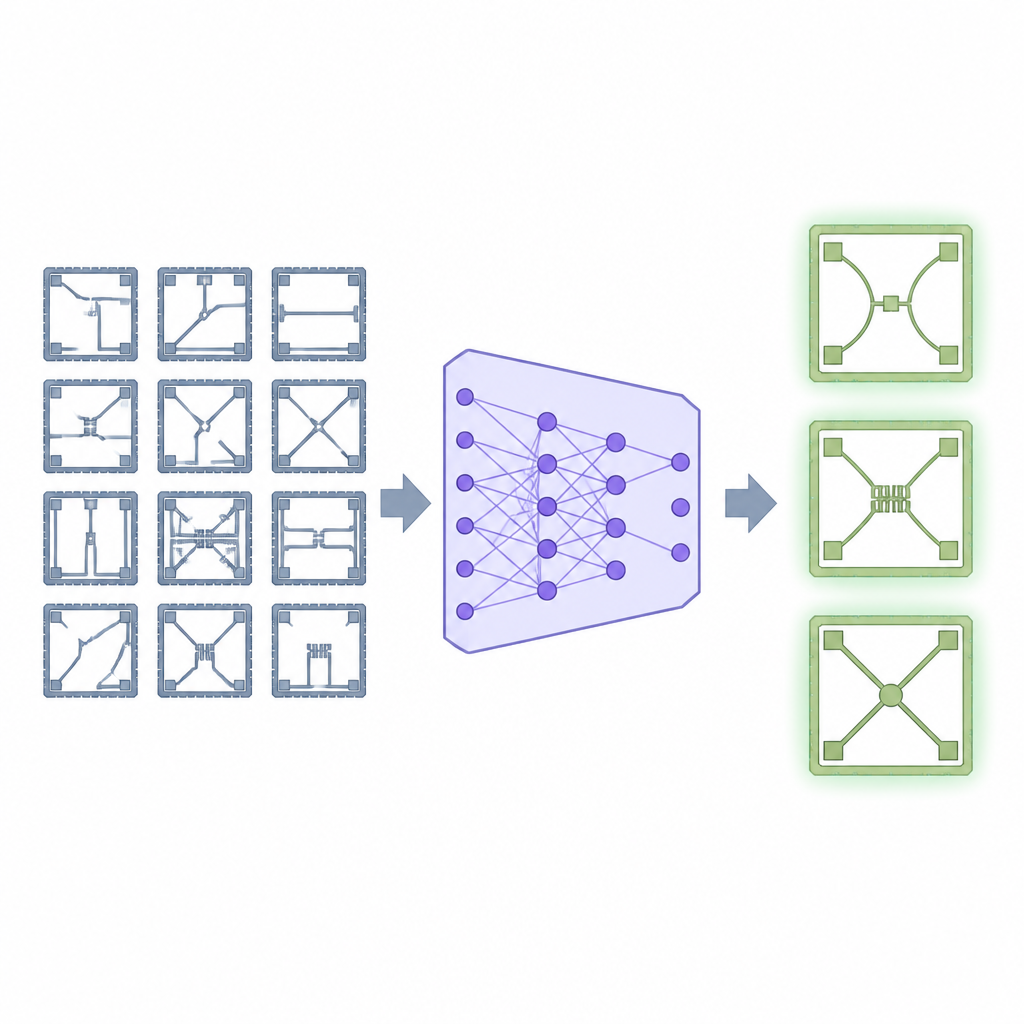

Dans ce travail, les auteurs développent un outil d’apprentissage profond nommé ResNES qui prédit comment une forme de résonateur donnée vibrera. Ils génèrent d’abord un grand nombre de structures candidates composées d’une masse centrale connectée à un cadre par des poutres flexibles. Chaque conception est dessinée sur une grille carrée et transformée en un simple motif en noir et blanc qui montre où le silicium est présent et où il ne l’est pas. Pour chaque motif, un simulateur physique standard calcule les deux premières fréquences de vibration correspondant au mouvement latéral de la masse. Ces motifs image et leurs résultats vibratoires constituent le matériau d’entraînement de ResNES, qui apprend à associer directement la structure au comportement.

Prédictions rapides avec une précision fiable

Après un entraînement sur dix mille exemples, ResNES prédit les fréquences de vibration de nouvelles conceptions en quelques millisecondes, soit environ mille à trois mille fois plus vite que le simulateur conventionnel. Pour des motifs relativement simples, son erreur moyenne reste en dessous de trois pour cent, et même pour des formes plus complexes l’exactitude demeure élevée. L’équipe étudie aussi combien d’exemples le réseau nécessite pour apprendre des structures complexes et constate que des grilles de conception plus fines exigent des ensembles de données plus grands. Pour vérifier que ces résultats numériques se confirment en laboratoire, ils fabriquent plusieurs des résonateurs conçus sur des plaquettes de silicium et mesurent leur mouvement avec un instrument à laser. Les fréquences mesurées diffèrent des prédictions du réseau de moins de cinq pour cent, une marge probablement majoritairement due aux imperfections de fabrication.

Recherche de meilleures conceptions en quelques minutes

La vitesse seule ne suffit pas ; les concepteurs doivent aussi explorer quelles formes offrent les meilleures performances. Pour cela, les chercheurs intègrent ResNES à une stratégie de recherche appelée Adaptive Elite Learning Particle Swarm Optimization. En termes simples, cet algorithme considère chaque forme d’essai comme un point mobile dans un paysage partagé et pousse la population de points vers des régions à meilleures performances. Comme ResNES évalue les conceptions très rapidement, le système combiné peut balayer des dizaines de milliers d’options en quelques minutes. Par rapport aux méthodes qui s’appuient sur des simulations lentes pour chaque essai, la nouvelle approche réduit le temps total de conception de plus de soixante-dix pour cent, même en tenant compte de l’effort consacré à la collecte de données et à l’entraînement du réseau.

Vers des capteurs miniatures plus performants

L’étude montre qu’une fois qu’un réseau de neurones a appris le lien entre la topologie et la vibration, il peut remplacer de façon fiable des simulations lourdes et guider des algorithmes de recherche avancés. Les conceptions obtenues atteignent des fréquences de fonctionnement plus basses et des espacements entre tons vibratoires plus favorables que ceux trouvés par essais-erreurs traditionnels. Parce que le cadre utilise des motifs de grille simples, il peut être étendu pour inclure d’autres comportements, tels que le mouvement hors plan, les niveaux de contrainte ou même les effets thermiques. Pour les non-spécialistes, la leçon est que des outils de conception intelligents comme celui-ci peuvent aider les ingénieurs à créer plus rapidement des microdispositifs meilleurs et plus économes en énergie, au bénéfice final de technologies allant des systèmes de navigation aux capteurs médicaux.

Citation: Jia, Z., Wu, C., Li, M. et al. Deep learning-driven performance prediction and design of high-DoF MEMS resonators. Microsyst Nanoeng 12, 194 (2026). https://doi.org/10.1038/s41378-026-01198-0

Mots-clés: conception de résonateurs MEMS, apprentissage profond, optimisation structurelle, microdispositifs, accord de fréquence
