Antenas compactas de 2 puertos, polarización lineal y circular, usando un parche miniaturizado con baja cross-polarización

Antenas más pequeñas para espacios inalámbricos congestionados

Los teléfonos inteligentes, los routers domésticos y los sensores diminutos dependen de antenas compactas para enviar y recibir datos. A medida que los dispositivos se reducen y las conexiones se multiplican, los ingenieros necesitan antenas que quepan en espacios reducidos sin que las señales interfieran entre sí. Este estudio muestra cómo remodelar una antena plana común para que funcione a una frecuencia más baja, ocupe menos espacio y mantenga dos trayectorias de señal cercanas claramente separadas, logrando enlaces inalámbricos más fiables.

Por qué importan dos antenas en un mismo dispositivo

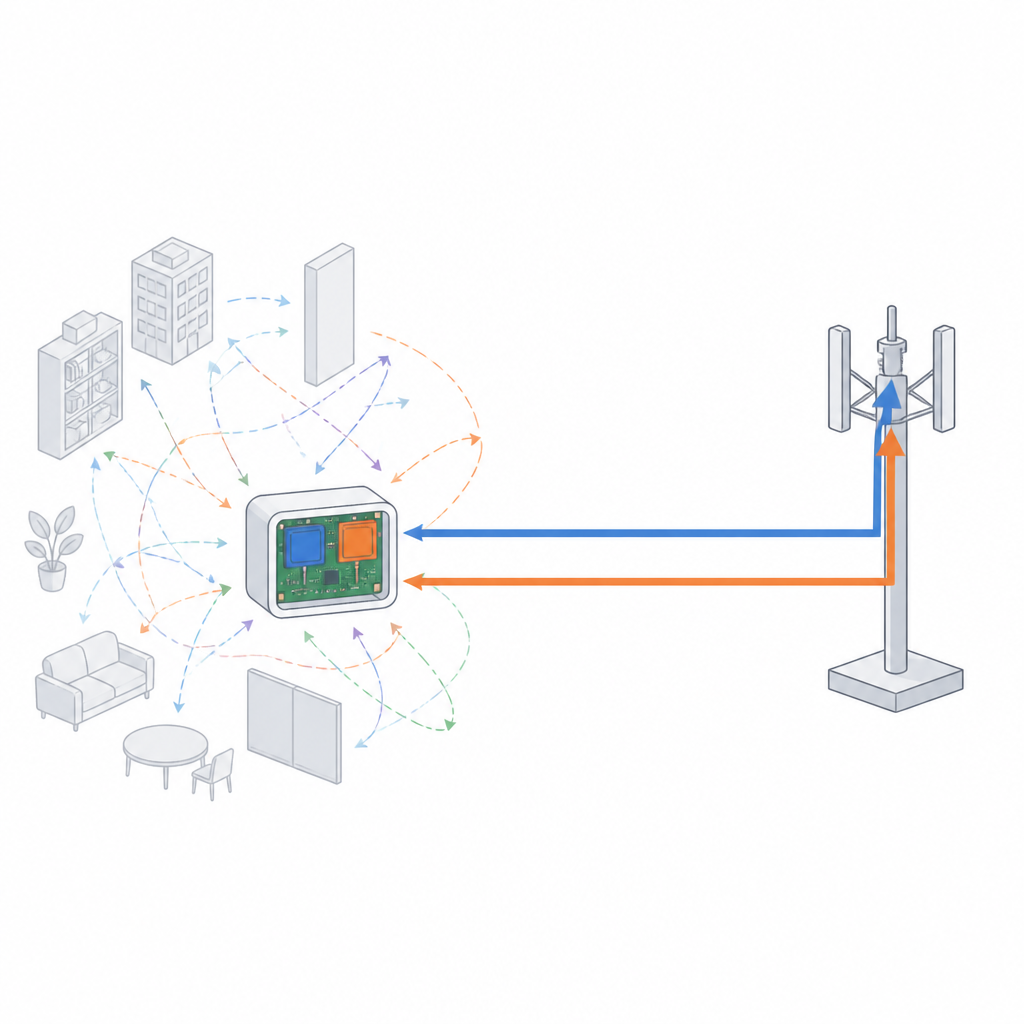

Los dispositivos inalámbricos modernos suelen emplear dos antenas colocadas una al lado de la otra para que cada una gestione una polarización distinta de la señal. Esta estrategia, llamada diversidad de polarización, ayuda a combatir el desvanecimiento y aumenta las tasas de datos en sistemas multiantenna (MIMO). El problema es que cuando estas antenas se aprietan, parte de la potencia de una se filtra hacia la otra, incrementando la interferencia y reduciendo el beneficio de disponer de dos canales. Muchos diseños existentes resuelven esto añadiendo estructuras adicionales entre o sobre las antenas, pero estas incorporaciones hacen el hardware más grande y complejo.

Domar las direcciones de señal no deseadas

Los autores se centran en un aspecto sutil pero importante llamado cross-polarización. Idealmente, una antena debería irradiar en una sola dirección preferida del campo eléctrico. En la práctica, sobre todo cuando la antena está miniaturizada, aparecen campos adicionales en ángulo recto respecto a la dirección deseada. En un sistema de dos puertos donde cada puerto está destinado a usar una polarización diferente, estos componentes parásitos actúan como atajos para que la energía salte de un puerto al otro. Mediante un análisis cuidadoso de cómo interactúan los campos eléctricos de dos antenas perpendiculares, el estudio demuestra que si los campos cross-polarizados no deseados se mantienen muy pequeños, el acoplamiento entre puertos también puede permanecer muy bajo incluso cuando las antenas están extremadamente próximas.

Una nueva forma de parche que reduce el tamaño sin perder limpieza

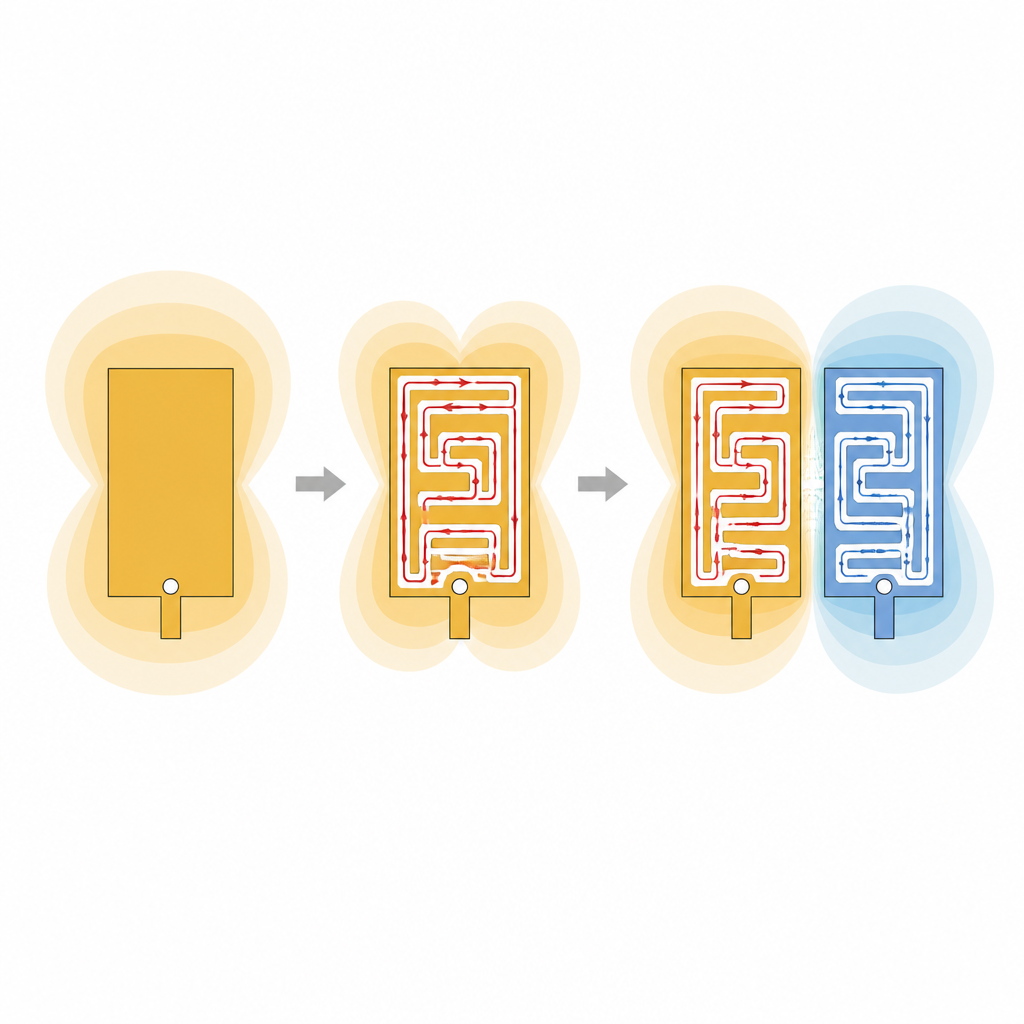

Para lograr compacidad y una polarización limpia, los investigadores rediseñan un parche rectangular estándar. Cortan el parche metálico en varias secciones estrechas, añaden pequeñas ranuras entre ellas y conectan partes seleccionadas a tierra mediante vias metálicas. También integran una tira en forma de meandro en el parche. En conjunto, estas características alargan la trayectoria eléctrica y aumentan la capacitancia sin agrandar el contorno exterior, permitiendo que la antena resuene alrededor de 4,3 GHz en lugar de la frecuencia mucho mayor que correspondería a su tamaño. Las simulaciones muestran que este parche miniaturizado mantiene una ganancia adecuada mientras empuja la cross-polarización no deseada a cerca de 50 decibelios por debajo de la señal principal, lo cual es excepcionalmente bajo.

Antenas de dos puertos con polarización lineal y circular

Partiendo del nuevo parche, el equipo construye dos tipos de arreglos de dos puertos. En el primero, dos parches miniaturizados se colocan en ángulo recto sobre la misma placa para crear una antena doblemente polarizada de manera lineal. Incluso con un espaciado borde a borde de sólo una fracción diminuta de la longitud de onda, los puertos permanecen bien adaptados y el aislamiento medido se mantiene por encima de 30 decibelios, todo sin hardware de desacoplo adicional. En el segundo diseño, los mismos parches compactos se combinan con un acoplador híbrido impreso para producir dos salidas con polarización circular, una con rotación diestra y la otra zurda. Este arreglo dual de polarización circular también opera alrededor de 4,3 GHz, mantiene un aislamiento por encima de 10 decibelios y ofrece patrones de radiación estables con ganancia moderada adecuados para uso práctico.

Cómo ayuda esto a los dispositivos inalámbricos del futuro

En comparación con antenas de dos puertos similares reportadas en la literatura, ambos diseños propuestos ocupan algunas de las áreas eléctricas más pequeñas mientras siguen ofreciendo ancho de banda, ganancia y aislamiento competitivos. Dado que la separación limpia entre los dos puertos proviene del comportamiento intrínseco del parche miniaturizado en lugar de estructuras voluminosas añadidas, los diseños mantienen un perfil general simple y de baja altura. Para los ingenieros que diseñan teléfonos, sensores u otros productos inalámbricos con espacio limitado, estas antenas compactas y de baja cross-polarización ofrecen una vía prometedora para integrar enlaces más fiables en dispositivos cada vez más pequeños.

Cita: Tran-Tuan, A., Hoang-Thu, T., Le-Tuan, T. et al. Compact 2-port linearly and circularly polarized antennas using low cross-polarization miniaturized patch. Sci Rep 16, 15768 (2026). https://doi.org/10.1038/s41598-026-46704-6

Palabras clave: antena compacta, MIMO, polarización, sistemas inalámbricos, antena de parche
