Un marco híbrido sostenible FEA–IA para la optimización del embutido profundo multietapa de micro-copas de cobre laminado unidireccionalmente

Por qué importan las copas metálicas diminutas

Desde teléfonos inteligentes hasta implantes médicos, muchos dispositivos modernos contienen micro-copas metálicas que sujetan, protegen o conectan piezas delicadas. Fabricar estas micro-copas en cobre parece sencillo, pero lograr que cada una tenga la forma correcta usando la mínima energía y material es sorprendentemente difícil. Este estudio muestra cómo la combinación de simulaciones por ordenador con inteligencia artificial puede ajustar el proceso de fabricación para que estas piezas salgan bien a la primera, con menos desperdicio.

Cómo se fabrican las micro-copas

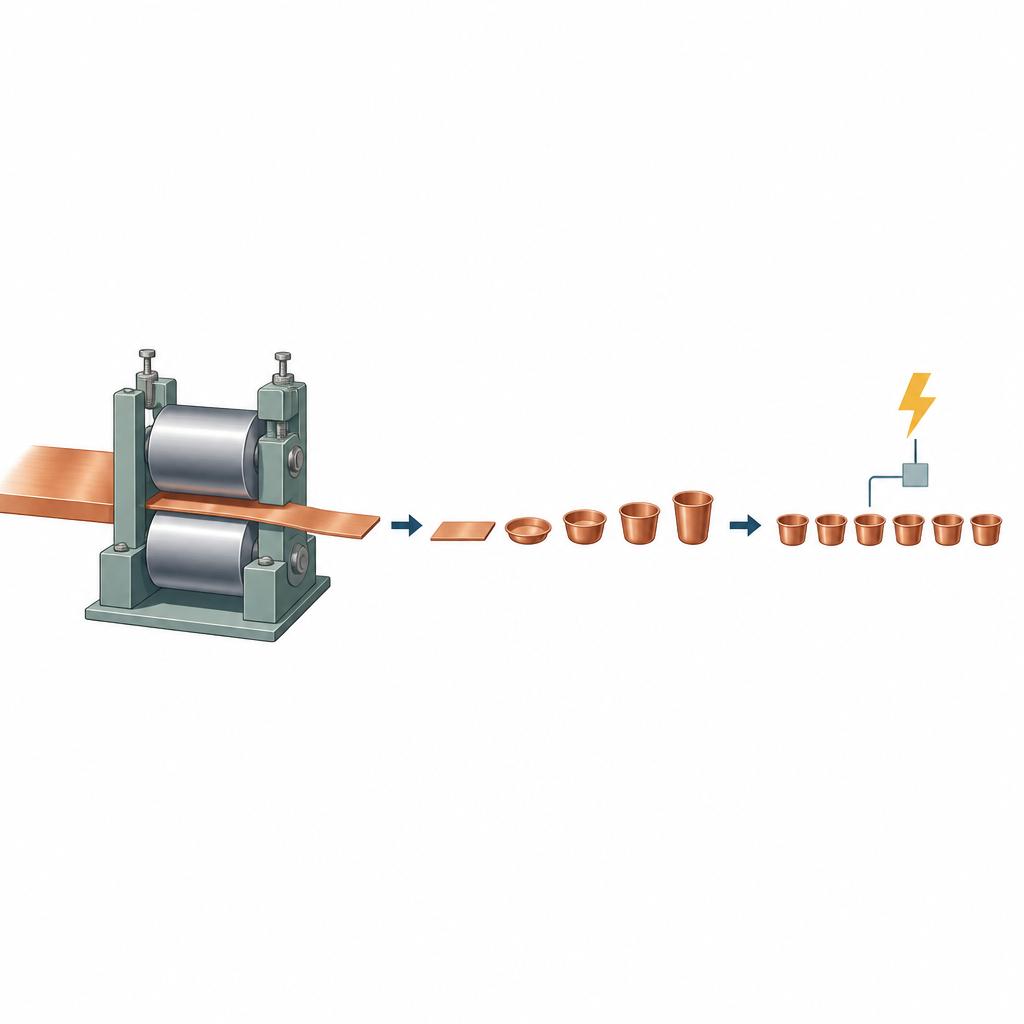

Las micro-copas se forman a menudo empujando una tira metálica plana dentro de una matriz para que fluya en forma de copa, un proceso conocido como embutido profundo. A medida que las copas se reducen a escala de milímetros, pequeños cambios en la fricción, la geometría de la herramienta o la textura del metal pueden causar grandes problemas: las herramientas pueden requerir fuerzas mucho mayores de las esperadas y las copas pueden experimentar rebote elástico tras el conformado, cambiando su tamaño y forma. Los autores se centran en tiras de cobre fuertemente laminadas para obtener una microestructura fina y mayor resistencia, lo que también hace que su comportamiento sea muy anisótropo y más difícil de predecir. Diseñan una ruta de ocho etapas que comprime gradualmente la placa gruesa de cobre hasta obtener micro-copas de paredes delgadas sin roturas.

Observando el flujo del metal en una prensa virtual

En lugar de confiar en prueba y error en el taller, el equipo construye una versión virtual detallada del proceso usando el método de elementos finitos, una herramienta estándar de simulación en ingeniería. Introducen las propiedades medidas del cobre laminado, incluida su distinta capacidad de estiramiento a lo largo y a través de la dirección de laminado. En la simulación varían tres parámetros clave: la holgura entre punzón y matriz, la redondez de la punta del punzón y la rugosidad de contacto, expresada como fricción. Para cada combinación, el modelo predice dos resultados importantes: la fuerza máxima sobre las herramientas durante el conformado y cuánto rebota la pared de la copa una vez retirada la carga. Estas ejecuciones generan un conjunto de datos amplio y consistente que mapea cómo los ajustes del proceso afectan la calidad de las copas.

Enseñando a un cerebro artificial a predecir resultados

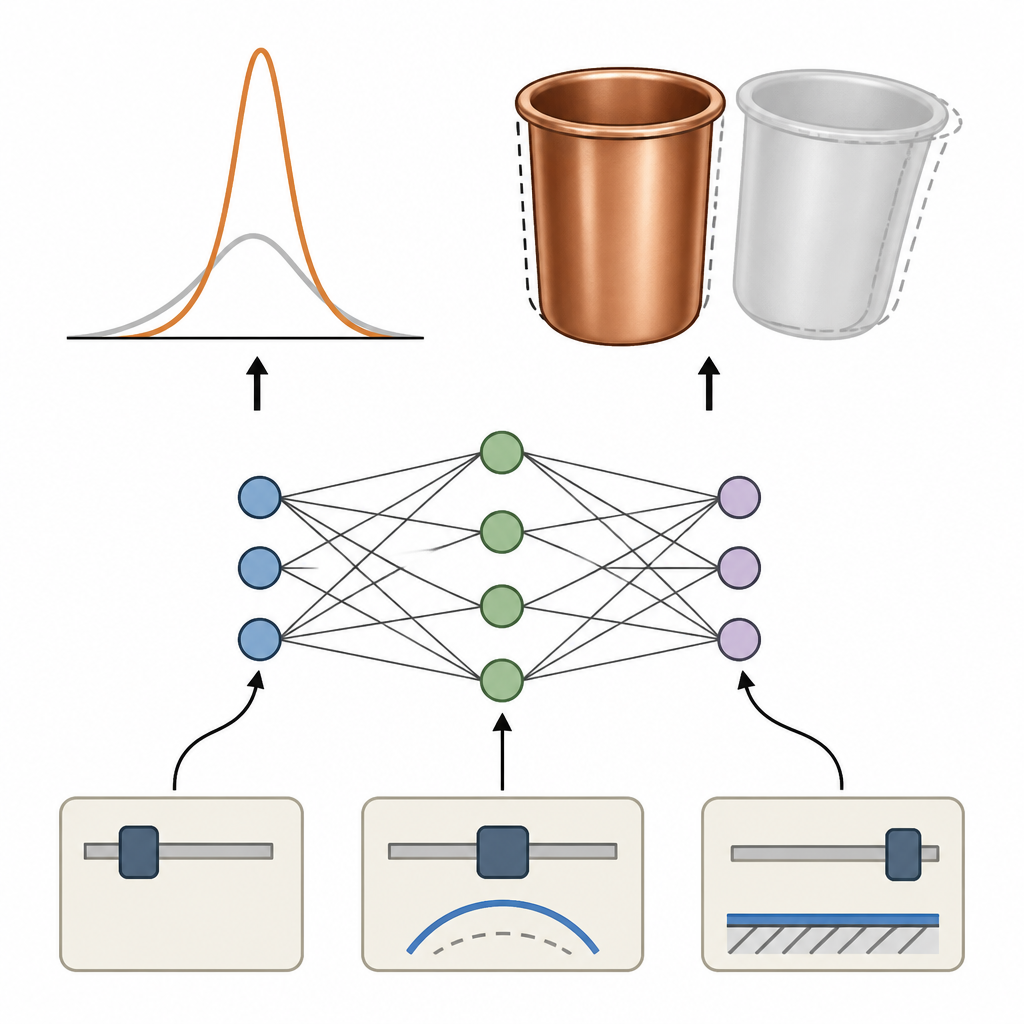

Para convertir los datos de simulación en una herramienta de decisión rápida, los investigadores entrenan sustitutos matemáticos que pueden predecir fuerza y rebote sin volver a ejecutar cálculos pesados. Prueban un enfoque tradicional de ajuste de curvas y dos variantes de redes neuronales artificiales, modelos computacionales inspirados en conexiones similares a las del cerebro. Todos ellos se entrenan únicamente con los datos simulados y luego se validan con experimentos reales en una prensa hidráulica. Entre ellos, una red neuronal con regularización bayesiana, un método que evita el sobreajuste, ofrece las predicciones más fiables tanto para los casos virtuales como para las pruebas reales, manteniendo errores típicos en torno a unos pocos por ciento o menos.

Dejando que la evolución busque los mejores ajustes

Con un predictor rápido y confiable, el equipo añade un algoritmo genético, que imita la selección natural haciendo evolucionar muchos candidatos y conservando los mejores. El sistema combinado busca condiciones de proceso que mantengan baja tanto la fuerza de las herramientas como el rebote, a la vez que se forman copas sin defectos. Identifica una región óptima con una holgura moderada, un radio de punta del punzón relativamente pequeño y baja fricción. Los experimentos con estas condiciones confirman que la fuerza requerida y la magnitud del rebote disminuyen de forma notable frente a un caso de referencia: la fuerza se reduce aproximadamente un seis por ciento y el rebote casi un diez por ciento. Dado que la fuerza de conformado está estrechamente ligada al consumo de energía, estas mejoras sugieren ahorros energéticos directos en producción a gran escala.

Qué significa esto para una fabricación más verde

Para el lector, el mensaje clave es que el uso cuidadoso de experimentos virtuales e IA puede facilitar mucho sintonizar las condiciones adecuadas para fabricar piezas metálicas diminutas. En este trabajo, el marco híbrido aprende de simulaciones basadas en la física, transmite esas lecciones a una red neuronal y luego utiliza una búsqueda evolutiva para encontrar puntos óptimos que mantienen la precisión de las piezas mientras reducen las cargas sobre las herramientas, el consumo energético y el material desechado. El enfoque se ha probado hasta ahora solo en micro-copas de cobre redondas y sencillas, pero ofrece un modelo para fabricar muchas otras piezas pequeñas de manera más eficiente, apoyando dispositivos precisos y una manufactura más sostenible.

Cita: Sivam, S.P.S.S., Kesavan, S. & Santhosh, A.J. A sustainable hybrid FEA–AI optimization framework for multistage deep drawing of unidirectionally rolled copper micro-cups. Sci Rep 16, 15934 (2026). https://doi.org/10.1038/s41598-026-45011-4

Palabras clave: embutido profundo a microescala, micro-copas de cobre, redes neuronales artificiales, optimización por algoritmo genético, fabricación sostenible
