Propiedades mecánicas de estructuras reticulares tetragonales centradas en el cuerpo en acero inoxidable 316L fabricadas por SLM

Por qué importan los retículos metálicos

Desde aviones más ligeros hasta implantes médicos personalizados, los ingenieros buscan formas de fabricar piezas metálicas que sean a la vez resistentes y ligeras. Una idea prometedora es construir piezas a partir de pequeños marcos repetitivos, o retículos, en lugar de bloques macizos de metal. Este estudio examina un tipo particular de retículo fabricado en acero inoxidable mediante impresión 3D metálica y plantea una pregunta sencilla con grandes consecuencias de ingeniería: ¿cómo afectan pequeños cambios en la geometría del retículo a su resistencia y rigidez?

Construir resistencia a partir de patrones repetidos

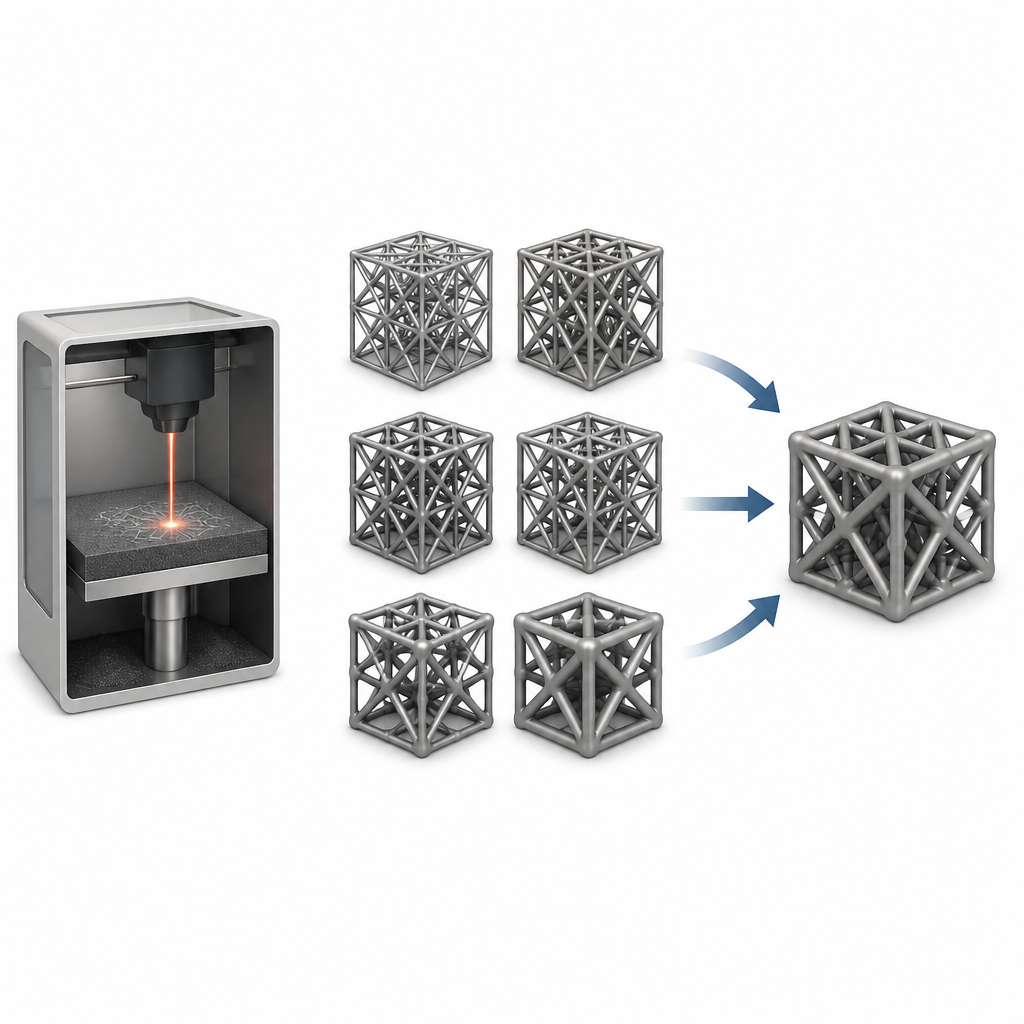

Los investigadores se centraron en un retículo tetragonal centrado en el cuerpo, o BCT. En términos simples, cada celda básica de este retículo es una caja con barras que van desde un punto en el centro hasta cada una de las ocho esquinas, y muchas de estas celdas se apilan para formar un bloque. Estos retículos se fabricaron en acero inoxidable 316L mediante fusión selectiva por láser, una forma de impresión 3D metálica en la que un láser funde capas finas de polvo metálico para construir la pieza. Los retículos BCT son especialmente atractivos porque su geometría es muy regular y puede sostenerse durante la impresión, evitando soportes adicionales que desperdician tiempo y material.

Probar cómo la forma cambia el rendimiento

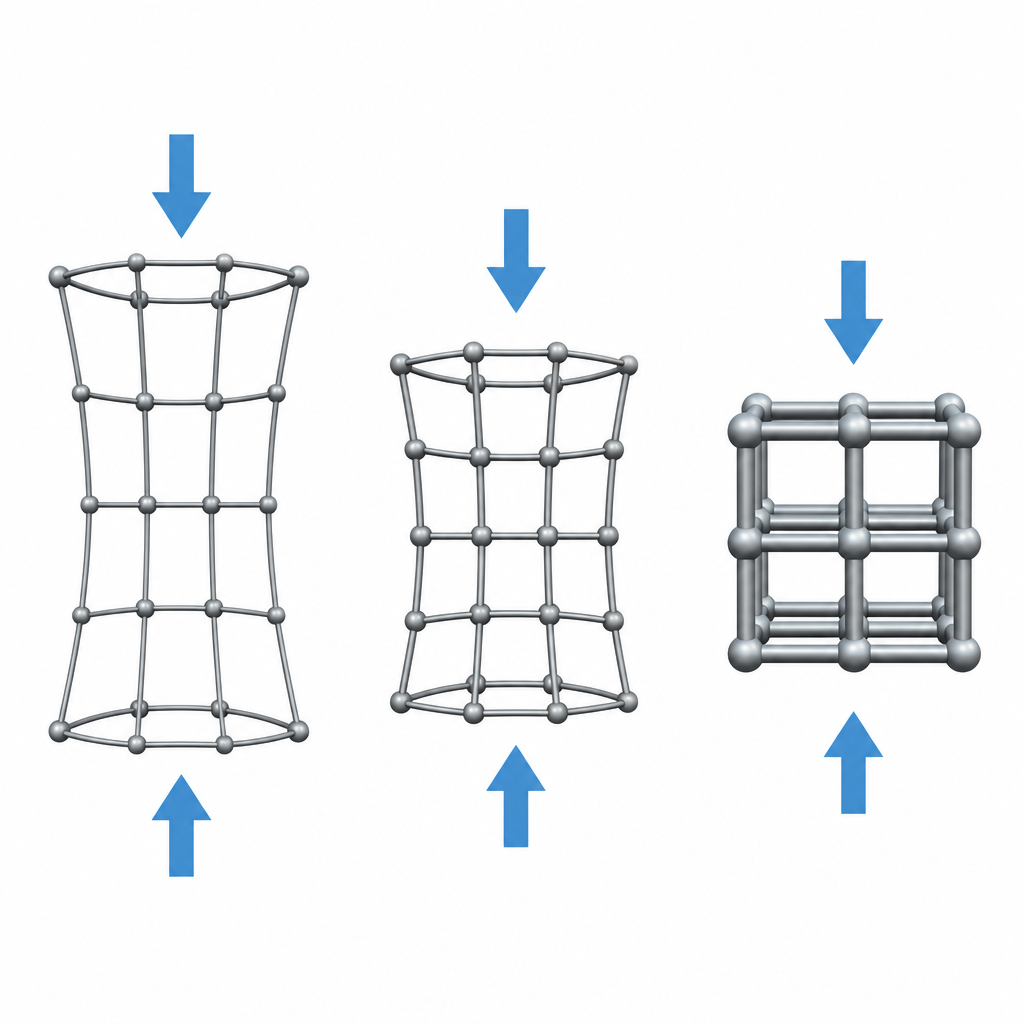

Se variaron tres características geométricas sencillas de las barras: su longitud, su grosor y el ángulo de inclinación respecto a un plano de referencia. El equipo primero construyó modelos digitales del retículo y usó simulaciones por ordenador para comprimirlos y estimar dos medidas clave de rendimiento: la resistencia al cedimiento, que indica cuándo comienza la deformación permanente, y el módulo de elasticidad, que refleja cuán rígida es la estructura. Para mantener manejable el número de ensayos mientras exploraban combinaciones de estas tres variables, emplearon un enfoque estadístico llamado metodología de superficie de respuesta, que muestrea de forma sistemática un conjunto pequeño pero informativo de diseños.

Llevar las predicciones por ordenador al mundo real

Para comprobar que los modelos por ordenador reflejaban el comportamiento real, el equipo imprimió 17 grupos de muestras reticulares de acero inoxidable con diferentes combinaciones de longitud, grosor y ángulo de las barras, y luego las comprimió en una máquina de ensayo mecánico. La máquina comprimió lentamente cada muestra mientras registraba cómo cambiaban la fuerza y la deformación, produciendo curvas que revelaron la región elástica, el punto de cedimiento y la fase posterior de compactación. Cabe destacar que ninguna de las muestras llegó a agrietarse; en su lugar, se doblaron y compactaron progresivamente a medida que las barras se inclinaban, cedían y finalmente se empaquetaban estrechamente. En general, las resistencias y rigideces medidas concordaron bien con los resultados de las simulaciones, a pesar de que las piezas reales contienen pequeñas imperfecciones como rugosidad superficial y poros internos.

Qué hace que un retículo sea fuerte o débil

Las simulaciones combinadas con los experimentos mostraron tendencias claras. Barras más gruesas y ángulos de inclinación mayores hicieron que los retículos fueran a la vez más resistentes y más rígidos, mientras que barras más largas tuvieron el efecto contrario. Por ejemplo, un diseño con barras cortas y gruesas colocadas en un ángulo grande podía ser más de cien veces más resistente y rígido que uno con barras largas y delgadas en un ángulo menor. El modelo estadístico de superficie de respuesta capturó no solo los efectos individuales de cada característica, sino también cómo interactúan, revelando que no existe un único parámetro "óptimo" por sí solo. En cambio, el mejor rendimiento surge de una combinación particular de dimensiones y ángulos.

Receta de diseño para piezas ligeras y mejores

Combinando simulaciones por ordenador, experimentos cuidadosos y modelado estadístico, los investigadores identificaron un diseño especialmente favorable: un retículo BCT con barras de 4 milímetros de longitud, 1,5 milímetros de grosor e inclinadas a 60 grados. Dentro del rango estudiado, esta combinación ofreció la mayor resistencia y rigidez. Para quienes no son especialistas, el mensaje clave es que el comportamiento mecánico de los retículos metálicos impresos en 3D se puede ajustar como si se afinara una máquina: pequeños ajustes geométricos pueden convertir un entramado flexible en una estructura robusta capaz de soportar cargas. Los métodos y hallazgos ofrecen una guía de diseño práctica para ingenieros que quieran fabricar componentes más ligeros y resistentes mediante la impresión metálica 3D.

Cita: Xu, Z., Lin, Z., Wu, Z. et al. Mechanical properties of body-centered tetragonal lattice structures in 316L stainless steel fabricated by SLM. Sci Rep 16, 14860 (2026). https://doi.org/10.1038/s41598-026-44572-8

Palabras clave: fusión selectiva por láser, estructuras reticulares metálicas, acero inoxidable 316L, propiedades mecánicas, diseño en fabricación aditiva
