Optimización topológica del diseño del dispositivo de trabajo de excavadora basada en cargas estáticas equivalentes

Por qué importan las excavadoras más ligeras

Las excavadoras son las máquinas de trabajo pesado en la construcción y la minería, pero sus enormes brazos y plumas de acero tienen un coste: más consumo de combustible, mayores emisiones y un uso superior de material a lo largo de la vida útil de la máquina. Este estudio explora cómo rediseñar una de las piezas clave de una excavadora —el brazo que enlaza la cucharón con la pluma principal— para que utilice mucho menos metal sin dejar de soportar las fuerzas duras y cambiantes del trabajo de excavación. Los autores combinan simulaciones de movimiento con herramientas avanzadas de diseño estructural para eliminar el material innecesario sin comprometer la seguridad.

De pensar en estático a la realidad en movimiento

Tradicionalmente, los ingenieros han diseñado los brazos de excavadora tratando las cargas como si fuesen fijas en magnitud y dirección, una simplificación conocida como carga estática. En la excavación real, sin embargo, las fuerzas aumentan y disminuyen rápidamente cuando la pala penetra en el suelo o la roca, golpea obstáculos y balancea material. Los diseños basados únicamente en supuestos estáticos tienden a estar sobredimensionados y ser pesados, desperdiciando acero y combustible, o a pasar por alto puntos críticos de tensión que aparecen solo durante el movimiento. Los autores sostienen que un diseño realista debe considerar el comportamiento dinámico completo de la máquina mientras trabaja.

Convertir el movimiento en fuerzas más simples

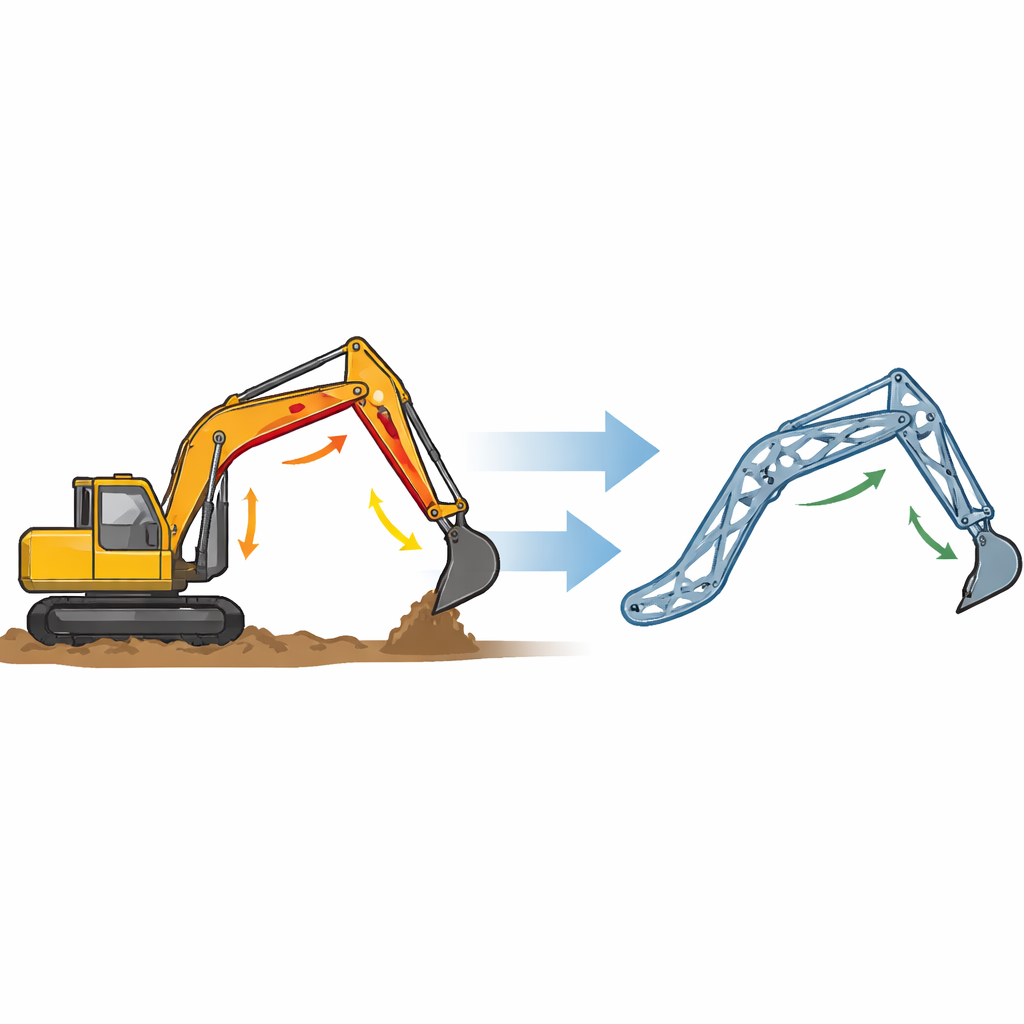

Para cerrar la brecha entre el movimiento complejo y las herramientas prácticas de diseño, los investigadores adoptan un enfoque llamado “cargas estáticas equivalentes”. Primero construyen un modelo digital detallado del dispositivo de trabajo de la excavadora —cucharón, brazo, pluma y cilindros hidráulicos— y lo someten a un ciclo exigente de excavación en una simulación de dinámica multibody. En pequeños pasos temporales, el software registra cómo se dobla y vibra el brazo flexible y qué tensiones surgen en sus chapas de acero. Para cada instante, las fuerzas cambiantes del movimiento se convierten en un conjunto imaginado de fuerzas permanentes que producirían la misma deformación. Estas cargas sustitutas permiten tratar un problema genuinamente dinámico con los métodos más maduros de optimización estructural estática.

Buscar el mejor uso del metal

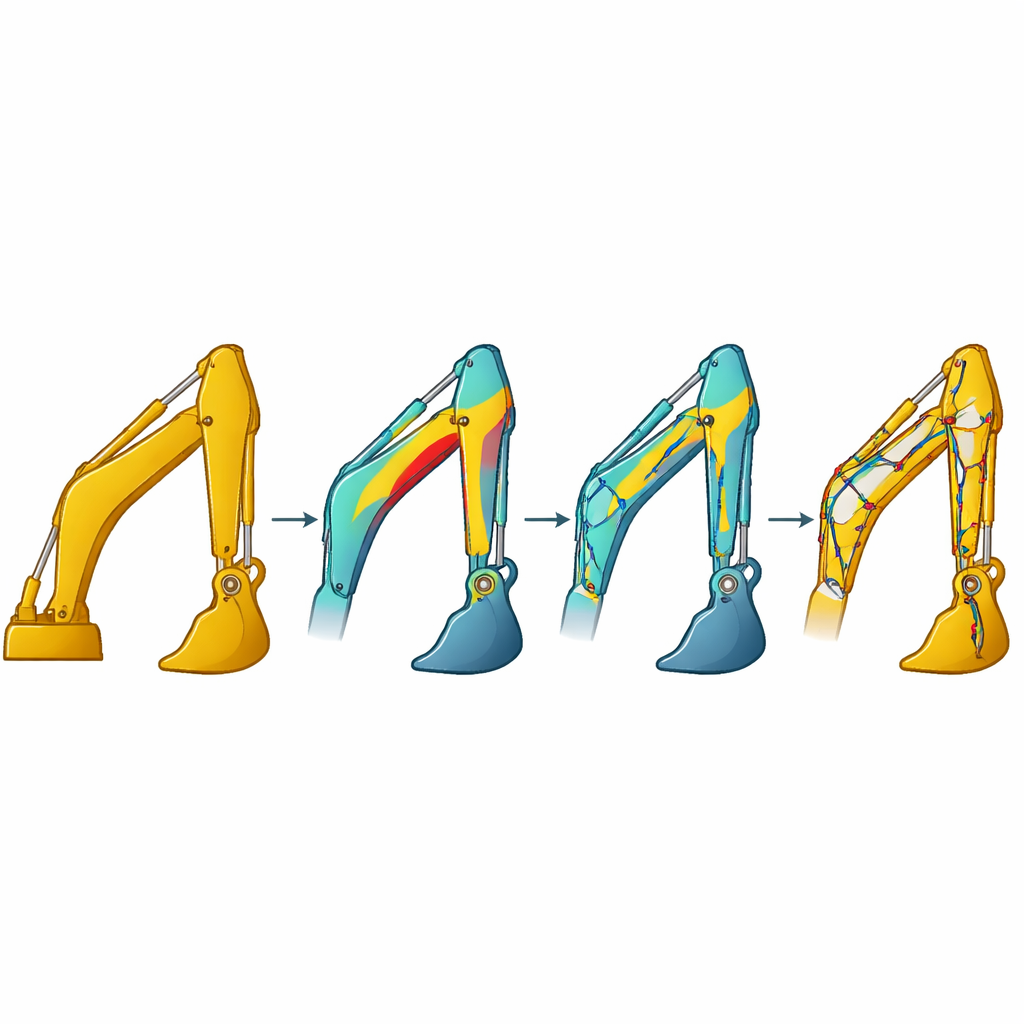

Con esta serie de cargas equivalentes en mano, el equipo plantea un problema informático de distribución de material para el brazo. El espacio de diseño se divide en miles de pequeños elementos cuya “densidad” puede variar entre sólido y vacío, y el algoritmo tiene la tarea de organizar el material para que el brazo se doble lo menos posible, manteniendo las tensiones por debajo del límite del material y respetando un rango objetivo del volumen restante. Para mantener el cálculo manejable, muchos valores individuales de tensión se combinan en una única medida global, y se aplican reglas prácticas de fabricación, como un espesor mínimo de pared y una disposición simétrica. Se prueban varios escenarios, desde una eliminación de material muy agresiva hasta recortes de peso más conservadores, para observar cómo evoluciona la estructura interna y la distribución de tensiones.

Cómo es un brazo optimizado

Las simulaciones revelan que cuando se elimina demasiado material, los picos de tensión aumentan de forma peligrosa cerca de juntas críticas, especialmente donde el brazo se conecta a la pluma principal. A medida que se incrementa ligeramente el volumen permitido, el brazo desarrolla una red clara de trayectorias internas de carga, que se asemeja a una cercha oculta dentro de la carcasa original en forma de caja. En el caso más equilibrado, donde aproximadamente se conserva entre un 30 y un 40% del volumen original en el espacio de diseño, las tensiones se mantienen bien por debajo del límite de seguridad y se distribuyen de forma homogénea, mientras que las zonas de chapa sin uso pueden eliminarse. Basándose en este patrón, los autores reconstruyen la geometría del brazo en una forma manufacturable: las placas exteriores superior e inferior se mantienen en gran medida intactas para aportar rigidez y facilitar la soldadura, mientras que las placas laterales se remodelan y se recortan selectivamente según la disposición optimizada.

Máquinas más ligeras con resistencia segura

Cuando el brazo rediseñado se vuelve a insertar en el modelo dinámico completo de la excavadora y se somete al mismo ciclo exigente de excavación, funciona con robustez. El nuevo brazo pesa aproximadamente un cuarto menos que el original, sin embargo su tensión pico aumenta solo ligeramente y permanece cómodamente por debajo del límite de diseño, sin concentraciones severas. En comparación con una optimización convencional que ignora las restricciones de tensión, el método propuesto sacrifica un poco del máximo ahorro de peso posible, pero reduce el riesgo de puntos débiles ocultos. Para los no especialistas, el mensaje clave es que mediante un “vaciamiento” inteligente de las estructuras basado en cómo se mueven y soportan cargas en la práctica, las máquinas de construcción pesadas pueden volverse significativamente más ligeras y eficientes sin comprometer la seguridad.

Cita: Zhang, H., Shao, Xd., Jia, Mm. et al. Topology optimization design of excavator working device based on equivalent static loads. Sci Rep 16, 13054 (2026). https://doi.org/10.1038/s41598-026-43544-2

Palabras clave: diseño de excavadoras, estructuras ligeras, optimización topológica, carga dinámica, análisis por elementos finitos
