Evolución y efecto de la inclinación de la morfología espacial límite del carbón superior en la zona de equilibrio límite en bancadas de carbón fuertemente inclinadas

Por qué importa el carbón del techo para una minería segura

En las profundidades, los mineros a menudo trabajan bajo una capa de carbón que permanece sobre sus cabezas mientras las máquinas cortan la veta por debajo. En vetas con fuerte inclinación, este “carbón superior” puede fracturarse y deslizarse de formas complejas, poniendo en peligro los sostenimientos metálicos que evitan el colapso del techo. Este estudio plantea una pregunta práctica con grandes implicaciones de seguridad y económicas: ¿cómo evoluciona la forma de la zona de carbón superior fracturado a medida que avanza la minería, y cómo modifica ese comportamiento la inclinación de la veta?

El reto de minar en pendiente

La mayor parte de la investigación sobre minería a cielo largo asume vetas casi horizontales, donde las presiones de la roca tienden a repartirse de forma relativamente uniforme alrededor del equipo. En vetas fuertemente inclinadas, la gravedad actúa pendiente abajo, por lo que los esfuerzos se concentran de forma desigual desde el lado inferior del frente hasta el superior. El carbón por encima de los sostenimientos no se limita a doblarse y agrietarse simétricamente; en cambio, falla en zonas que migran y crecen a medida que avanza el frente. Dado que este carbón superior es el único medio sólido que vincula los sostenimientos con la roca superior, predecir dónde y cómo falla es clave para evitar hundimientos del techo, vuelcos de los sostenimientos y pérdidas de carbón.

Construyendo una mina virtual

Los autores emplearon un modelo numérico tridimensional detallado, basado en la mina de carbón Changshanzi en el oeste de China, para reproducir un frente totalmente mecanizado en una veta inclinada aproximadamente 35 grados respecto a la horizontal. Representaron las capas de roca circundantes y la veta de carbón con valores realistas de resistencia y rigidez, refinaron la malla computacional alrededor del carbón superior y simularon el avance del frente de minería metro a metro. A medida que se retiraba el carbón inferior, al carbón superior se le permitió fracturarse, hundirse y ser extraído detrás de los sostenimientos, mientras el hueco se rellenaba para imitar las operaciones reales. Superficies de medición virtuales dentro del carbón superior registraron cómo cambiaban en espacio y tiempo los principales componentes de esfuerzo a medida que progresaba la minería.

Cómo toma forma la zona oculta de fractura

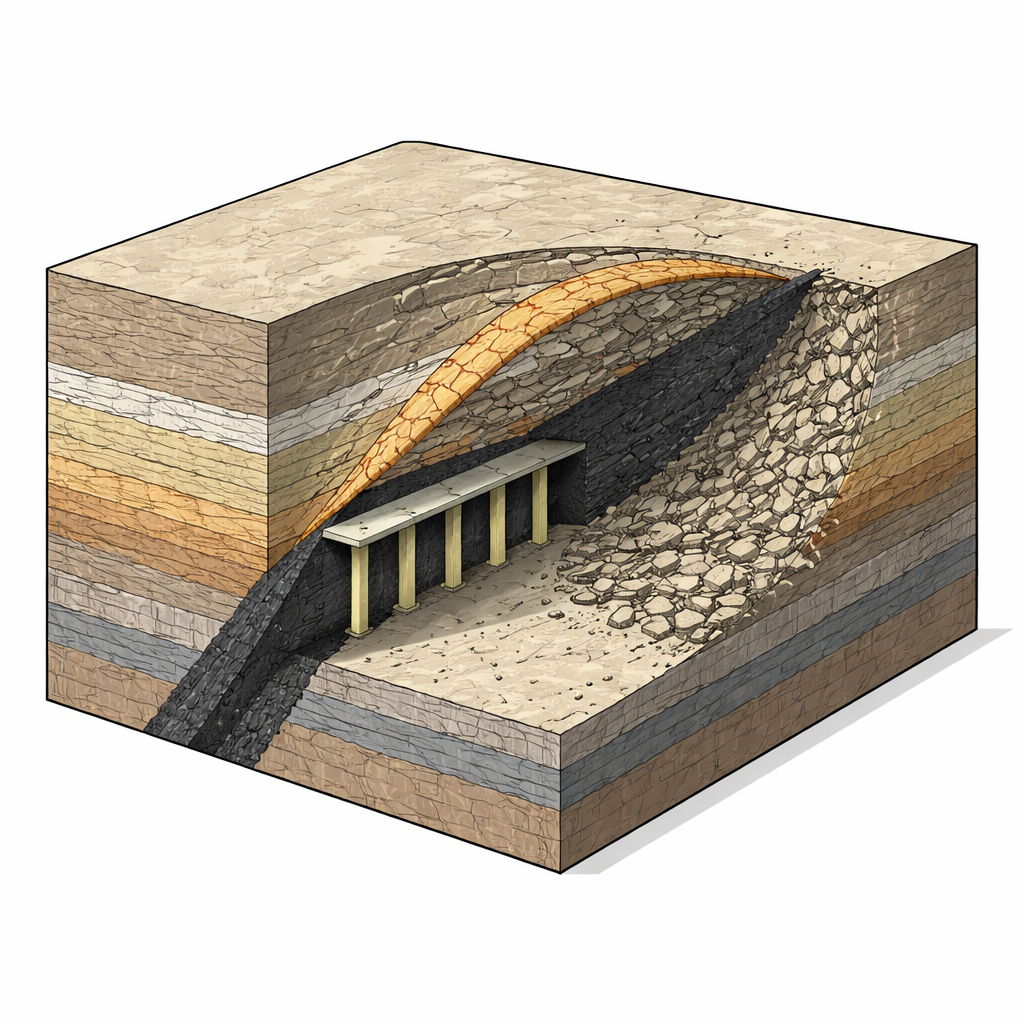

A partir de estos patrones de esfuerzo, el equipo reconstruyó la frontera tridimensional de lo que denominaron la zona de equilibrio límite del carbón superior —la región donde el carbón está al borde de la falla y ya no puede comportarse como un bloque sólido. Al principio, esta frontera aparece como una banda irregular cerca del frente. A medida que avanza la minería, se transforma en una “superficie curva en forma de cinta arcosimétrica asimétrica”, una concha suavemente curvada que se inclina hacia el lado superior de la veta y que finalmente alcanza una forma estable. La evolución no es uniforme: a lo largo de la dirección de la inclinación, la frontera se desarrolla primero en la parte baja del frente, luego en la parte bajo‑media, después en la superior y por último en la superior‑media; a lo largo de la dirección de racha, crece de arriba hacia abajo. Incluso después de que los esfuerzos frente al frente se estabilizan, esta cáscara de falla curvada conserva la memoria de la degradación progresiva del carbón.

Qué ocurre cuando la veta se hace más inclinada

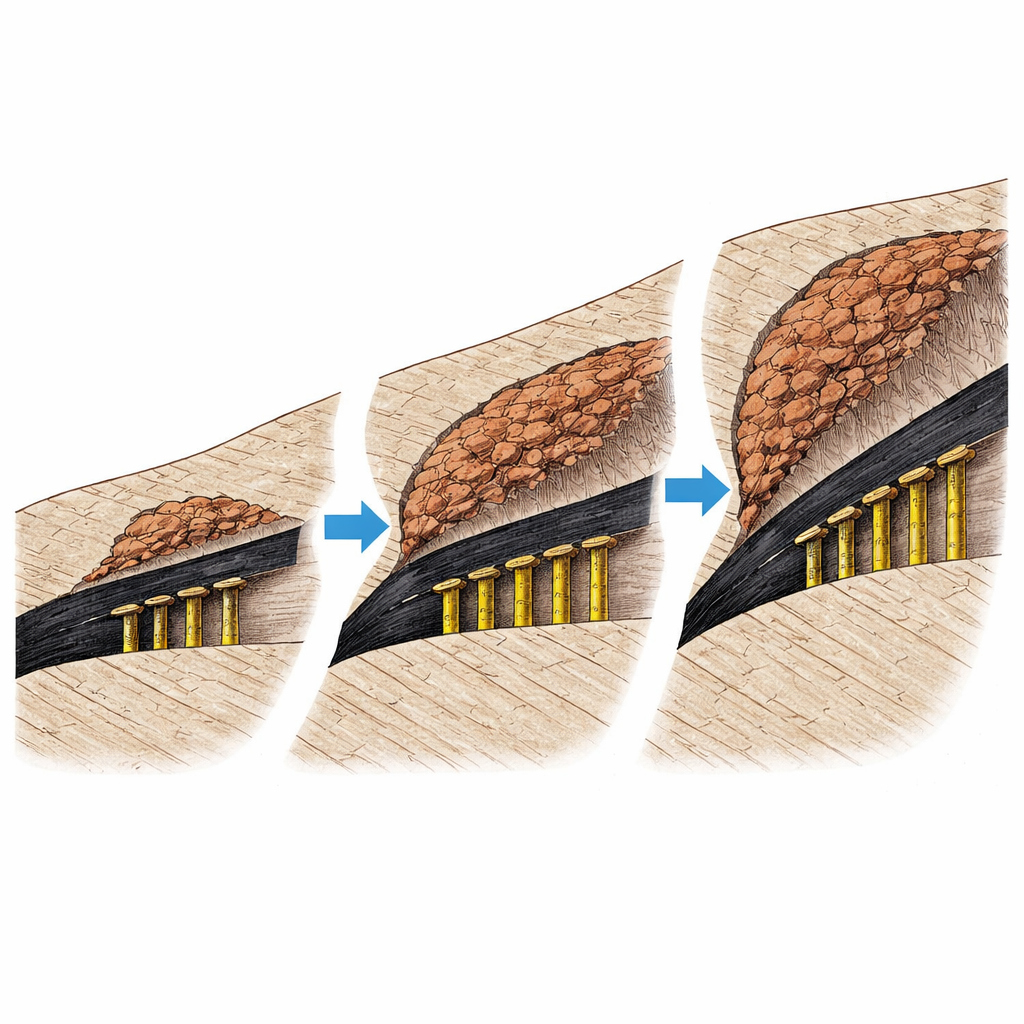

Para explorar el “efecto de inclinación”, los investigadores repitieron sus simulaciones para vetas más inclinadas de 45 y 55 grados. A medida que la veta se inclina más, tanto los esfuerzos principales máximos como los mínimos en el carbón superior disminuyen, pero su distribución se vuelve más desigual: las zonas de mayor intensidad se desplazan hacia el lado inferior del frente y el patrón de esfuerzos se vuelve más asimétrico. La cáscara de equilibrio límite se forma antes y su extensión aumenta, con la falla más profunda alcanzando unos 4,5 metros en el caso menos inclinado y hasta 7,5 metros en el más inclinado. El punto alto de la cáscara curva se desplaza hacia arriba a lo largo de la veta, lo que refleja una mayor tendencia del sector superior del carbón a fracturarse, deslizarse y fragmentarse.

Relacionando la rotura del carbón con la estabilidad del sostenimiento

El equipo conectó luego esta geometría oculta con lo que los mineros observan en la práctica. Usando un modelo mecánico sencillo, demostraron que cuando el carbón sobre un sostenimiento está muy fragmentado, transmite menos carga y ofrece menos fricción sobre la cúpula del sostenimiento, haciendo que el sostenimiento sea más propenso a deslizarse y volcar pendiente abajo. Mediciones de campo en el frente de Changshanzi confirmaron el cuadro numérico: donde el límite inferior de la zona de equilibrio límite se situaba más lejos del frente de minería, los eventos de fuga de carbón superior eran más frecuentes y la resistencia medida del sostenimiento era menor. Donde el límite estaba más cerca, el carbón se mantenía más íntegro, las fugas eran raras y los sostenimientos soportaban cargas más altas y estables.

Qué significa esto para una minería más segura e inteligente

En términos sencillos, el estudio muestra que a medida que una veta de carbón empinada se vuelve más inclinada, la zona de carbón superior casi fracturado sobre el frente crece, se hace más desigual y resulta más peligrosa para los sostenimientos que mantienen el techo. Al mapear cómo se forma y desplaza esta cáscara invisible, los ingenieros de mina obtienen una herramienta para anticipar dónde el carbón se fragmentará con mayor severidad y dónde los sostenimientos tienen más probabilidades de perder estabilidad. Esa información puede orientar el diseño de sostenimientos, la disposición del frente y las estrategias de operación para mantener a los mineros más seguros a la vez que mejora la recuperación del carbón en algunos de los yacimientos más técnicamente exigentes del mundo.

Cita: Wu, X., Chi, X., Lang, D. et al. Evolution and dip effect of boundary spatial morphology of top-coal limit equilibrium zone in steeply dipping coal seam. Sci Rep 16, 12268 (2026). https://doi.org/10.1038/s41598-026-43091-w

Palabras clave: bancada de carbón fuertemente inclinada, caída del carbón superior, esfuerzo en la masa rocosa, estabilidad del sostenimiento del techo, modelado numérico de minas
