Comportamiento sísmico de conexiones viga‑columna de acero en el eje débil con un adaptador en T

Por qué importan juntas de edificio más seguras en los terremotos

Cuando ocurre un terremoto, la forma en que las vigas de acero se unen a las columnas de acero puede marcar la diferencia entre un edificio dañado y un colapso que ponga vidas en riesgo. La mayoría de los marcos de acero modernos se diseñan para que sus conexiones principales puedan doblarse y ceder sin fracturearse. Pero muchos edificios reales también tienen vigas ancladas al lado “más débil” de una columna, una situación que las normas actuales tratan en gran medida como si la junta fuera suelta en lugar de firmemente empotrada. Este estudio explora una solución práctica para crear juntas robustas atornilladas en ese lado débil, con el objetivo de hacer los edificios cotidianos más resistentes a las sacudidas mientras se mantiene la facilidad de fabricación y montaje en obra.

Una nueva forma de atornillar vigas al lado débil de una columna

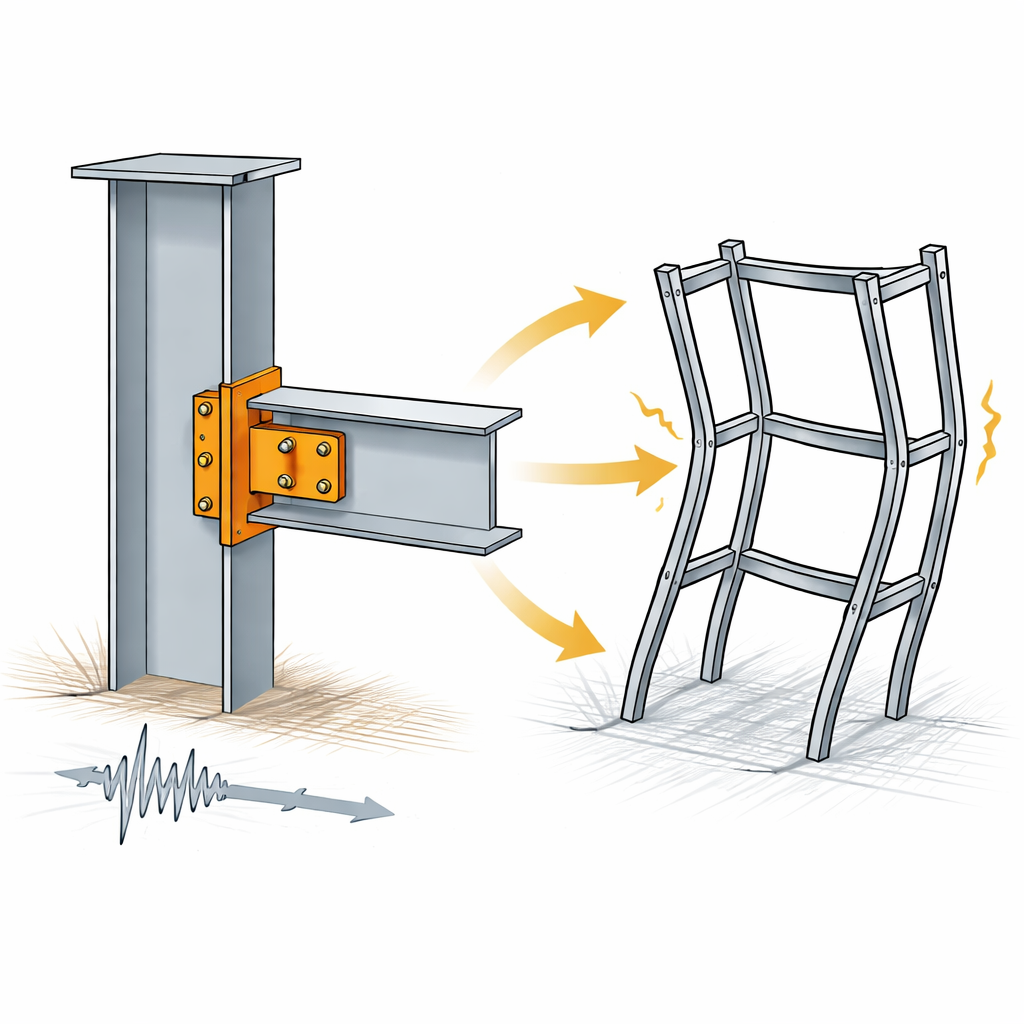

La investigación se centra en una conexión de acero específica en la que una viga horizontal se une a la alma, o placa delgada central, de una columna vertical—el eje débil de la columna frente a la flexión. En lugar de depender de soldaduras de campo complicadas en un rincón estrecho, el autor propone un “adaptador en T”: una pieza corta de acero en forma de T soldada a la alma de la columna, a la que la viga se atornilla mediante una placa final plana. Pernos de alta resistencia prensan la placa final de la viga contra la brida del adaptador, mientras placas adicionales dentro de la columna ayudan a repartir las fuerzas. Esta disposición mejora el acceso para los operarios, simplifica la instalación y traslada gran parte de la fabricación a las condiciones controladas del taller, todo ello con la intención de comportarse como una junta robusta y prácticamente rígida durante un terremoto.

Probando la idea con experimentos virtuales

Para evaluar el rendimiento de esta conexión, el estudio construyó modelos tridimensionales detallados por ordenador usando análisis por elementos finitos. Primero, el enfoque de modelado se comprobó frente a pruebas de laboratorio previas de conexiones conocidas tanto en eje fuerte como en eje débil, asegurando que las simulaciones pudieran reproducir la resistencia medida, los patrones de deformación y los daños. Tras esta validación, se analizaron seis variantes de la nueva junta, todas con geometría general semejante pero con distintos espesores en tres placas clave: la brida del adaptador en T, la placa final de la viga y las placas de continuidad dentro de la columna. Los modelos fueron sometidos a cargas cíclicas de ida y vuelta diseñadas para imitar las deriva de piso inducidas por terremotos hasta un 6 por ciento, siguiendo los protocolos sísmicos vigentes en EE. UU.

Cómo el espesor cambia dónde aparece el daño

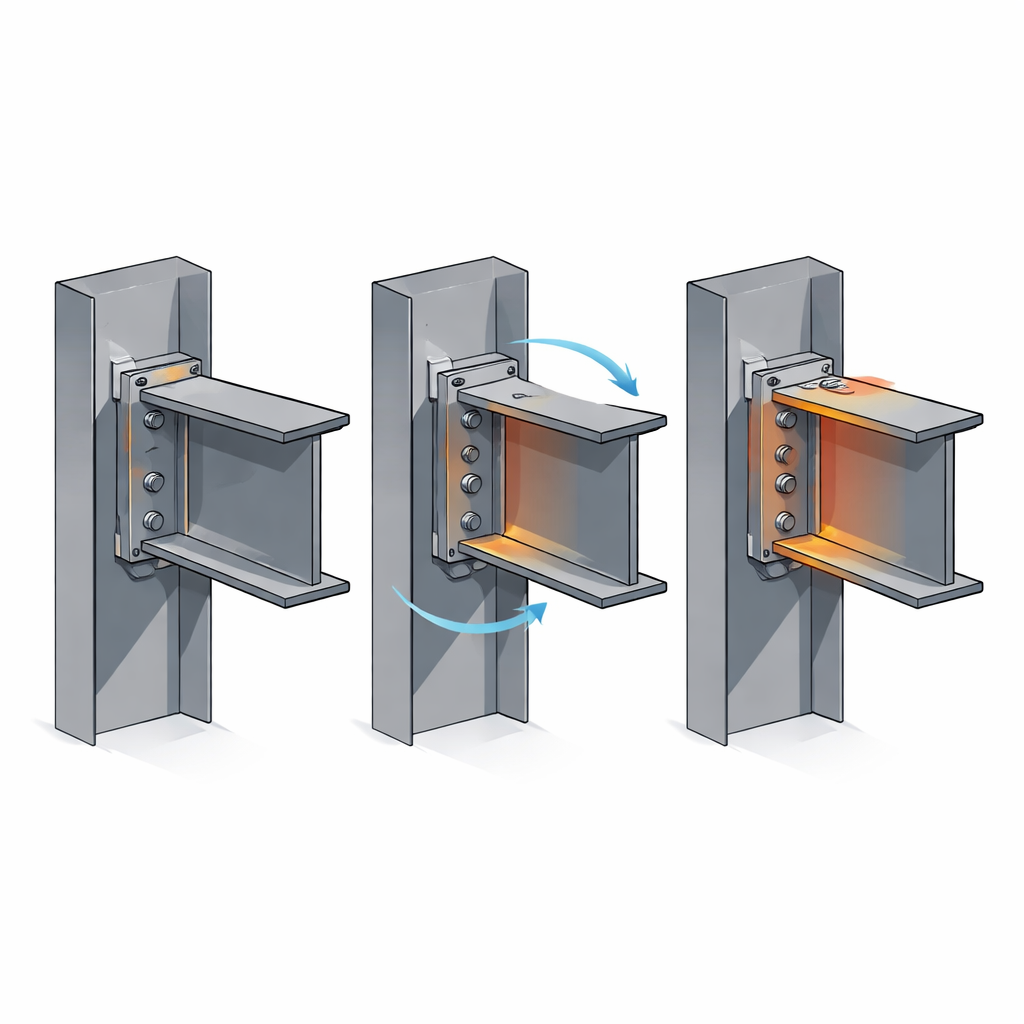

Las simulaciones muestran que las seis variantes pueden cumplir los exigentes criterios para “Marcos de Momento Especiales”, una categoría utilizada para edificios en zonas de alta sismicidad. Cada configuración alcanzó al menos un 4 por ciento de deriva de piso manteniendo una capacidad de momento de al menos el 80 por ciento de la resistencia plástica de la viga, y en muchos casos superó la capacidad nominal de la viga. Sin embargo, el lugar donde se concentró la acción inelástica dependió fuertemente del espesor de las placas. En los modelos más rígidos, con bridas del adaptador y placas finales más gruesas, la mayor parte del daño por flexión y la disipación de energía ocurrieron en las alas de la viga, tal como pretenden los diseñadores, mientras que el herraje de la junta permaneció mayormente elástico. Cuando la brida del adaptador o la placa final se hizo más delgada, la junta se volvió más flexible y una porción creciente de la deformación plástica se desplazó al propio adaptador y a la placa final, cambiando el comportamiento de la junta de rígido a semirrígido y reduciendo la eficacia de amortiguamiento.

Disipación de energía, ductilidad y seguridad de los pernos

Más allá de la resistencia global, el estudio examinó cómo las diferentes juntas podían absorber y liberar energía mediante ciclos repetidos, cuánto giro podían tolerar antes de perder capacidad y cómo se desarrollaban las fuerzas en los pernos. Todos los modelos mostraron un comportamiento dúctil, con relaciones de ductilidad por encima de dos y sin fallos frágiles de pernos en las simulaciones. La configuración más rígida proporcionó alta disipación de energía pero también concentró deformaciones, conduciendo a pandeos locales prematuros y a una capacidad de giro algo menor. Las versiones más flexibles repartieron las demandas de forma más homogénea y lograron mayor ductilidad, pero a costa de menor rigidez y de un marcado efecto de “pinzamiento” en las curvas de histéresis. Cálculos detallados confirmaron que una parte significativa del aumento de fuerza en los pernos proviene de la acción de palanca local—flexión localizada de las placas que amplifica la tensión del perno—lo que destaca la necesidad de tener en cuenta este efecto en el diseño.

Aplicando el detalle a diferentes tamaños de viga

Para comprobar si el concepto se limita a un par viga‑columna concreto, el autor también modeló dos segmentos adicionales de armazón con profundidades de viga y anchos de ala muy distintos, manteniendo la misma idea del adaptador en T y la misma filosofía de diseño. En ambos casos, las conexiones volvieron a cumplir los objetivos de comportamiento sísmico: desarrollaron más del 80 por ciento de la resistencia plástica de la viga a una rotación plástica del 3 por ciento, mantuvieron un comportamiento cíclico estable y conservaron la mayor parte de la deformación plástica en la viga en lugar de en el herraje de la junta. La rigidez rotacional de estos ensamblajes adicionales se mantuvo lo suficientemente alta como para clasificar las juntas como rígidas según criterios estructurales comunes, lo que sugiere que el detalle escala bien a lo largo de rangos realistas de tamaños de elementos.

Qué significa esto para edificios reales

Para quienes no son especialistas, la conclusión principal es que parece posible diseñar juntas prácticas atornilladas en el lado “débil” de las columnas de acero que aún se comporten como conexiones resistentes frente a terremotos. Al escoger cuidadosamente los espesores de unas pocas placas en un sistema de adaptador en T, los ingenieros pueden dirigir dónde ocurre el daño—preferiblemente en la viga—al tiempo que alcanzan la resistencia, la capacidad de rotación y la rigidez requeridas por los códigos sísmicos modernos. Aunque las conclusiones se basan en sofisticadas simulaciones por ordenador y todavía requieren confirmación mediante ensayos a escala real en laboratorio, el trabajo sugiere que las reglas de diseño existentes para las conexiones en eje fuerte pueden servir como un punto de partida razonable. Esto podría facilitar a futuro el diseño y la construcción de marcos de acero más seguros y económicos en regiones donde los terremotos son una preocupación real.

Cita: Yılmaz, O. Seismic performance of weak-axis steel beam-to-column connections with a T-adapter. Sci Rep 16, 11415 (2026). https://doi.org/10.1038/s41598-026-42306-4

Palabras clave: marcos resistientes de acero, conexiones en eje débil, placa final atornillada, diseño sísmico, análisis por elementos finitos
