Monitoreo inteligente y evaluación del rendimiento basada en CNN de sistemas de perforación-tubería-bomba para drenaje de gas en minas de carbón

Por qué es importante mantener el gas de la mina bajo control

En lo profundo del subsuelo, las minas de carbón deben eliminar constantemente el metano para prevenir explosiones y para capturar un recurso energético útil. Ese trabajo lo realiza una red de perforaciones, tuberías y bombas que extraen el gas de la roca. Pero las fugas, los atascos y el funcionamiento inestable pueden erosionar silenciosamente el rendimiento del sistema mucho antes de que alguien lo note. Este estudio muestra cómo experimentos cuidadosamente diseñados y la inteligencia artificial moderna pueden convertir lecturas rutinarias de sensores en una “puesta a punto” automática del drenaje de gas de la mina, ayudando a mantener a salvo a los mineros mientras se aprovecha mejor el gas capturado.

Cómo se extrae el gas del yacimiento de carbón

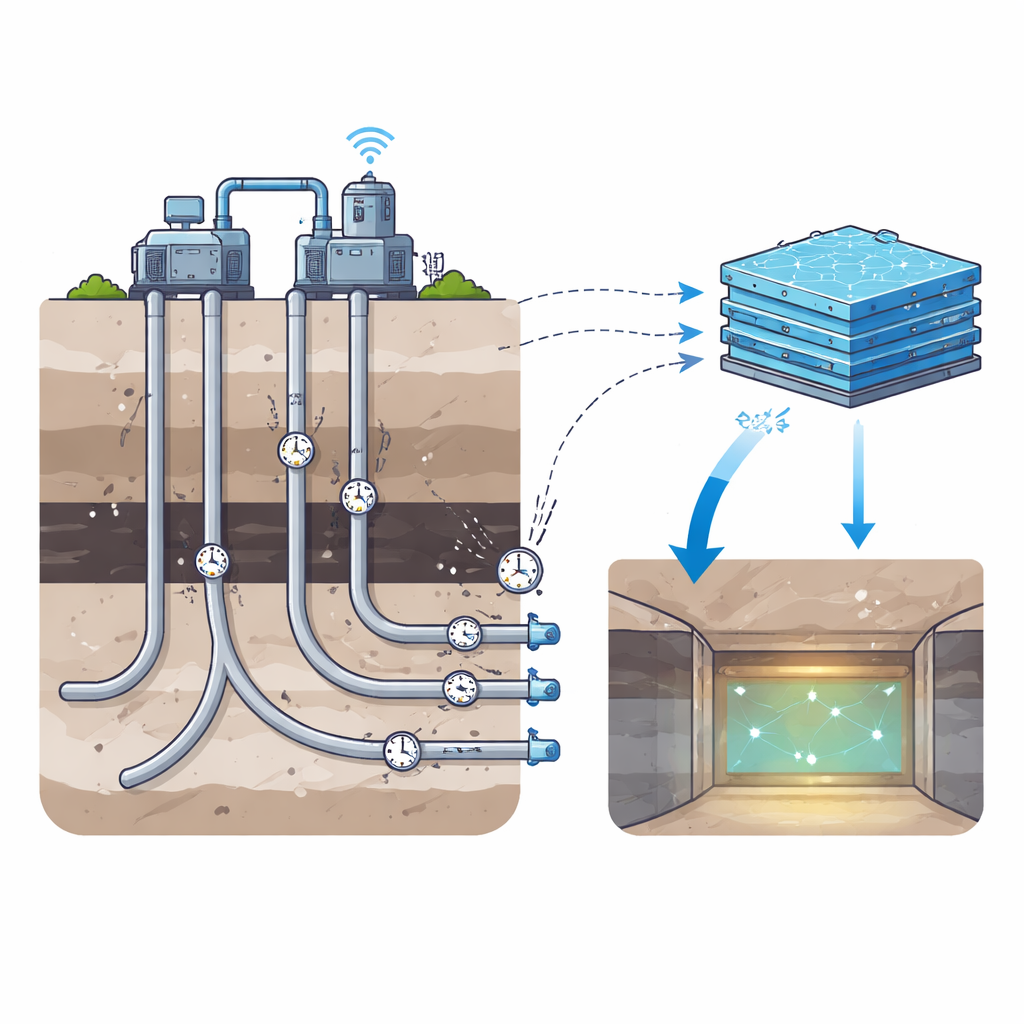

En una mina típica, se perforan orificios en el yacimiento de carbón y se conectan a una red de tuberías que conducen a potentes bombas de vacío. Estas bombas crean presión negativa—esencialmente una fuerza de succión—que arrastra el metano y el aire fuera de la roca. La mezcla de gas viaja luego por tuberías de acero hasta la superficie para su tratamiento o uso. En teoría, los ingenieros pueden controlar la presión, el caudal y la concentración de gas con sensores a lo largo de las tuberías y usar esos datos para juzgar si el sistema funciona correctamente. En la práctica, las duras condiciones subterráneas, la corrosión y las disposiciones complejas de las tuberías hacen que los datos sean ruidosos y difíciles de interpretar, sobre todo si se depende únicamente del juicio humano.

Qué falla cuando las tuberías tienen fugas o se obstruyen

Para entender cómo se comporta el sistema bajo estrés, los investigadores construyeron experimentos controlados que imitan redes reales de drenaje subterráneo. Introdujeron fugas y obstrucciones en puntos específicos de las tuberías y monitorizaron cómo cambiaban la presión y el flujo a lo largo de la línea. Cuando la tubería principal cerca de las bombas tenía una fuga, la succión caía bruscamente mientras que el flujo medido aumentaba—una señal de que se estaba aspirando mucho aire extra, no metano útil. Las fugas en ramales secundarios, por el contrario, afectaban poco a la bomba pero reducían considerablemente la succión y la extracción de gas en los sondeos aguas abajo. Las obstrucciones producían su propio patrón distintivo: un cambio repentino en la velocidad con que la presión caía a lo largo de la tubería, seguido de una recuperación parcial. Estas firmas de laboratorio forman una especie de biblioteca de huellas para distintos tipos de fallos.

Convertir reglas de experto en una puntuación simple

Basándose en normas prácticas de mina, el equipo diseñó un sistema de evaluación que integra muchos factores en una sola puntuación de satisfacción entre cero y uno. Agruparon los indicadores en dos temas principales: seguridad y eficacia. La seguridad abarca cómo se distribuye el aire en la zona de trabajo y cuánto gas sigue liberándose cerca de los mineros. La eficacia refleja cuánto gas se drena cada día, la intensidad de la succión, la concentración de metano y cuánto gas puro se captura realmente. Utilizando un método de decisión estructurado, ingenieros experimentados asignaron la importancia relativa a cada factor. La puntuación final se mapea luego en cinco grados, de excelente (Grado I) a no calificado (Grado V), reflejando cómo las minas reales juzgan si el drenaje cumple las normas nacionales.

Cómo una red neuronal aprende la “sensación” del sistema

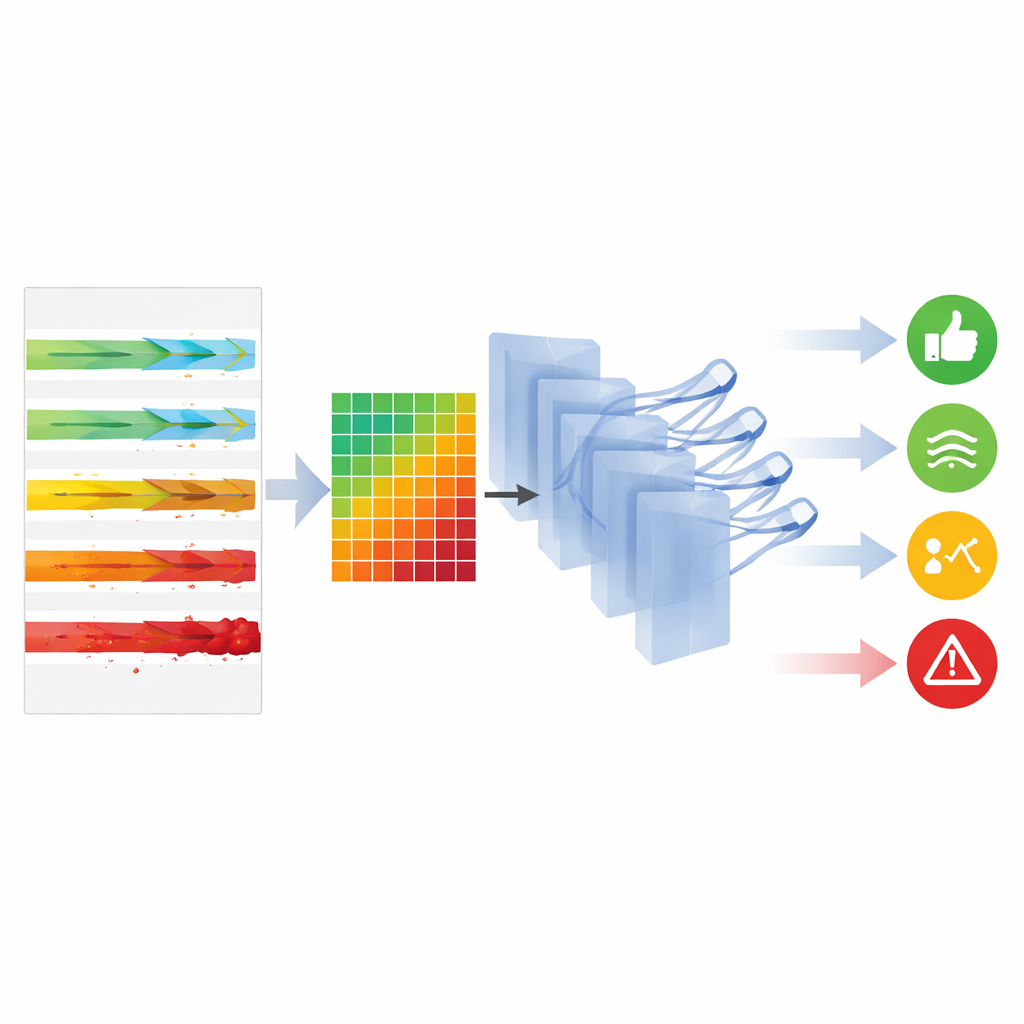

En lugar de pedir a los humanos que apliquen continuamente estas reglas, los autores entrenaron una red neuronal convolucional (CNN)—un tipo de modelo de aprendizaje profundo—para reconocer la calidad del drenaje directamente a partir de los datos de los sensores. Dividieron series temporales de siete variables monitorizadas en ventanas cortas y dispusieron cada ventana como una pequeña matriz, muy similar a una imagen. Este formato permite a la CNN detectar patrones sutiles en cómo cambian conjuntamente con el tiempo la presión, el flujo y la concentración de gas, incluidas las huellas descubiertas en los experimentos de fugas. La calificación de cada muestra de datos se obtuvo primero con el método de puntuación basado en expertos y luego se usó como señal de enseñanza para la CNN. Con 10.000 muestras de la mina Xinfa en China, la arquitectura de la red y los parámetros de entrenamiento se ajustaron para equilibrar la precisión y el coste computacional.

Qué tan bien funciona el monitor inteligente

En sus mejores condiciones, la CNN clasificó correctamente todas las muestras valoradas como excelentes, buenas o medias, y casi todas las que eran meramente calificadas. Su rendimiento más débil se dio en los casos raros y gravemente no calificados, donde identificó correctamente alrededor de la mitad. Esta limitación se debe en parte a la escasez de esos estados peligrosos—las minas trabajan para evitarlos—y en parte a que sus lecturas de sensores pueden solaparse con condiciones limítrofes pero aceptables. Aun así, el modelo es lo bastante ligero como para ejecutarse en tiempo real en ordenadores estándar de mina, usando los mismos sensores de presión, flujo y gas ya instalados en la mayoría de las explotaciones. Los autores sostienen que reentrenar con datos de otras minas podría extender ampliamente el enfoque, mientras que técnicas adicionales para manejar eventos raros podrían mejorar la detección de las fallas más graves.

Qué significa esto para una minería más segura y más limpia

Al combinar experimentos físicos, conocimiento experto y aprendizaje profundo, este trabajo convierte una compleja red de drenaje de gas en un sistema que puede juzgar en gran medida su propio rendimiento. El enfoque ofrece a los operadores mineros una calificación continua y automatizada de cómo funcionan sus sistemas de perforación–tubería–bomba, señalando degradaciones sutiles antes de que se conviertan en peligros. Eso puede reducir el riesgo de accidentes por gas, apoyar una producción de carbón más estable e incrementar la proporción de metano capturado como combustible útil en vez de ser liberado a la atmósfera. En resumen, un monitoreo más inteligente del gas subterráneo no solo protege a los mineros, sino que también ayuda a que la minería del carbón sea más limpia y más eficiente.

Cita: Tong, Y., Yang, Y., Niu, J. et al. Intelligent monitoring and CNN-based performance evaluation of borehole-pipe-pump gas drainage systems in coal mines. Sci Rep 16, 11802 (2026). https://doi.org/10.1038/s41598-026-42294-5

Palabras clave: seguridad en minas de carbón, drenaje de gas, fugas en tuberías, monitoreo con aprendizaje profundo, extracción de metano
