Función dieléctrica de GaSe0.8Te0.2 en capas y elementos ópticos totalmente van der Waals emergentes

· Volver al índice

Por qué importan las herramientas de luz ultrafinas

Desde los sensores de los teléfonos inteligentes hasta la comunicación cuántica, las tecnologías modernas dependen cada vez más de dispositivos capaces de dirigir y moldear la luz en un chip. Para reducir estos componentes ópticos sin perder eficiencia, los investigadores necesitan materiales que desvíen la luz con fuerza sin absorberla. Este estudio explora un nuevo miembro de la familia de cristales bidimensionales: un compuesto en capas denominado GaSe0.8Te0.2, y muestra que puede servir como un bloque de construcción potente para elementos ópticos ultrafinos y totalmente en capas, como divisores de haz.

Figure 1
Figure 1.

Un nuevo cristal en capas para guiar la luz

El trabajo se centra en una familia de materiales conocidos como monocalcogenuros del grupo III, que pueden exfoliarse en cristales muy delgados en forma de lámina unidos por suaves fuerzas van der Waals. Al mezclar selenio (Se) y telurio (Te) en compuestos basados en galio, los científicos pueden crear “aleaciones ternarias” cuyas propiedades quedan intermedias entre las de los miembros puros. En este estudio, los autores investigan láminas de GaSexTe1−x con x = 0.8, lo que significa que el cristal es rico en selenio pero aún contiene una cantidad significativa de telurio. Mediante emisión óptica y huellas vibracionales (fotoluminiscencia y espectroscopía Raman), combinadas con análisis elemental, confirman tanto la estructura interna como la proporción Se:Te del material, mostrando que adopta una fase hexagonal única y ordenada adecuada para aplicaciones ópticas.

Qué tan fuertemente el cristal descompone y absorbe la luz

Para entender cómo maneja la luz este cristal, el equipo mide su función dieléctrica—la magnitud que determina cómo se propaga la luz a través de un material—en el rango del visible al cercano infrarrojo (360–1000 nm). Emplean elipsometría espectroscópica, una técnica que infiere propiedades ópticas a partir de cómo cambia la polarización de la luz reflejada al rebotar en la superficie. Debido a que el cristal es en capas, responde de forma diferente a la luz que viaja dentro de los planos atómicos que a la que viaja perpendicularmente a ellos. Las medidas revelan que, en el plano, el material tiene un índice de refracción muy alto, alrededor de tres en longitudes de onda rojas, y sin embargo absorbe notablemente poca luz hasta la región rojo profundo donde comienza la absorción. Esta combinación de fuerte desviación y baja pérdida es exactamente lo que se necesita para componentes ópticos compactos basados en interferencia.

Comprobando la teoría frente al experimento

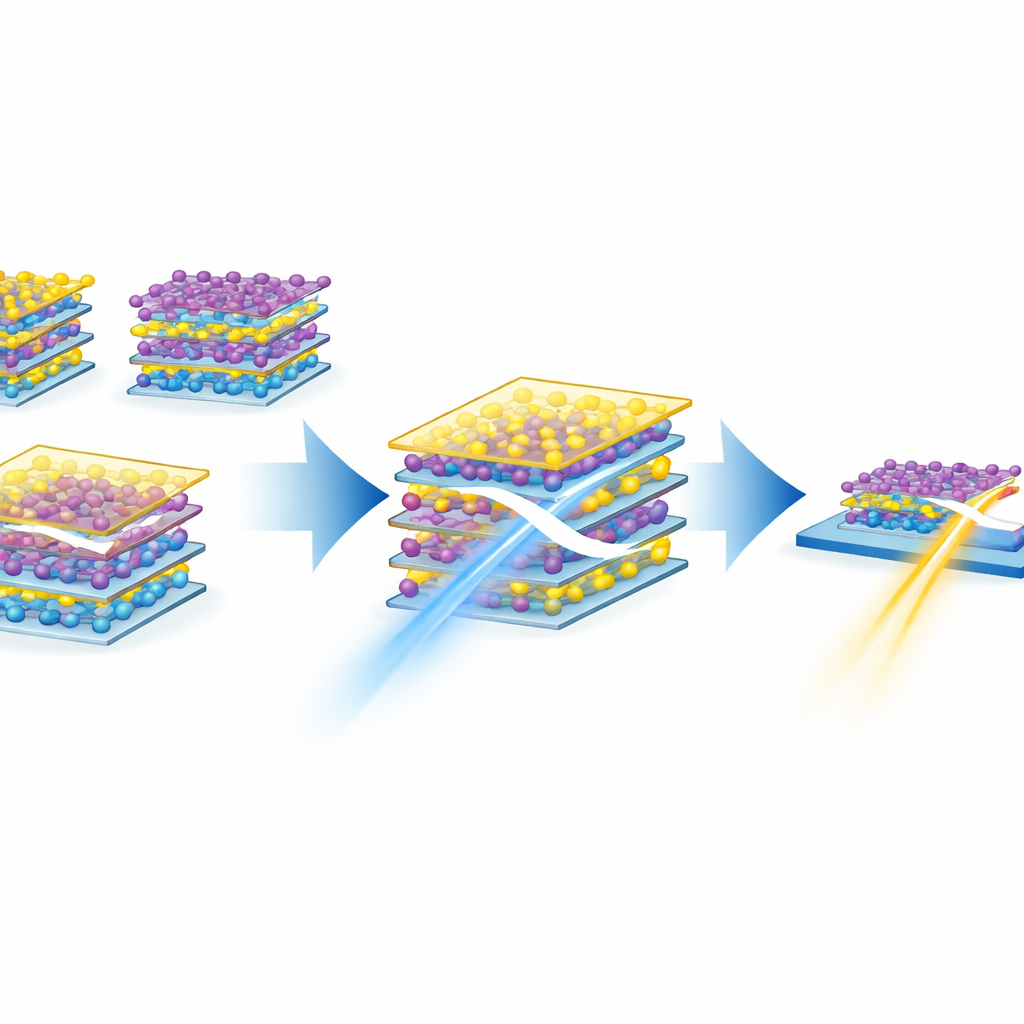

Los investigadores van más allá de la medición al realizar cálculos avanzados desde primeros principios que predicen tanto la brecha electrónica como la respuesta óptica dependiente de la longitud de onda de un modelo estructural estrechamente relacionado. Estas simulaciones reproducen la forma y magnitud de los índices de refracción y de la absorción determinados experimentalmente, lo que da confianza en que la descripción microscópica del material es precisa. También examinan cómo cambiaría el índice de refracción en el plano si la proporción Se:Te variara a lo largo de diferentes composiciones. Los resultados muestran una “ventana de ajuste” práctica entre las respuestas de GaSe puro y GaTe, lo que indica que los ingenieros podrían sintonizar las propiedades ópticas deseadas simplemente ajustando la composición dentro de la familia GaSe–GaTe.

Figure 2
Figure 2.

Construcción de divisores de haz totalmente en capas

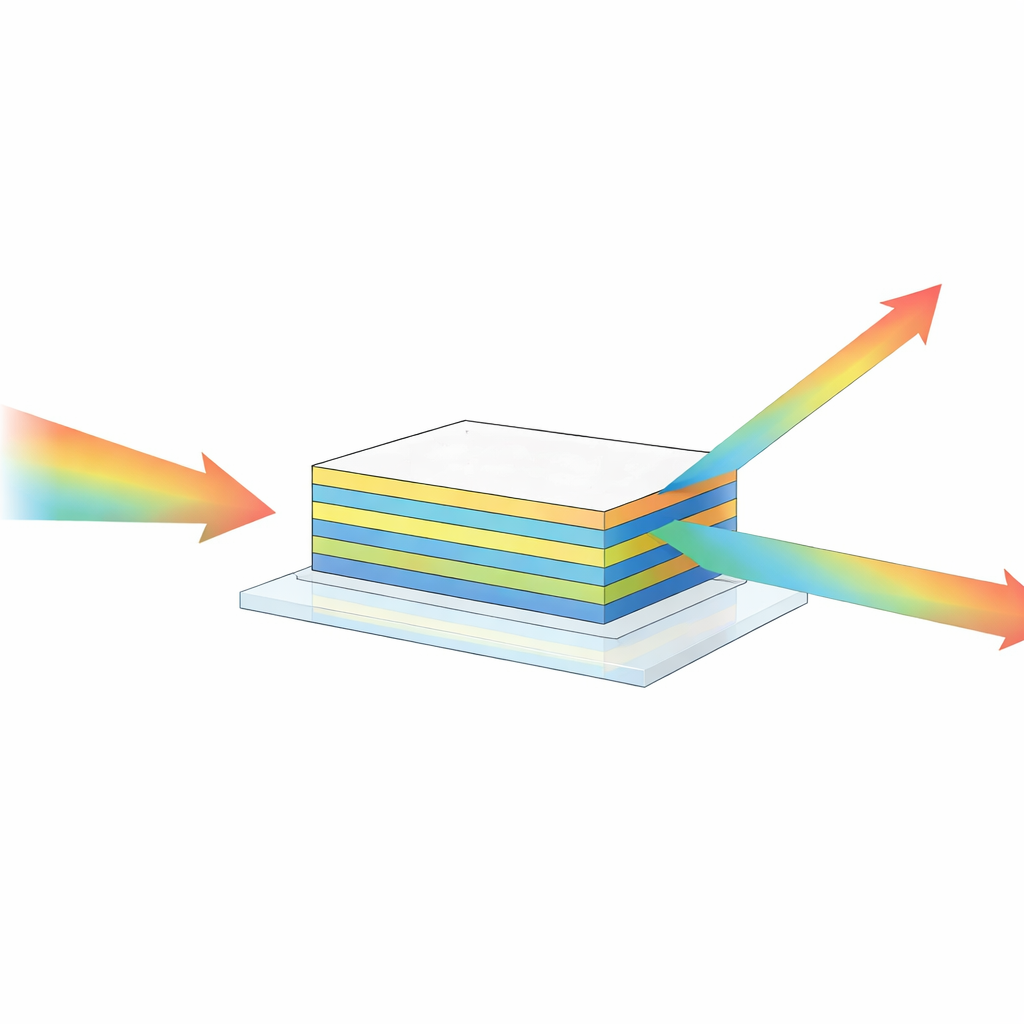

Con constantes ópticas precisas, los autores diseñan divisores de haz ultrafinos hechos enteramente de materiales van der Waals. Combinan el GaSe0.8Te0.2 de alto índice con un material en capas de bajo índice, el nitruro de boro hexagonal (hBN), apilando unas pocas láminas alternas sobre un sustrato transparente. Al elegir cuidadosamente los grosores de las capas, explotan la interferencia—múltiples reflexiones dentro del apilamiento—para dividir un haz incidente de luz no polarizada en partes reflejada y transmitida con proporciones predeterminadas como 50:50, 30:70 o 10:90 en el rango del cercano infrarrojo ampliamente usado en fotónica y láseres. Es importante que logran estas funciones con un espesor total submicrón y con solo unas pocas capas, muchas menos de las que requieren los recubrimientos tradicionales de óxidos o dieléctricos y metales.

De cristales a medida a futuros chips de luz

El estudio muestra que GaSe0.8Te0.2 es una combinación poco común: un cristal direccionalmente anisótropo que desvía fuertemente la luz y la absorbe débilmente, y que puede apilarse con otros materiales van der Waals para formar dispositivos ópticos completamente en capas. Al mapear su función dieléctrica en detalle y demostrar diseños realistas—e incluso un prototipo—para divisores de haz, los autores aportan tanto los datos fundamentales como las reglas de diseño necesarias para la integración práctica. Más en general, sus cálculos apuntan a una ruta para crear toda una familia de materiales “a la carta” para guiar la luz ajustando la composición de la aleación, allanando el camino hacia elementos ópticos compactos, ajustables y a escala de chip construidos a partir de pilas de cristales bidimensionales.

Cita: Margaryan, A.V., Sargsyan, M.L., Piyanzina, I.I. et al. Dielectric function of layered GaSe0.8Te0.2 and emergent all van der Waals optical elements. Sci Rep 16, 12551 (2026). https://doi.org/10.1038/s41598-026-42182-y

Palabras clave: fotónica van der Waals, materiales 2D de alto índice, aleaciones GaSeTe, divisores de haz ultrafinos, ajuste de la dispersión óptica
