Investigación sobre la forma de ajuste de rigidez dinámica de sujetadores indirectos basada en las características de desgaste de rieles a alta frecuencia

Por qué importan rieles más lisos para los viajeros de todos los días

Cualquiera que haya sentido un tren de metro estremecerse o haya oído un agudo chirrido al tomar una curva ha experimentado la física oculta del desgaste entre ruedas y rieles. Con el tiempo, los rieles pueden desarrollar ondulaciones y patrones que hacen los viajes más ruidosos, más ásperos y más costosos de mantener. Este estudio analiza en profundidad una parte pequeña pero crucial de la vía: los elementos elásticos de sujeción que quedan bajo el riel, para mostrar cómo su diseño puede decidir discretamente si los rieles permanecen lisos o se desgastan rápidamente.

Las piezas pequeñas bajo el riel

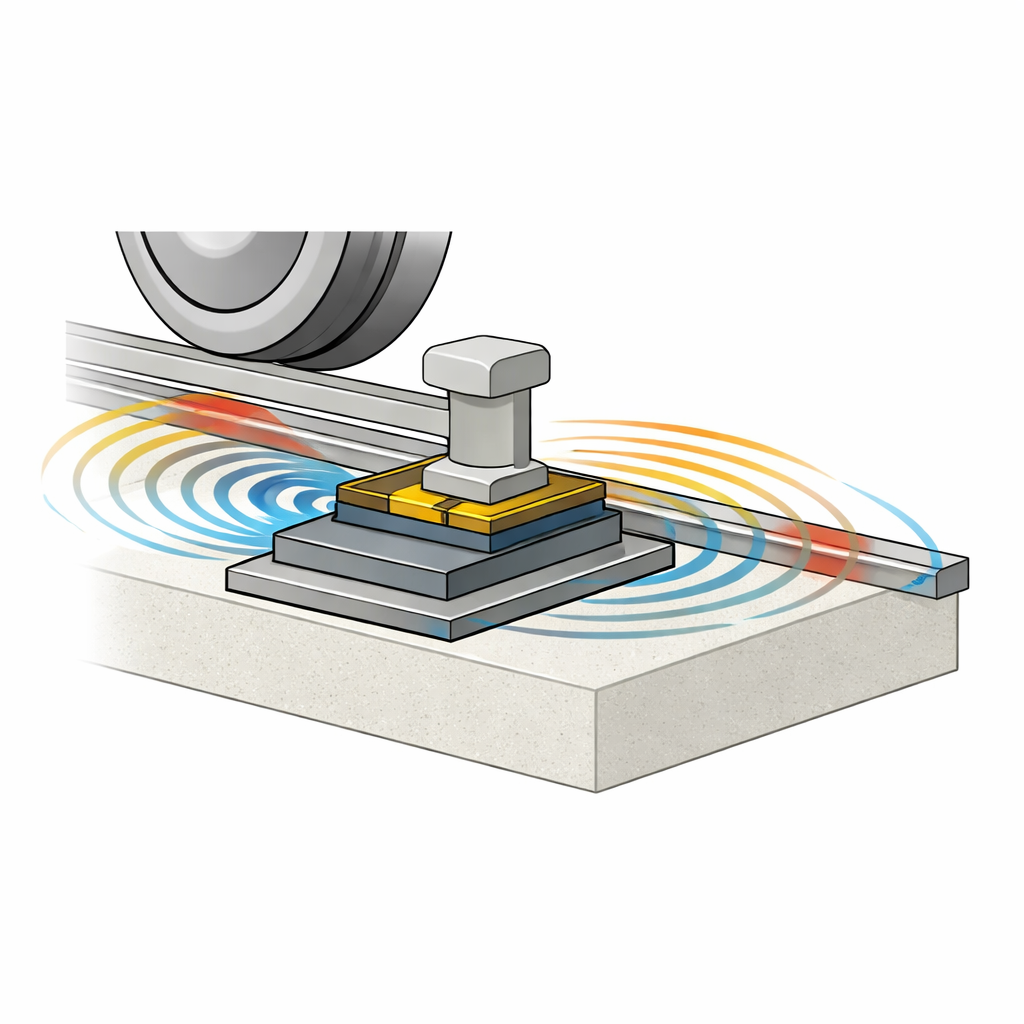

Los sistemas de metro modernos suelen usar los llamados sujetadores indirectos en vías de hormigón. En lugar de una sola almohadilla de caucho bajo el riel, hay dos almohadillas elásticas con una placa de acero entre ellas. La almohadilla superior se sitúa directamente bajo el riel, la “base de hierro” de acero yace debajo y la almohadilla inferior separa la base de hierro del soporte de hormigón. Este sándwich pretende dar a la vía la flexibilidad adecuada, proteger la estructura de los impactos y reducir el ruido y la vibración. Sin embargo, si las dos almohadillas no actúan de forma coordinada, el riel y las ruedas pueden vibrar intensamente en ciertas frecuencias, lo que a su vez talla patrones regulares: corrugación en el riel y planos poligonales en las ruedas.

Capturar la flexibilidad y el rebote del mundo real

En servicio real, estas almohadillas y la placa de acero se comportan de una manera mucho más compleja que un simple muelle. La base de hierro se dobla porque los pernos de anclaje la aprietan en los extremos, y las almohadillas de tipo caucho cambian su rigidez según la magnitud y la rapidez de la carga. Para capturar esto, los autores ensayaron sujetadores reales de metro del tipo DZ III en laboratorio, abarcando una amplia gama de cargas y frecuencias de vibración. Después construyeron un modelo matemático refinado que trata la base de hierro como una viga flexible y cada almohadilla como un material cuya rigidez y amortiguamiento varían con la carga y la frecuencia. Este modelo detallado del sujetador se incorporó a una simulación por ordenador completa de un tren circulando por vía curva, incluyendo cómo rueda y riel se presionan y deslizan entre sí y cómo ese movimiento desgasta gradualmente el acero.

Comprobación del modelo contra una línea de metro en funcionamiento

El equipo comparó sus simulaciones con medidas tomadas en una línea de metro china en servicio que ya usa estos sujetadores. Analizaron cuánto se desplaza el riel hacia arriba y hacia abajo, cuánto se torsiona y qué tonos de vibración son más fuertes hasta 1.250 ciclos por segundo. Modelos más simples que o bien ignoraban la segunda almohadilla o trataban la base de hierro como completamente rígida no pudieron reproducir los datos reales: en algunos casos clave, los principales picos de vibración diferían por más de 100 hertz. El nuevo modelo más realista coincidió de cerca tanto con la amplitud de los movimientos del riel como con la posición de las principales bandas de resonancia, reduciendo el mayor error en la frecuencia dominante de vibración a alrededor de 20 hertz. Esto dio confianza en que el modelo puede usarse para explorar cómo las decisiones de diseño afectan el desgaste a largo plazo.

Encontrar la mejor combinación de almohadillas blandas y duras

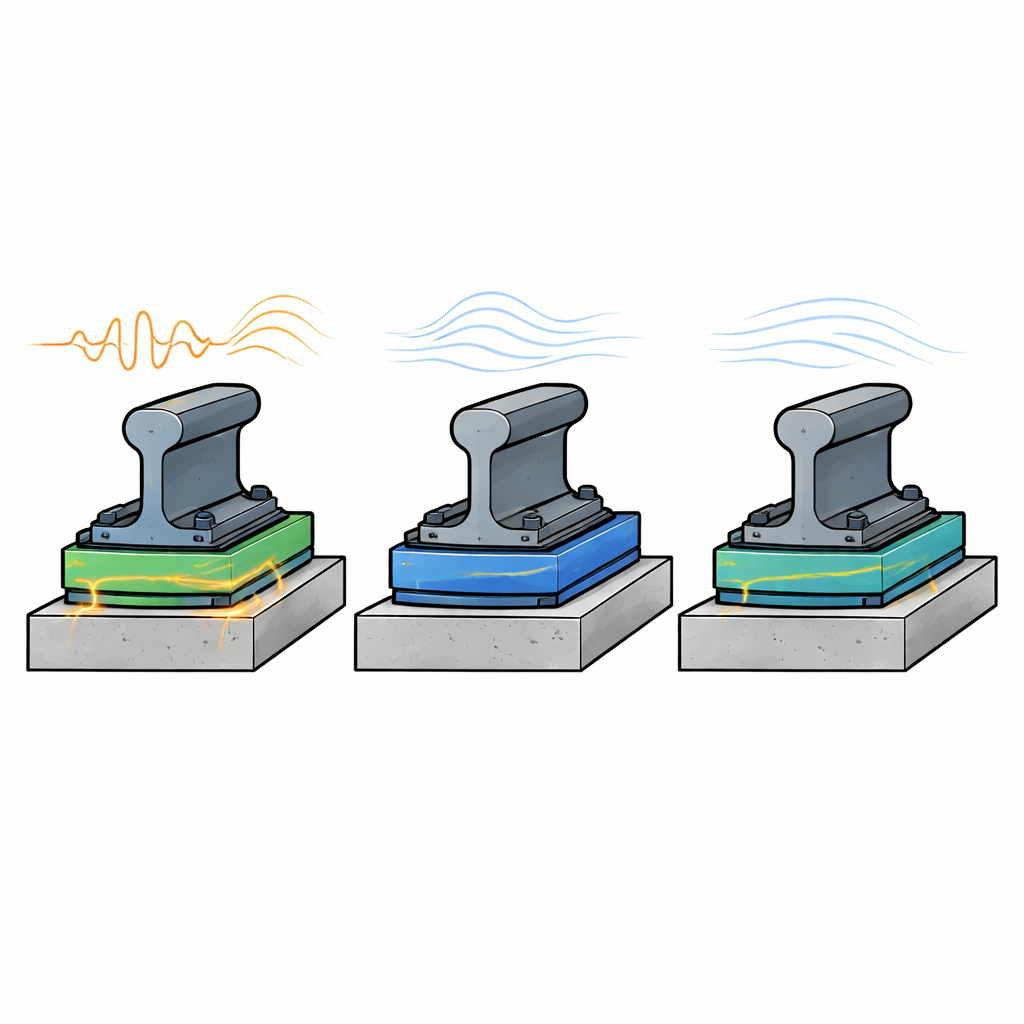

Con el modelo validado, los autores probaron diferentes maneras de emparejar la rigidez de las almohadillas manteniendo el mismo nivel global de apoyo bajo el riel. Examinaron tres casos: una almohadilla superior blanda sobre una inferior muy rígida, dos almohadillas de rigidez similar y una almohadilla superior rígida sobre una inferior más blanda. La última opción —“superior dura, inferior blanda”— resultó ser la más beneficiosa. No cambió la resonancia de menor frecuencia rueda‑riel, pero desplazó y debilitó varios tonos de flexión de mayor frecuencia en el riel, que están estrechamente vinculados a la corrugación de onda corta. En la práctica, esta combinación redujo la intensidad del desgaste de alta frecuencia predicho en las bandas donde normalmente se acumulan las vibraciones dañinas, lo que sugiere que el mismo apoyo nodal puede lograrse de una manera mucho más amigable para el riel simplemente redistribuyendo cómo se reparte la rigidez entre las dos almohadillas.

Cómo el amortiguamiento puede ayudar o perjudicar

El estudio también exploró cómo la disipación de energía —el amortiguamiento— en las almohadillas moldea el desgaste. Ajustando parámetros del modelo que controlan cuán fuertemente las almohadillas absorben la vibración, los autores probaron casos con mayor amortiguamiento solo en la almohadilla más rígida, solo en la más blanda o en ambas. Encontraron que el amortiguamiento global está controlado en gran medida por la almohadilla más blanda. Aumentar el amortiguamiento únicamente en la almohadilla dura podría empeorar en realidad el desgaste de alta frecuencia, elevando la altura de los picos de desgaste en varias bandas resonantes. En contraste, aumentar el amortiguamiento de ambas almohadillas conjuntamente produjo la mayor reducción del desgaste inducido por vibración, especialmente en los rangos de frecuencia más problemáticos. Esto subraya que el diseño del amortiguamiento debe considerar cómo funcionan ambas capas en conjunto, y no limitarse a hacer un componente más "absorbente".

Qué significa esto para sistemas de metro más silenciosos y económicos

En pocas palabras, el artículo muestra que la «cedencia» y el «rebote» finamente ajustados de las dos almohadillas bajo un riel afectan fuertemente la velocidad a la que los rieles se rugosizan y las ruedas desarrollan defectos. Un diseño de sujetador que mantenga la almohadilla superior relativamente dura y la inferior más blanda, a la vez que aumente el amortiguamiento en ambas, puede reducir las vibraciones dañinas de alta frecuencia que conducen a la corrugación y al ruido, sin cambiar el apoyo global que los ingenieros deben cumplir por normativa. Para los pasajeros, eso se traduce en viajes más suaves y silenciosos; para los operadores, significa un desgaste más lento, menos operaciones de rectificado y sustitución, y menores costes del ciclo de vida, todo ello logrado rediseñando un componente que ya está presente pero que a menudo se simplifica en las reglas de diseño.

Cita: Wang, X., Wei, K., Pu, Q. et al. Research on dynamic stiffness match form of indirect fastener based on rail high-frequency wear characteristics. Sci Rep 16, 11472 (2026). https://doi.org/10.1038/s41598-026-42061-6

Palabras clave: sujetadores de riel, corrugación del riel, vibración rueda‑riel, diseño de vía de metro, modelado del desgaste del riel
