Una arquitectura de antena MIMO con filtrado mejorado para la próxima generación de comunicación satelital multiusuario

Por qué importan señales satelitales más limpias

Cada año, más dispositivos y redes inalámbricas compiten por la misma franja del espectro. Tu teléfono, la Wi‑Fi doméstica, el radar del coche y el internet satelital comparten un espectro limitado, y sus señales pueden colisionar e interferir. Este artículo describe un nuevo tipo de antena compacta que puede escuchar a lo largo de un rango muy amplio de frecuencias mientras ignora de forma inteligente a los vecinos más ruidosos. Está diseñada para enlaces satelitales y de próxima generación, donde mantener las señales limpias es esencial para conexiones rápidas y fiables para muchos usuarios a la vez.

Escuchando casi todo, pero no por completo

Los investigadores parten de una antena ultrabanda, una pequeña forma metálica plana impresa en una placa de circuito capaz de transmitir y recibir ondas de radio entre 3 y 9 gigahercios. Ese rango cubre muchos servicios modernos, desde 5G y Wi‑Fi hasta radar y enlaces satelitales. El reto es que algunos de esos servicios, como ciertas bandas de 5G y Wi‑Fi, pueden ser fuentes fuertes de interferencia cuando la antena se usa para comunicación satelital, donde las señales deseadas son mucho más débiles. En lugar de añadir filtros externos voluminosos, los autores modelan la propia antena para que naturalmente deje pasar la mayor parte de ese amplio rango pero rechace de forma pronunciada dos franjas problemáticas.

Esculpir bandas ruidosas con anillos diminutos

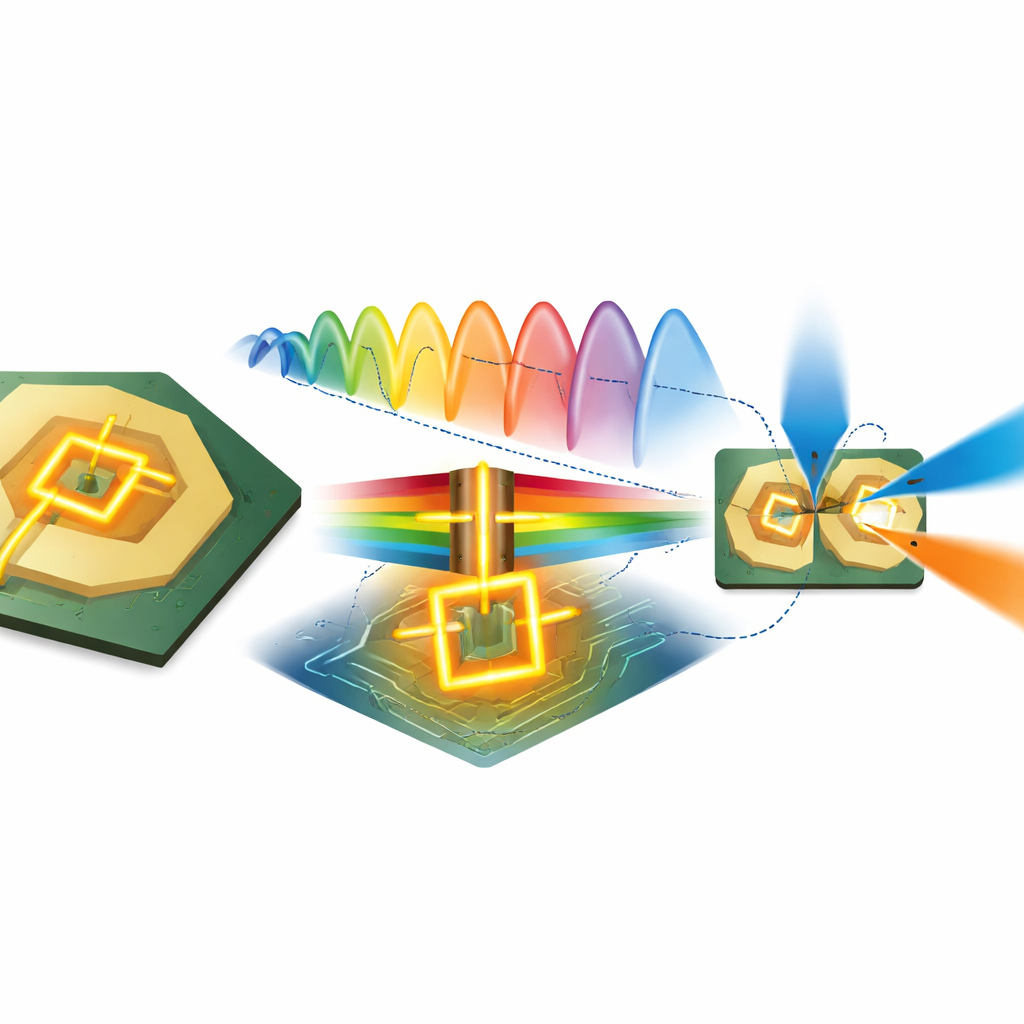

Para crear estas zonas de “prohibido el paso”, el equipo graba dos estructuras especiales de anillo cuadrado en la antena. Una es un resonador de anillo partido complementario integrado en la capa de tierra de la placa; la otra es un resonador de anillo partido situado cerca de la zona de alimentación. Estos bucles diminutos se comportan como pequeños diapasones para las ondas de radio. Cada uno está dimensionado para resonar fuertemente en una banda de frecuencia estrecha, absorbiendo y reflejando energía allí mientras deja el resto del espectro en gran medida sin perturbaciones. En este diseño, un anillo bloquea señales alrededor de 3,7–4,2 gigahercios, donde partes de 5G New Radio se solapan con la banda C satelital, y el otro bloquea alrededor de 5,7–6,2 gigahercios, donde operan sistemas Wi‑Fi más nuevos.

Lograr una oreja amplia que siga siendo compacta

Alcanzar este comportamiento requiere un modelado cuidadoso tanto del parche metálico visible como de la tierra oculta debajo. Los autores parten de un parche hexagonal y luego ajustan el tamaño del plano de tierra y le hacen una ranura en forma de V. Estudiando cómo fluyen las corrientes sobre la superficie a diferentes frecuencias, afinan las dimensiones para que la antena responda de forma suave a lo largo de toda la banda de 3–9 gigahercios. Mediciones en prototipos fabricados muestran que el dispositivo se ajusta de cerca a las simulaciones: rechaza fuertemente las dos bandas apuntadas mientras mantiene alta eficiencia y patrones de radiación estables en el resto. En otras palabras, la antena actúa como un filtro integrado sin sacrificar su amplia capacidad de escucha.

De una sola oreja a una matriz multi‑oreja

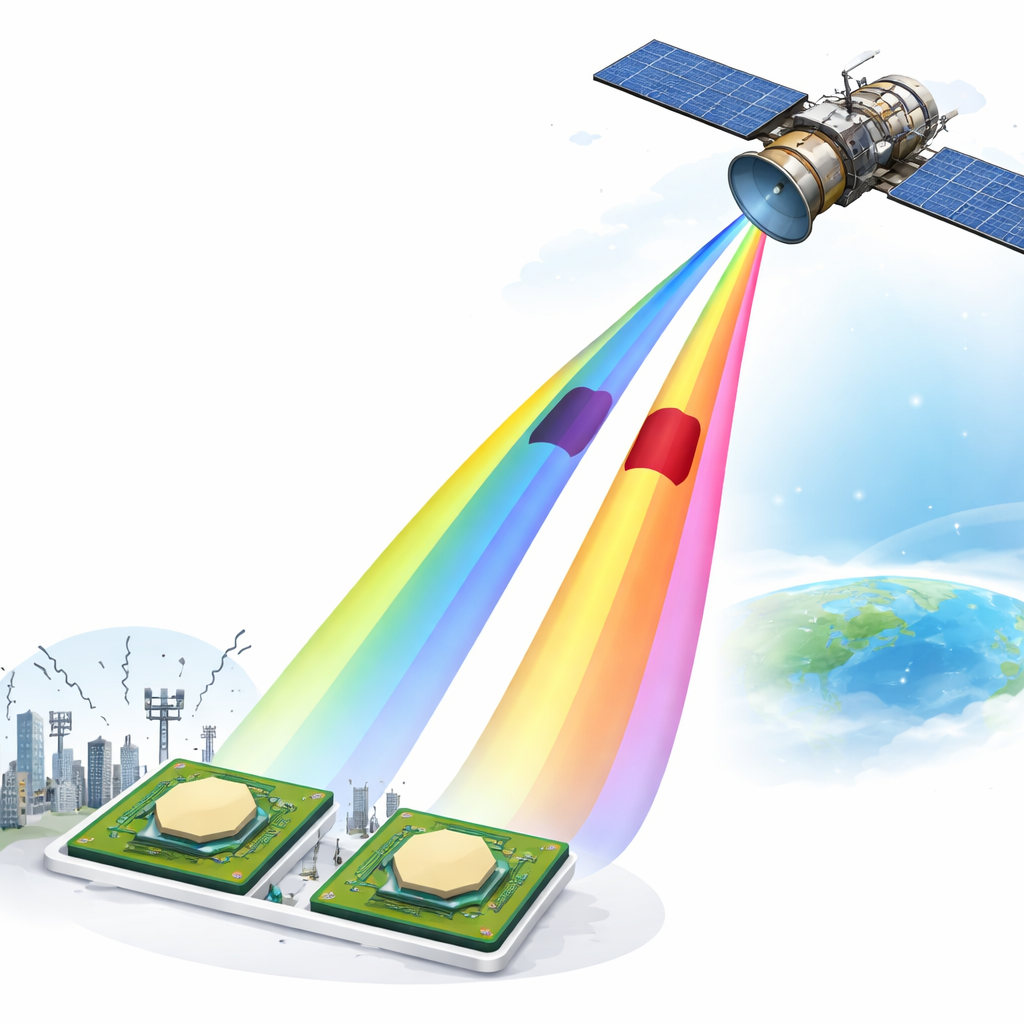

Los sistemas satelitales y inalámbricos modernos suelen usar múltiples antenas que trabajan en conjunto, conocido como MIMO, para aumentar las tasas de datos y la fiabilidad del enlace. Sin embargo, cuando las antenas se colocan cerca unas de otras en un dispositivo compacto, tienden a “escucharse” entre sí, creando acoplamientos no deseados que degradan las señales. Para superar esto, el equipo construye una versión de dos elementos de su antena y añade formas pasivas sencillas entre ellas: una tira en forma de U invertida y un anillo cuadrado. Estas piezas añadidas capturan y redirigen corrientes parásitas que de otro modo saltarían de un elemento al otro. Las pruebas muestran que esta estrategia de aislamiento mantiene la interacción entre ambas antenas muy baja a lo largo de la banda operativa, al tiempo que conserva las dos muescas de rechazo y una buena ganancia global.

Qué implica esto para los enlaces inalámbricos futuros

Para quienes no son expertos, el mensaje clave es que este trabajo ofrece una manera elegante de construir antenas que son a la vez de amplia escucha, selectivas y compactas. Esculpiendo pequeños anillos resonantes y estructuras de aislamiento directamente en un diseño impreso plano, los autores crean una antena MIMO que puede soportar enlaces de alta tasa de datos sobre un amplio rango de frecuencias, pero que automáticamente ignora dos de las bandas vecinas más ruidosas. Tales diseños podrían ayudar a que 5G, Wi‑Fi 6, radar y sistemas satelitales compartan espectro de forma más armoniosa, aumentando la capacidad y la fiabilidad sin hardware más voluminoso. El mismo enfoque podría ampliarse más adelante a versiones sintonizables o reconfigurables que adapten sus bandas “prohibidas” en tiempo real conforme evolucione el panorama radioeléctrico.

Cita: Bouchouicha, D., Fathallah, W., Al-Rasheed, A. et al. A filtering-enhanced MIMO antenna architecture for next-generation multi-user satellite communication. Sci Rep 16, 11950 (2026). https://doi.org/10.1038/s41598-026-42054-5

Palabras clave: antena ultrabanda, filtrado de doble muesca, comunicaciones satelitales MIMO, mitigación de interferencias, coexistencia 5G y Wi‑Fi
