Soluciones analíticas para vigas Euler–Bernoulli con compresión axial apoyadas en un cimiento elástico no lineal mediante MADM

Por qué las vigas a flexión siguen siendo importantes

Desde trenes de alta velocidad y puentes hasta álabes de turbina, muchas tecnologías cotidianas dependen de vigas largas y esbeltas que deben flexionarse de forma segura bajo carga. Estas vigas suelen apoyarse sobre suelo, almohadillas de caucho u otros soportes que no se comportan de manera perfectamente simple y elástica. Este artículo explora una nueva técnica analítica para predecir cómo se deforman tales vigas cuando se las somete a compresión axial y descansan sobre cimientos que responden de forma no lineal, ayudando a los ingenieros a diseñar estructuras más ligeras, seguras y eficientes.

Vigas, apoyos y complejidad oculta

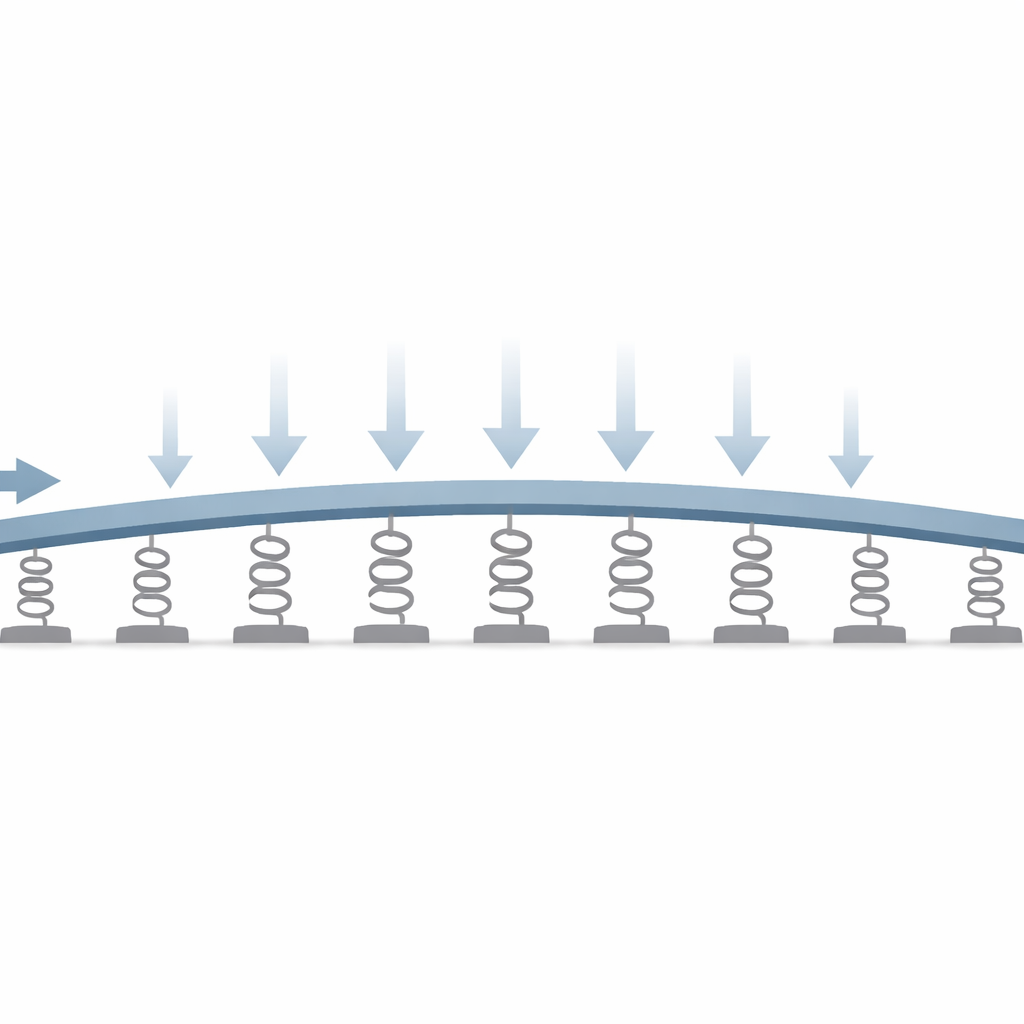

En ingeniería estructural, las vigas sobre cimientos elásticos son un modelo clásico para elementos como vías férreas sobre traviesas, losas de puentes sobre apoyos o tuberías apoyadas en el suelo. Las teorías tradicionales asumen que tanto la viga como su cimiento responden de forma proporcional y sencilla a las cargas. Sin embargo, los cimientos reales a menudo se endurecen o se suavizan a medida que se deforman, y las vigas pueden ser comprimidas por fuerzas a lo largo de su eje. Estos efectos interactúan y pueden cambiar drásticamente cuánto se hunde o vibra una viga. Capturar esta interacción con precisión es crítico porque una flexión excesiva puede acortar la vida útil o incluso provocar fallos, mientras que diseños demasiado conservadores desperdician material y encarecen la obra.

Una forma más inteligente de resolver ecuaciones difíciles

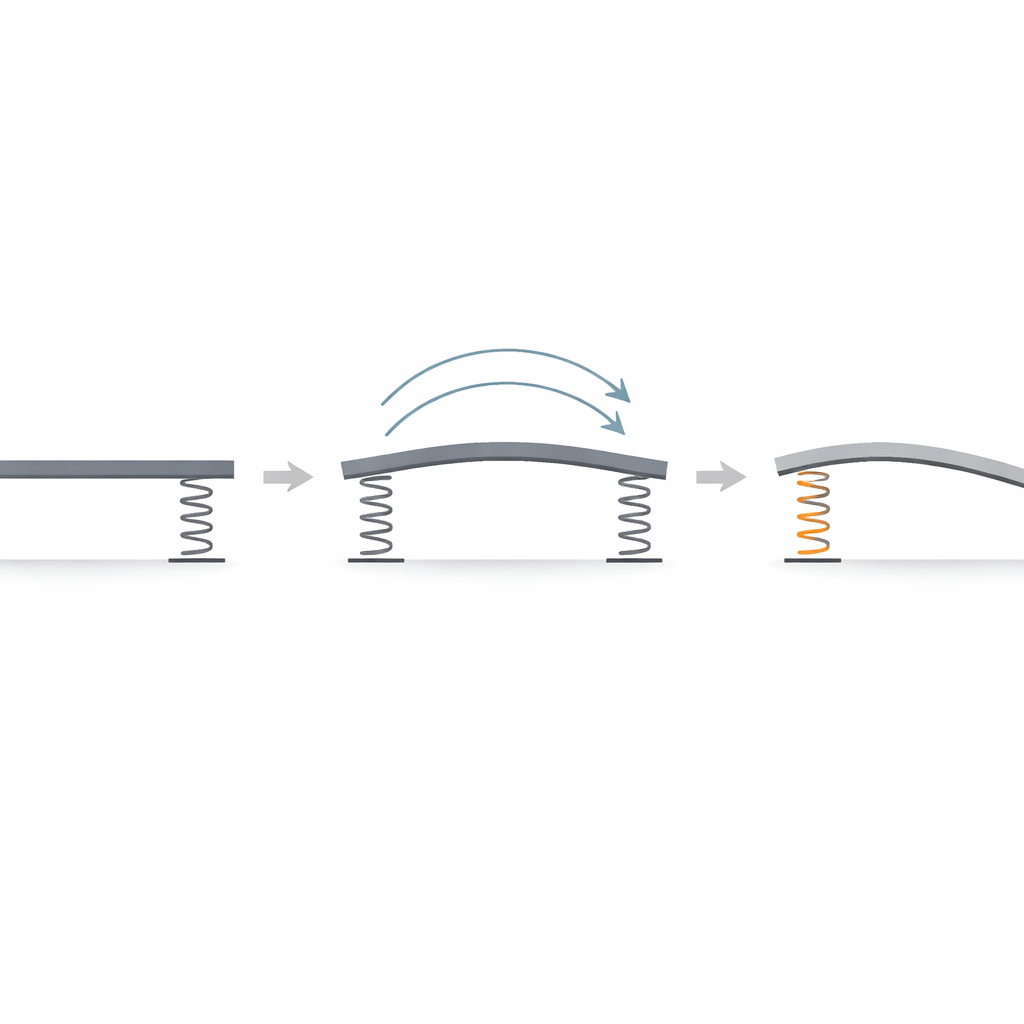

El núcleo del estudio es una técnica matemática refinada llamada Método de Descomposición de Adomian Modificado (MADM). En lugar de transformar el problema de la viga en un enorme sistema de ecuaciones para que lo resuelva un ordenador, MADM representa la deflexión desconocida como una serie de términos polinomiales simples. La ecuación gobernante incluye términos por la rigidez de la viga, la compresión o tracción axial, y las partes lineales y no lineales de la reacción del cimiento. Al elegir con cuidado cómo dividir la ecuación en partes “fáciles” y “difíciles”, el método construye la solución término a término, usando combinaciones especiales llamadas polinomios de Adomian para tratar la contribución no lineal del cimiento sin aproximarla como débil o secundaria.

Comprobando el método frente a comportamientos conocidos

Para verificar si este enfoque funciona realmente, los autores construyen primero un ejemplo artificial pero totalmente resoluble en el que la carga aplicada y la deflexión resultante son polinomios de bajo orden. En ese caso, la forma exacta de la flexión de la viga puede escribirse explícitamente. Aplicando MADM a este escenario, muestran que el método reproduce la solución exacta usando un número finito de términos de la serie, verificando que las reglas de recurrencia y las condiciones de contorno están implementadas correctamente. Este paso es importante porque confirma que la técnica es matemáticamente sólida antes de aplicarla a problemas más realistas y menos ordenados.

Cómo cambian la deflexión los apoyos no lineales y las fuerzas axiales

A continuación, el estudio aborda escenarios más prácticos donde la rigidez del cimiento depende de cuánto se comprime y donde la viga experimenta una fuerza axial constante a lo largo de su longitud. Aquí, los resultados de MADM se comparan con soluciones anteriores basadas en teoría de perturbaciones, que asume que la no linealidad es pequeña. El nuevo método coincide bien cuando los efectos no lineales son leves, pero se mantiene estable y preciso a medida que crece la no linealidad, mientras que las soluciones por perturbación comienzan a divergir e incluso a predecir deflexiones físicamente imposibles y negativas. Estudios sistemáticos de parámetros muestran tendencias claras: al aumentar la carga uniforme, la viga se dobla más; incrementar la rigidez lineal o no lineal del cimiento reduce la deflexión; y una compresión axial moderada puede reducir el hundimiento en el rango previo al pandeo, mientras que la tracción axial tiende a aumentarlo. El cimiento no lineal es particularmente efectivo limitando grandes deflexiones porque su fuerza restauradora crece más rápido que de forma lineal con el desplazamiento.

Por qué importan la convergencia rápida y estable

Una ventaja práctica clave de MADM es la rapidez con la que converge su solución en serie. Al monitorizar la diferencia entre aproximaciones sucesivas, los autores muestran que se necesita solo un número modesto de términos para alcanzar una precisión muy alta. También encuentran que la inclusión de compresión axial puede suavizar irregularidades en el patrón de convergencia, estabilizando efectivamente el comportamiento numérico de la serie. Esto significa que los ingenieros pueden obtener predicciones fiables de la deflexión sin recurrir a simulaciones numéricas pesadas o a grandes conjuntos de datos de entrenamiento, manteniendo al mismo tiempo vínculos claros entre la física gobernante y la respuesta calculada.

Qué implica esto para estructuras reales

En términos sencillos, el artículo demuestra que el método de descomposición modificado ofrece una vía rápida y robusta para predecir cómo se deforman las vigas cuando se las comprime axialmente y están soportadas por cimientos que no se comportan como muelles simples. Trata directamente no linealidades fuertes, mantiene la precisión donde fallan métodos de aproximación más antiguos y aporta información sobre cómo la carga, la fuerza axial y las propiedades del cimiento actúan conjuntamente para controlar la deflexión. Esto lo convierte en una herramienta analítica valiosa para diseñar rieles, componentes de puentes, piezas de maquinaria y otros elementos tipo viga que deben permanecer seguros y estables bajo condiciones de apoyo complejas.

Cita: Chou, LK., Lin, MX. Analytic solutions for Euler–Bernoulli beams with axial compression resting on a nonlinear elastic foundation using MADM. Sci Rep 16, 13059 (2026). https://doi.org/10.1038/s41598-026-41700-2

Palabras clave: deflexión de vigas, cimiento no lineal, compresión axial, métodos semianalíticos, mecánica estructural
