Filtro pasabanda multibanda compacto con bandas de paso controladas independientemente usando CRLH-TZRP

Por qué importan los filtros pequeños para la vida inalámbrica

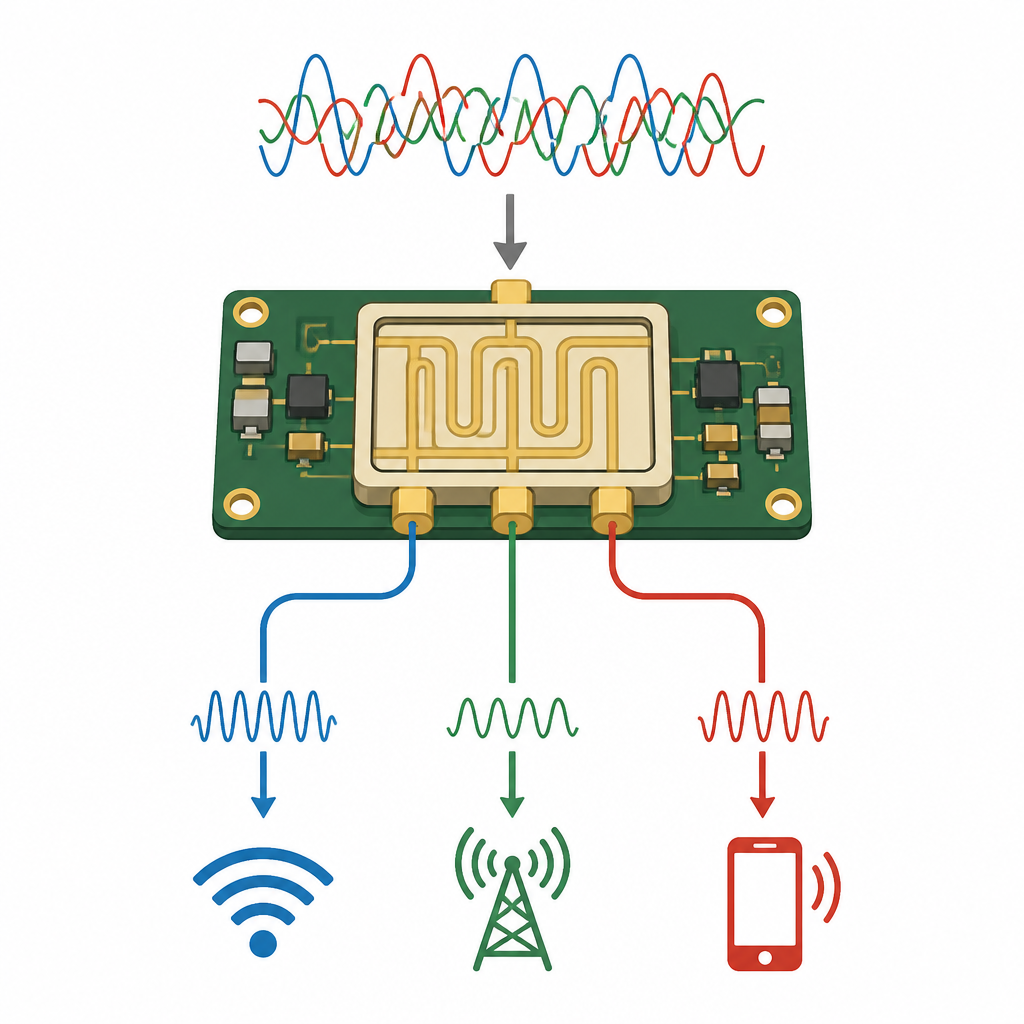

Cada vez que tu teléfono o portátil se conecta a Wi Fi o a una red 5G, filtros de radio ocultos ayudan a separar las señales útiles del ruido. A medida que más servicios ocupan la misma porción del espectro, los ingenieros necesitan circuitos diminutos capaces de manejar varias bandas de frecuencia a la vez sin desperdiciar energía ni espacio. Este artículo presenta un filtro compacto a escala de microchip que puede dar servicio a las bandas de Wi Fi, WiMAX y 5G simultáneamente, permitiendo además a los diseñadores sintonizar cada banda casi de forma independiente.

Un agente de tráfico más inteligente para señales de radio

Los filtros de radio actúan como agentes de tráfico, dejando pasar solo ciertas frecuencias y bloqueando las demás. Los diseños tradicionales suelen necesitar resonadores separados por cada banda, lo que aumenta el tamaño del circuito y dificulta ajustar una banda sin afectar a las otras. Los autores abordan este problema replanteando el elemento resonador básico en el corazón del filtro, buscando una forma de obtener más control y más bandas con la misma huella reducida.

Obtener más de cada resonador

El bloque constructivo clave en este trabajo es un tipo especial de resonador que combina dos comportamientos en una sola estructura. En lugar de la bobina y el condensador simples habituales, el nuevo elemento mezcla partes en serie y en derivación de modo que genera de forma natural dos puntos de bloqueo agudos y un punto de paso en frecuencia. Al emparejar dos de estos elementos, los autores forman lo que llaman un par de resonadores con cero de transmisión, que ahora ofrece cuatro puntos de bloqueo y tres puntos de paso en un patrón controlado. Un análisis cuidadoso del circuito muestra cómo cambiar el valor de cada pequeña bobina o condensador desplaza puntos de bloqueo específicos mientras deja otros prácticamente fijos.

Del concepto de circuito a la placa diminuta

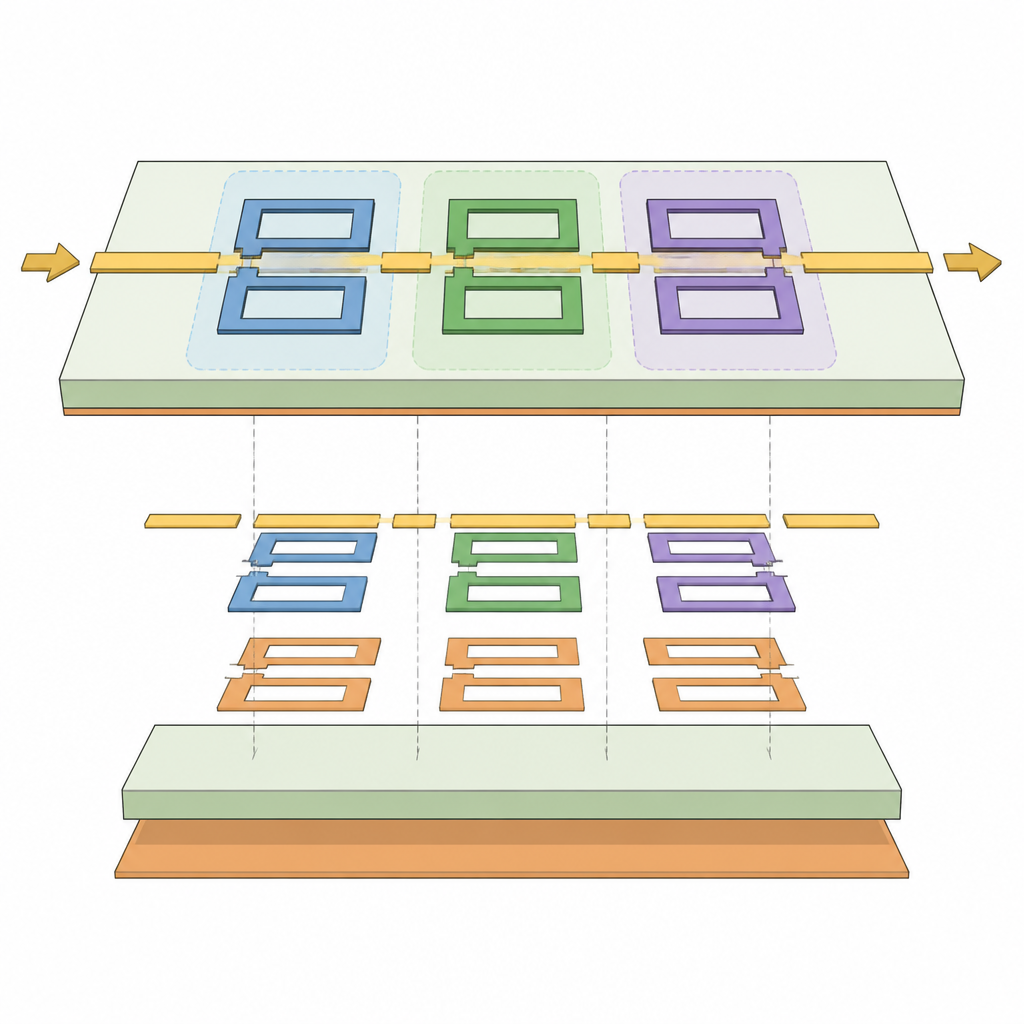

Para convertir el concepto en hardware, el equipo implementa los resonadores como trazas de cobre y hendiduras en forma de dedos sobre una placa de circuito de alta permitividad. Se colocan dos pares reflejados de estas estructuras cerca uno del otro para que interactúen tanto por campos eléctricos como magnéticos. Ajustando el espaciado y las formas, los diseñadores pueden situar ocho puntos de bloqueo fuertes alrededor de tres bandas de paso deseadas cerca de 2,4, 3,5 y 4,9 gigahercios. Simulaciones por ordenador y mapas de campo eléctrico confirman que, en cada banda objetivo, solo una parte de la estructura almacena energía mientras que la disposición general sigue transmitiendo la señal de forma eficiente.

Rendimiento en laboratorio

El filtro terminado, de solo alrededor de un centímetro de lado, se fabrica sobre una placa Rogers RO3210 y se mide con equipos estándar de ensayo en microondas. Las tres bandas se alinean estrechamente con los objetivos de diseño usados para Wi Fi, WiMAX y una banda 5G, mostrando además una baja pérdida de inserción para una estructura tan compacta. Muescas pronunciadas creadas por los múltiples puntos de bloqueo proporcionan una fuerte atenuación entre y fuera de las bandas de paso, reduciendo las interferencias no deseadas. El estudio también verifica la capacidad de manejo de potencia, mostrando que las intensidades de campo y las corrientes en las pistas metálicas permanecen por debajo de niveles que podrían dañar la placa en uso normal.

Qué significa esto para dispositivos inalámbricos futuros

En términos sencillos, los autores han diseñado un filtro de radio tres en uno diminuto donde cada canal puede sintonizarse con menos compromisos de los habituales. Al exprimir comportamiento adicional de bloqueo y paso en cada par de resonadores, logran ocho “puntos de guarda” útiles que moldean la respuesta manteniendo el circuito pequeño y con bajas pérdidas. Este enfoque podría facilitar la construcción de etapas frontales compactas para routers Wi Fi, equipos WiMAX, dispositivos 5G y otros sistemas multibanda que deben compartir un espectro saturado sin interferirse mutuamente.

Cita: Bastani, A., Jam, S. & Darvishi, M. Compact multi-band bandpass filter with independently controlled passbands using CRLH-TZRP. Sci Rep 16, 14849 (2026). https://doi.org/10.1038/s41598-026-41529-9

Palabras clave: filtro multibanda, microstrip, Wi Fi, 5G, resonador CRLH
