Sistema MIMO con forma de pétalo y ganancia mejorada con carga FSS para comunicaciones V2X sub-6 GHz

Conexiones más inteligentes para coches, simplificadas

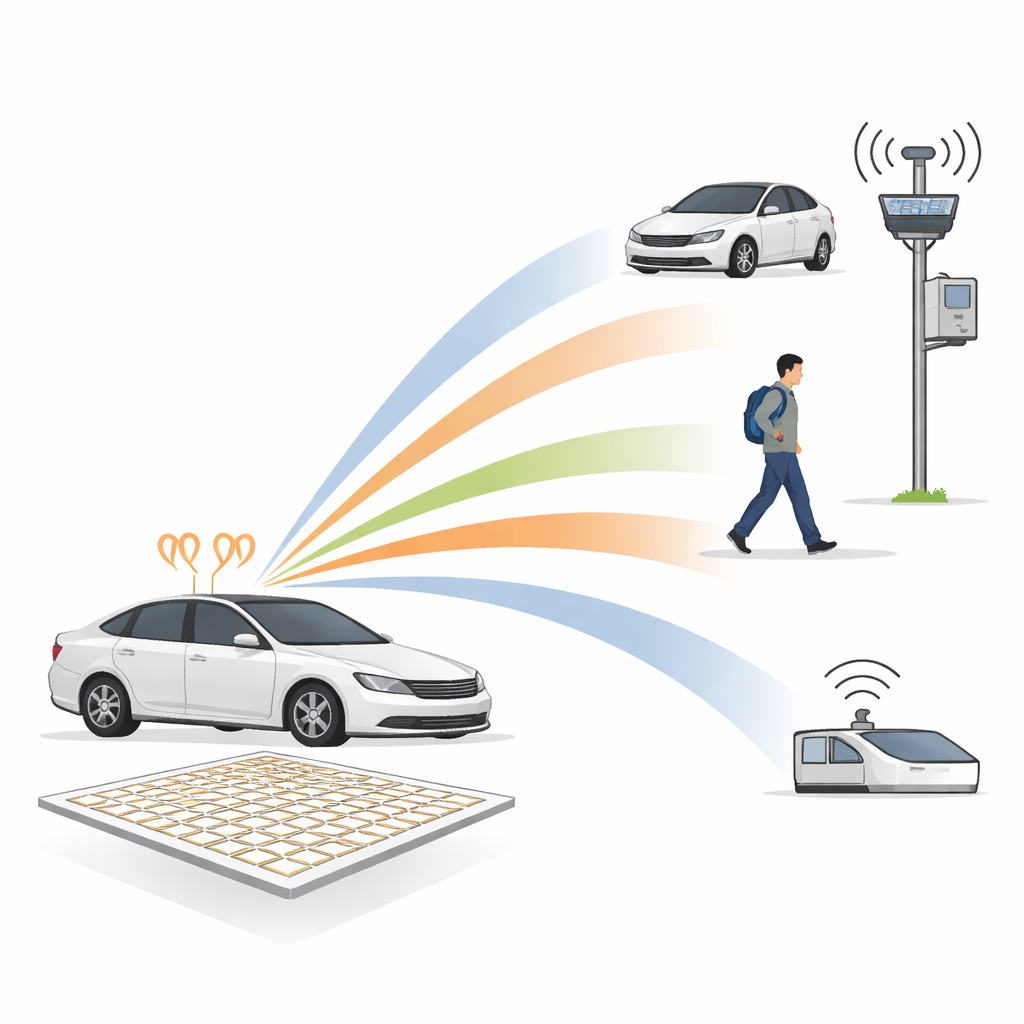

Los coches modernos se están convirtiendo rápidamente en ordenadores rodantes que mantienen comunicación constante con otros vehículos, semáforos, señales viales e incluso los teléfonos de los peatones. Para que esta comunicación vehículo‑a‑todo sea rápida y fiable, cada automóvil necesita antenas compactas y eficientes que se integren en espacios reducidos sin estropear el diseño del vehículo. Este artículo presenta un nuevo sistema de antena para techo que aumenta la potencia de la señal y la fiabilidad en la banda de seguridad clave de 5,9 GHz, sin dejar de ser pequeño, económico y práctico para coches reales.

Un pequeño aliado en el techo para carreteras más seguras

El núcleo del trabajo es un diminuto módulo de doble antena, del tamaño aproximado de un sello, que puede montarse en el techo de un coche. En lugar de las habituales placas metálicas rectangulares, cada elemento radiador tiene una forma redondeada, similar a un pétalo, grabada en un material estándar de placa de circuito impreso. Esta forma está cuidadosamente ajustada para que el par de antenas cubra una amplia porción del espectro alrededor de 5,9 GHz, la banda utilizada mundialmente para mensajes de seguridad vehicular. Al emplear dos antenas en conjunto, el sistema puede transmitir y recibir múltiples flujos de datos a la vez, mejorando tanto la tasa de datos como la fiabilidad en tráfico denso.

Evitar que las antenas se interfieran entre sí

Cuando dos antenas están muy próximas, tienden a interferir, como dos altavoces colocados uno al lado del otro reproduciendo canciones distintas. Esa interferencia puede anular los beneficios de usar múltiples antenas. Para evitarlo, los investigadores rediseñaron la capa metálica situada bajo la antena, conocida como plano de masa. En lugar de una hoja sólida, realizaron una serie de ranuras inclinadas y un patrón en forma de flecha. Estas aberturas cuidadosamente dispuestas interrumpen corrientes indeseadas que de otro modo se filtrarían de una antena a la otra. Las mediciones muestran que las antenas permanecen en gran medida independientes, pese a compartir la misma placa pequeña, lo cual es esencial para enlaces estables en calles urbanas muy concurridas.

Un ingenioso espejo que aumenta la señal

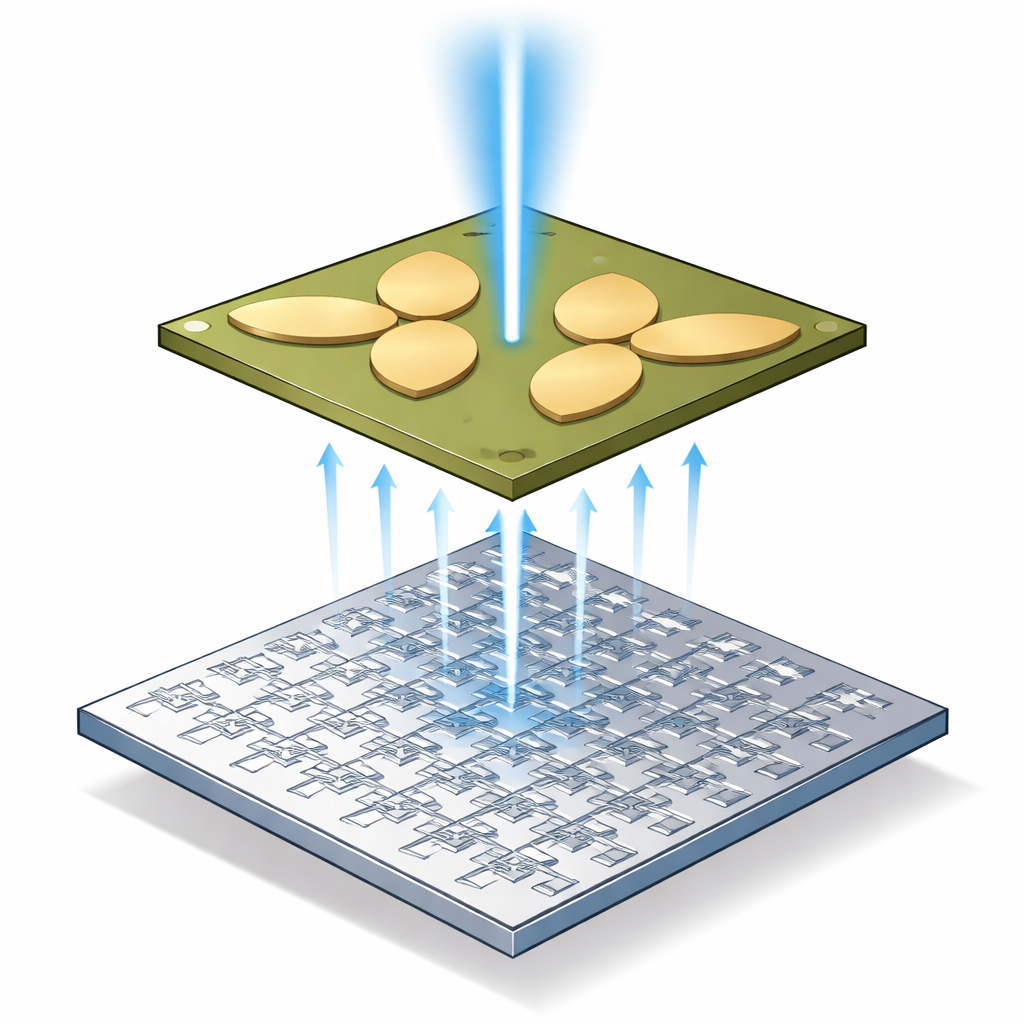

Las señales fuertes son tan importantes como las limpias. Para aumentar la potencia efectiva de la antena sin añadir hardware voluminoso, el equipo colocó un panel reflectante especial bajo el módulo del techo. Este panel, llamado superficie selectiva de frecuencia, es una rejilla plana de patrones metálicos repetidos impresos en una placa. Actúa como un espejo sintonizado para ondas de radio: las señales en el rango de 4–7 GHz se reflejan mayoritariamente hacia arriba en lugar de filtrarse hacia el cuerpo del coche. Cuando las antenas del techo transmiten, su radiación hacia abajo rebota en este panel y se suma al haz principal hacia arriba, de manera similar al reflector de un foco. Las pruebas muestran que esto eleva la ganancia pico desde niveles modestos de alrededor de 2–3 dB hasta aproximadamente 7,6 dB, un impulso considerable que ayuda a que los mensajes lleguen más lejos y con mayor claridad.

Diseñada para condiciones reales de conducción

Más allá de la simple potencia de la señal, el equipo evaluó cómo se comportaría el par de antenas en el entorno caótico y lleno de ecos de las carreteras reales, donde las señales rebotan en edificios, camiones y barreras. Calcularon medidas estándar de calidad para sistemas multi‑antena que capturan cuán independientes son realmente las dos antenas, cuánto fiable adicional proporcionan y cuánta capacidad de datos pueden soportar sin degradarse. En la banda objetivo, estos indicadores se mantuvieron dentro o por encima de los límites aceptados para sistemas automotrices avanzados, lo que significa que el diseño debería manejar tráfico denso y reflexiones complejas sin derivar en paquetes perdidos o enlaces colapsados. Simulaciones con la antena montada en un modelo de coche confirmaron además que mantiene un patrón de cobertura casi omnidireccional apto para comunicarse con otros vehículos, unidades en carretera y peatones cercanos.

Qué supone esto para los coches conectados del futuro

En términos sencillos, este trabajo demuestra cómo el modelado cuidadoso de pequeños patrones metálicos puede convertir una pequeña placa de bajo coste en un centro de comunicaciones de alto rendimiento para vehículos. Al combinar un módulo de doble antena compacto, un patrón de masa que favorece el aislamiento y un panel reflectante sintonizado, los autores consiguen señales más fuertes y más limpias en la banda estándar V2X sin recurrir a hardware voluminoso ni materiales exóticos. A medida que los fabricantes incluyen más sensores y radios en sus vehículos, estos diseños de antena que ahorran espacio podrían ayudar a garantizar que los mensajes de seguridad lleguen rápida y fiablemente, allanando el camino hacia un tráfico más fluido y carreteras más seguras y conectadas.

Cita: Perli, B.R., Sathish, K., Bansal, A. et al. Gain-enhanced petal-shaped MIMO antenna system with FSS loading for sub-6 GHz V2X communications. Sci Rep 16, 11854 (2026). https://doi.org/10.1038/s41598-026-41292-x

Palabras clave: antena V2X, vehículos conectados, 5G sub-6 GHz, comunicaciones MIMO, superficie selectiva de frecuencia
